1602蓝色字符型液晶显示模组结构

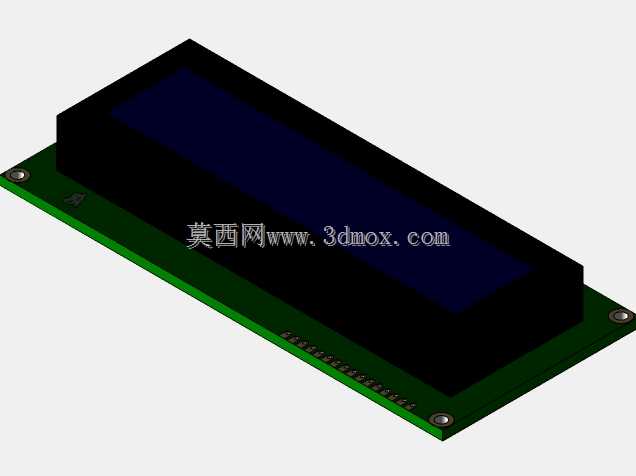

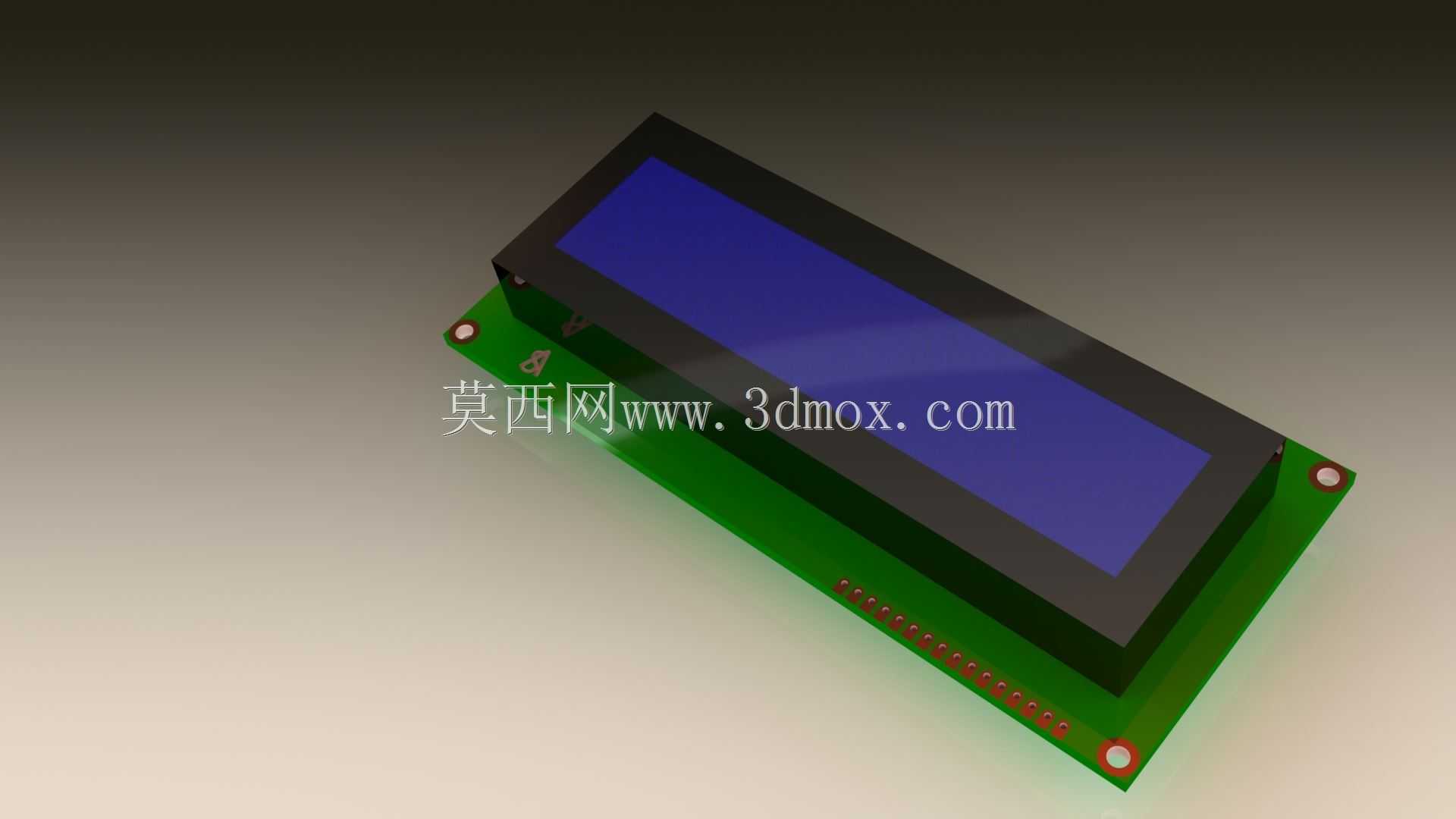

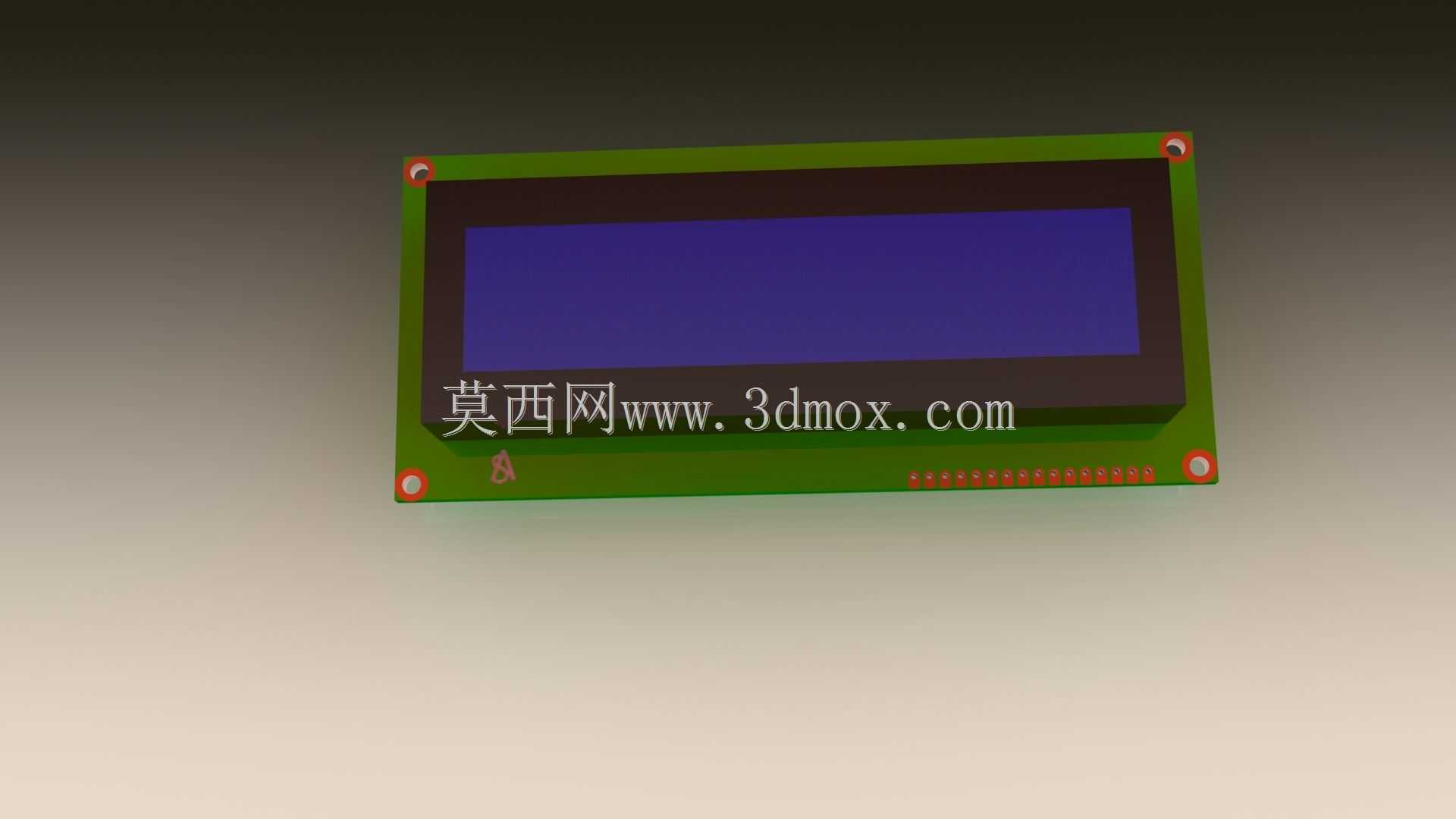

日常做小型工控板、教学实验装置、简易人机交互终端的结构设计时，1602字符液晶是出镜率极高的显示部件，不少刚接触结构选型的工程师容易忽略它的安装边界与结构细节，导致打样后出现装配干涉、屏幕可视角度偏移、接插件走线空间不足的问题。这款蓝色背光的16*2字符液晶，核心功能是显示两行、每行16个ASCII标准字符，能满足设备运行参数提示、简单状态反馈、故障代码输出的基础需求，不需要复杂的图形渲染能力，在低成本嵌入式设备里的应用场景覆盖极广，从温湿度采集终端、小型PLC扩展面板、学生电子竞赛作品，到工业现场的简易计数装置、充电桩状态提示模块，都能见到这类模组的身影。从结构设计层面看，这款模组采用PCB基板加液晶封装层的叠层结构，基板四角预留了标准安装孔位，做结构设计时要注意，安装孔的沉台深度不能超过基板厚度，否则锁紧螺丝后会顶压液晶层导致屏幕出现花屏、漏液的问题。屏幕正面的可视区域做了黑色遮光边框设计，做面板开孔时要注意开孔尺寸比可视区域单边大0.2-0.3mm，同时要预留双面胶粘贴的余量，避免边框压到液晶显示区域造成显示异常。模组下方的排针接口是常见的单排直插结构，设计PCB安装位或者外接转接板时，要注意排针下方预留至少5mm的走线空间，避免焊盘与设备金属外壳接触造成短路。蓝色背光的发光层位于液晶层下方，结构设计时不要在背光层背面布置发热功率超过0.5W的元器件，长期高温烘烤会加速背光层老化，导致屏幕亮度不均、显示发暗。另外要注意，这类液晶模组的视角范围有明确的指向性，通常最佳视角是垂直屏幕偏上15度左右，做设备面板布局时要结合操作人员的站立或坐姿视线高度调整屏幕安装倾角，不要把屏幕倒装或者大角度倾斜安装，否则会出现字符发虚、对比度不足的问题。做三维建模时，要把液晶表面的保护膜厚度、排针的插装高度都纳入尺寸链计算，尤其是做嵌入式面板安装时，屏幕表面与面板外表面的高度差要控制在0.5mm以内，既方便后期贴装透明防护面板，也能避免灰尘、水汽从缝隙进入模组内部。不少新手建模时容易忽略基板上的贴片元件凸起高度，直接把安装位的避让空间做的和基板厚度一致，实际装配时就会被基板背面的电容、电阻顶住，导致屏幕装不到位、倾斜翘起，这些细节在结构评审时要重点核对。
