双轮同步带式动力传递传动结构

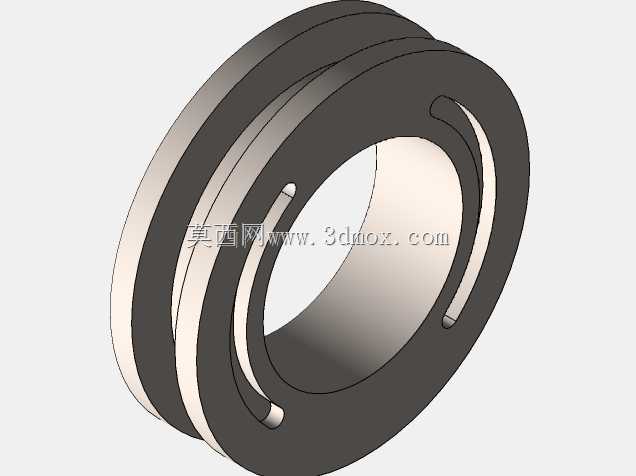

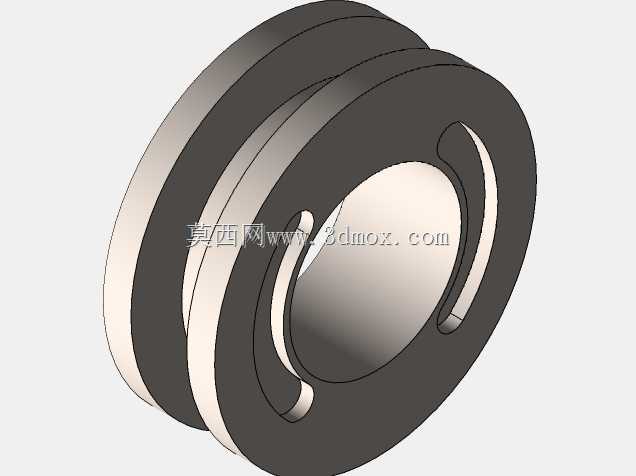

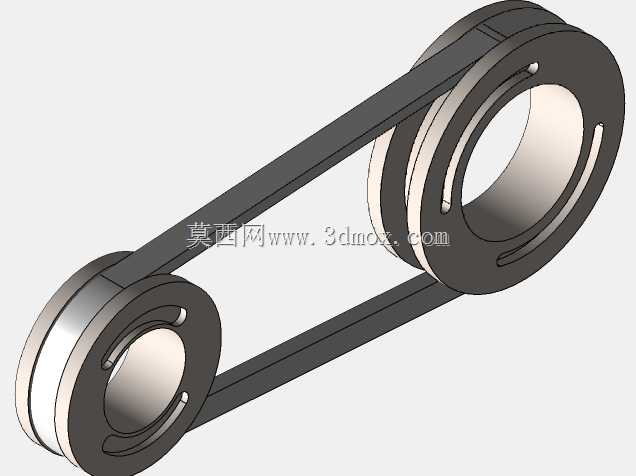

　　这套带传动结构的设计，最初是面向小型自动化输送线、桌面级加工设备的动力传递需求做的方案，区别于齿轮传动的硬啮合特性，带式传动本身具备过载打滑缓冲、中心距适配范围宽的天然优势，在小载荷、高速比传递的场景里，能有效降低传动端的冲击振动，保护后端驱动电机不受瞬时负载冲击损坏。从结构组成来看，整套装置包含两个同规格的带轮、配套闭合环形传动带，带轮采用辐板式减重结构，轮毂位置做了通孔设计，可直接与传动轴通过键连接实现周向固定，轮缘位置加工有与传动带内侧啮合的限位槽，避免高速运转时传动带出现侧向滑脱、跑偏的问题。设计阶段首先核算的是传动比匹配，两个带轮的节圆直径完全一致，可实现输入输出端1:1的等速动力传递，适合设备两端需要同步转速的布局场景，

　　比如平行排布的输送辊轴联动、双工位同步进给机构的动力衔接。在安装边界的考量上，两个带轮的中心距预留了足够的张紧调节余量，实际装配时可通过调整其中一个带轮的固定座位置，改变中心距来实现传动带的张紧度调整，无需额外设计张紧轮结构，能简化整体设备的结构复杂度，降低装配与后期维护的工作量。带轮的外形尺寸做了轻量化处理，轮体厚度与传动带宽度完全匹配，既保证传动带与轮面的接触面积足够传递额定扭矩，又不会因为轮体过宽造成不必要的材料浪费与空间占用，轮毂的内孔直径按照常规小型传动轴的标准尺寸设计，可直接适配市面常见的光轴、键轴安装需求，无需额外做轴径适配的转接零件。从实际应用场景来看，这类等速带传动结构除了小型输送设备，

　　还可用于3D打印机的轴系传动、小型包装机械的进给动力传递、教学演示设备的传动机构展示，相比链条传动，带传动运行时噪音更低，无需定期加注润滑脂，在洁净度要求稍高的设备场景里适配性更好。设计过程中特意规避了带轮的应力集中问题，轮辐与轮毂、轮缘的衔接位置都做了圆角过渡处理，避免长期交变载荷下出现轮体开裂的问题，传动带的选型匹配了带轮的槽型尺寸，保证运转时啮合顺畅，不会出现跳齿、打滑的异常情况。整套结构的安装基准面以带轮的端面为基准，装配时需要保证两个带轮的端面共面，偏差控制在允许范围内，否则会加剧传动带的侧边磨损，缩短使用寿命，这一点在结构设计时也在带轮的轮毂端面做了装配定位标记，方便现场装配人员快速找正对齐。在功能特性上，

　　这套传动结构可实现平行轴之间的回转动力传递，传动效率在额定载荷下可保持在较高水平，同时因为带体本身的弹性特性，可吸收传动过程中的振动，让输出端的运转更平稳，对于转速波动敏感的机构来说，这类传动方案比刚性啮合传动的适配性更强。
