交错轴传动蜗轮蜗杆啮合结构设计

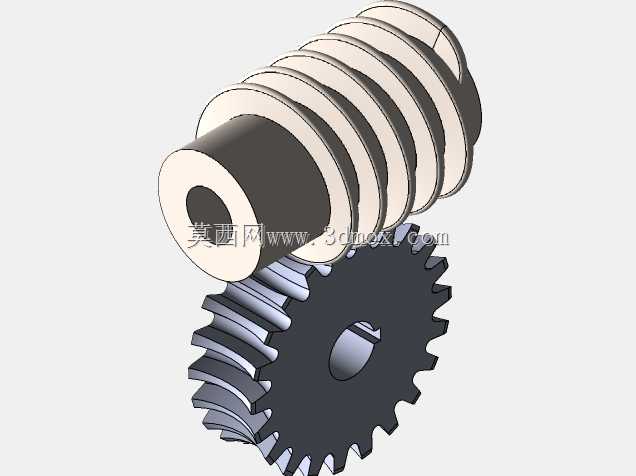

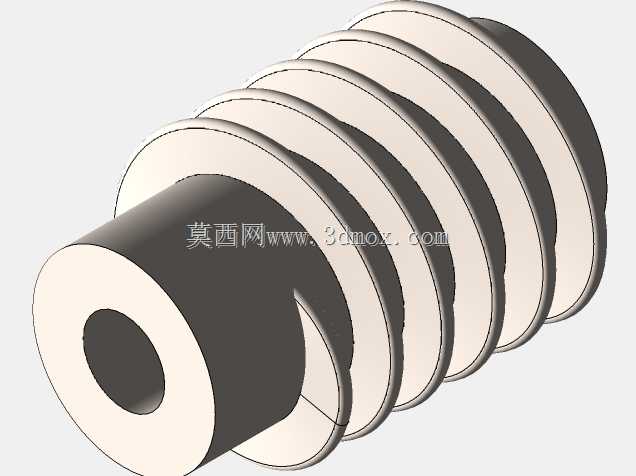

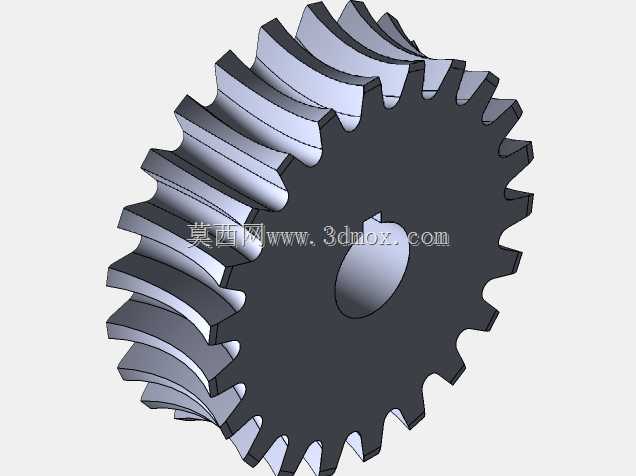

　　在各类需要大传动比、交错轴动力传递的机械设备中，蜗轮蜗杆副始终是占据核心地位的传动部件，不同于平行轴齿轮传动的布局逻辑，这类传动副依靠蜗杆的螺旋齿面与蜗轮轮齿的渐进式啮合，能在单级传动结构下实现数十倍的减速比，同时自带反向自锁特性，在起重设备、输送线驱动、精密分度机构、阀门执行器等场景中被广泛应用。这套啮合结构的设计首先围绕安装边界展开，蜗杆部分采用空心轴结构设计，中心通孔可直接穿装传动轴，通过键槽实现周向固定，无需额外设计轴套转接结构，能有效压缩传动单元的轴向安装尺寸；蜗杆的齿顶圆柱、齿根圆柱与螺旋升角经过参数匹配，确保与蜗轮啮合时的接触线处于利于形成润滑油膜的角度，降低长期运行下的齿面磨损速率。蜗轮部分采用辐板式结构，

　　中心设置带键槽的安装孔，可直接与输出轴配合，轮齿的齿向曲线根据蜗杆的螺旋参数做了对应修形，避免啮合过程中出现齿端棱边接触的问题，能让齿面载荷分布更均匀，减少局部应力集中导致的点蚀失效。从实际应用的角度看，这类传动结构的核心优势在于动力传递的交错轴布局，很多设备的动力输入轴与输出轴需要在空间中呈90度交错布置，若采用锥齿轮传动不仅单级传动比有限，运行噪音也相对更大，而蜗轮蜗杆副能在更小的结构空间内完成大减速比的动力传递，同时啮合过程是多齿渐进接触，传动平稳性远优于普通直齿齿轮，运行时的冲击与噪音都能控制在较低水平。设计过程中需要重点考量啮合侧隙的控制，侧隙过大会导致传动回程误差增大，无法满足精密分度场景的定位精度要求，

　　侧隙过小则会在热胀状态下出现卡滞、齿面胶合的问题，因此建模时对齿厚公差、中心距偏差都做了对应预留，能适配多数常规工业场景的装配公差要求。安装尺寸方面，蜗杆的轴径、蜗轮的轮毂直径、齿顶圆尺寸都按照通用传动单元的安装规范做了匹配，可直接替换同参数规格的现有蜗轮蜗杆副，无需对设备的安装基座做额外改造；蜗杆两端预留的轴段长度可适配常用的深沟球轴承安装位，蜗轮的轮毂端面也预留了轴向固定的台阶，装配时可通过轴肩、挡圈实现可靠的轴向定位，避免运行过程中出现轴向窜动影响啮合精度。不同于普通圆柱齿轮的建模逻辑，蜗轮的齿面是复杂的空间曲面，建模过程中需要严格按照展成法的加工原理生成齿廓，确保齿面任意位置的参数都能与蜗杆螺旋面正确啮合，避免出现干涉、

　　卡滞的问题；蜗杆的螺旋齿部分做了齿顶倒圆处理，既能减少啮合起始阶段的冲击，也能避免装配过程中尖锐棱边划伤操作人员或密封件。在实际设备运行中，这类蜗轮蜗杆副通常搭配脂润滑或油浸润滑使用，啮合面的滑动速度方向与齿向呈特定角度，合理的齿形参数能有效降低滑动摩擦带来的功率损耗，提升整体传动效率；同时自带的自锁特性在起重类设备中能起到安全防护作用，避免动力中断后负载出现反向滑落的风险，这也是很多垂直提升类设备选择蜗轮蜗杆作为核心传动部件的关键原因。整套结构的建模过程充分考虑了加工工艺性，蜗杆可通过旋风铣削或滚齿工艺加工，蜗轮可采用滚齿机展成加工，无需特殊的定制刀具，能有效降低零部件的加工成本，适配批量生产的需求。
