法兰式螺栓锁紧刚性联轴器结构设计

　　这类法兰式螺栓锁紧刚性联轴器，主要应用在对中精度要求较高、载荷平稳无剧烈冲击的轴系传动场景中，常见于中小型输送设备、通用机床进给轴、小型风机水泵组的动力端连接，用来将主动轴输出的扭矩完整传递到从动端，同时补偿安装过程中存在的微小轴向、径向偏差，避免轴系因硬对中偏差产生额外的交变弯曲应力，延长轴承与轴件的服役寿命。

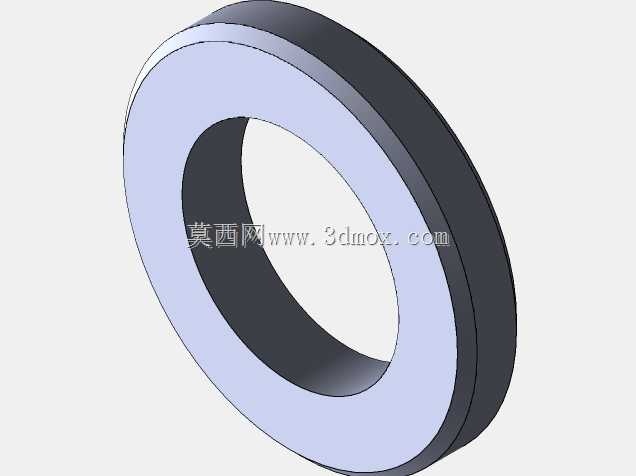

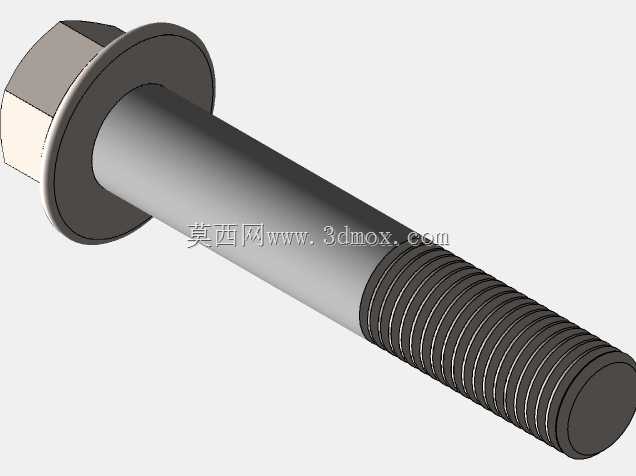

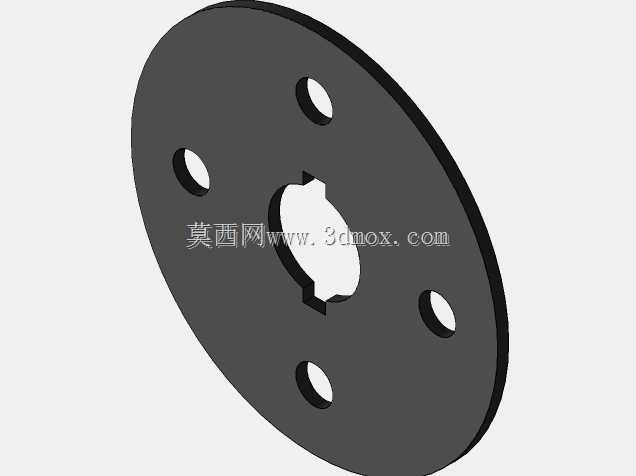

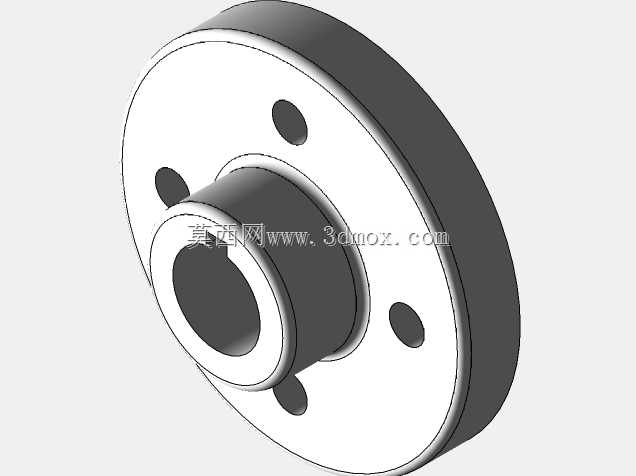

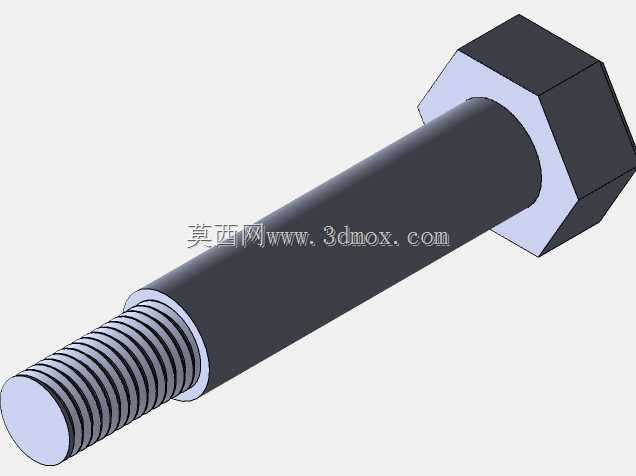

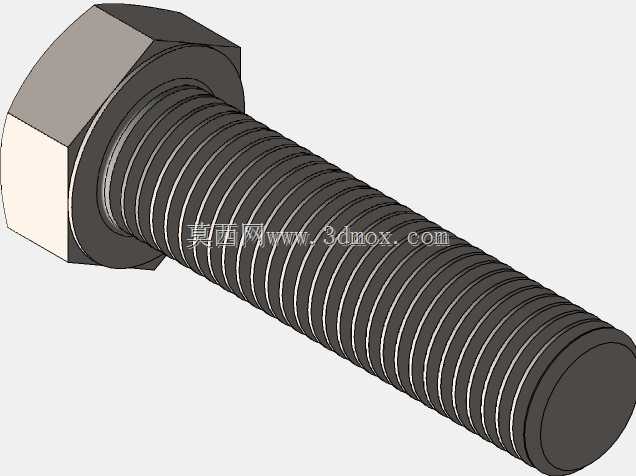

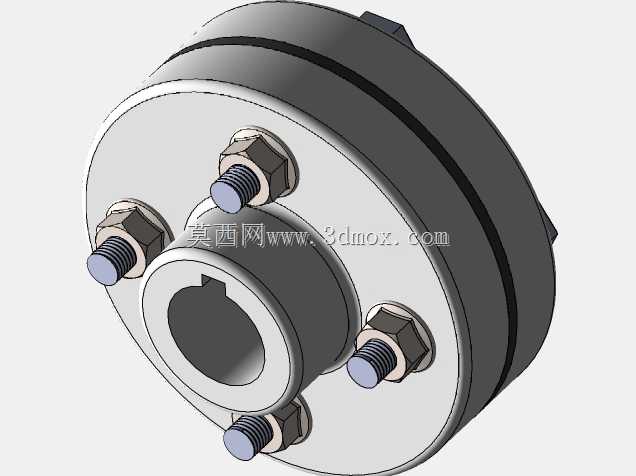

　　从结构功能来看，该联轴器采用两个对称的法兰盘对接结构，对接面通过圆周均布的螺栓组件完成锁紧，螺栓配合六角防松螺母，在额定扭矩范围内可避免传动过程中出现连接松动，法兰盘中心加工有带键槽的轴孔，键槽采用标准平键槽型，可直接与轴端的平键配合传递扭矩，无需额外定制异形连接件。法兰盘外缘设置有定位止口，两个半联轴器对接时止口可实现快速径向定位，降低现场安装的对中难度，减少安装调试的时间成本。

　　设计过程中首先需要匹配对应轴径的轴孔尺寸，轴孔公差采用基孔制过渡配合，既保证装配时的同轴度要求，又避免过盈量过大导致装配拆卸困难。螺栓的数量与规格根据额定传递扭矩计算确定，圆周均布的螺栓孔位置度公差控制在0.02mm以内，保证每个螺栓受力均匀，避免单个螺栓过载断裂。法兰盘的厚度根据螺栓的预紧力与挤压强度计算，避免螺栓预紧后法兰盘出现翘曲变形，影响对接面的贴合度。两个半联轴器之间预留有微小的调整间隙，可适配轴系安装时存在的少量轴向窜动，避免轴端顶死产生额外轴向力。

　　安装边界方面，该联轴器的径向最大尺寸为法兰盘外径，安装时需要在法兰圆周预留足够的扳手操作空间，方便螺栓的预紧与后期维护拆卸，轴向安装长度为两个半联轴器对接后的总长度，选型时需要核对主动轴与从动轴的轴端伸出长度，保证轴头插入轴孔后键槽的配合长度满足扭矩传递要求。轴孔的键槽位置与轴端键位对齐后，需要先拧紧对角位置的螺栓，再依次拧紧其余螺栓，保证对接面受力均匀，避免出现偏斜。日常运维中只需定期检查螺栓的预紧力，无需额外加注润滑脂，维护成本较低。

　　不同于弹性联轴器，这类刚性联轴器无弹性缓冲元件，传动过程中无滞后回转误差，适合对传动精度有一定要求的场合，不适合存在频繁正反转、冲击载荷较大的传动场景。建模过程中所有配合面均按照实际加工公差设置装配约束，螺栓与螺栓孔采用间隙配合模拟实际装配状态，键与键槽的配合面设置接触约束，可直接用于后续的有限元扭矩校核、装配干涉检查，也可作为设备选型时的安装尺寸参考，帮助设计人员快速完成轴系布局的空间校验，避免后期安装时出现尺寸干涉问题。
