差速轮式移动巡检机器人底盘结构设计

　　这款差速轮式移动底盘的结构设计，核心面向室内巡检、小型物料转运、教学实验开发三类落地场景，在结构方案敲定阶段，首先明确了室内平整硬质地面的通行边界，没有冗余设计越障、爬坡相关的复杂结构，把设计重心放在了运行稳定性、上层拓展兼容性、装配维护便捷性三个核心维度上。

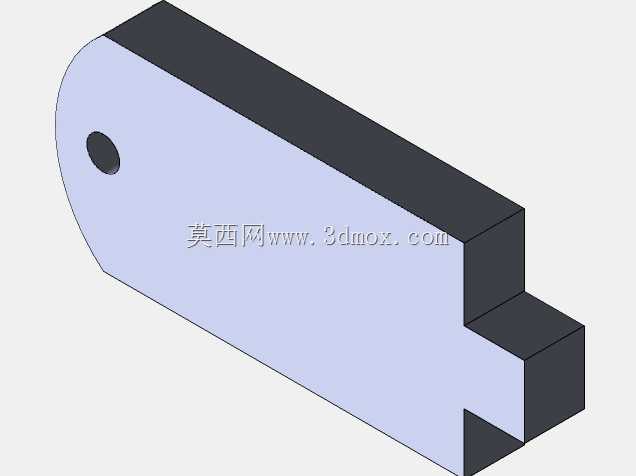

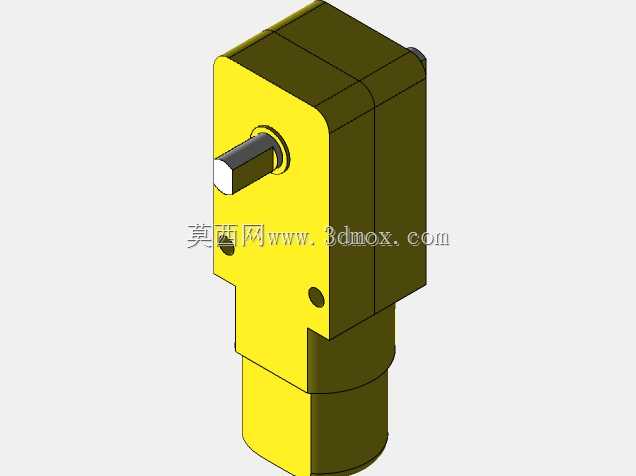

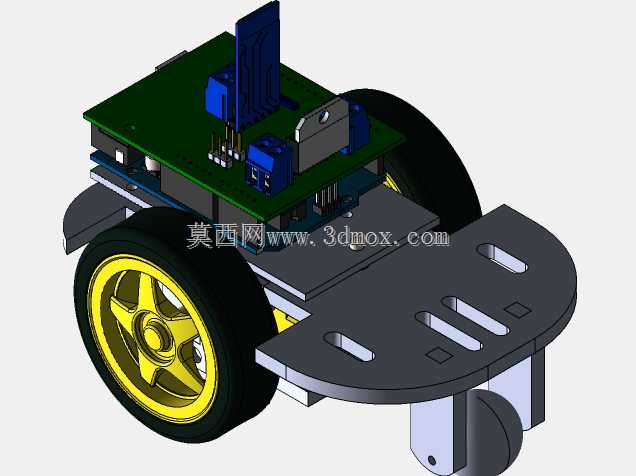

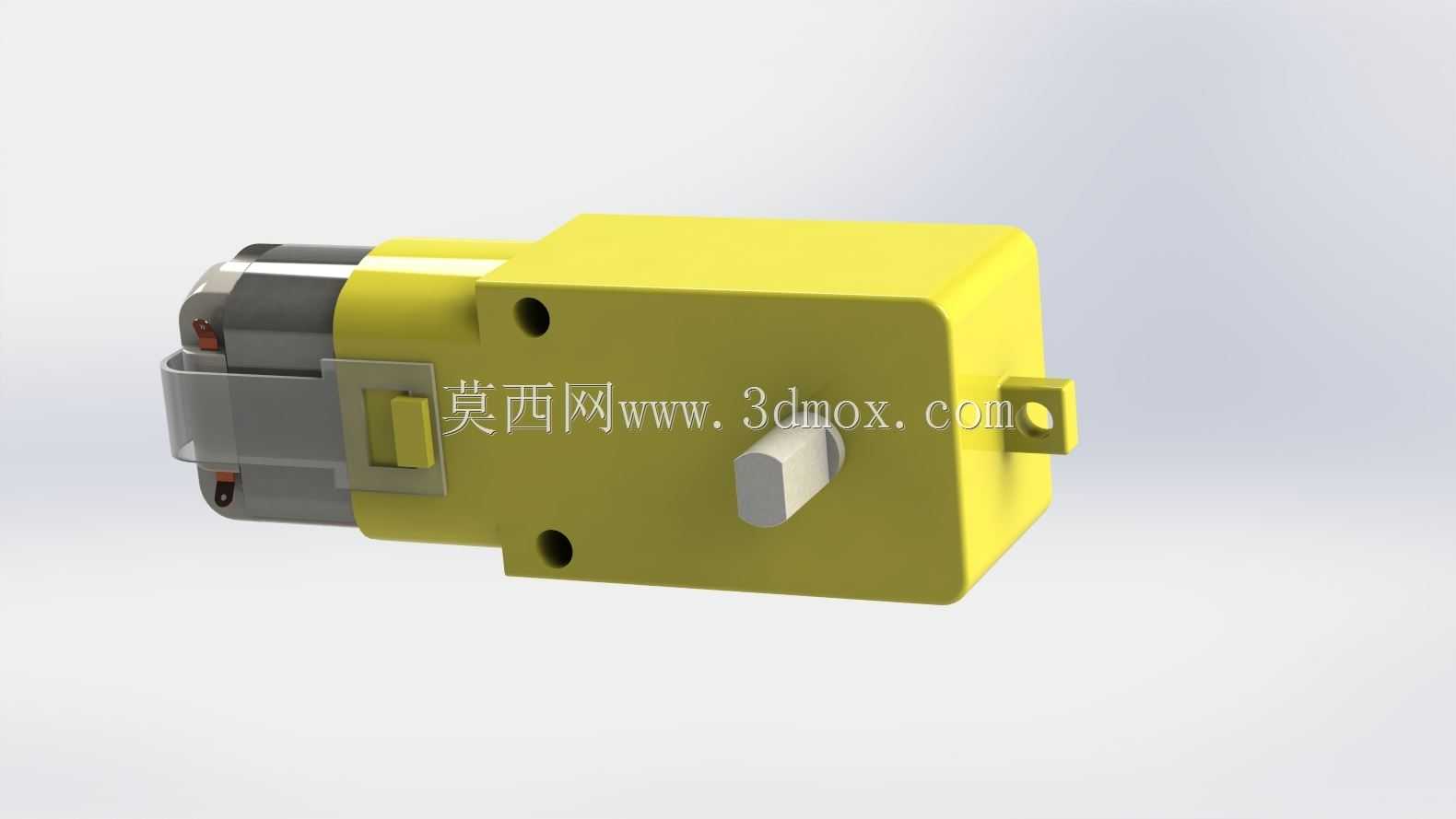

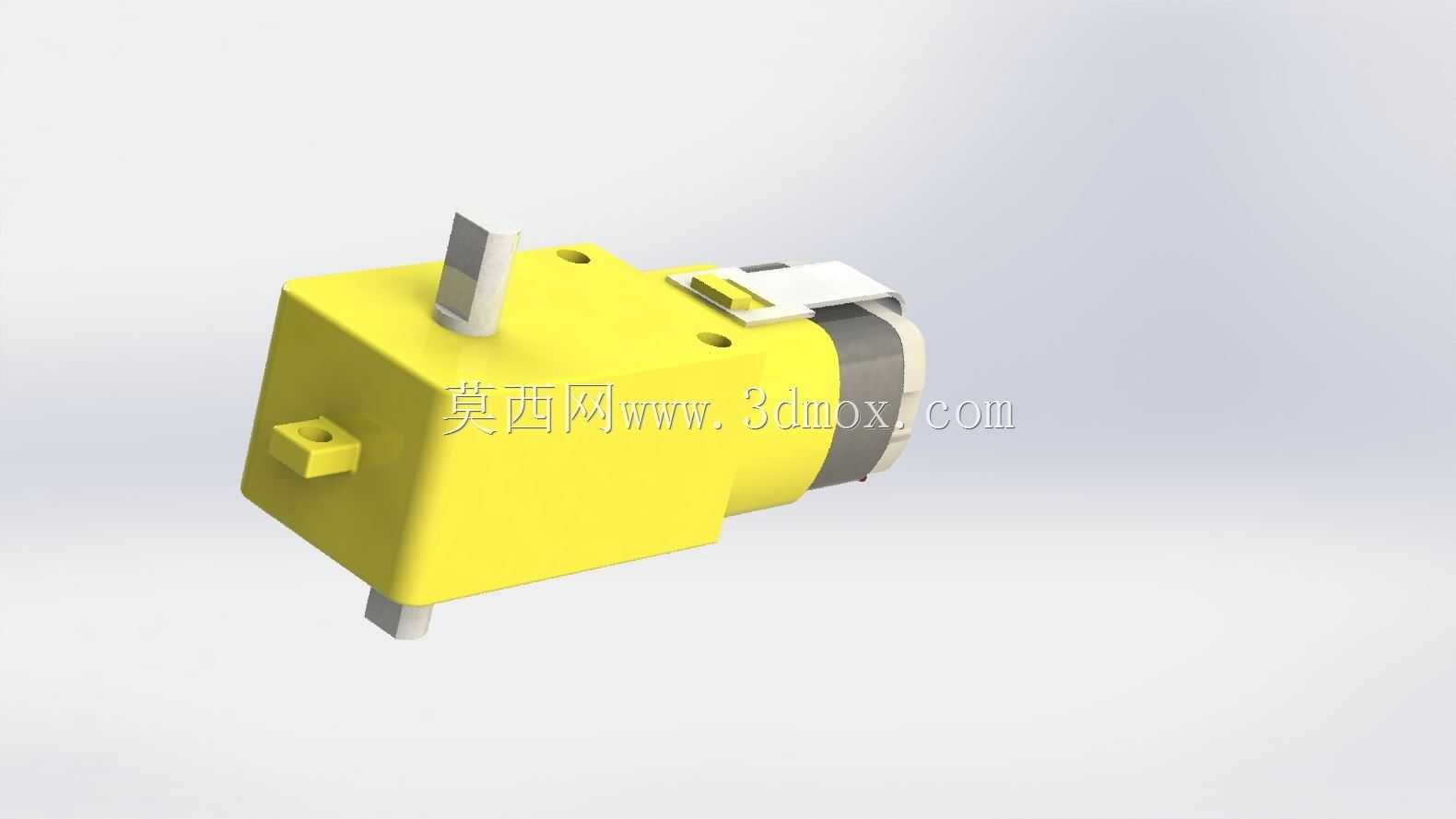

　　从整体布局来看，底盘采用双层板堆叠的承载结构，下层白色承载板作为行走机构的安装基准，两个驱动轮对称布置在板体中部两侧，单轮通过独立的安装支座与板体锁固，驱动电机直接内嵌在轮组安装位内侧，省去了额外的传动链路，既压缩了整体高度空间，也减少了传动环节的功率损耗。板体前端预留了万向球轮的安装沉孔，万向球采用耐磨尼龙材质作为接触端，与两个驱动轮形成三点支撑结构，这种支撑方案的优势在于接地压力分布均匀，静止状态下不会出现侧倾晃动，转向时的摩擦阻力远小于传统万向脚轮，配合差速驱动逻辑可以实现原地零半径转向，完全适配实验室、机房、仓储通道这类狭窄空间的转向需求。

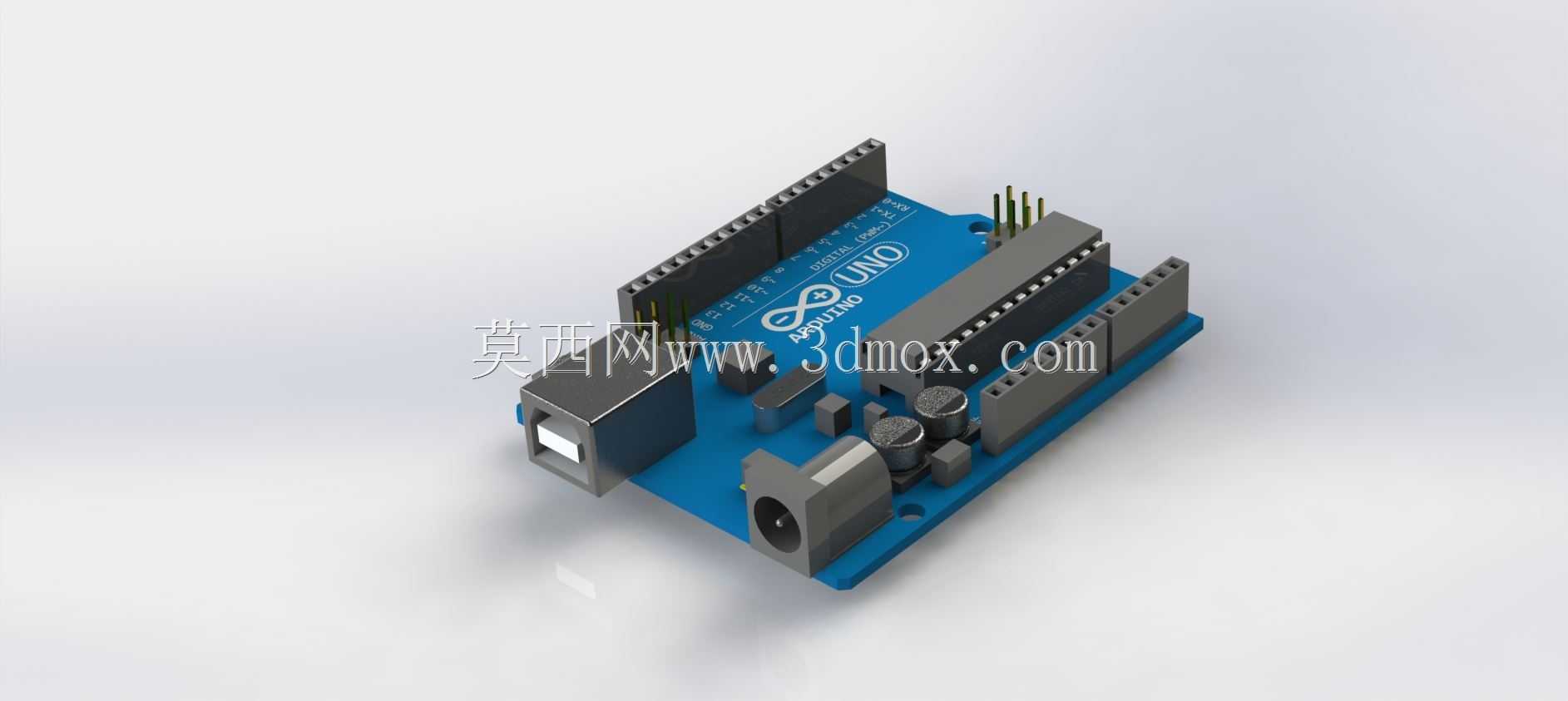

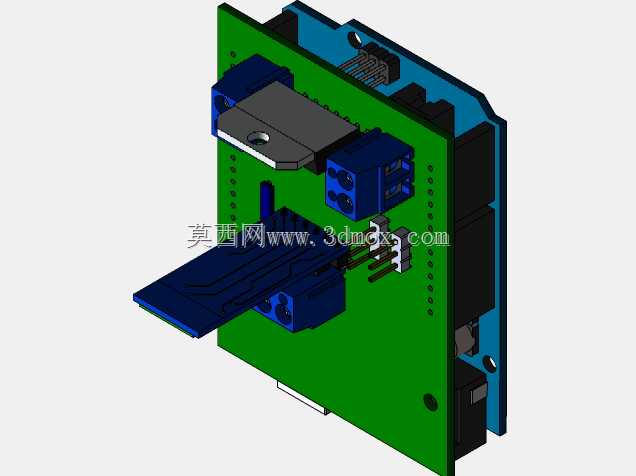

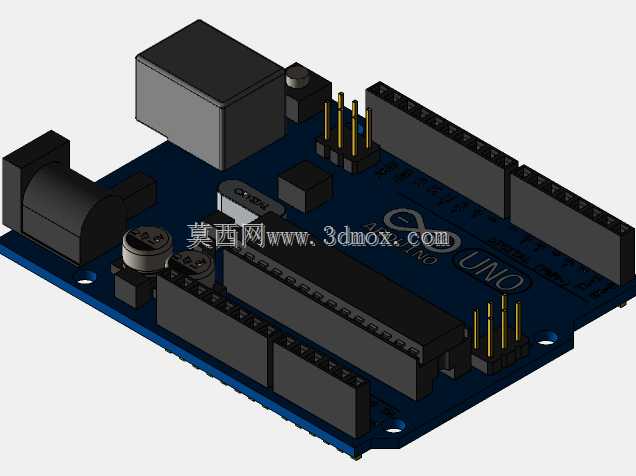

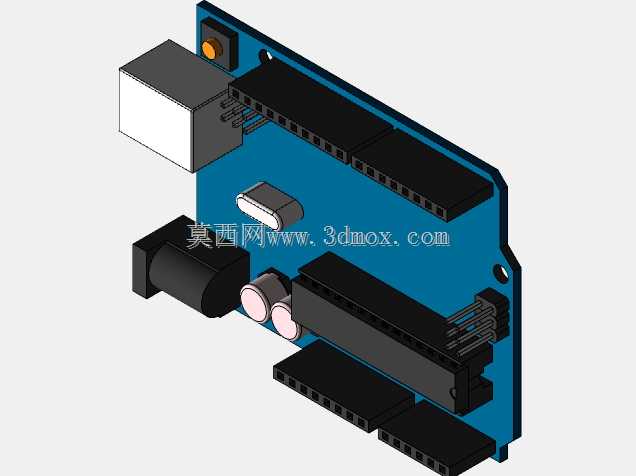

　　上层绿色安装板通过四根铜质支撑柱与下层板连接，两层板之间预留了足够的走线空间，电池模块、驱动控制板、传感器转接板都可以布置在这个夹层区域，既可以利用下层板的遮挡避免线路被地面杂物剐蹭，也能降低整体重心，提升高速行进时的防侧翻能力。上层板的表面预留了多组标准化安装孔位，孔位间距兼容主流的传感器、机械臂、载物平台的安装尺寸，不需要额外打孔改造就可以直接搭载红外测温模块、视觉摄像头、小型机械夹爪或者物料载盘，拓展性覆盖了绝大多数室内移动作业的需求。

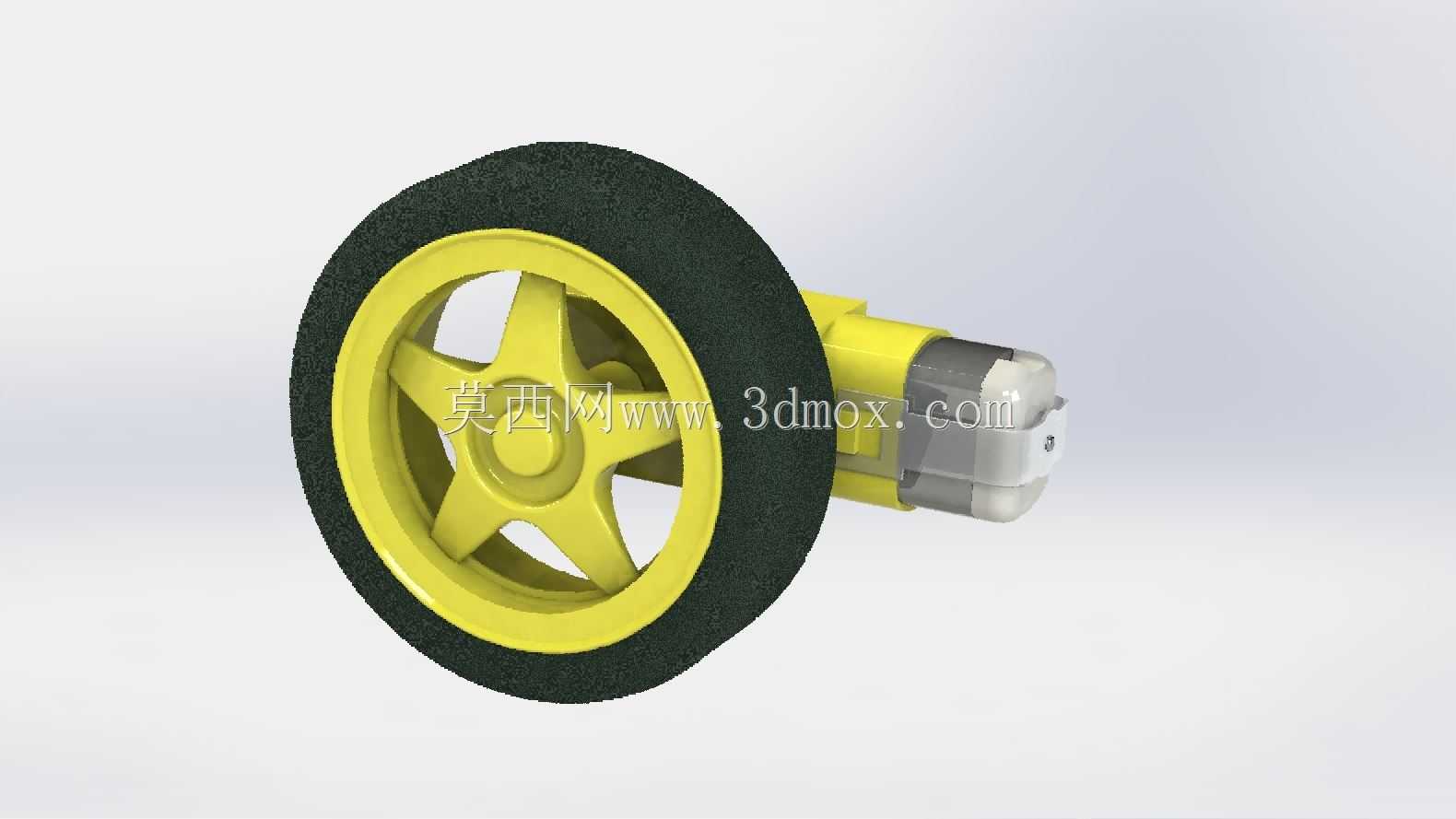

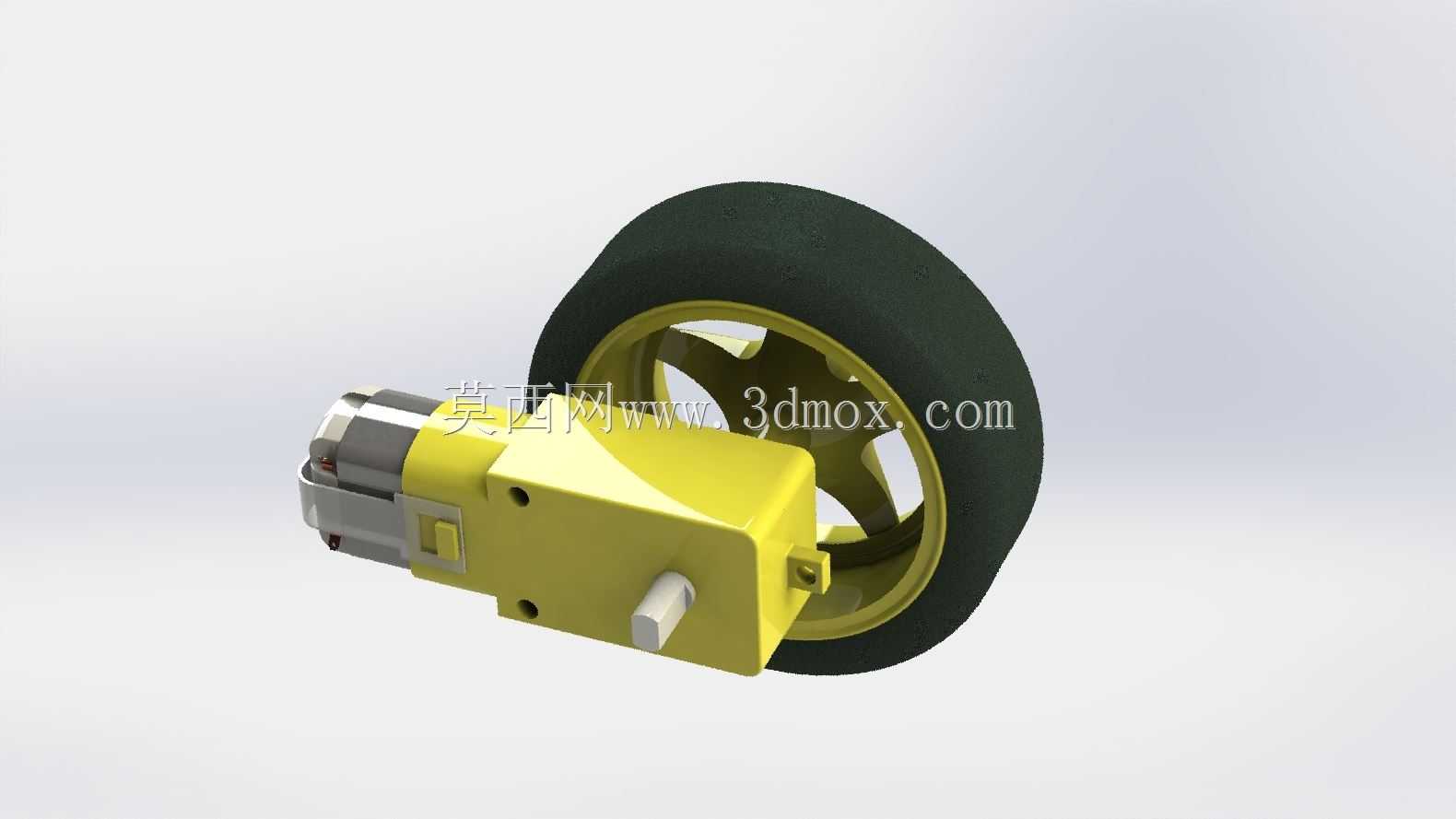

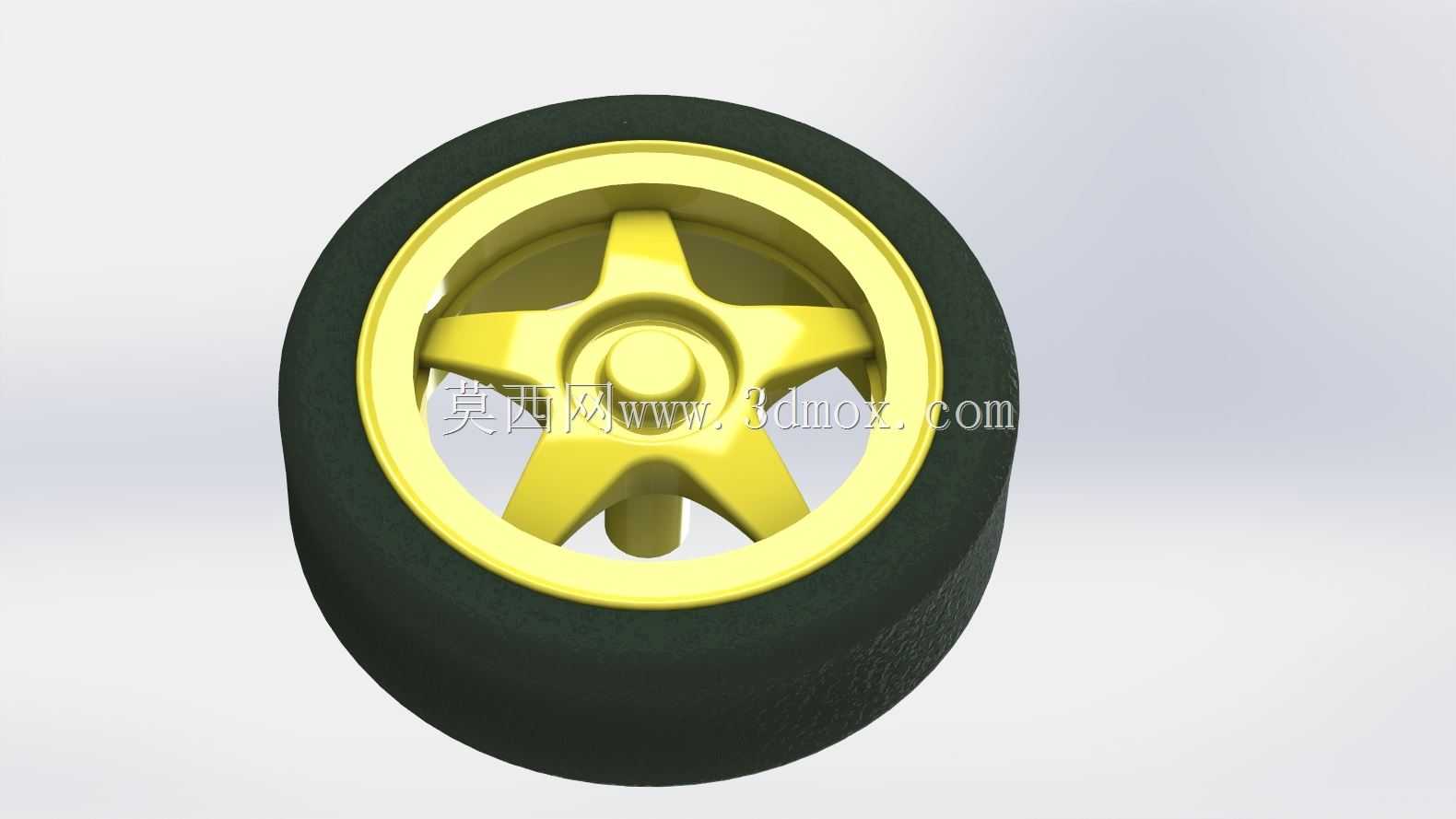

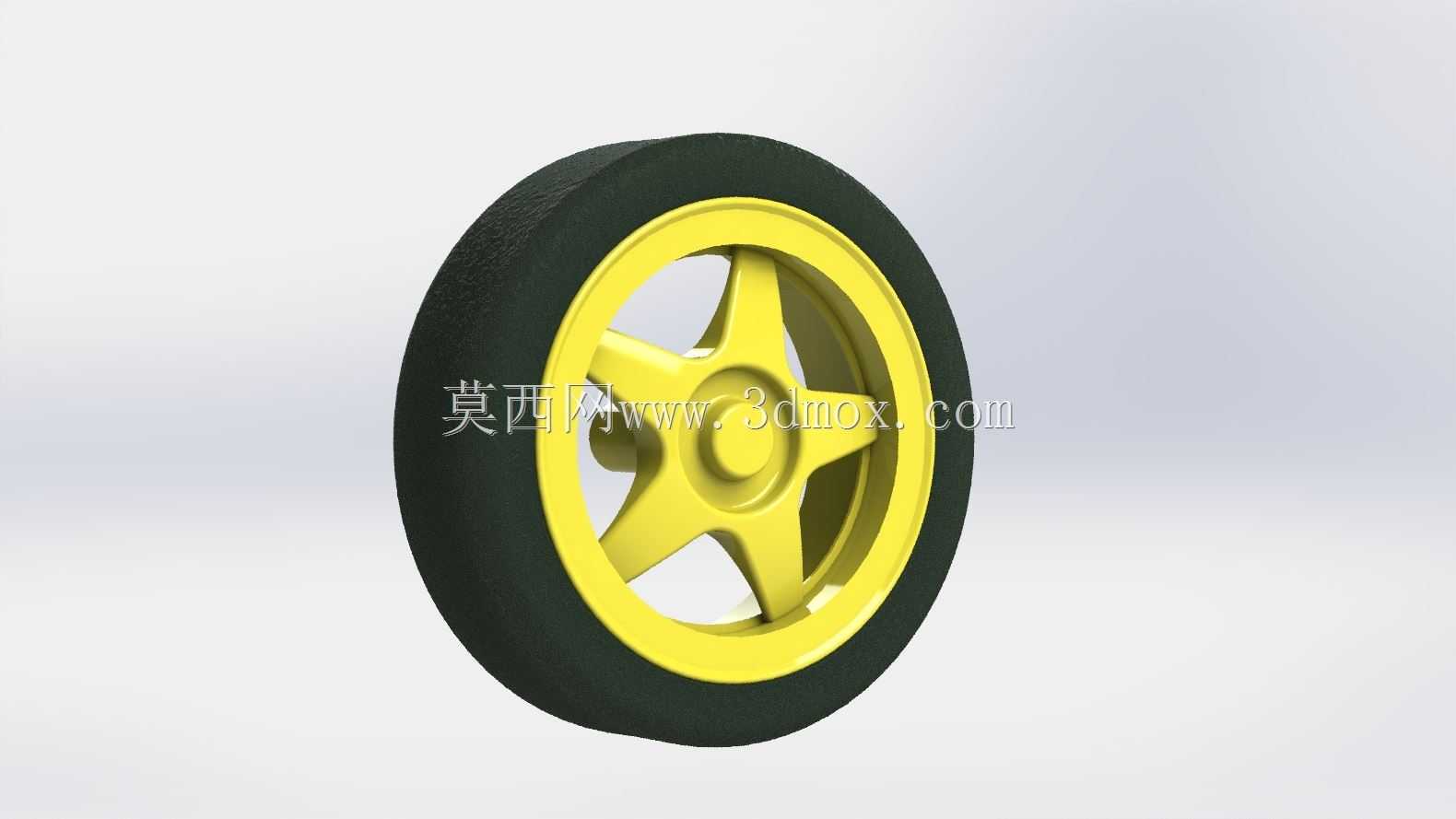

　　在尺寸边界的设定上，整体轮距控制在160mm左右，前后方向从万向球端到驱动轮后端的总长度不超过220mm，两层板叠加后的总高度控制在120mm以内，这个尺寸参数可以顺利通过常规室内的门槛缝隙、电梯轿厢间隙，也能在宽度800mm以上的通道内完成双向错车，不会出现卡滞问题。驱动轮采用橡胶外圈加硬质塑料轮毂的结构，橡胶外圈的邵氏硬度控制在60A左右，在瓷砖、环氧地坪、水泥地面上都能提供足够的抓地力，不会出现起步打滑、制动距离过长的问题，轮毂上预留的花键孔直接与电机输出轴配合，配合侧面的顶丝锁固结构，长时间运行也不会出现轮轴松脱的问题。

　　结构细节上，下层承载板的边缘做了圆弧过渡处理，没有尖锐的直角突出，避免在行进过程中剐蹭周边设备或者人员，板体上开设的多组长条形镂空槽，一方面是为了减轻整体自重，降低驱动电机的负载，提升续航表现，另一方面也可以作为走线槽位，让传感器、电机的线路可以顺着镂空槽规整布置，不会出现线路缠绕轮组的风险。前端的白色延伸支架作为额外的拓展安装位，可以直接挂载红外避障传感器、碰撞触边，不需要额外设计安装支架，进一步降低了二次开发的结构改造成本。

　　在装配逻辑设计上，所有的连接位都采用了标准化的紧固件，轮组、支撑柱、万向球的安装螺丝都采用同一种规格，装配和后期维护时不需要频繁更换工具，拆解下层板就可以直接完成电池更换、电机检修的操作，不需要完全拆解上层的搭载设备，大幅降低了后期维护的时间成本。驱动轮的安装支座设计了长条形调节孔，可以微调两个驱动轮的同轴度，避免因为加工误差导致轮组偏磨、走行跑偏的问题，出厂调试时只需要调整支座位置锁紧螺丝，就可以保证两个驱动轮的轴线完全重合，让走行直线度误差控制在合理范围内。

　　从实际应用的适配性来看，这款底盘的结构承载力可以满足5kg以内的上层设备搭载需求，自身重量控制在1.2kg左右，搭配常规的锂电池组可以实现连续4小时以上的运行，完全覆盖单次巡检、物料转运的作业时长需求。整体结构没有采用复杂的定制化加工件，绝大多数结构件都可以通过常规的板材切割、3D打印工艺制作，加工成本低，替换件容易获取，不管是用于教学实验的二次开发，还是小型商用场景的落地改造，都有足够的结构适配空间。
