轮式机器人配套伸缩式机械臂执行结构

　　在移动巡检、仓储物料转运、狭小空间探测这类轮式机器人的落地场景里，末端执行臂的结构设计往往直接决定整机的作业覆盖能力，不同于固定工位的工业机械臂，搭载在轮式移动平台上的臂体需要在有限的安装空间内，平衡伸展行程、结构自重、负载能力三者的关系，这套伸缩式臂体结构就是针对这类需求做的定向设计。从实际作业逻辑出发，轮式平台本身已经具备平面移动能力，臂体不需要承担过大范围的水平位移，核心要解决的是平台停靠后，向前延伸触及作业目标的需求，比如货架低层货位的取放、设备缝隙内的传感器探头部署、地面零散工件的拾取，这类场景不需要臂体做多自由度的复杂弯折，直臂伸缩的结构反而能在同等自重下获得更高的刚性，减少关节间隙带来的末端定位误差。结构设计上，

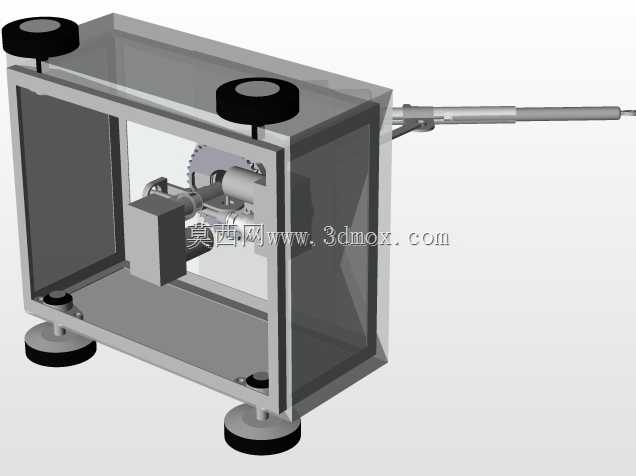

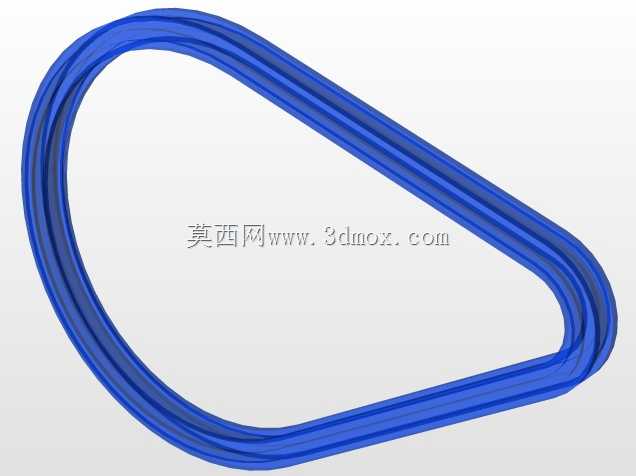

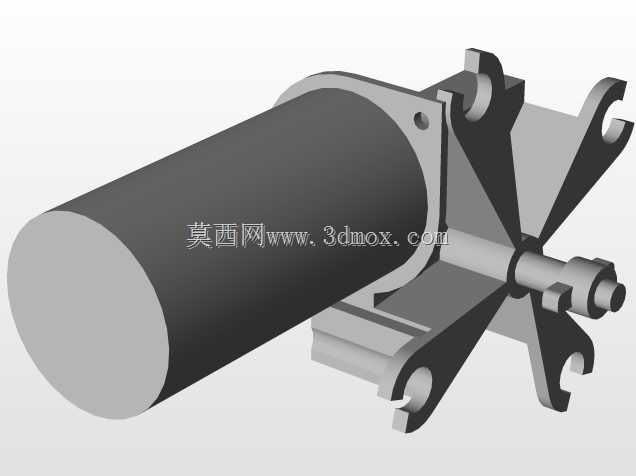

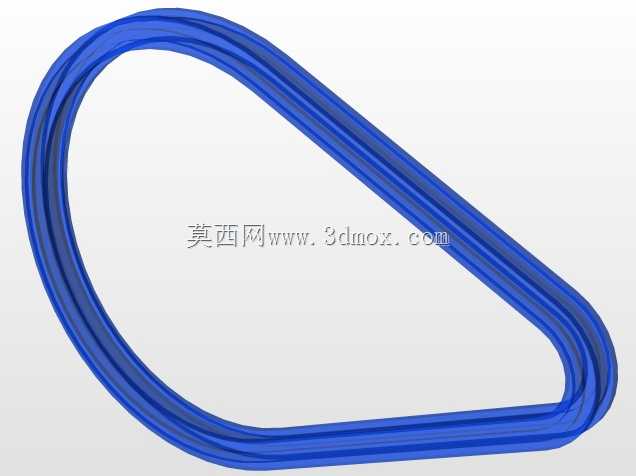

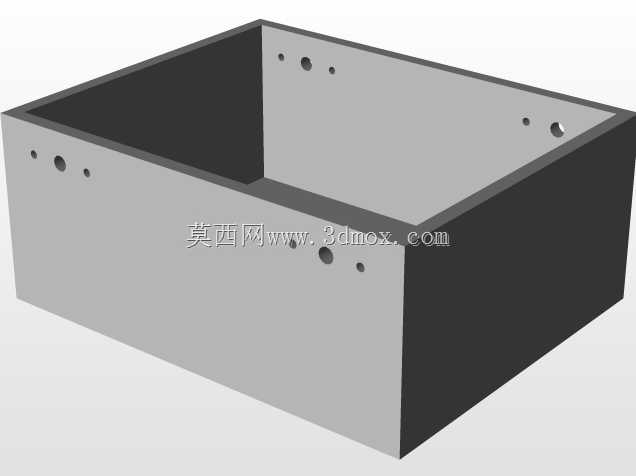

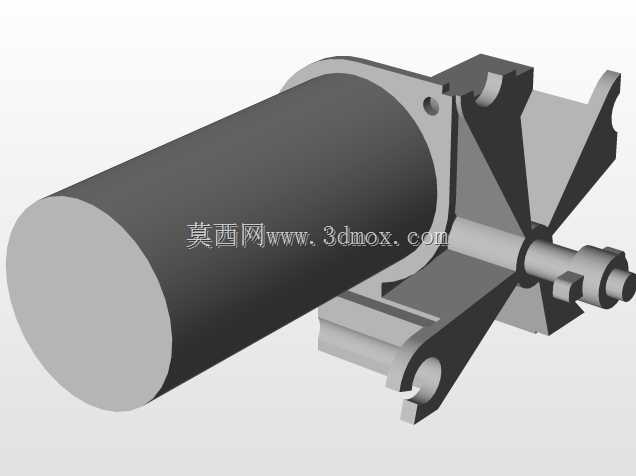

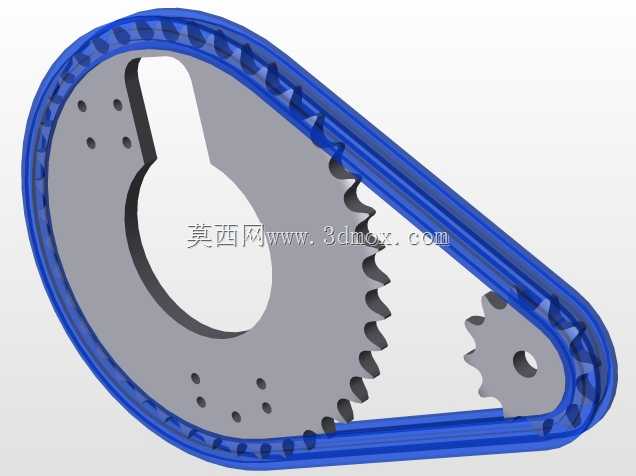

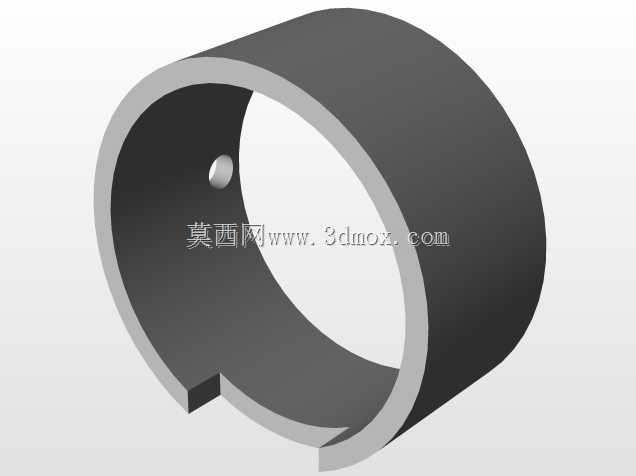

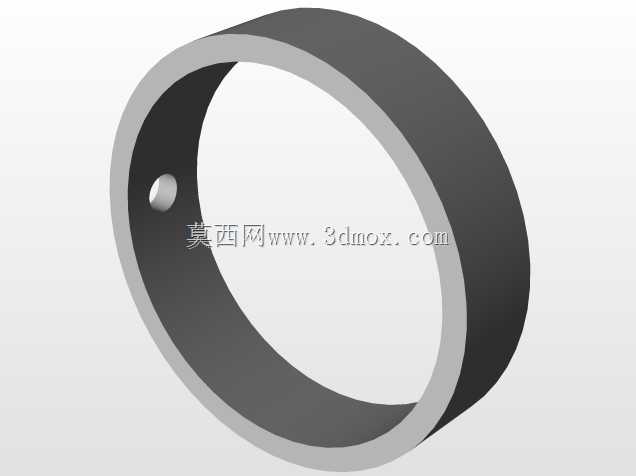

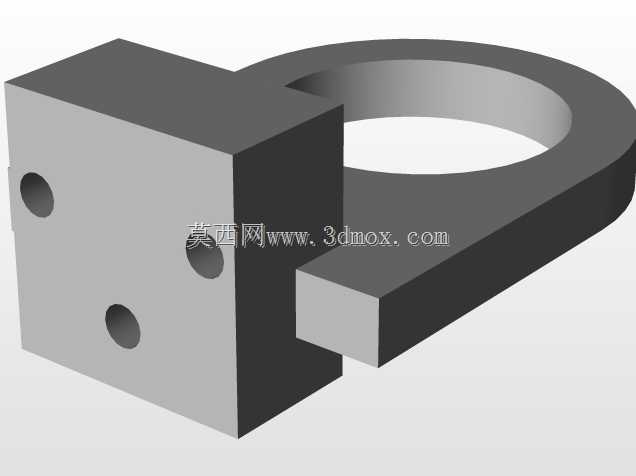

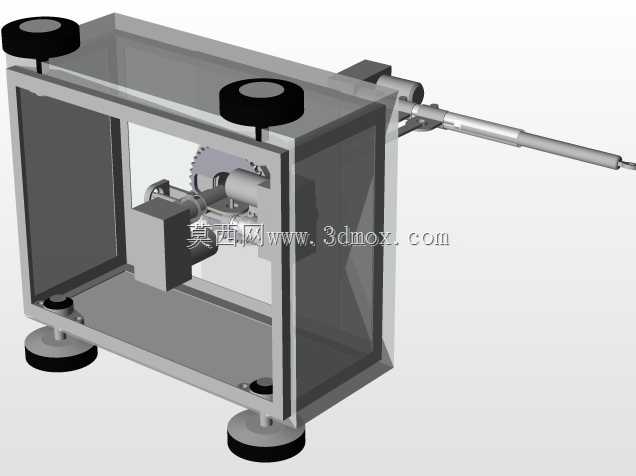

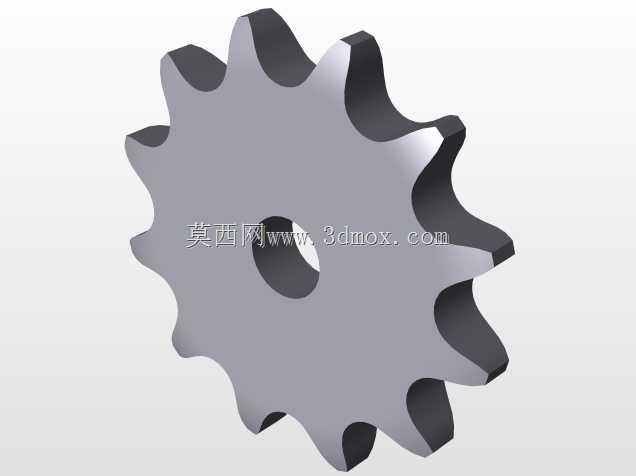

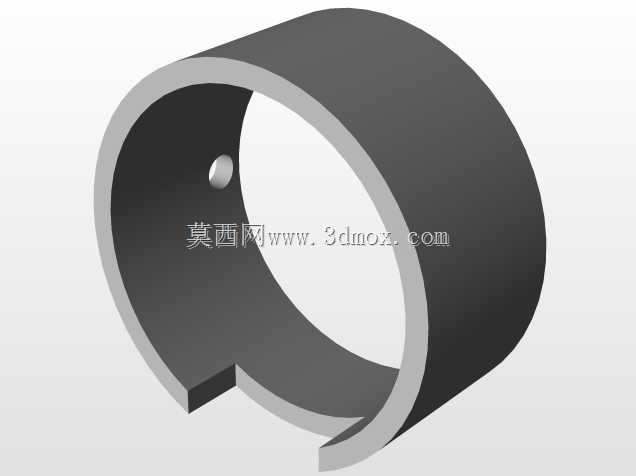

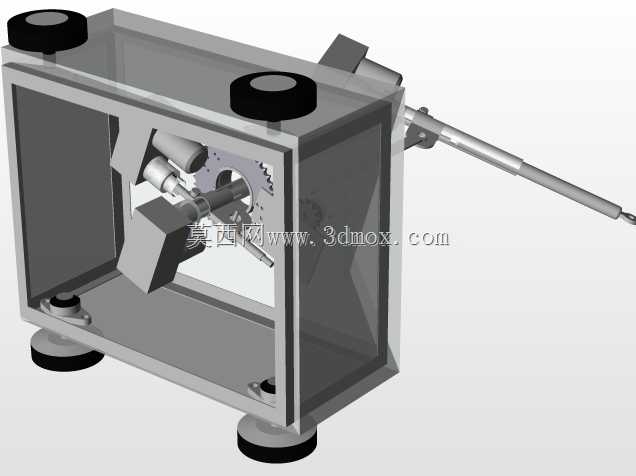

　　这套臂体采用多级套筒式伸缩布局，固定端直接对接轮式平台前部的安装基座，基座部分做了方块式的集成设计，内部预留了驱动组件的安装空间，不管是选用丝杆传动还是同步带传动，都能在这个腔体内完成布局，不需要额外外附驱动支架，避免增大整机的横向尺寸，影响轮式平台通过狭窄通道的能力。臂体的每一级伸缩段都做了等径差的配合设计，相邻套筒之间预留了导向滑条的安装槽，实际装配时可以根据负载需求选择聚四氟乙烯滑条或者线性导轨做导向，伸出状态下各级套筒的搭接长度不小于单节长度的四分之一，避免臂体全伸时出现悬臂下挠过大的问题，末端的安装孔做了标准化的通孔设计，可以直接夹装夹爪、探测探头、小型喷枪这类不同的作业末端，不需要额外做转接法兰的二次加工。

　　从安装边界来看，这套臂体收缩状态下的总长控制在轮式平台前后轴距的三分之二以内，固定端基座的安装孔位采用对称布局，适配市面上多数中小型轮式机器人底盘的前部安装位，不需要对原有底盘做切割改造，全伸状态下臂体的中心线和底盘安装平面保持平行，末端的负载能力可以根据驱动选型调整，常规选型下末端挂载1kg以内的作业工具时，全伸状态的末端静挠度可以控制在2mm以内，满足多数轻作业场景的精度要求。不同于多关节机械臂的复杂控制逻辑，这套直臂伸缩结构只需要单轴驱动就能完成伸缩动作，控制逻辑可以直接对接轮式机器人的原有主控系统，不需要额外增加多轴运动控制器，对于做移动机器人二次开发的工程师来说，能大幅缩短集成调试的周期，结构本身的零件数量少，

　　日常维护只需要定期清洁导向面、检查传动件的张紧度即可，没有复杂的关节密封、线束弯折防护需求，适合在仓储、厂区巡检这类非极端恶劣的环境下长期使用。设计过程中也充分考虑了轮式平台移动过程中的震动问题，臂体收缩状态下，末段臂体可以完全收回到固定端基座的包覆范围内，配合基座内部的限位缓冲块，移动过程中不会出现臂体自行滑出的问题，也不会因为路面颠簸导致臂体结构出现碰撞异响，臂体的外壳结构可以根据使用场景选择铝合金或者工程塑料材质，铝合金材质适合有一定负载要求的工业场景，工程塑料材质则能进一步降低自重，适合对整机重量有严格要求的小型探测类轮式机器人。
