发那科配套三维视觉检测传感装置

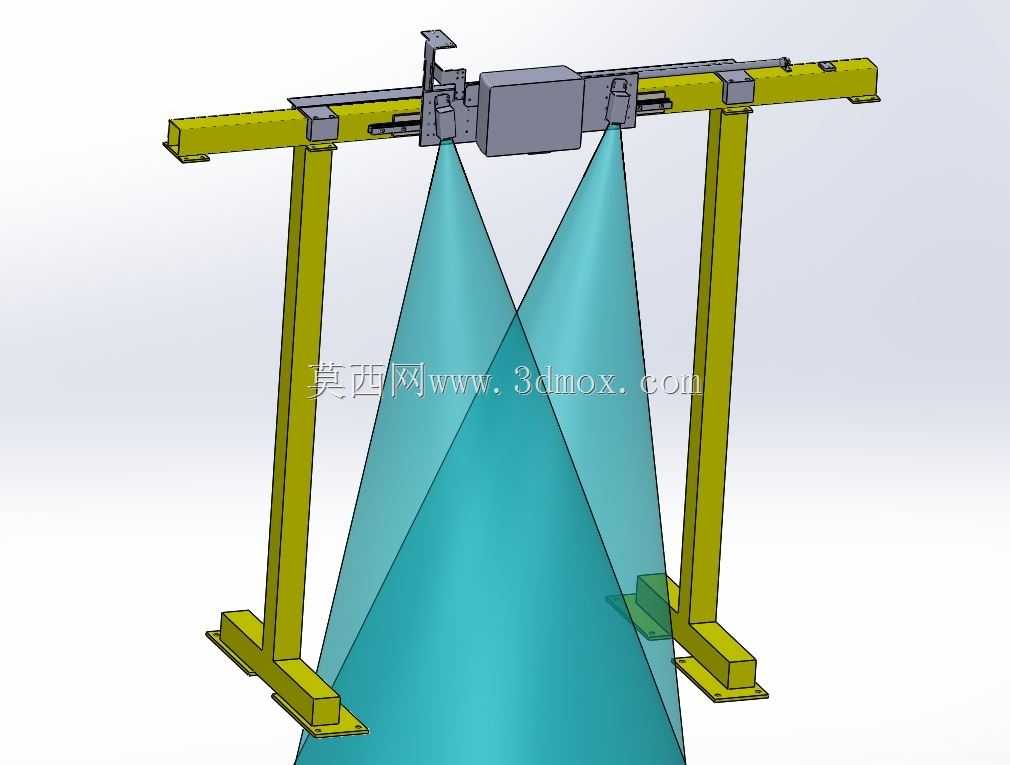

　　在汽车零部件焊装、3C电子精密装配、物流件拆垛分拣这类依赖工业机器人作业的场景里，视觉传感装置的定位精度直接决定整线的作业良率，这套适配发那科机器人的3D CCD视觉装置，就是针对机器人作业时的位姿校准需求开发的配套检测组件。整套装置的设计核心围绕多目视觉的视场覆盖逻辑展开，没有采用常规单目相机加结构光的方案，而是通过三个独立成像摄像头的视场拼接，在镜头前端形成锥形的有效检测区域，这个锥形区域的张角经过参数匹配，刚好覆盖机器人末端执行器在常规作业节拍下的取放料活动范围，不需要额外调整相机安装高度就能覆盖200mm到1200mm的工作距离区间，适配绝大多数六轴机器人的作业半径要求。从结构设计层面看，装置的镜头端采用了阶梯式的安装基座，

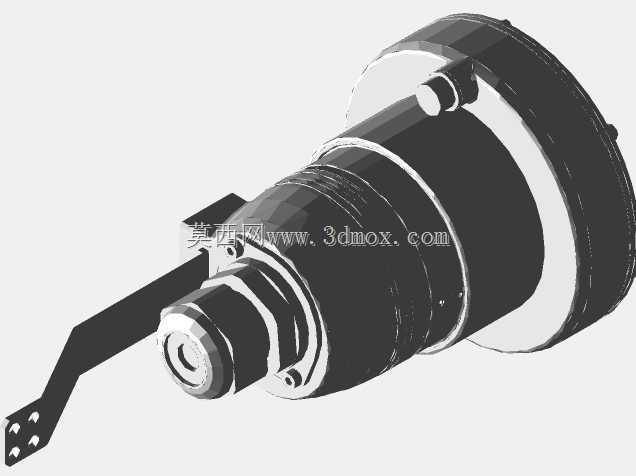

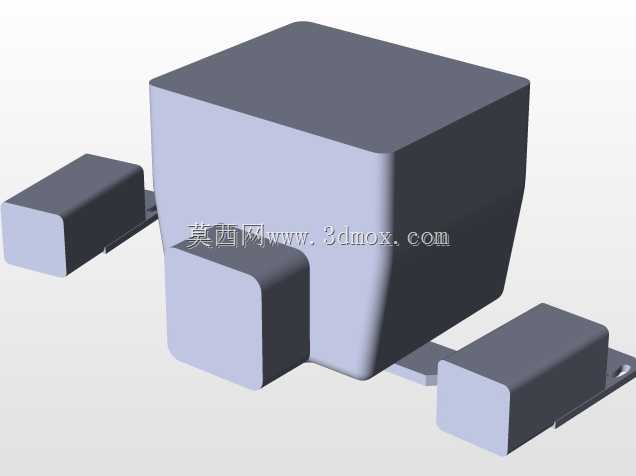

　　基座外圈预留了标准的M30螺纹安装接口，能够直接兼容机器人末端法兰的常规装夹位，不需要额外设计转接板就能完成固定，安装时的轴向定位面做了0.02mm的平面度公差控制，能保证镜头光轴和机器人末端法兰的中心轴线同轴度偏差控制在0.1度以内，避免安装偏差带来的系统性检测误差。装置尾部的出线端做了防折弯的橡胶护套结构，护套长度预留了150mm的弯曲余量，能够适配机器人高速运动时的线缆拖拽工况，避免长期往复弯折导致的线缆芯线断裂问题。三个摄像头的成像参数做了同步标定，在有效检测区域内，能够同时捕捉被测工件的边缘轮廓、平面倾角以及相对于机器人基准坐标的位置偏移量，不需要额外增加辅助光源就能完成金属、塑料等不同材质工件的轮廓识别，检测到的尺寸、

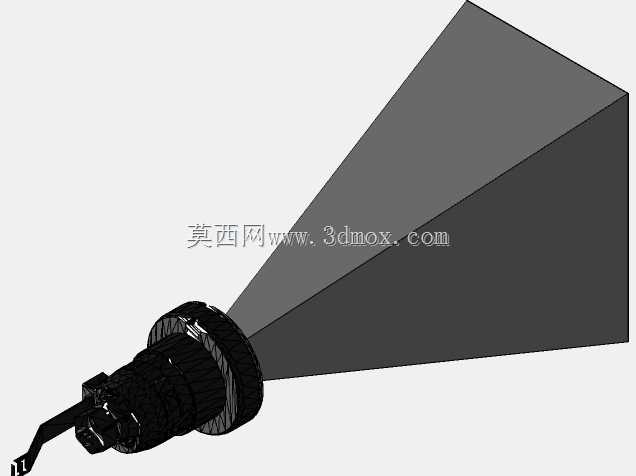

　　角度数据会直接通过通讯链路传输给机器人控制器，实时调整机械臂的XY轴旋转角度，修正取料或作业时的位置偏差。针对小尺寸工件的偏移量检测需求，这套装置在算法层面做了亚像素级的边缘识别优化，对于0.1mm级别的位置偏移也能稳定识别，不会因为工件表面的反光、纹理差异出现检测误判。在安装边界上，整套装置的主体长度控制在180mm以内，最大外径不超过70mm，整体重量控制在1.2kg，不会给机器人末端带来过大的负载负担，即使是负载5kg的小型六轴机器人也能直接搭载使用，不需要重新核算机器人的负载扭矩参数。视场锥面的角度设计经过反复仿真验证，在1000mm的工作距离下，有效检测视野范围可以达到600mm*600mm，

　　能够覆盖常规料箱的工件排布范围，不需要机器人移动位置就能完成整箱工件的位置扫描。装置的外壳采用了一体化的硬质铝合金加工成型，表面做了黑色阳极氧化处理，既能够减少环境光线对成像的干扰，也能抵御车间环境里的切削液飞溅、粉尘附着，防护等级可以达到IP54，满足绝大多数工业生产现场的使用环境要求。在实际应用中，这套装置可以直接替代传统的机械定位夹具，不需要针对不同型号的工件更换定位治具，只需要在控制器里切换对应的检测参数就能完成多品种工件的兼容作业，尤其适合多品种小批量的柔性生产场景，能够大幅减少换型时的夹具调整时间，提升整线的作业效率。和常规的2D视觉方案相比，这套3D CCD装置能够同时获取工件的三维空间位姿，不会因为工件的高度差出现检测偏差，对于堆叠放置的工件也能准确识别最上层工件的位置，引导机器人完成精准抓取，避免因为位置识别错误导致的撞机、工件刮伤问题。设计过程中特意将三个摄像头的安装位置做了角度差设置，相邻摄像头的视场重叠率控制在15%左右，既能够保证检测区域没有视野盲区，也能通过重叠区域的图像比对消除单摄像头的成像畸变误差，提升整体的检测精度。装置的供电和通讯接口采用了集成式的M12航空插头，接线时只需要对准卡扣插入就能完成连接，不需要单独接线，现场安装调试的时间可以压缩到半小时以内，调试时只需要完成一次相机和机器人坐标系的标定，后续更换作业工位时不需要重复标定，大幅降低了现场调试的技术门槛。
