移动机器人异形多安装位机械轮结构

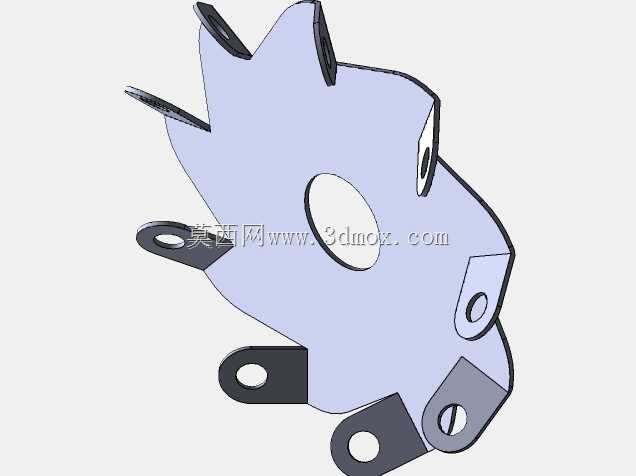

　　该轮体结构主要应用于小型室内移动机器人的行走轮系，适配巡检、配送、仓储分拣类移动机器人的底盘布局，这类机器人往往需要在平整环氧地坪、硬质瓷砖地面完成定速巡航、定点停靠、小半径转向动作，对轮体的安装适配性、运行稳定性有明确要求。从结构设计来看，该轮件采用异形辐板搭配多组外延安装耳的布局，中心设置主定位孔，用于穿设轮轴或连接驱动输出端，中心孔周边做了局部加厚处理，避免轮轴传动过程中孔位出现应力集中导致的形变，保障传动扭矩的稳定传递。外延分布的多组安装耳上均预制了同轴安装孔，不同位置的安装孔可适配不同的底盘支架安装点位，既可以直接连接驱动电机的输出法兰，也可以搭配减震阻尼件连接到底盘副架，适配不同负载等级的机器人底盘需求，

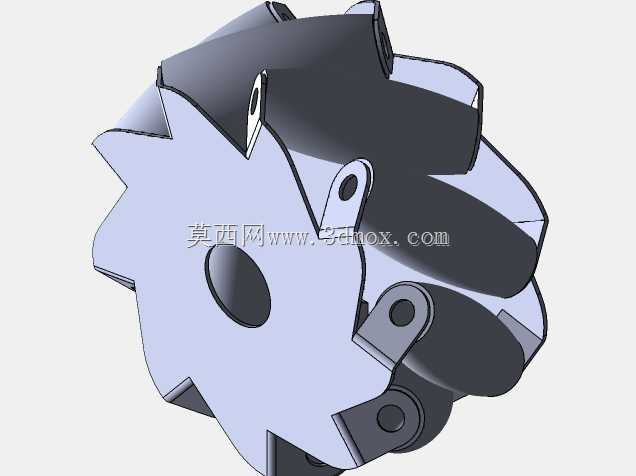

　　部分斜向布置的安装耳还可用于安装轮速检测传感器的感应片，无需额外在轮体上加装固定支架，减少轮系周边的零件数量，压缩底盘轮舱的占用空间。设计过程中优先考虑了安装边界的适配性，轮体的外轮廓做了切角修形，避免轮体随悬挂做上下跳动时，与底盘的轮舱侧壁、线缆护板发生运动干涉，各安装耳的延伸长度经过反复校核，既保证安装孔位有足够的连接强度，也不会超出轮体的最大回转半径，防止机器人转向时轮体剐蹭周边障碍物。从功能特性来看，该轮结构属于一体化冲压成型的轮辐基体，搭配外缘的接触轮面（图中未完全展示轮面包覆层），冲压基体的厚度均匀，各安装孔的位置度公差控制在0.1mm以内，保证装配后轮体的径向跳动量符合移动机器人的行走精度要求，

　　避免运行过程中出现轮体偏摆导致的行走轨迹偏移。不同于常规圆形辐板的轮体结构，这种异形多耳布局的轮体可以在有限的轮舱空间内，同时满足驱动连接、减震连接、传感器安装的多重需求，不需要额外设计转接支架，能够有效降低底盘轮系的整体重量，对于自重敏感的小型移动机器人来说，更轻的轮系结构可以降低驱动电机的负载，提升续航表现。实际选型应用时，需要注意中心孔与驱动轴的配合公差，建议采用过渡配合搭配平键传递扭矩，各安装耳的固定螺丝需要加装防松垫片，应对机器人行走过程中产生的持续振动，避免连接松动。轮体的外缘预留了包覆橡胶轮面的卡槽，可根据应用场景的地面摩擦系数要求，选配不同硬度的聚氨酯或橡胶包覆层，在光滑地面作业时可选稍软的包覆层提升抓地力，

　　在硬质粗糙地面作业时可选硬度稍高的包覆层提升耐磨寿命。该结构的设计思路打破了常规轮体单一安装位的局限，通过异形轮廓的辐板整合了多个功能安装点位，在不增加轮体整体尺寸的前提下拓展了安装适配性，非常适合空间紧凑的小型移动机器人底盘使用，能够帮助结构工程师简化轮系周边的支架设计，减少装配工序，提升底盘的集成度。
