小型手动葵花籽切片处理装置结构设计

　　在小型坚果加工、食品试样制备以及家庭式食品预处理场景中，针对葵花籽这类小尺寸带壳油料作物的切片需求，常规大型切片设备存在占地空间大、调试流程繁琐、小批量加工物料残留多的问题，这款手动式葵花籽切片装置的结构设计，恰好填补了小批量、零散加工场景的设备空白。从实际使用场景来看，该装置既可以用于食品检测实验室中葵花籽仁的试样制备，满足成分检测前的切片预处理要求，也可适配小型炒货作坊的少量特色产品加工，甚至能作为家庭厨房中制作烘焙辅料、创意餐食点缀的手动工具，无需外接动力源，对使用场景的供电条件没有要求，移动和收纳都十分便捷。

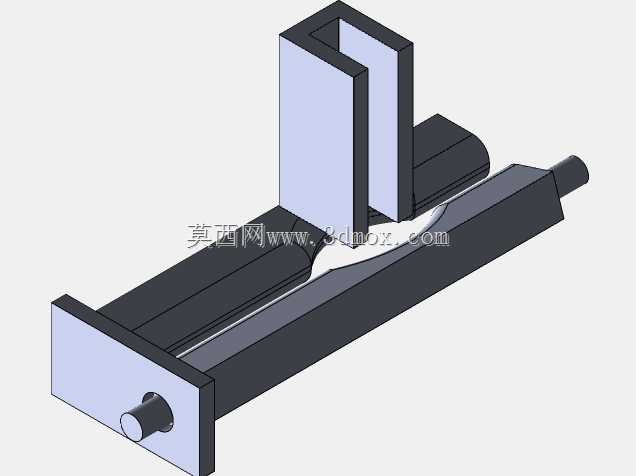

　　从功能实现逻辑来看，该装置采用推杆式进料配合垂直切刀的结构组合，长条形的进料滑槽设置在装置主体的下部，滑槽截面尺寸匹配葵花籽的常规外形尺寸，能够让单颗葵花籽沿着滑槽方向有序排列进给，避免多颗物料堆叠导致的切片不均、卡料问题。装置上部的垂直导向槽内安装有切片执行构件，构件下端设置刃口，当推杆将葵花籽推送至切刀正下方的工位时，下压切刀构件即可完成单颗物料的切片作业，切刀完成动作后可沿导向槽复位，持续推送进料即可完成连续的切片操作，整个操作流程无需复杂的动作配合，单人即可快速上手操作，不需要额外的操作培训。

　　在设计思路上，这款装置优先考虑了结构的易加工性与使用维护的便捷性，整体构件以规则的板件、杆件拼接为主，没有复杂的曲面成型结构，采用常规的铣削、切割工艺即可完成所有零件的加工，制造成本可控。导向结构采用直槽式配合，配合间隙控制在合理范围内，既保证切刀上下动作的顺畅度，避免动作卡滞，也能控制切刀的横向窜动，保证切片断面的平整度，减少切片过程中的物料破碎率。进料推杆的端部设置有限位结构，能够控制每次推送的物料进给距离，从而实现对葵花籽切片厚度的控制，适配不同使用场景下对切片厚度的差异化需求，比如检测试样需要较薄的切片保证成分提取效率，而烘焙辅料则可以调整为稍厚的切片保证颗粒完整度。

　　从安装与尺寸边界来看，该装置整体采用卧式长条形布局，主体长度控制在方便单人手持操作的范围内，宽度与高度尺寸都远小于常规小型电动切片设备，放置在常规实验台、家用操作台面上时，占用的台面空间不足A4纸张的一半，不需要预留额外的安装固定空间，使用时直接放置在平整台面上即可依靠自身重量保持作业稳定，不需要螺栓固定或者额外的夹持工装。装置的所有活动构件都设置在主体框架的内部区域，操作时手部不会直接接触到切刀刃口，配合推杆的进料方式，能够有效避免操作过程中的割伤风险，安全防护性适配非专业操作人员的使用需求。装置拆解后仅为几个独立的板件与杆件，清洁时可以直接接触料道与切刀部位，能够快速清理残留的葵花籽碎屑，避免物料残留滋生细菌，满足食品接触类器具的清洁要求。

　　在结构细节的处理上，进料滑槽的底部设置有微小的倾斜角度，能够让葵花籽在推送过程中自然保持平躺姿态，保证切刀下落时能够沿着葵花籽的径向完成切片，避免出现斜切、切碎的问题。切刀构件的上部设置有按压受力面，面积适配手指按压的接触范围，操作时不需要施加过大的下压力即可完成切片动作，长时间操作也不会产生明显的手部疲劳。装置的出料端为开放结构，切好的葵花籽切片可以直接从端部滑出落入下方的收集容器中，不需要额外设置出料转接结构，进一步简化了整体结构，减少了物料在装置内部的残留死角。
