方形拼接式工业设备防护外壳框体

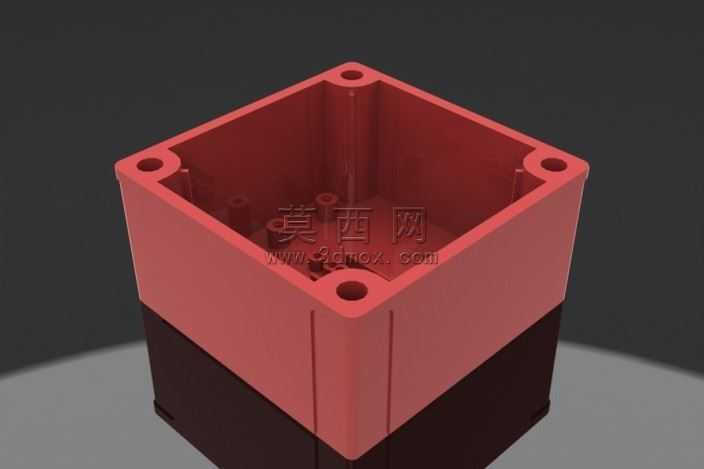

该作品为方形拼接式工业设备防护外壳框体，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各部件装配公差的合理性，对框体的拼接配合面、安装孔位做了精准的尺寸约束。整体框体采用上下两段式拼接结构，上段为敞口设计的框型主体，四个角位预留了贯穿式安装孔，用于后续与上盖或配套设备进行螺丝锁附固定，孔位周边做了加厚处理，提升安装部位的结构强度，避免锁附时出现应力开裂问题。框体内壁设置了多条纵向加强筋，既可以提升框体整体的抗形变能力，也能为内部安装的元器件提供定位导向的作用，下段为封闭的底座结构，与上段通过止口结构配合，拼接后可保证整体的密封性与结构同轴度。渲染阶段采用哑光工程塑料材质，还原了工业注塑外壳的真实质感，色彩选用辨识度较高的红黑撞色设计，上段为醒目的红色，下段为沉稳的深黑色，既符合工业设备的视觉识别需求，也能清晰区分上下拼接段的装配边界。设计过程中充分考虑了实际生产的工艺可行性，所有转角位置均做了圆角过渡处理，避免注塑生产时出现应力集中的问题，同时也去除了尖锐边角，提升使用过程中的安全性。框体的壁厚设计均匀，保证注塑成型时不会出现缩痕、缺料等缺陷，安装孔的深度与直径均按照通用工业紧固件的标准尺寸设计，具备良好的通用性，可直接用于各类小型工业控制模块、电气元件的外部防护，也可作为小型设备的承载外框使用。建模时对各特征的参数做了可编辑化设置，后续可根据实际使用需求快速调整框体的长宽高尺寸、安装孔位间距、壁厚等参数，适配不同规格的内部元件安装需求，整体结构简洁实用，兼顾了结构强度、装配便捷性与生产工艺性。
