万向调节磁性表座百分表夹持支架

　　在机加工现场的形位公差检测环节，这类带万向调节臂的磁性底座是百分表、杠杆表安装固定的核心辅具，日常工件装夹找正、主轴跳动检测、导轨直线度校验、工装装配同轴度调整等场景都离不开它的支撑。不同于普通固定式表架，这款磁性底座的核心功能是通过底部磁体的通断控制，实现快速在导磁金属工作台、机床床身、工件表面的吸附固定与拆卸，无需额外打孔或装夹固定，不会破坏被测面的表面质量，适配车间内绝大多数铸铁、钢制设备的安装基面。

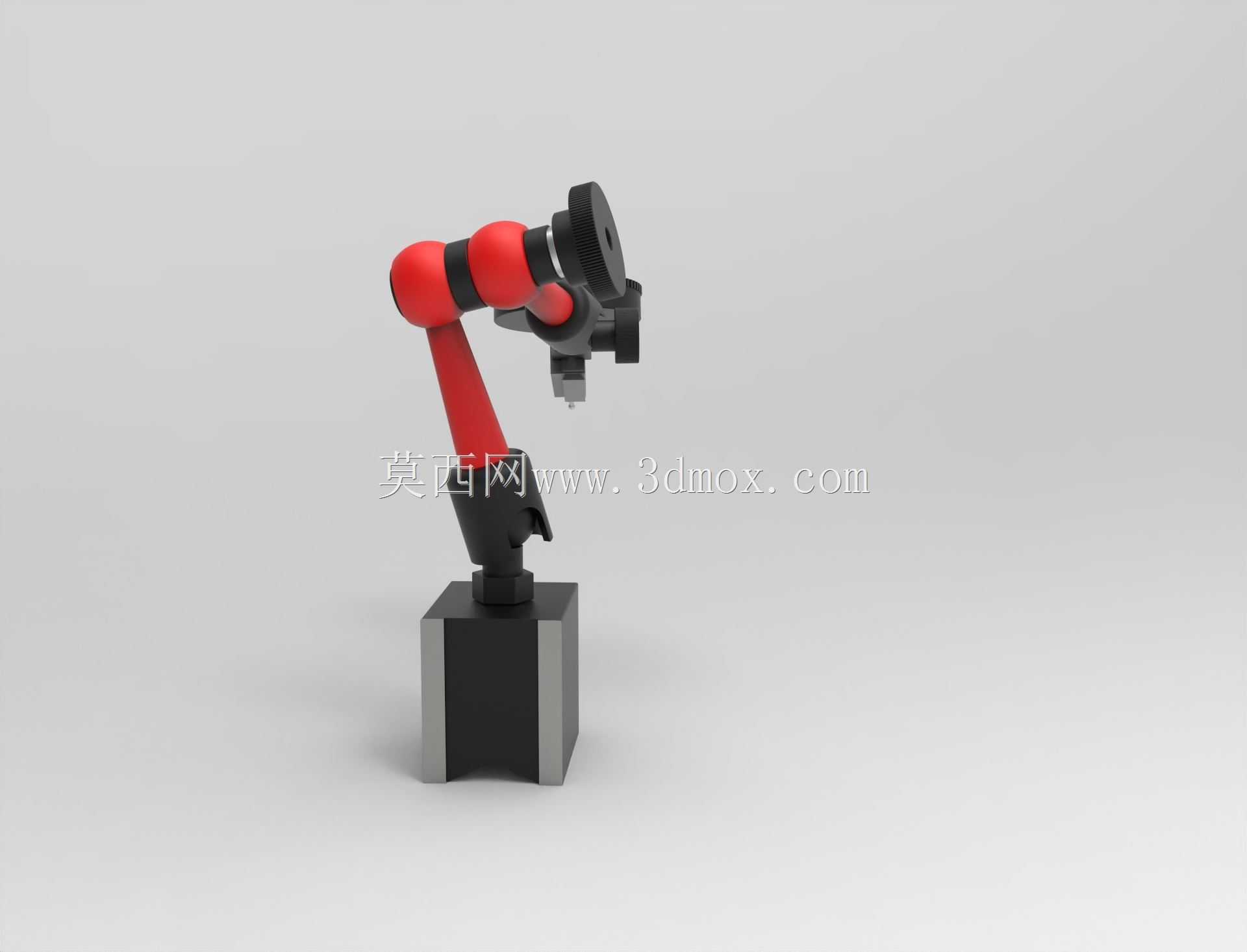

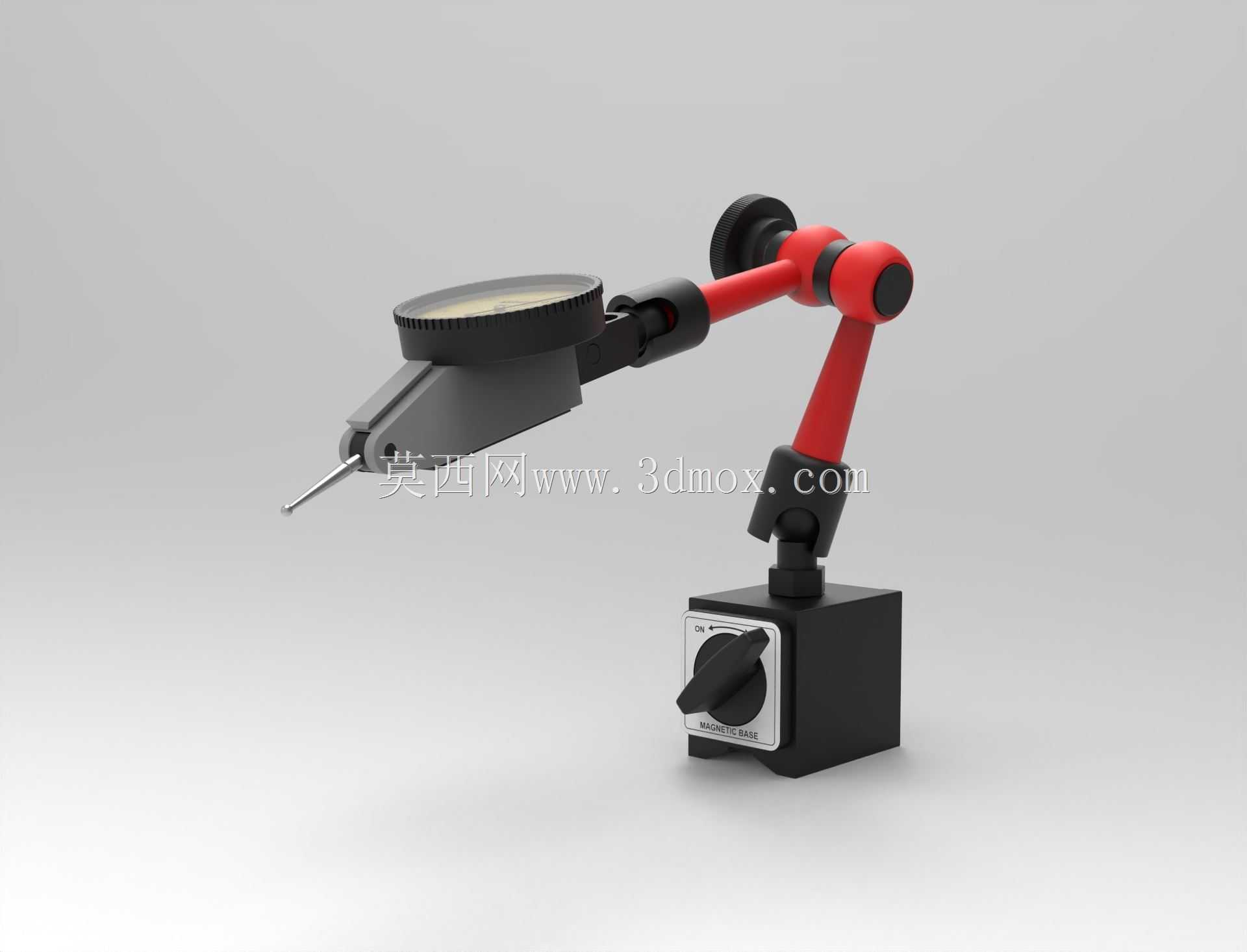

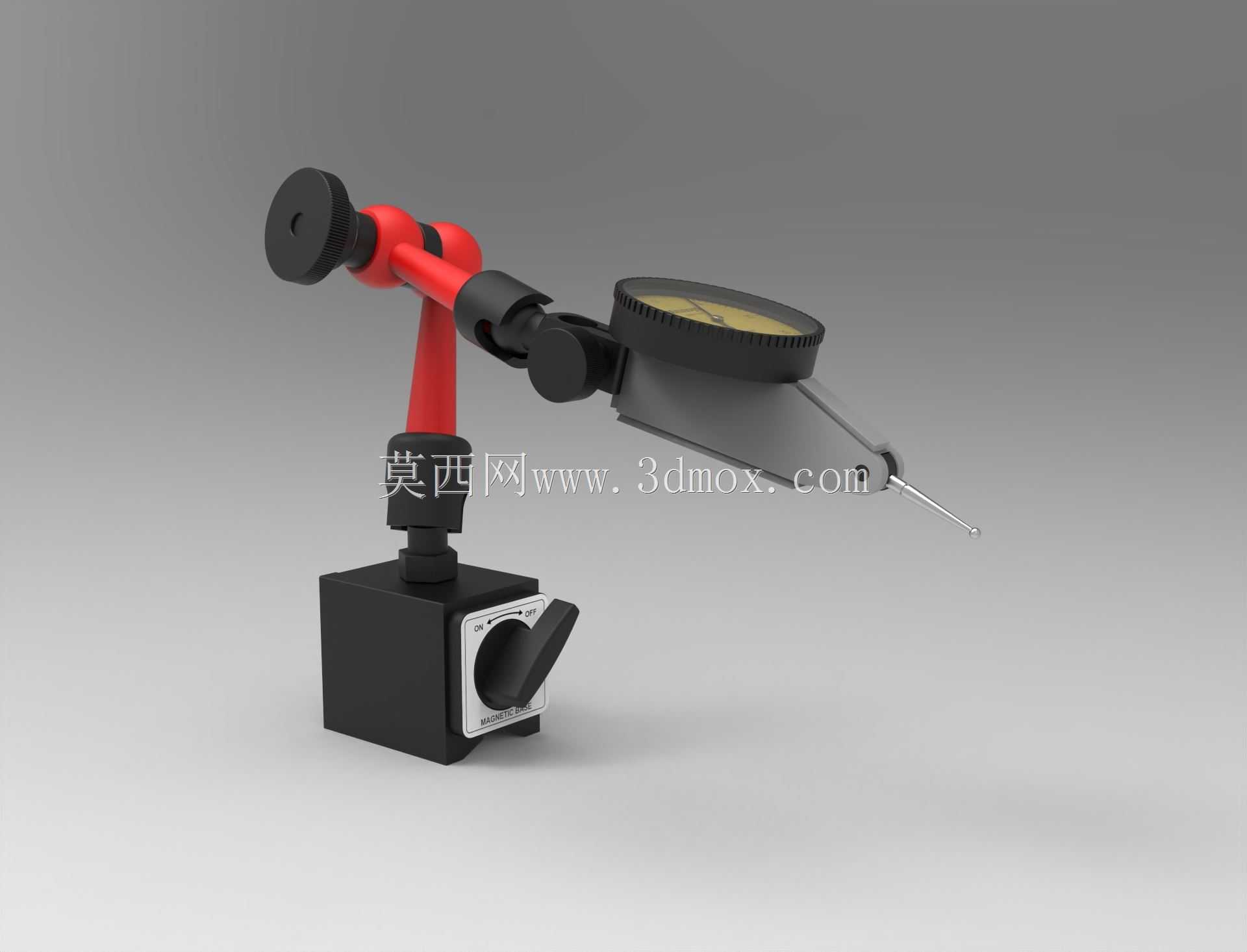

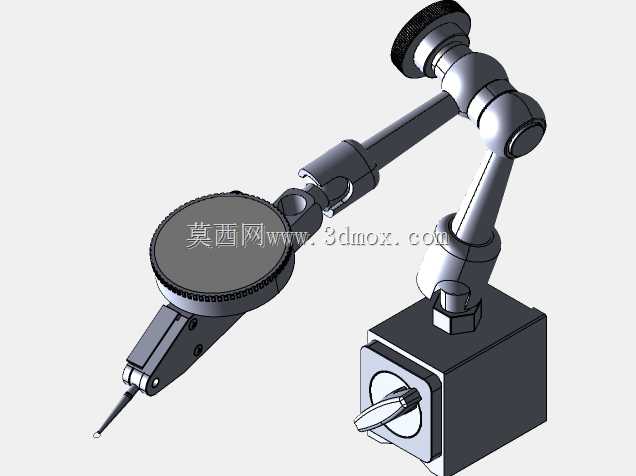

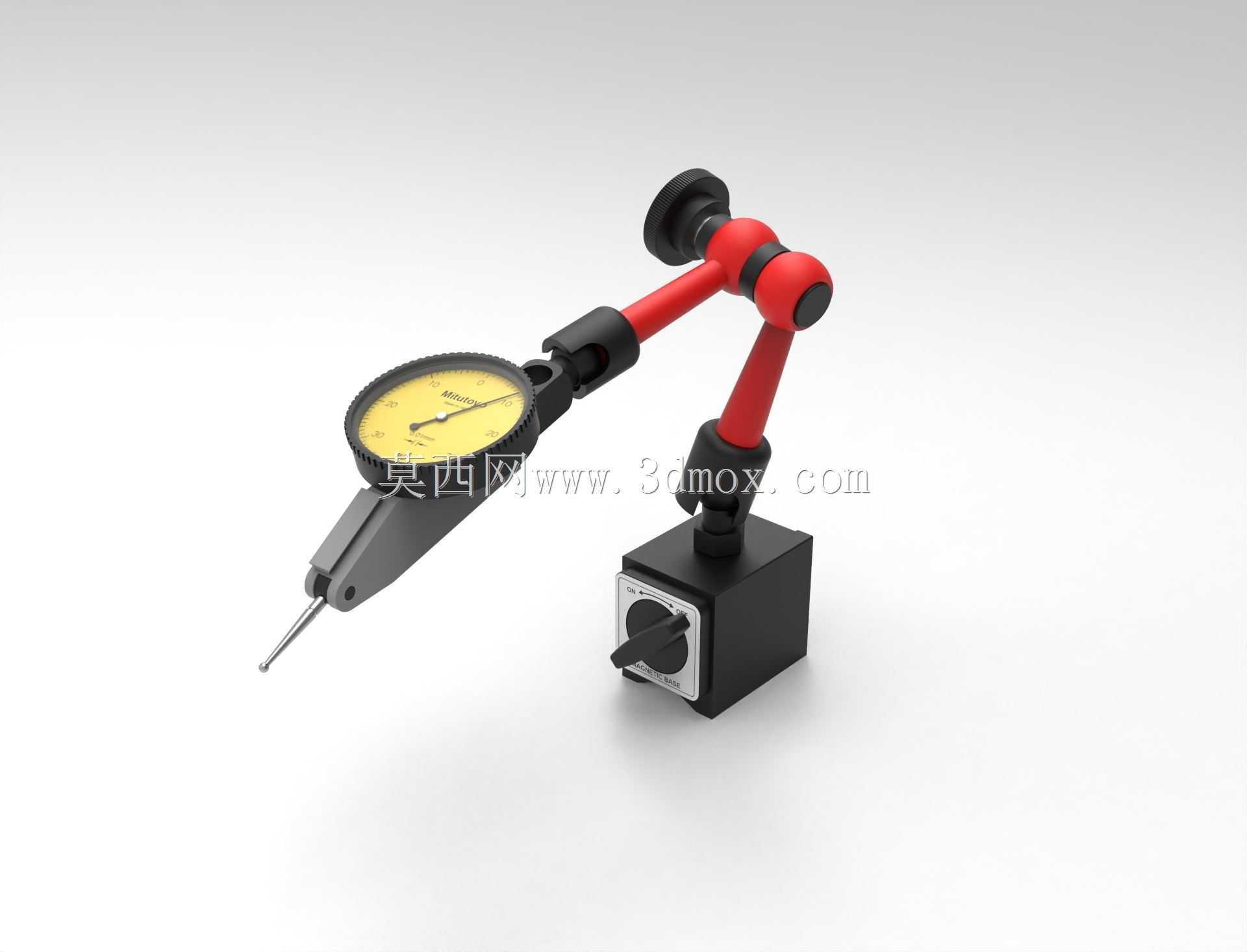

　　从结构设计逻辑来看，整个支架分为三个功能段：底部的磁座本体、多关节可调的连接臂、顶端的表具夹持端。底部磁座采用旋转开关控制内部磁路的通断，当开关拨至导通位时，磁体的磁力线穿过底座外壳形成闭合回路，在底座底面产生足够的吸附力，可承受表具自重以及测量过程中轻微的触碰外力，不会发生滑移；开关拨至断开位时，磁路在底座内部形成短路，底面磁力大幅衰减，可轻松挪动位置，不会残留多余磁屑在安装表面。磁座本体的外形做了方正切角处理，底面平面度控制在较高精度范围内，保证吸附时与安装基面完全贴合，避免因接触面间隙导致的支架倾斜，影响测量读数的准确性。

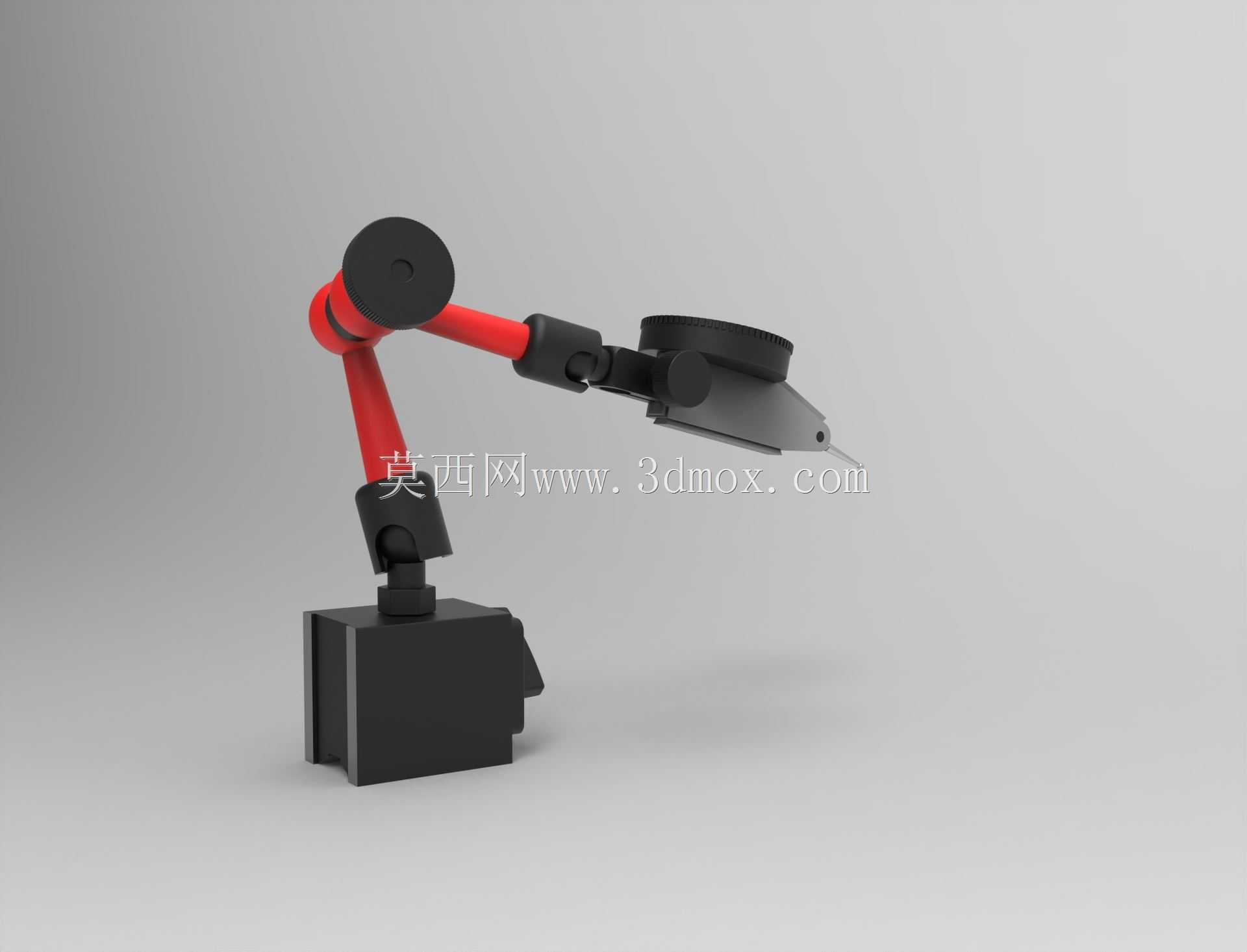

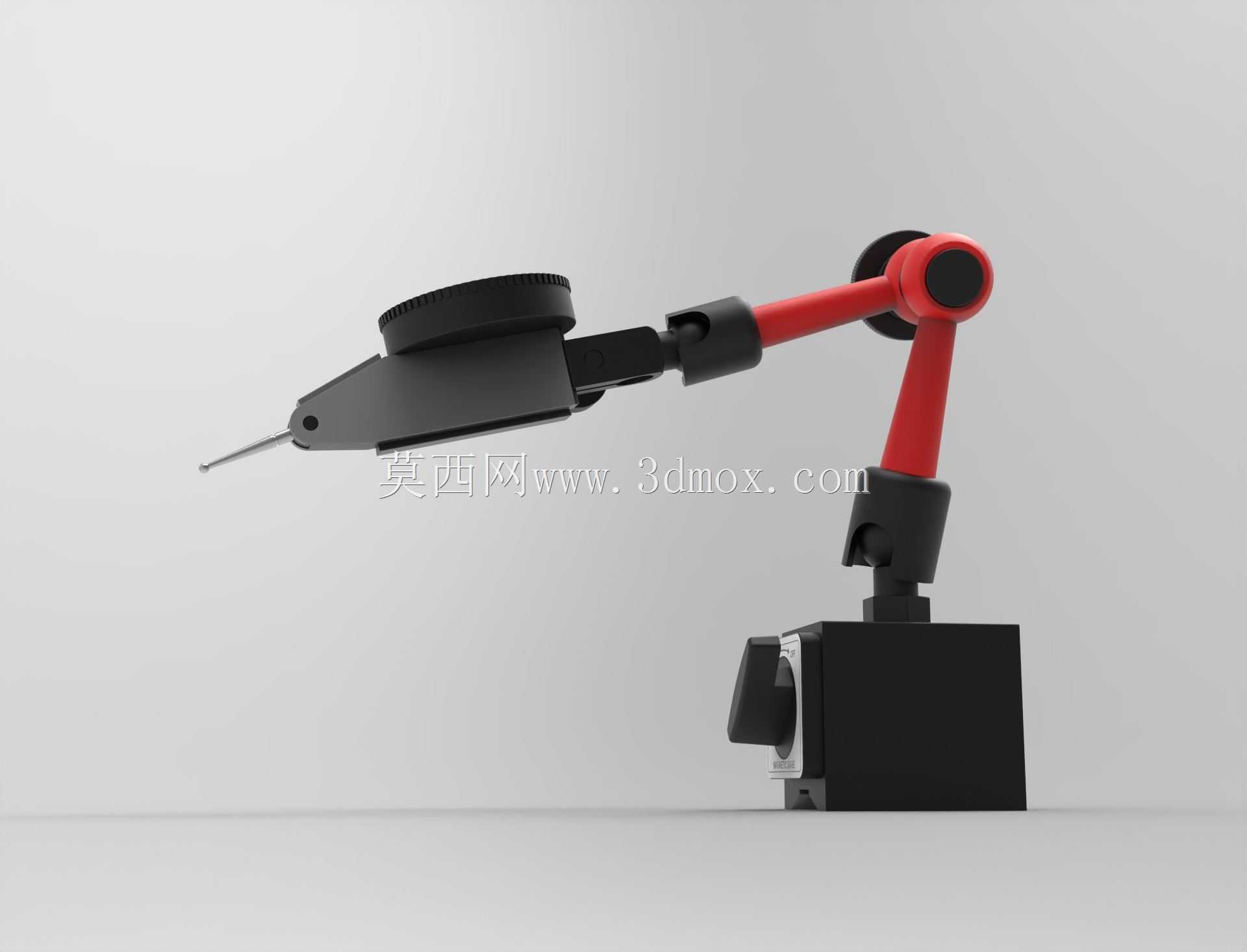

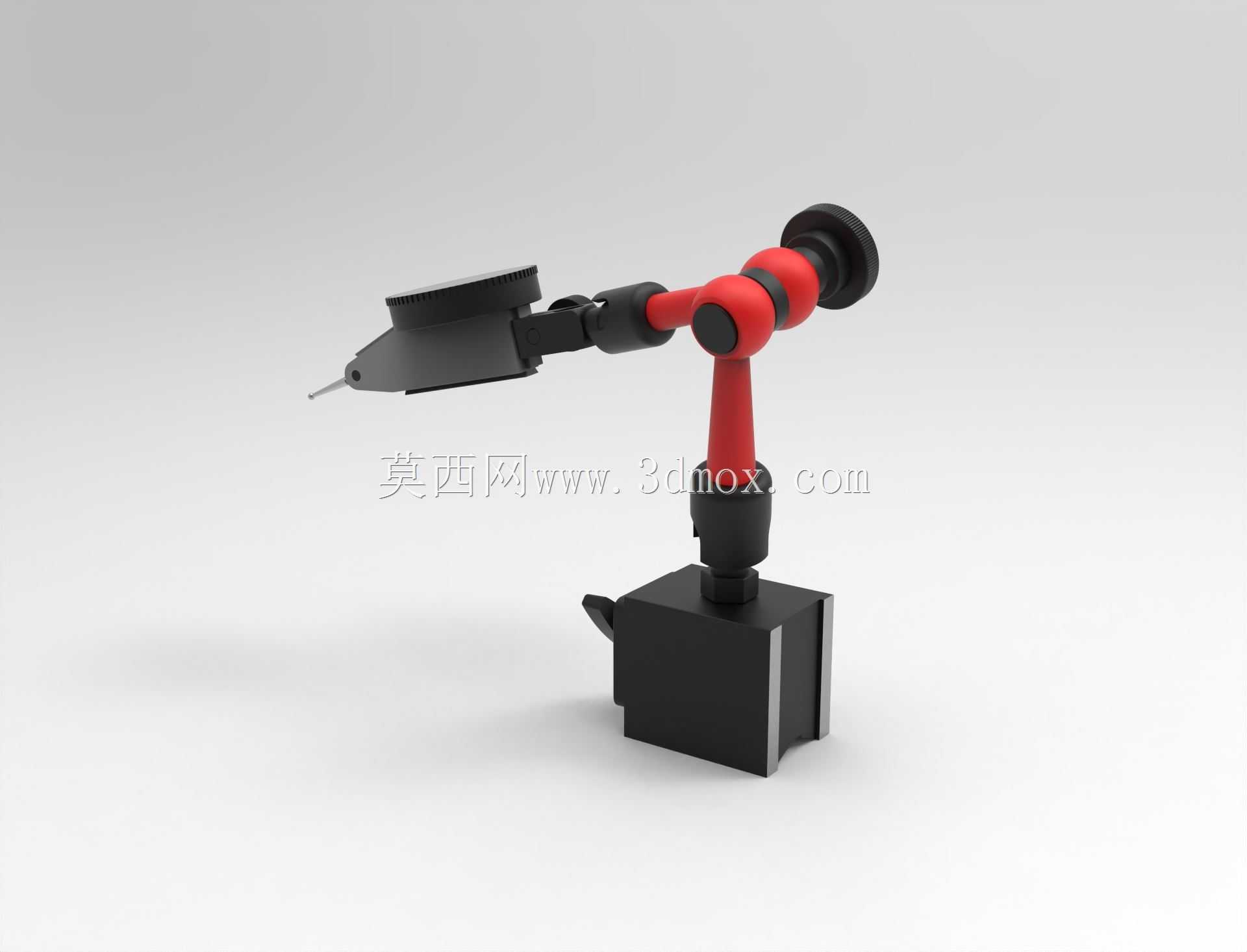

　　中间的多关节连接臂采用分段式铰接结构，每一段臂杆的关节处都设置了锁紧机构，调整时可松开锁紧旋钮，将臂杆摆放到任意空间角度，适配不同高度、不同方位的测量点位，调整到位后拧紧旋钮即可将所有关节锁死，保证测量过程中支架不会发生位移或下垂。臂杆采用刚性与韧性平衡的材质制作，既不会因为自身重量产生挠曲变形，也能在受到意外碰撞时产生轻微缓冲，避免硬弯折损坏关节结构。关节的转动阻尼经过匹配设计，松开锁紧时臂杆可悬停在调整位置，不会因为自重下落，方便单人操作调整表具位置。

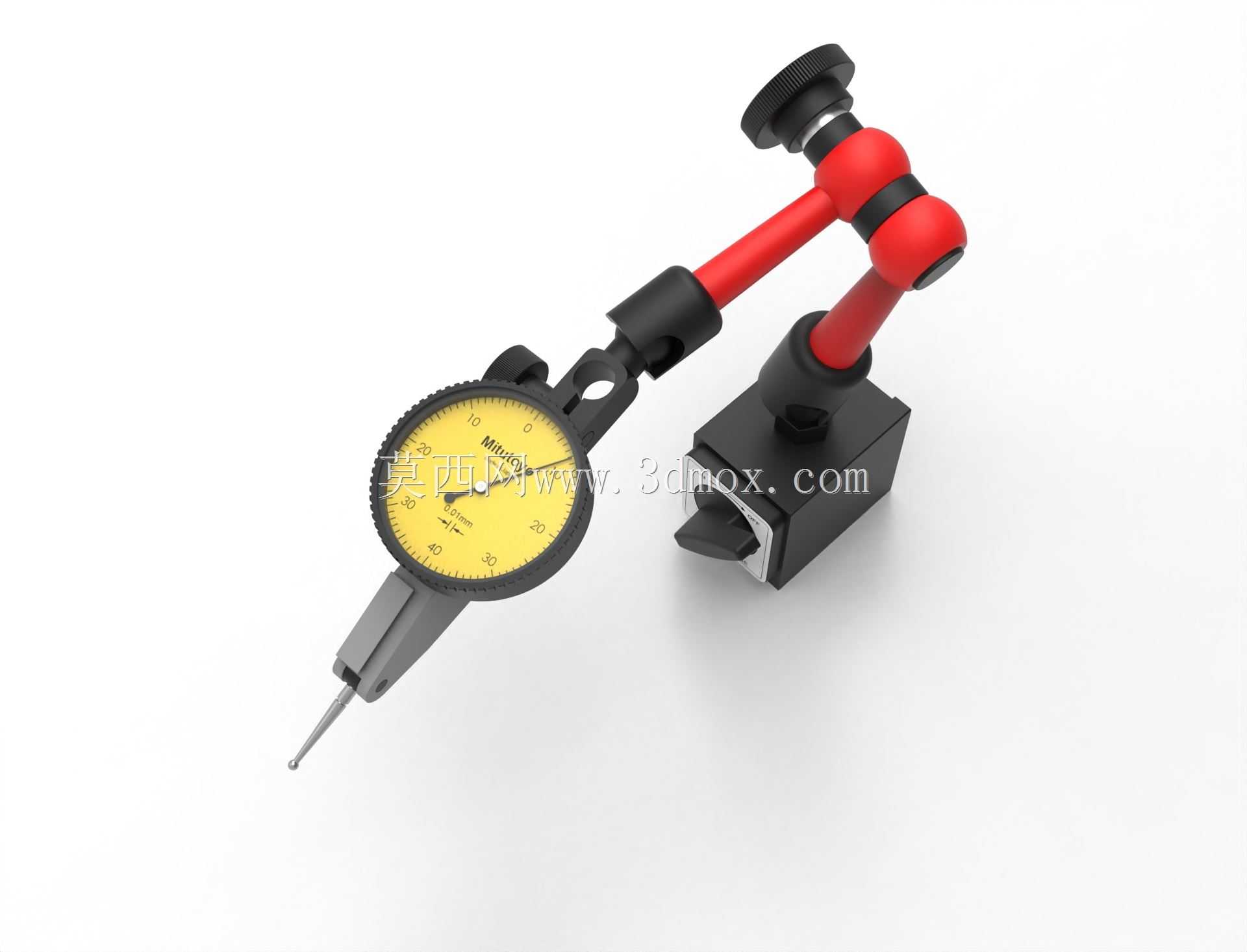

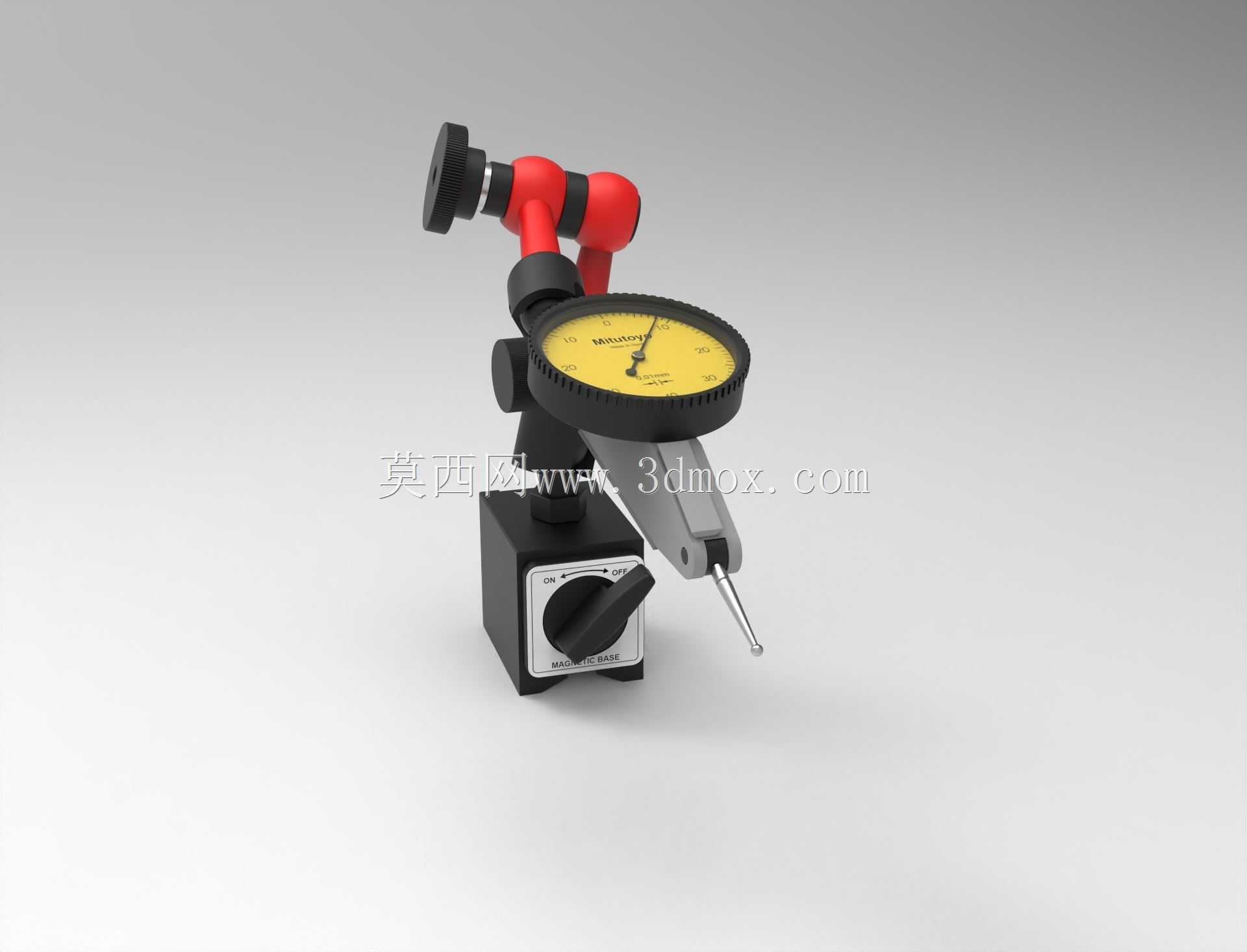

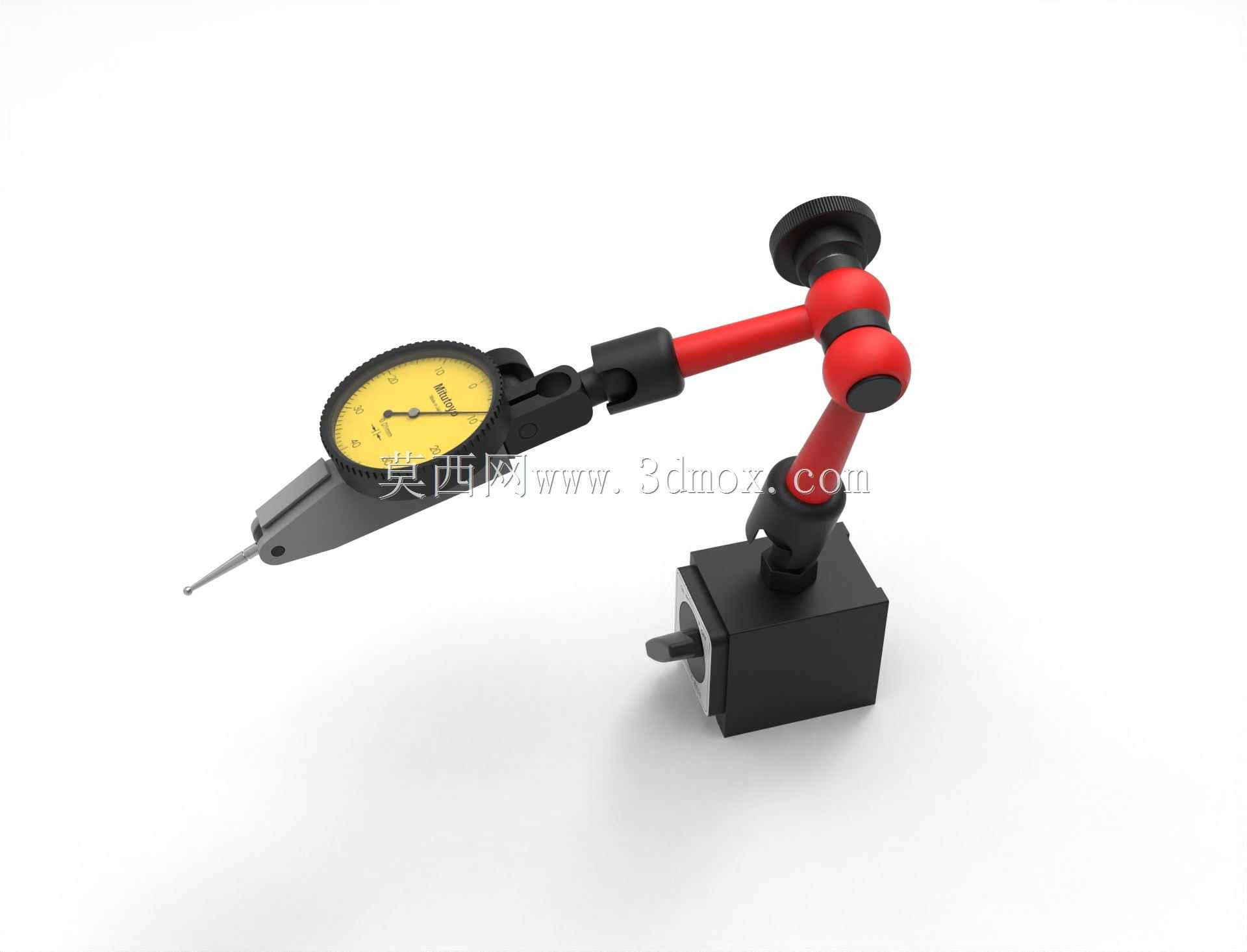

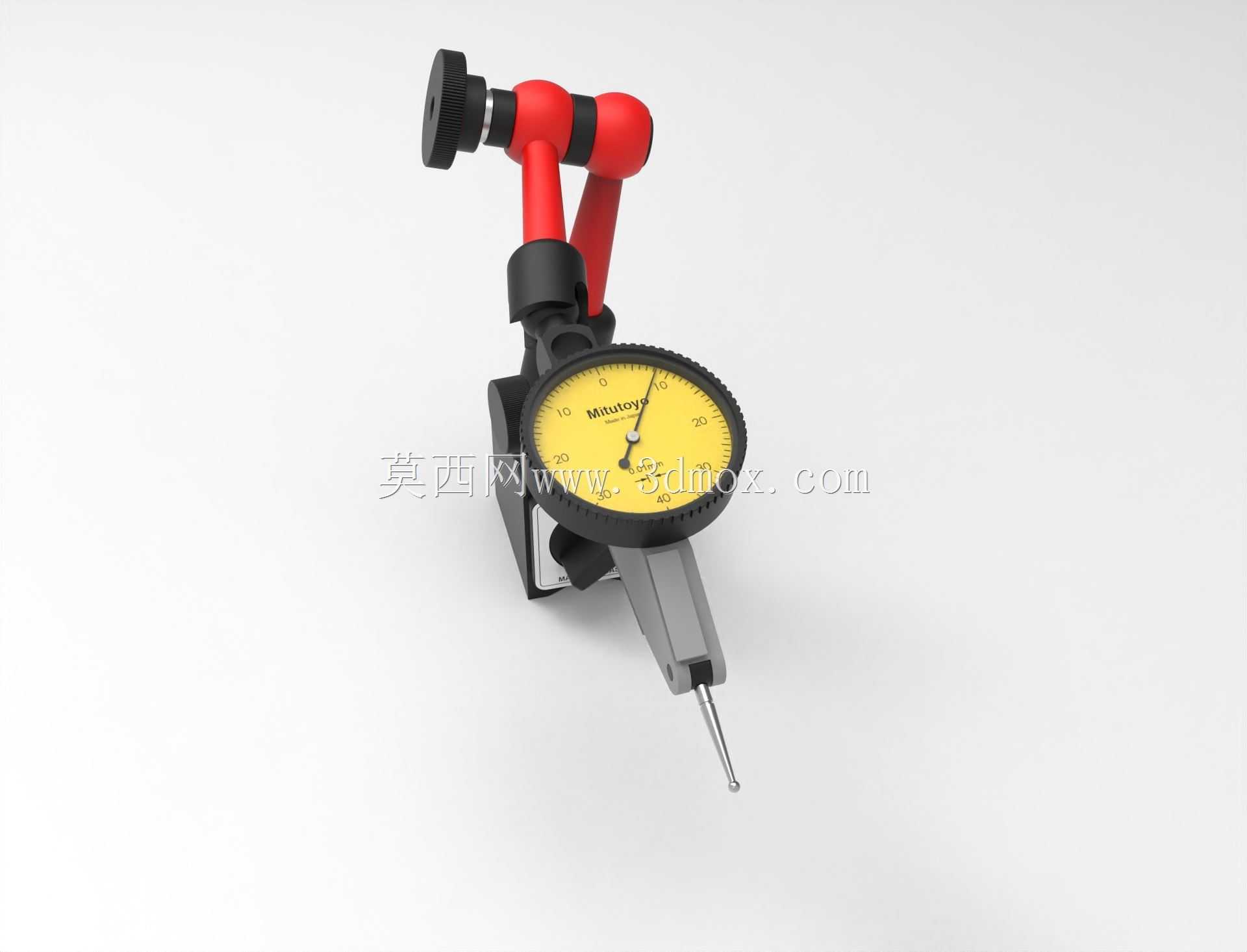

　　顶端的夹持端设计了适配百分表、杠杆表装夹柄的标准孔径，带有紧固螺钉，可兼容市面上绝大多数常规量程的百分表、千分表以及杠杆百分表的安装，夹持孔的轴线可随末端关节做小角度偏转，方便调整测头与被测面的接触角度，保证测头垂直于被测表面，减少测量余弦误差。

　　从安装边界尺寸来看，磁座本体的底面尺寸控制在常规表座的通用规格范围内，可吸附在宽度不小于50mm的平整导磁面上，完全伸展状态下臂架的可达测量高度覆盖车间常见的轴类、板类工件检测需求，折叠状态下整体体积小巧，可放入工具柜的抽屉内收纳，不会占用过多工位空间。在实际使用中，这类磁性表座不需要外接气源或电源，完全依靠机械结构与磁吸力工作，可靠性极高，在油污、切削液飞溅的车间环境下也能稳定工作，日常维护仅需定期清理底面吸附的铁屑、检查关节锁紧机构的松紧度即可，长期使用也不易出现故障。设计时特意将各关节的锁紧旋钮设置在便于手部操作的位置，操作人员戴劳保手套也能轻松完成松紧操作，调整表位的效率远高于传统的固定式表架，尤其适合多品种小批量加工场景下频繁更换测量位置的使用需求。在装配调试环节，这类表座还可用来检测工装夹具的定位面平行度、设备组装时的部件同轴度，是机械加工、设备维修、工装装配领域不可或缺的测量辅助工装。
