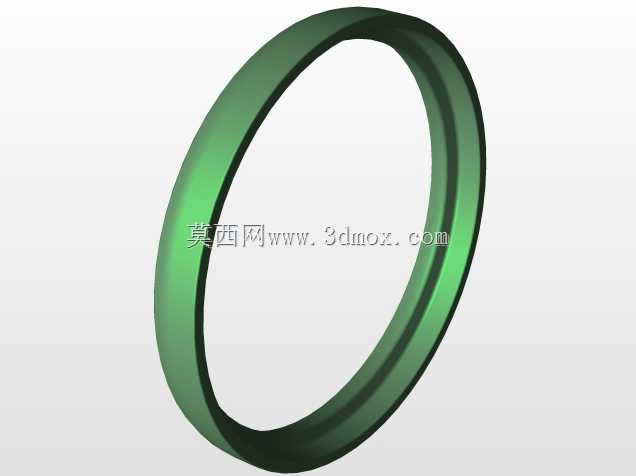

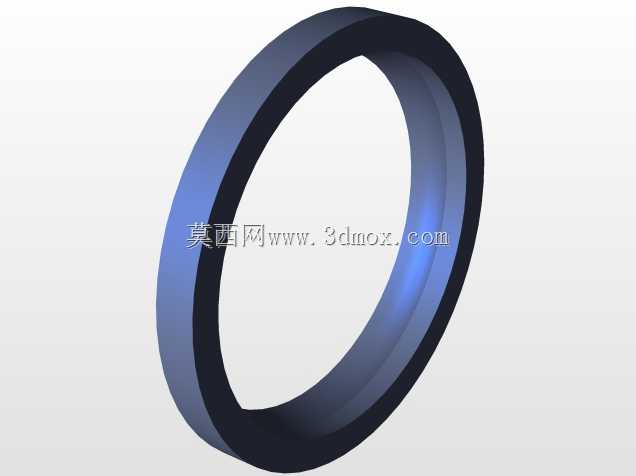

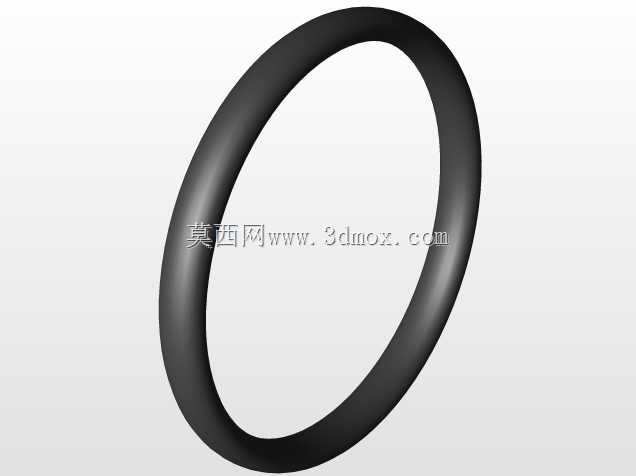

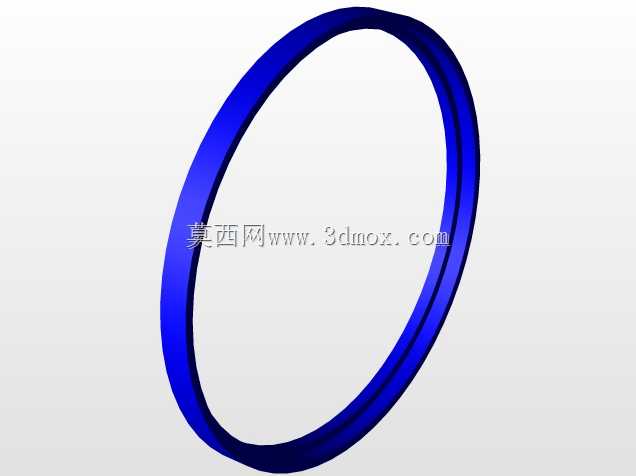

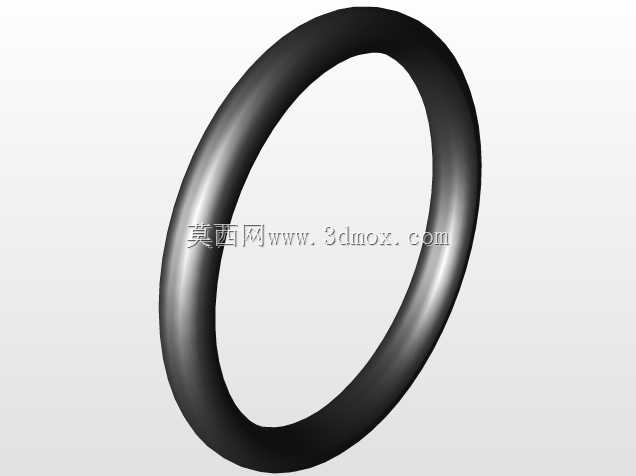

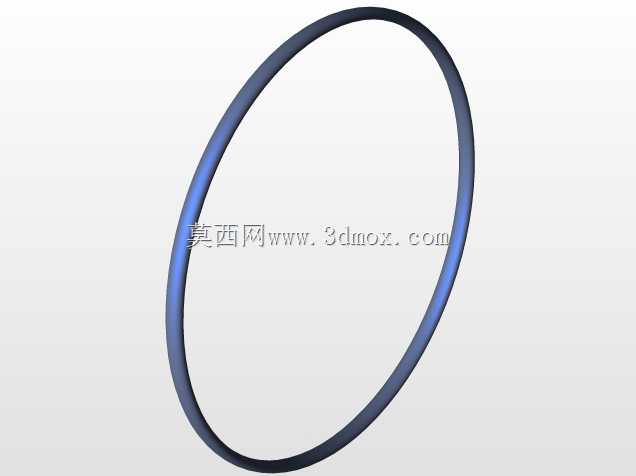

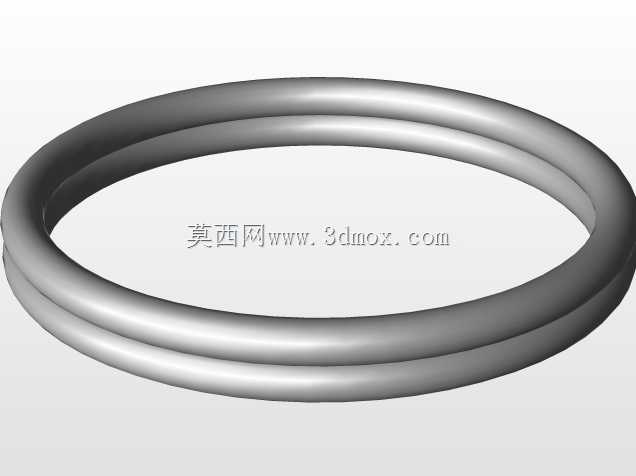

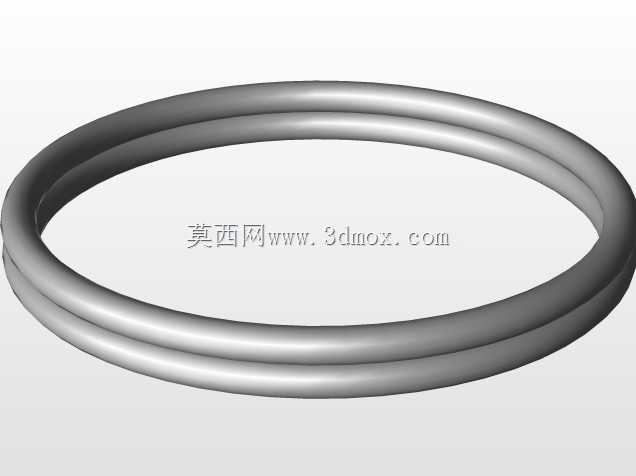

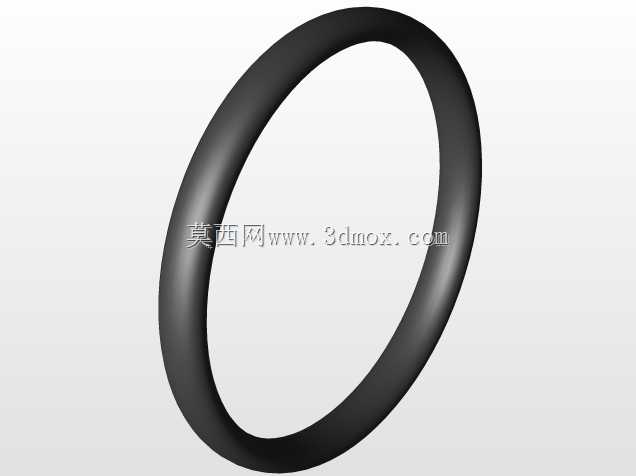

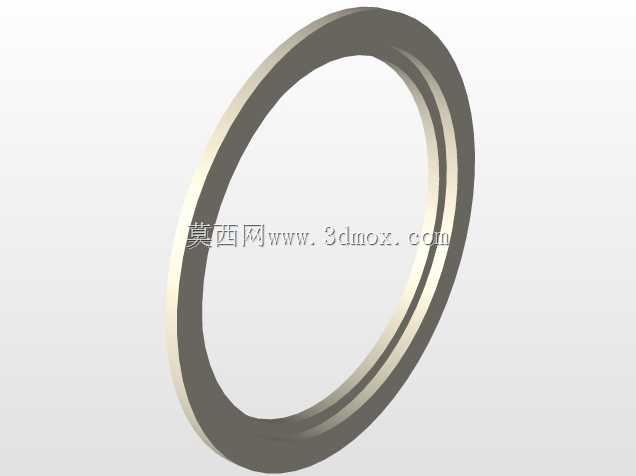

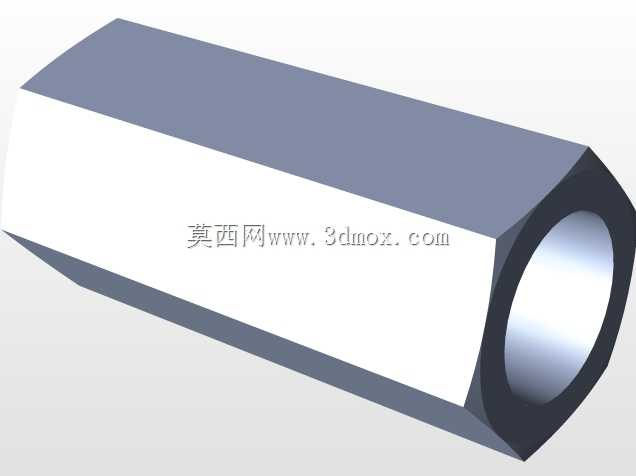

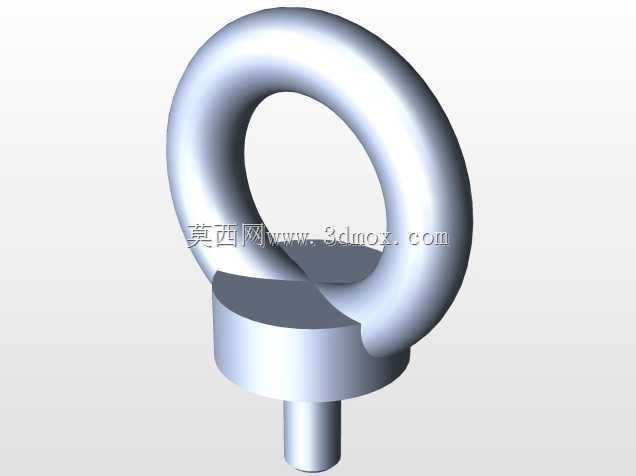

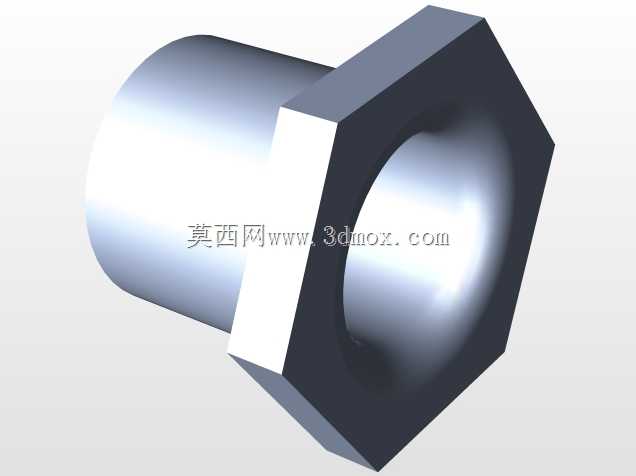

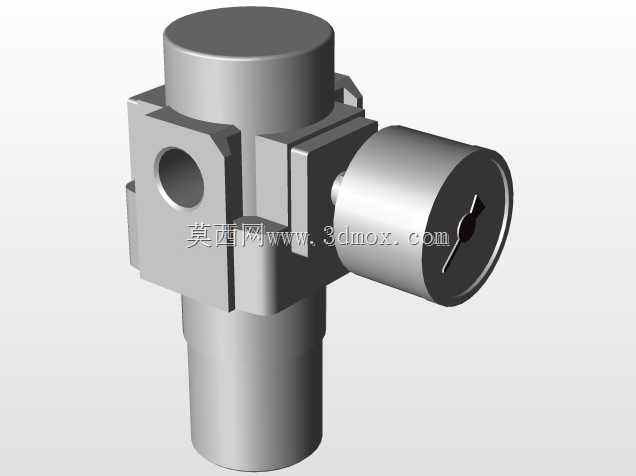

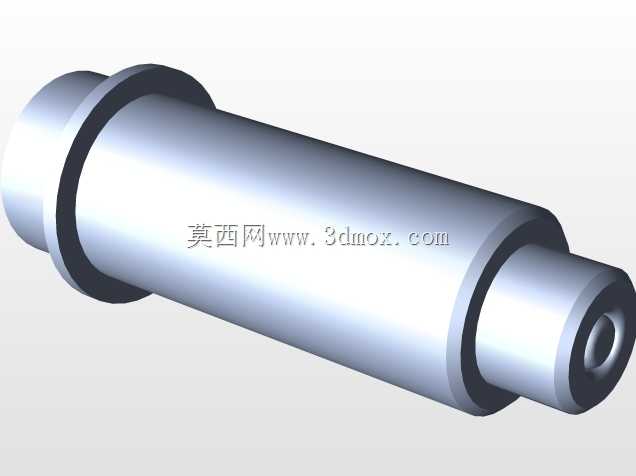

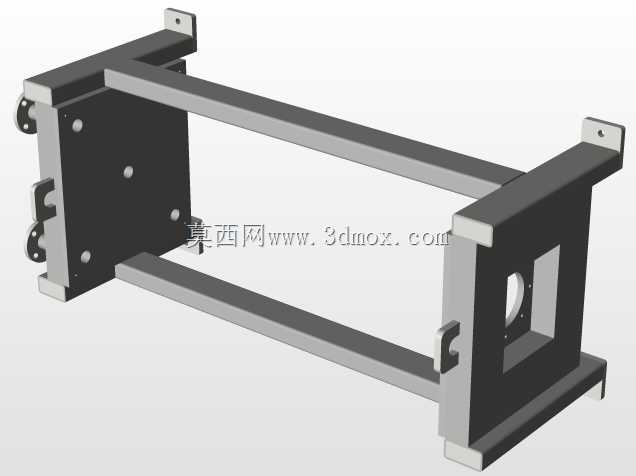

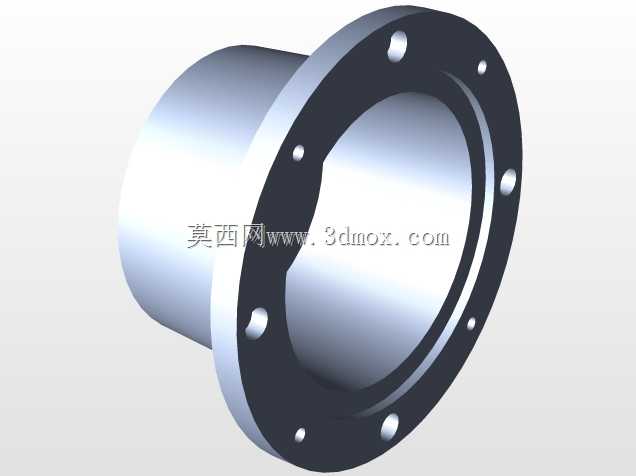

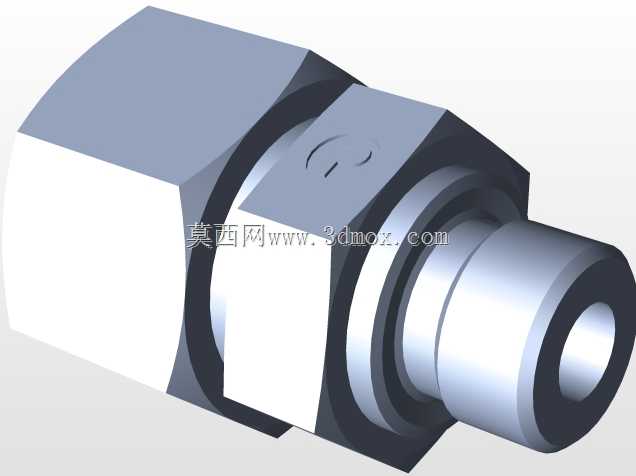

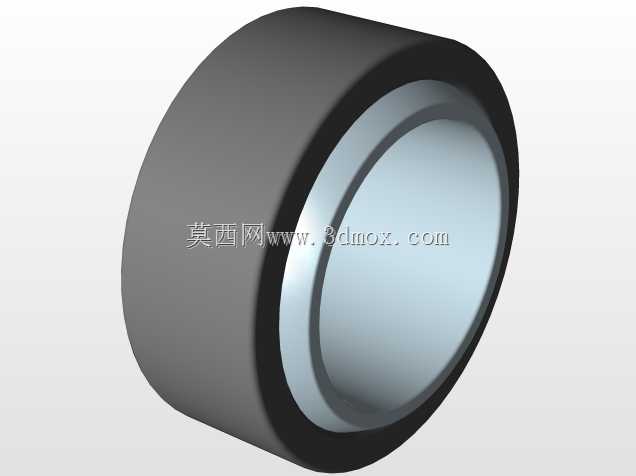

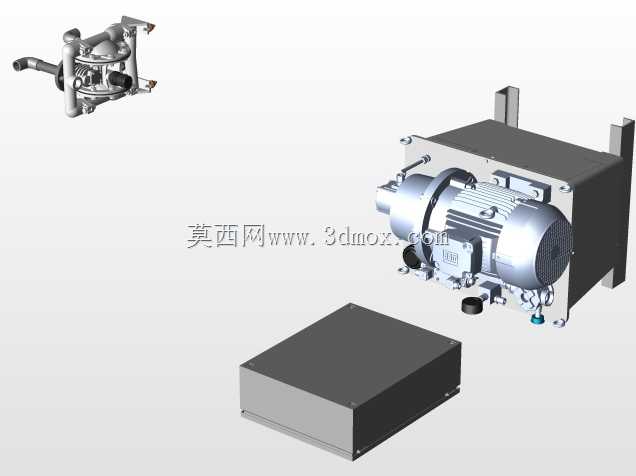

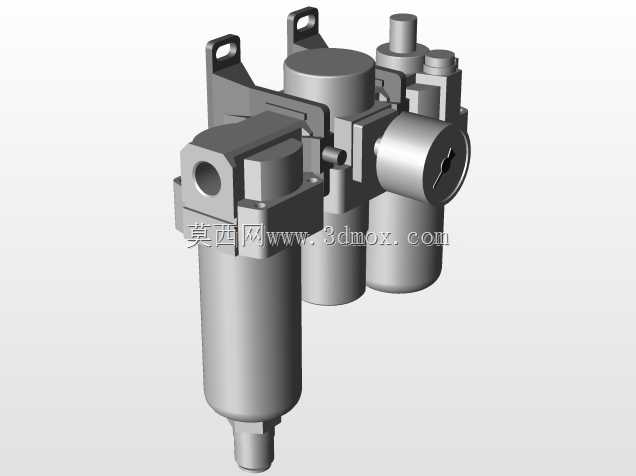

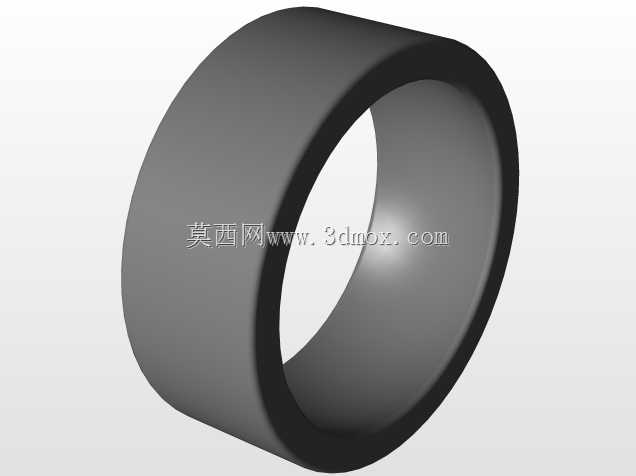

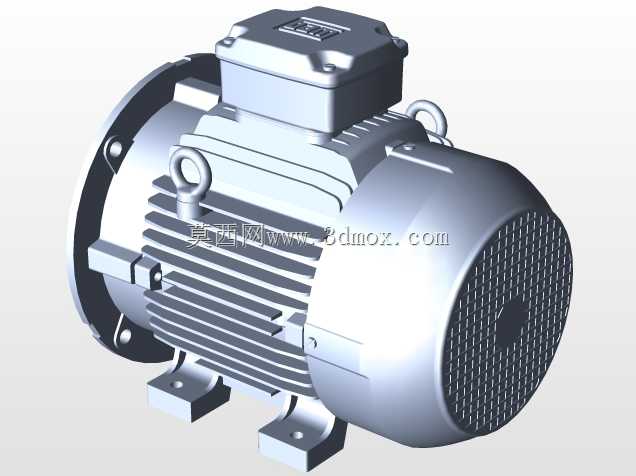

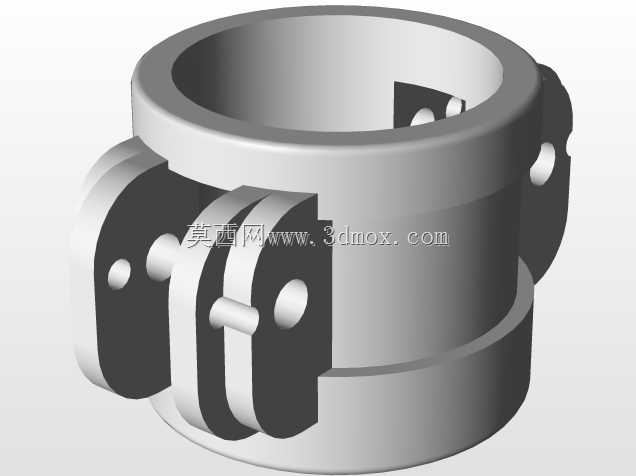

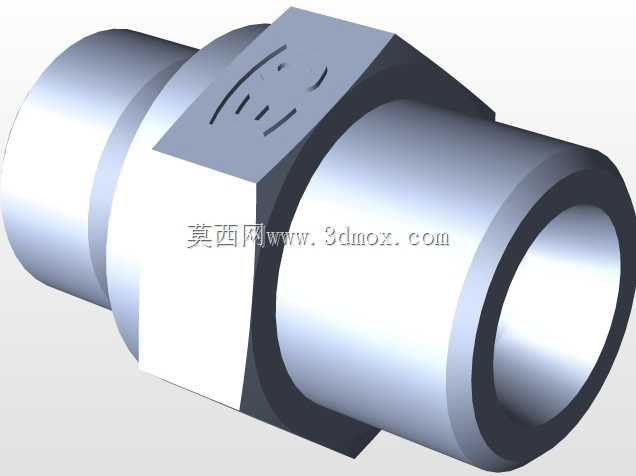

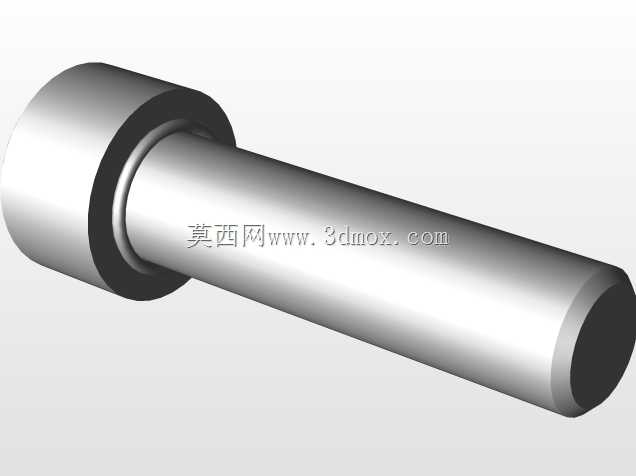

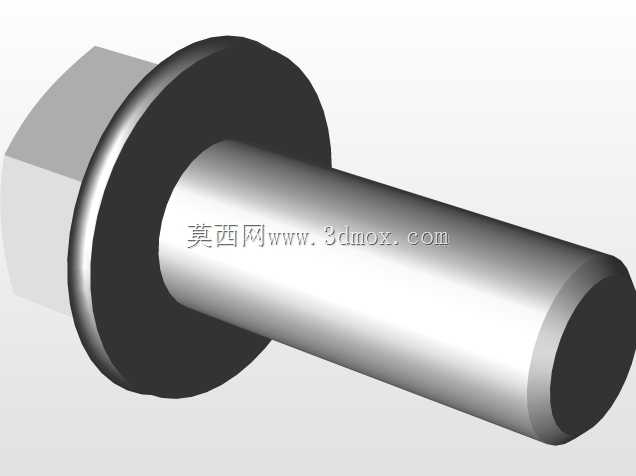

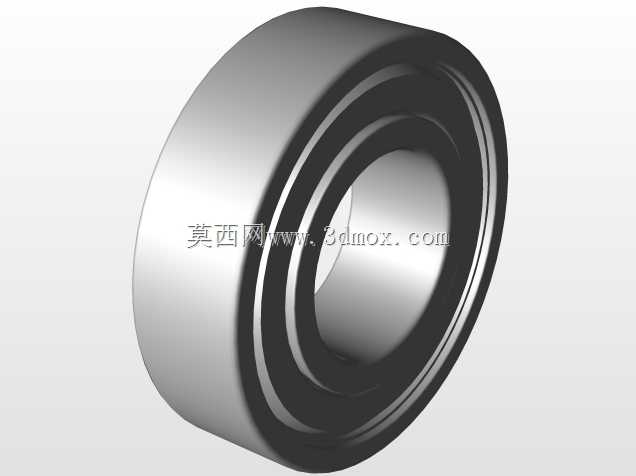

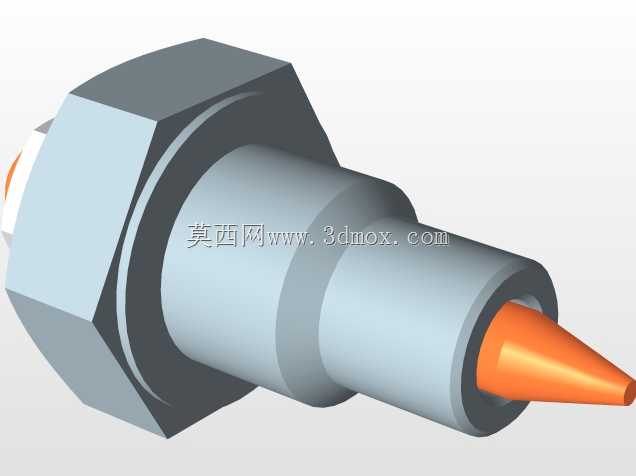

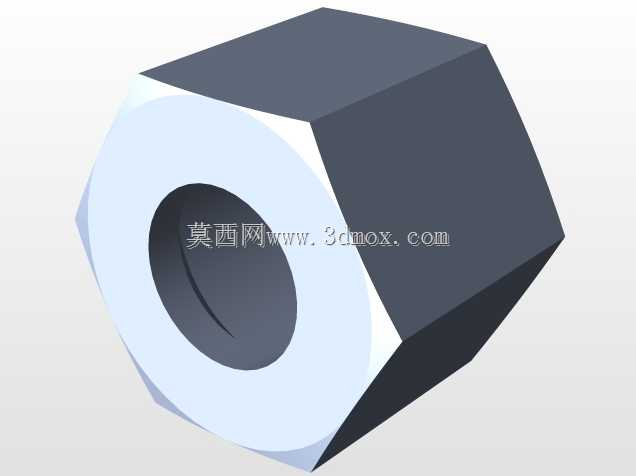

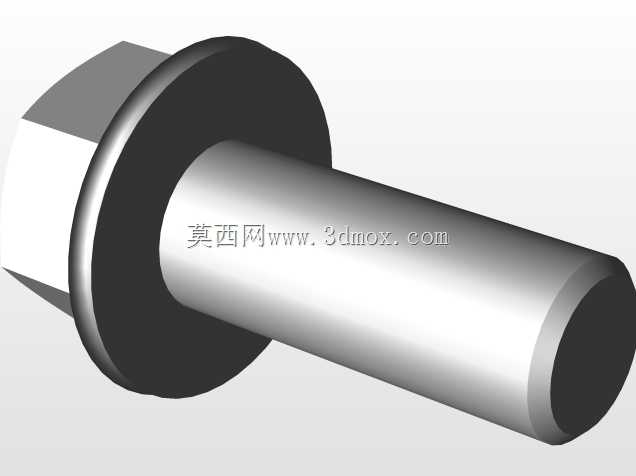

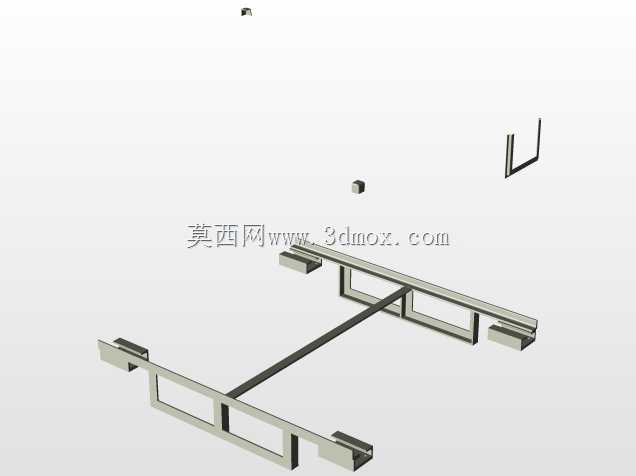

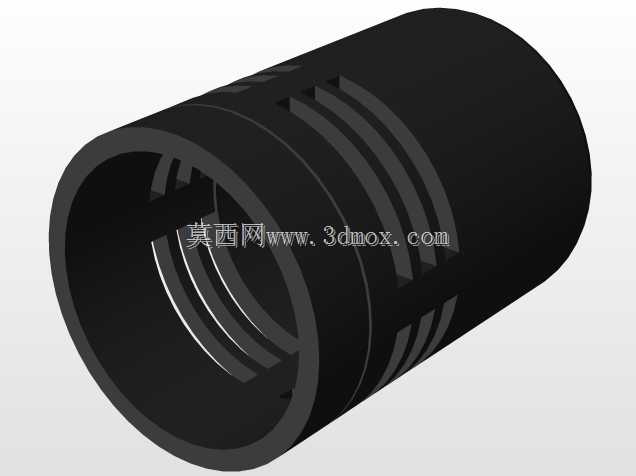

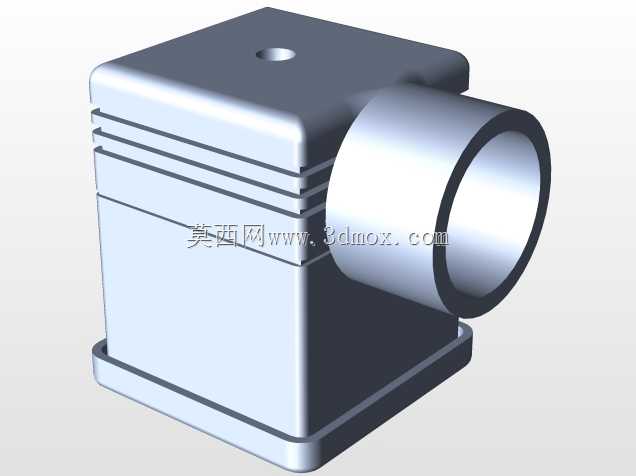

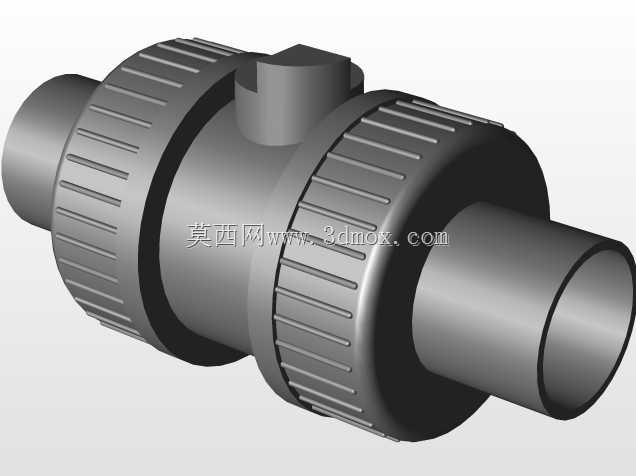

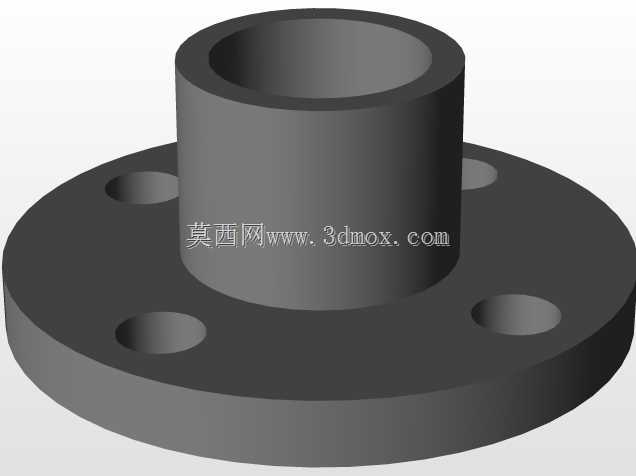

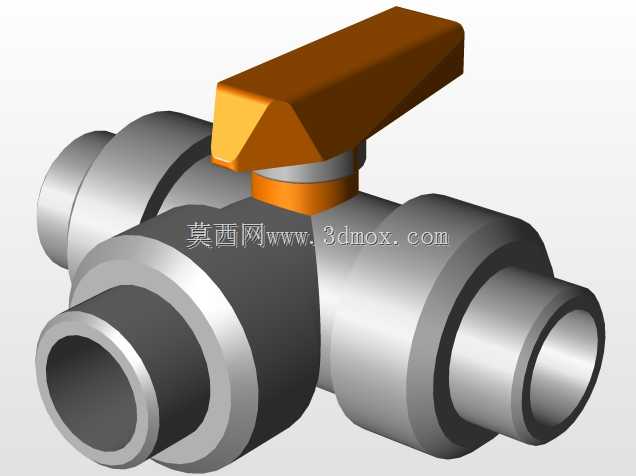

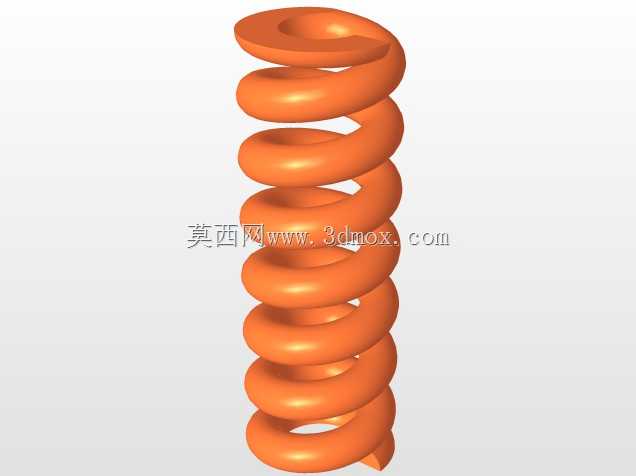

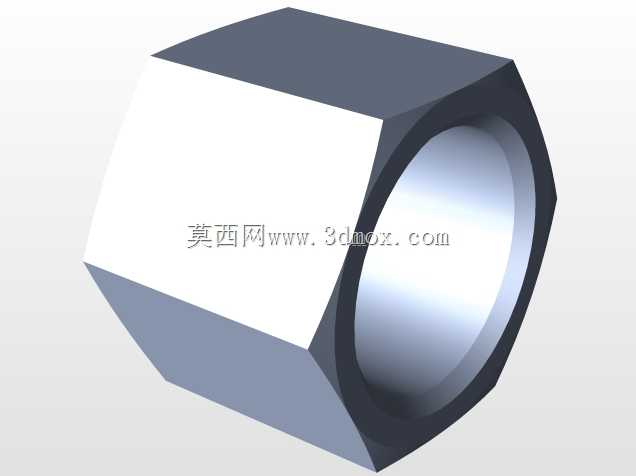

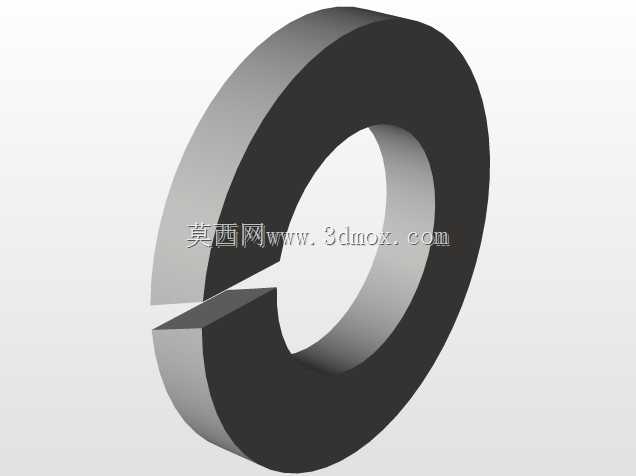

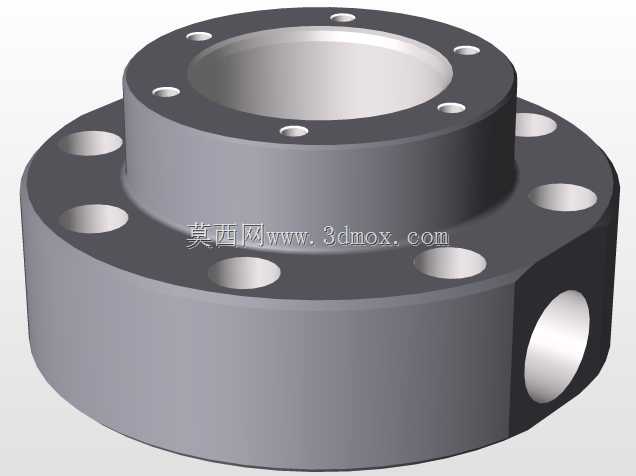

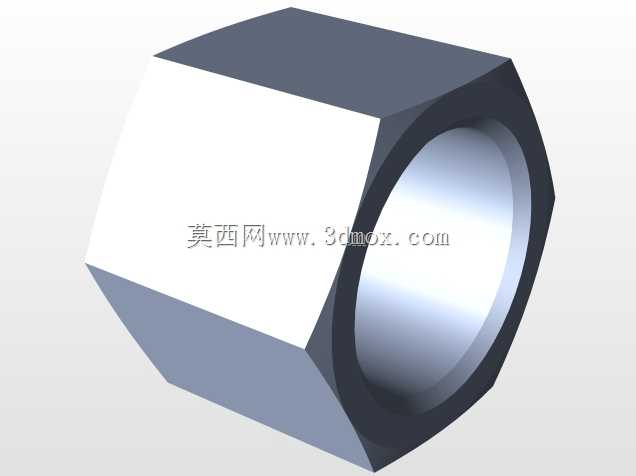

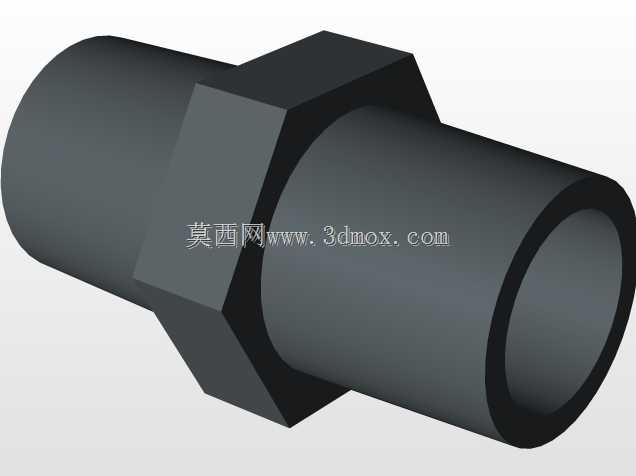

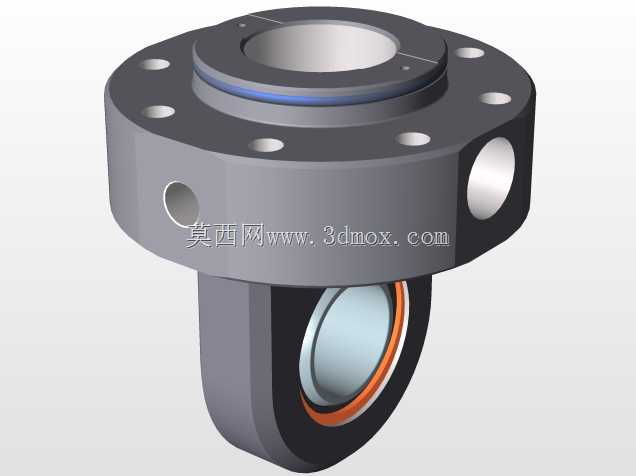

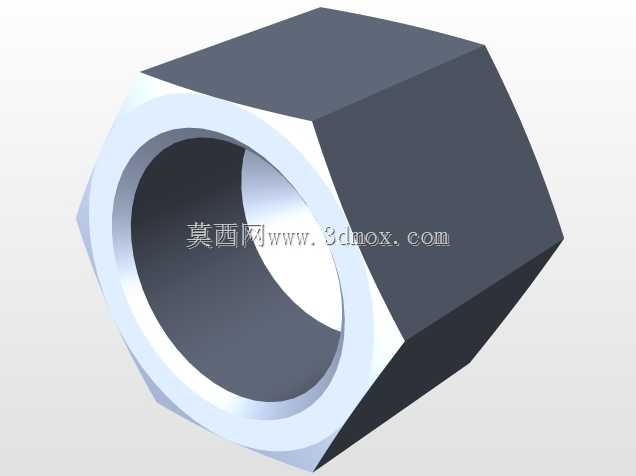

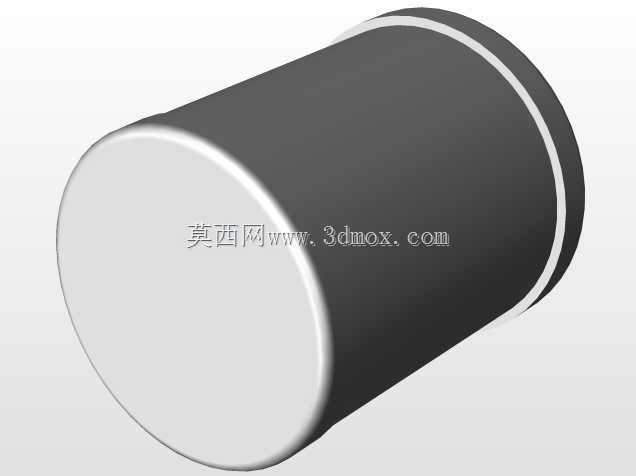

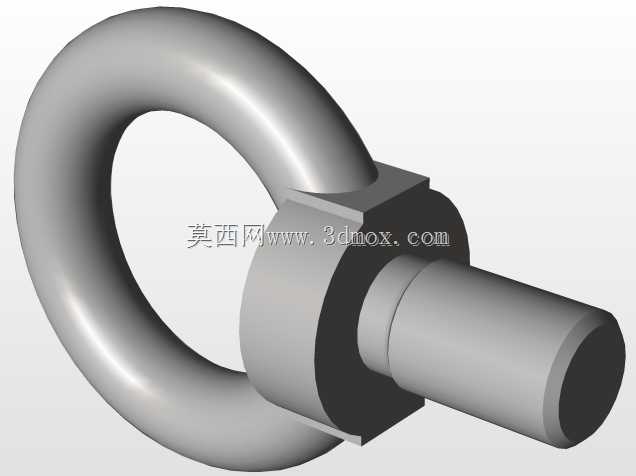

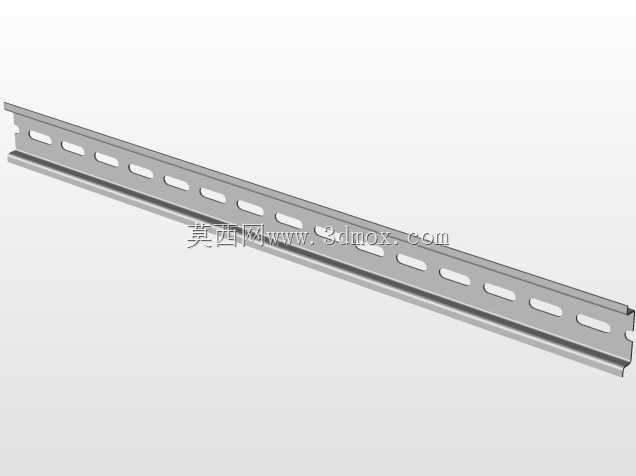

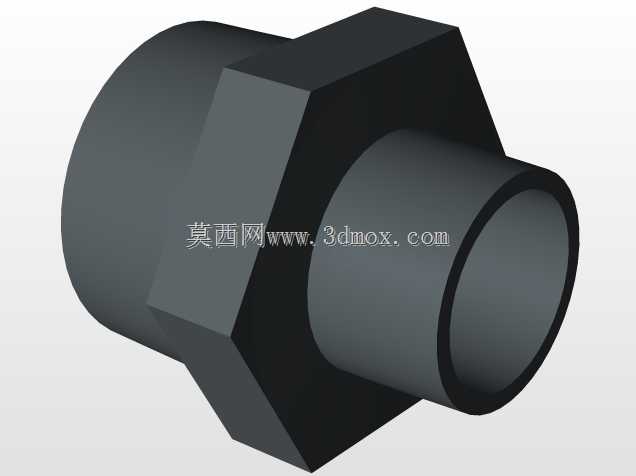

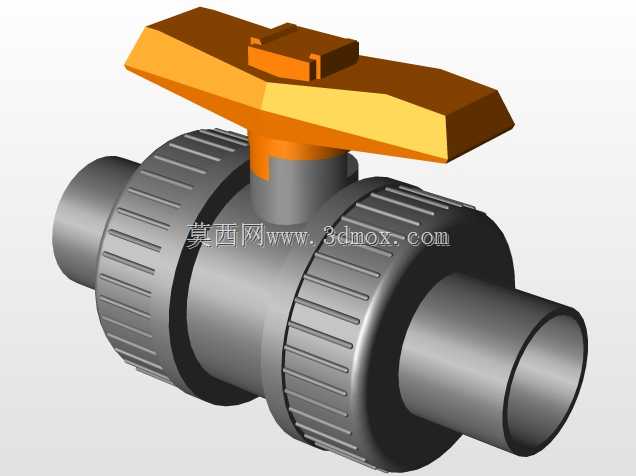

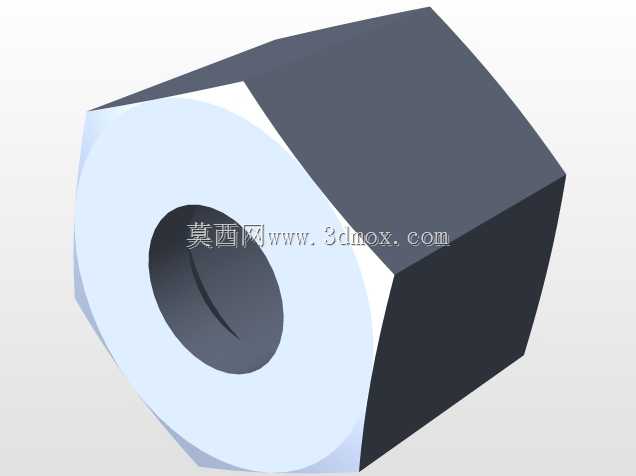

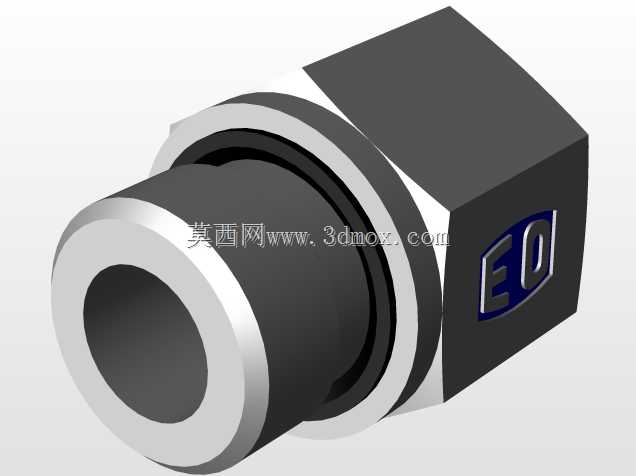

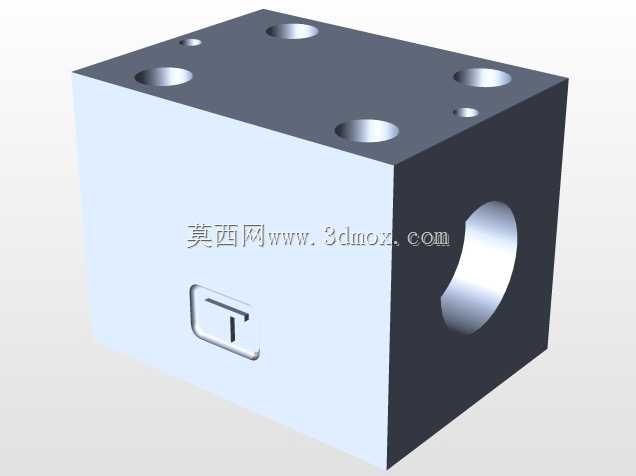

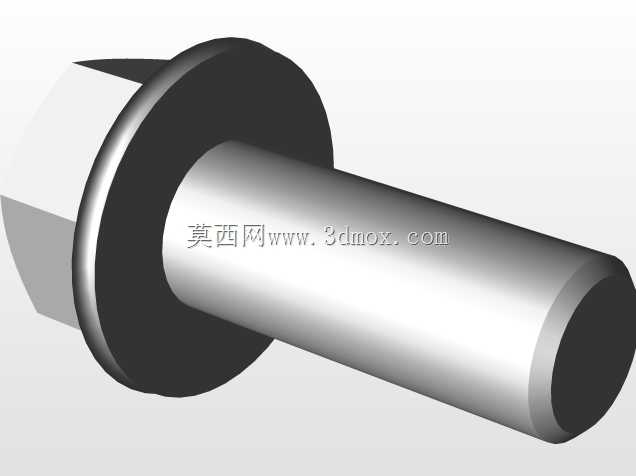

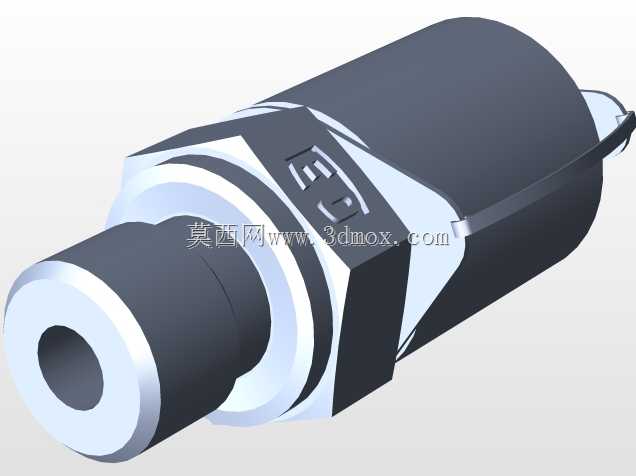

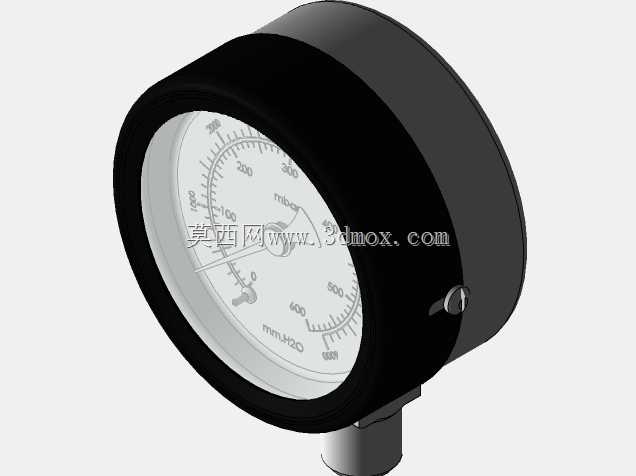

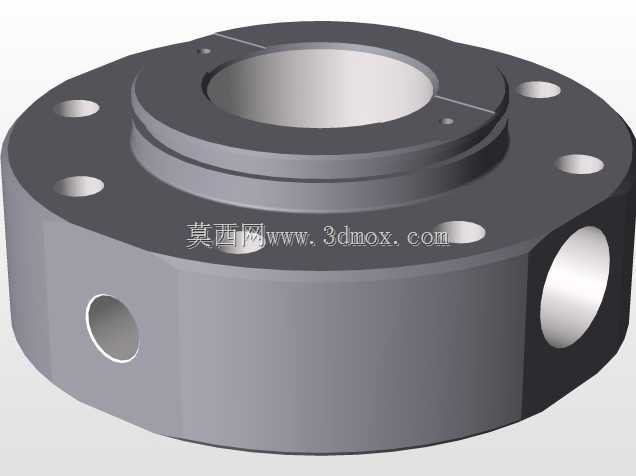

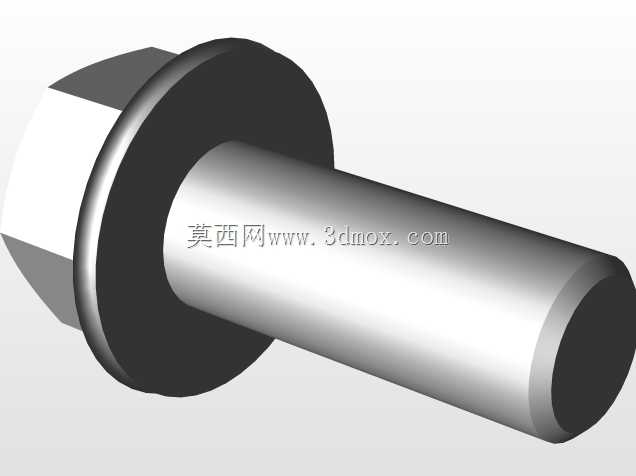

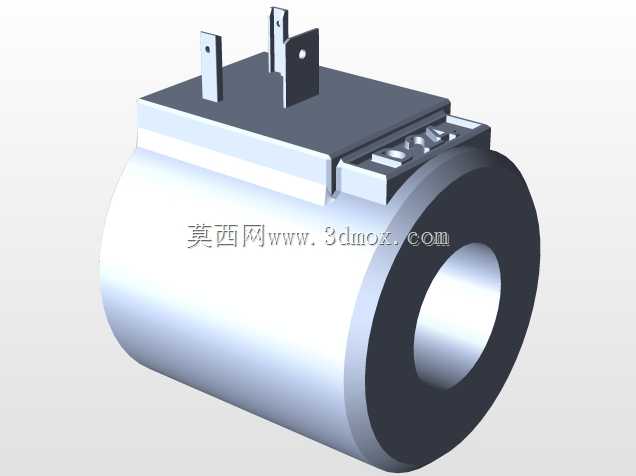

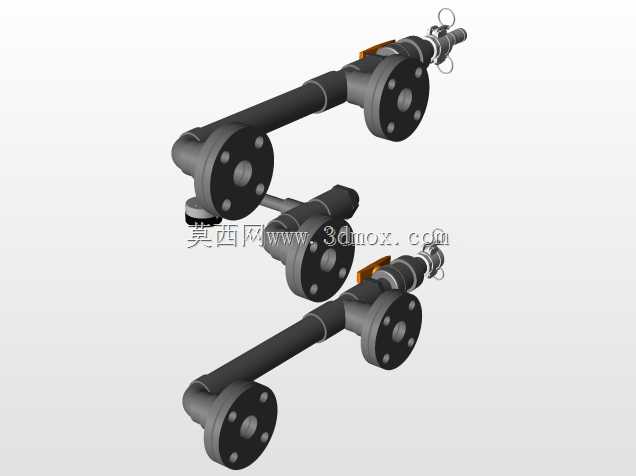

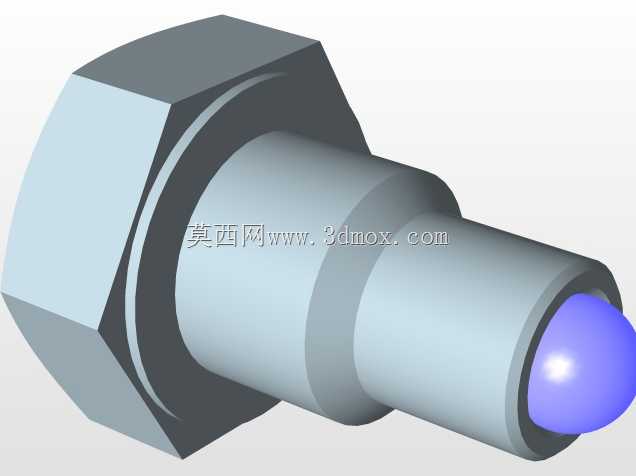

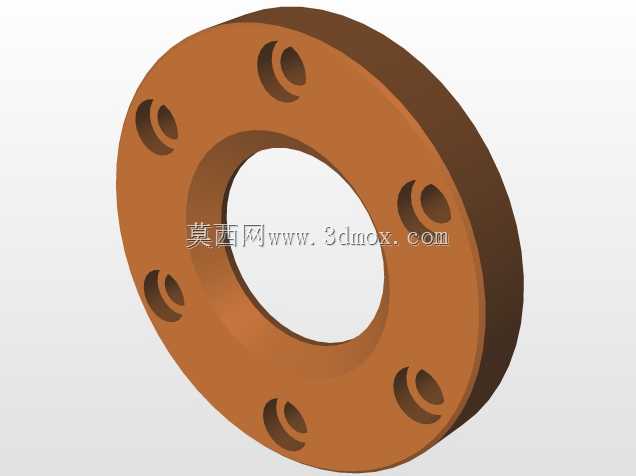

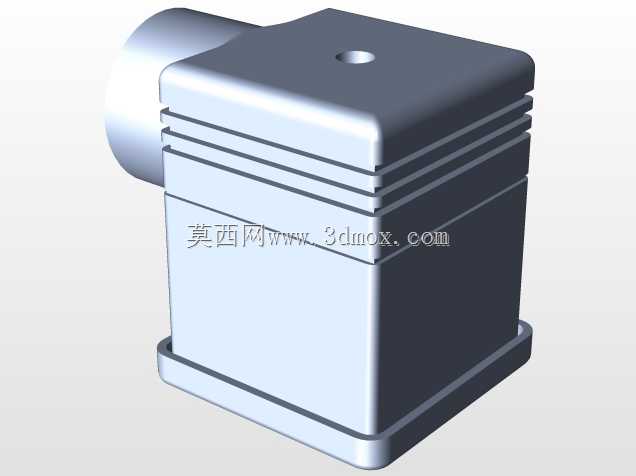

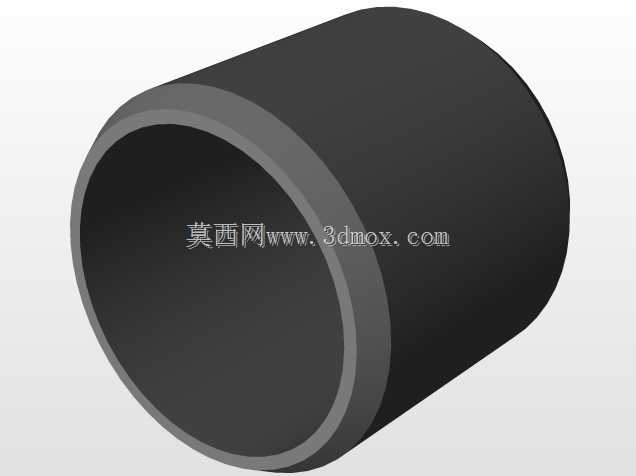

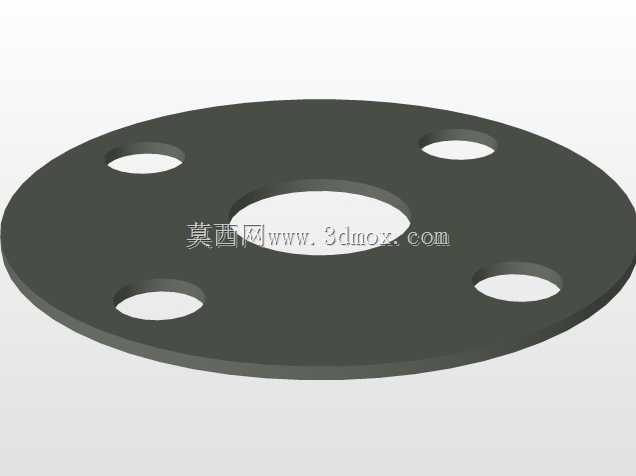

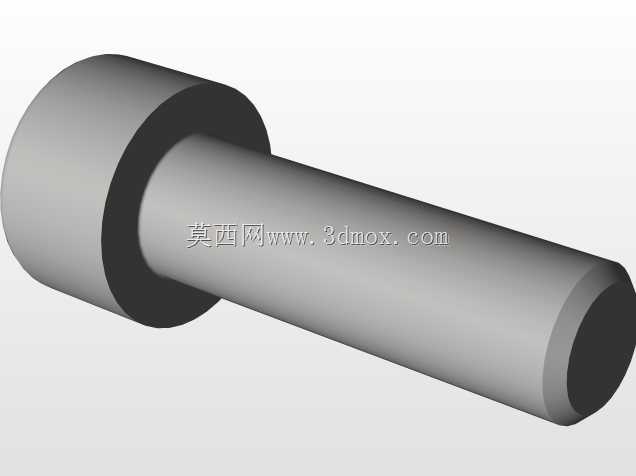

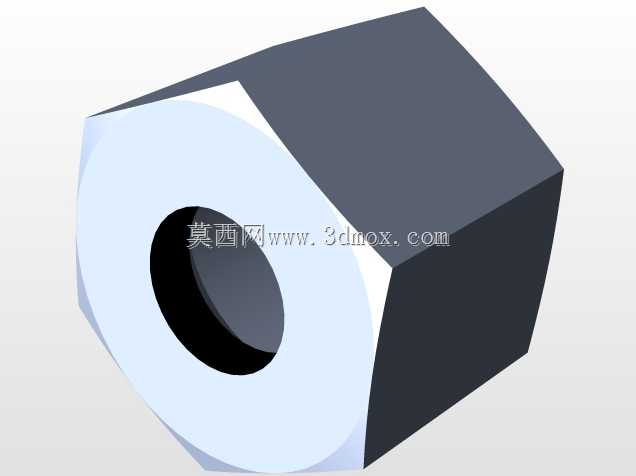

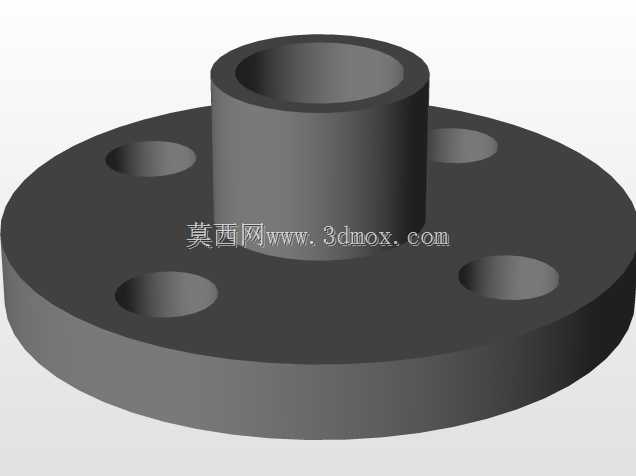

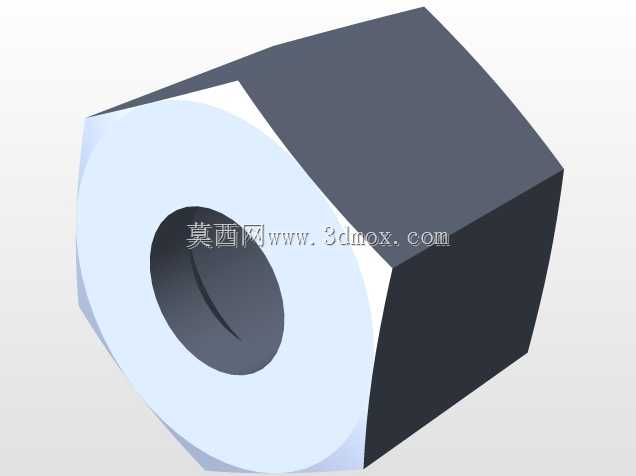

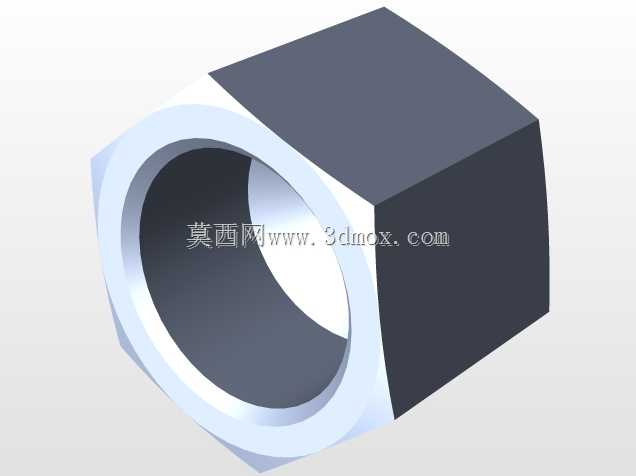

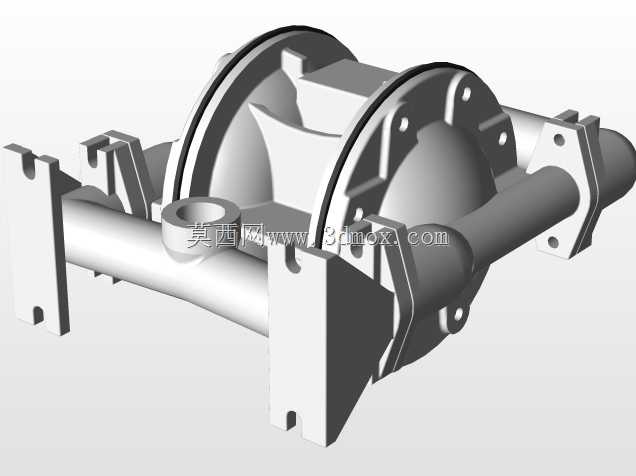

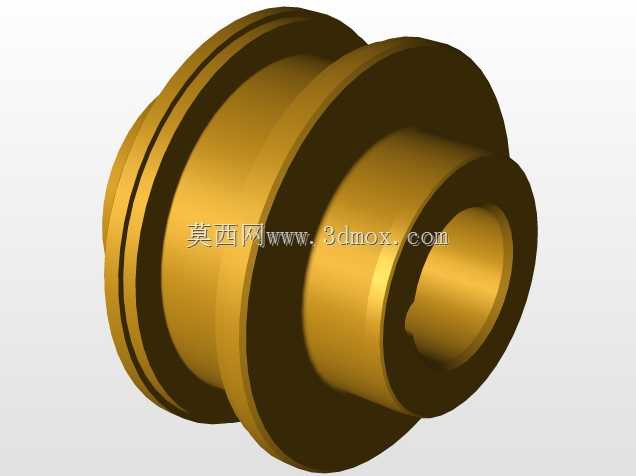

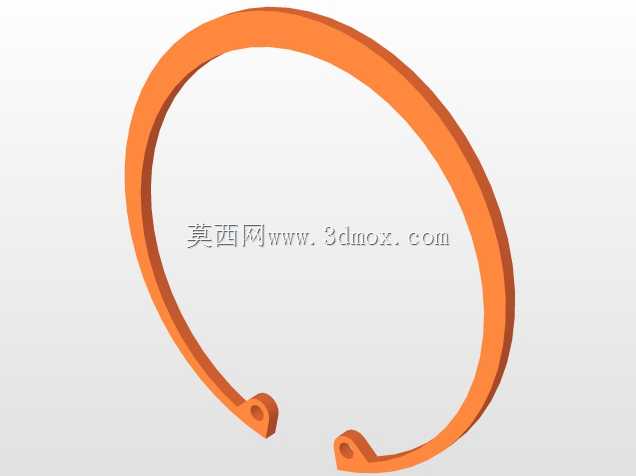

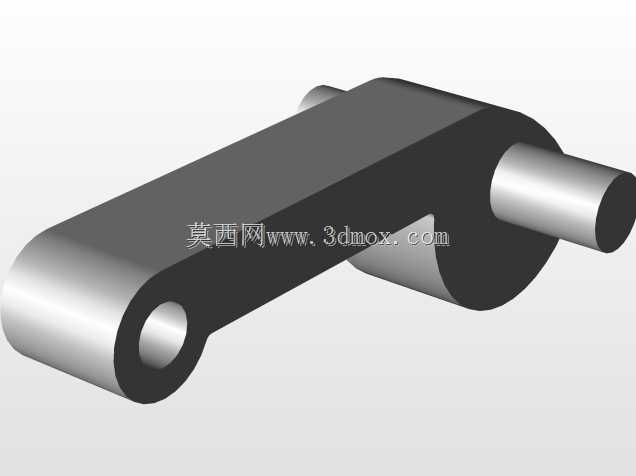

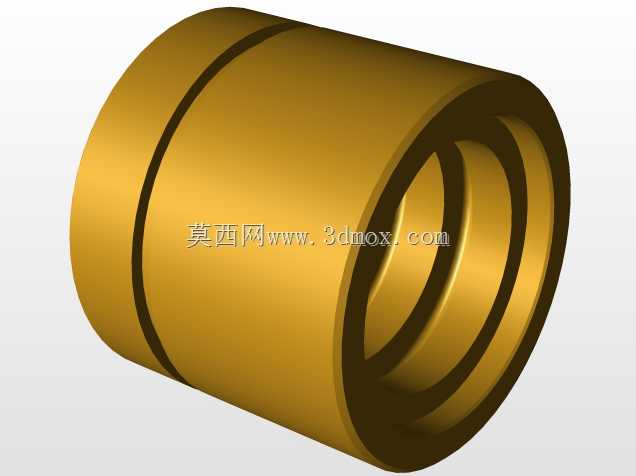

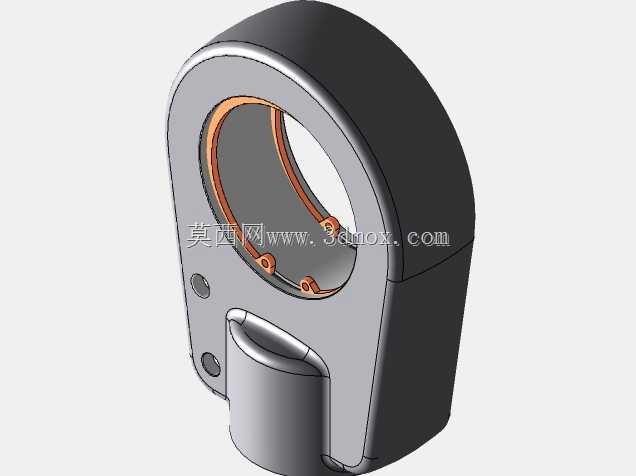

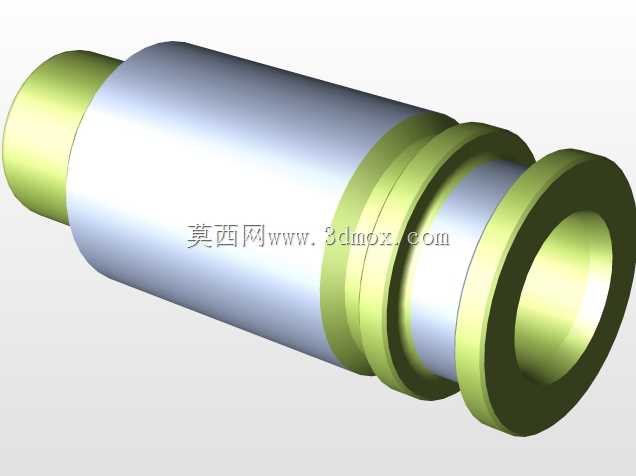

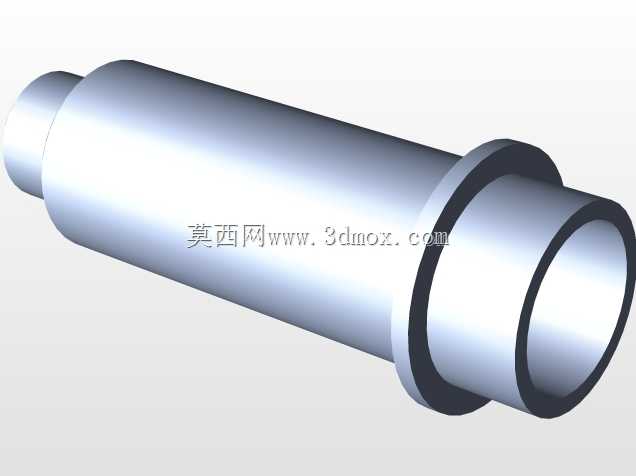

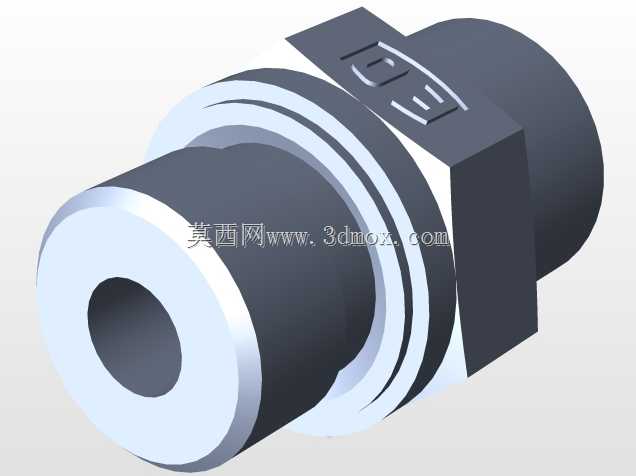

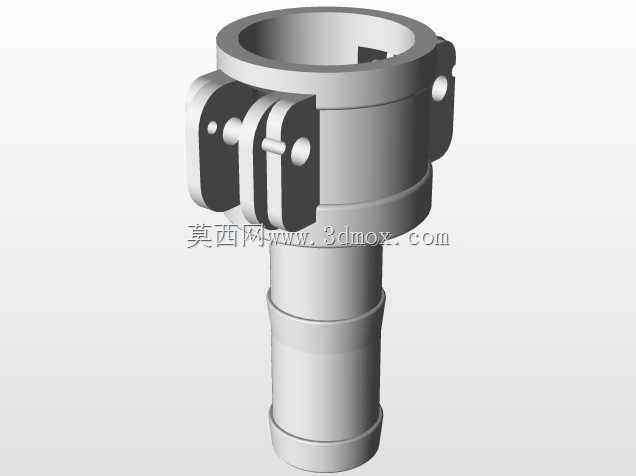

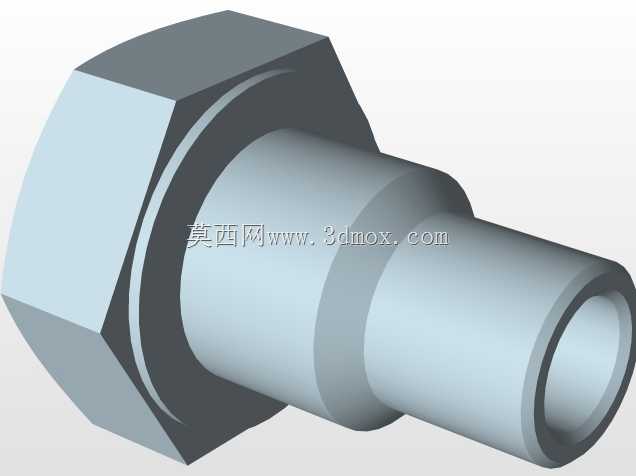

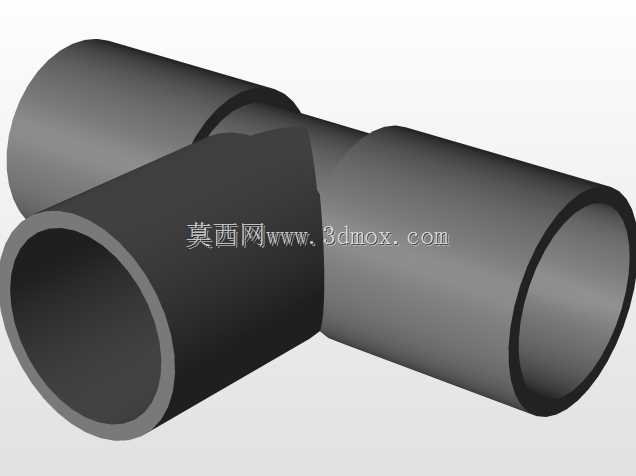

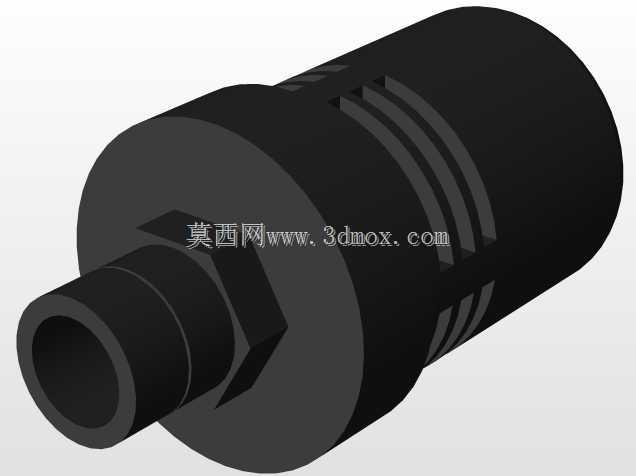

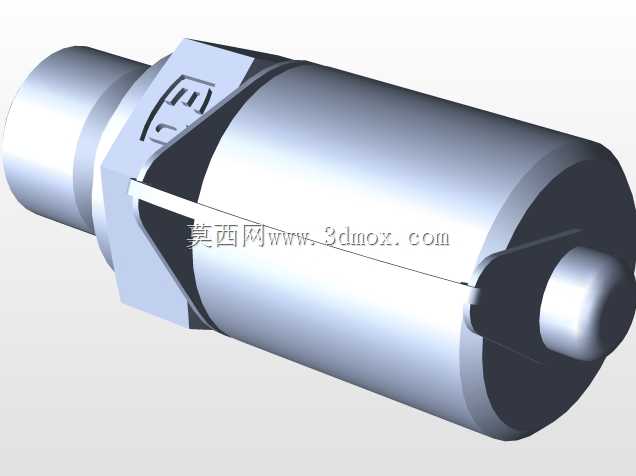

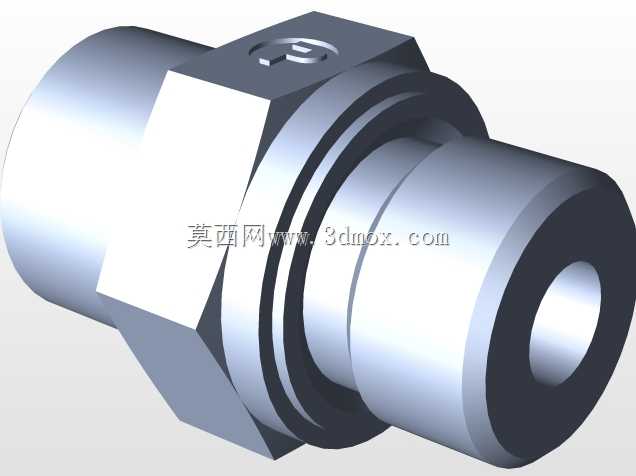

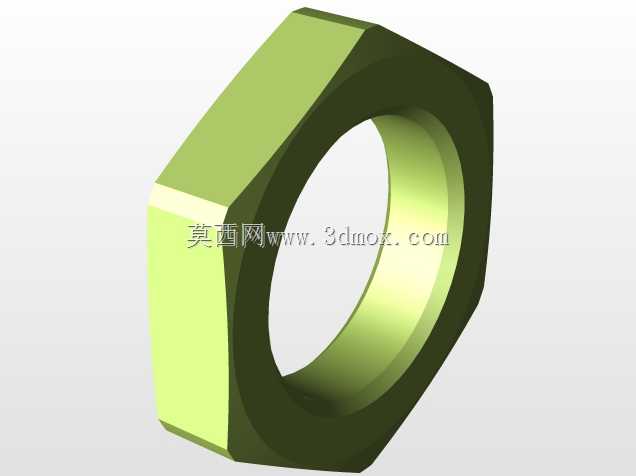

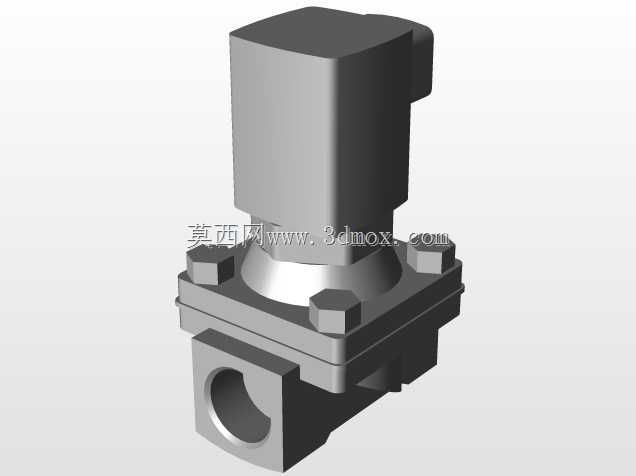

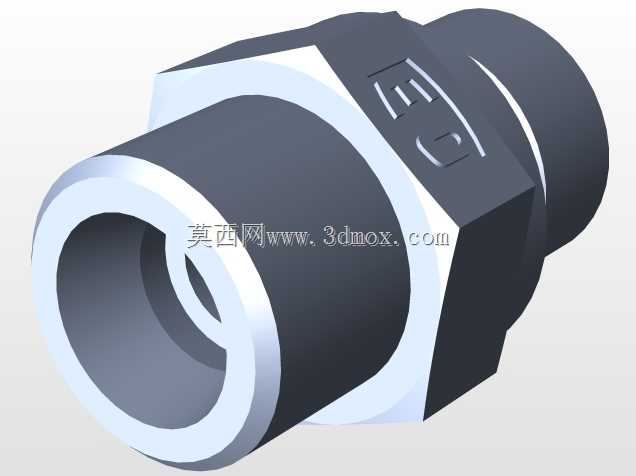

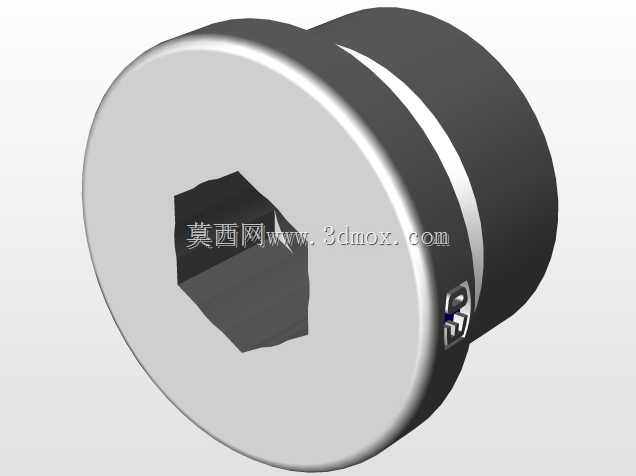

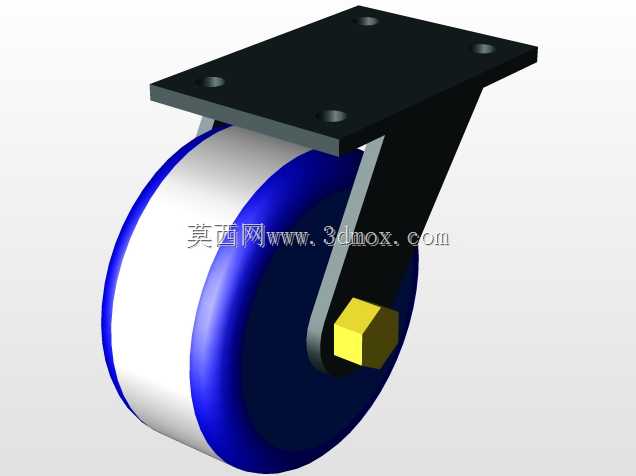

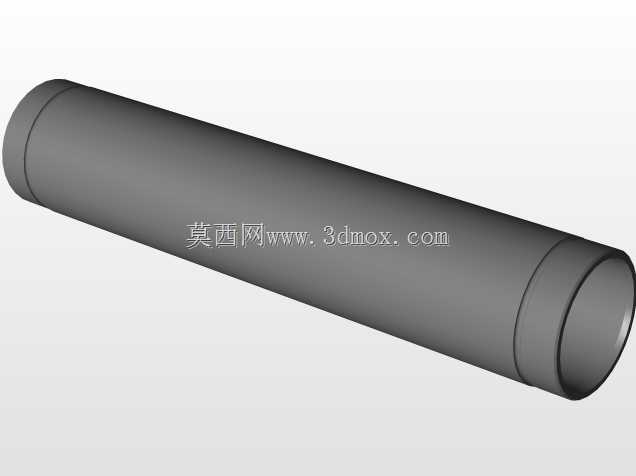

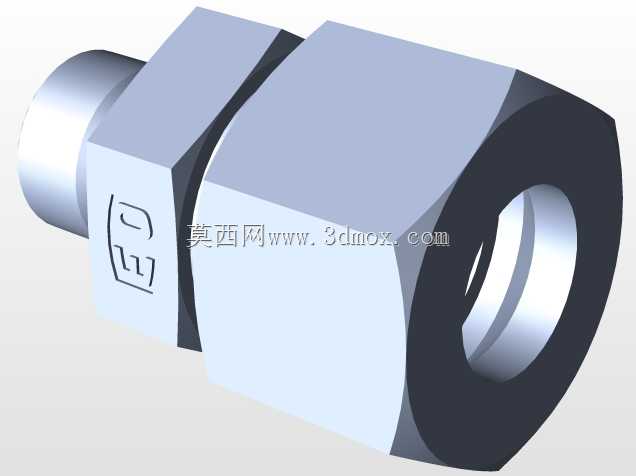

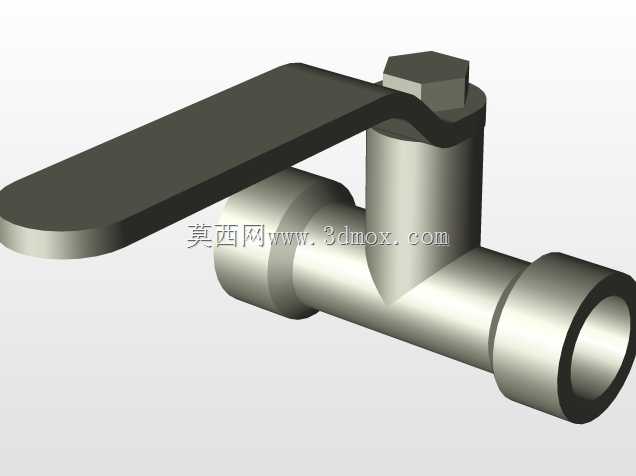

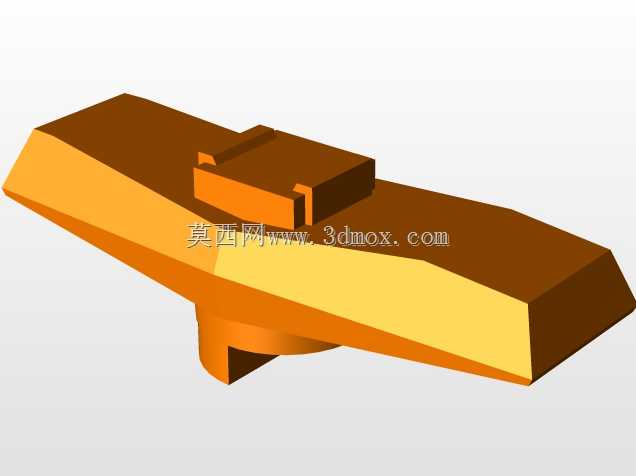

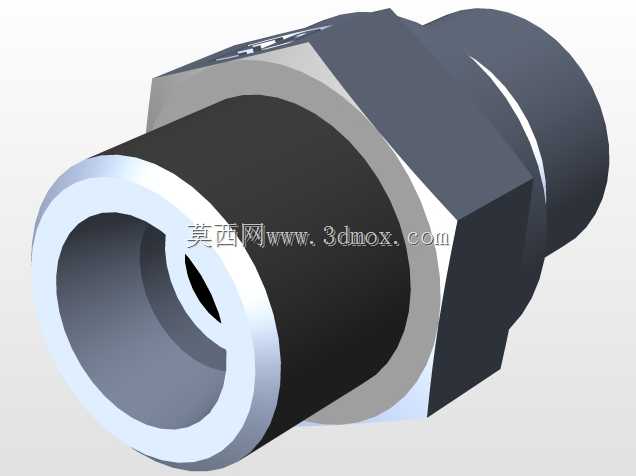

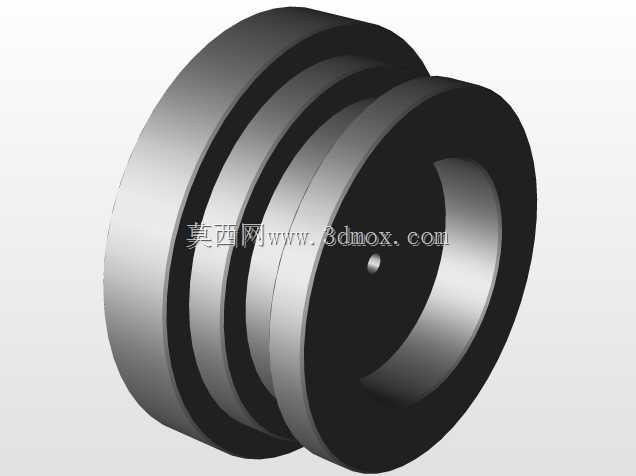

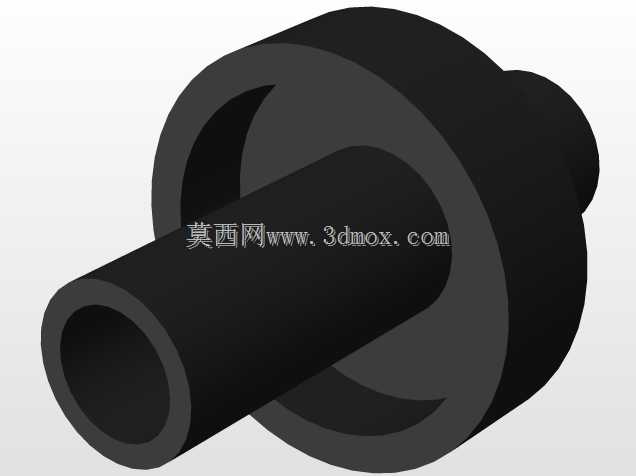

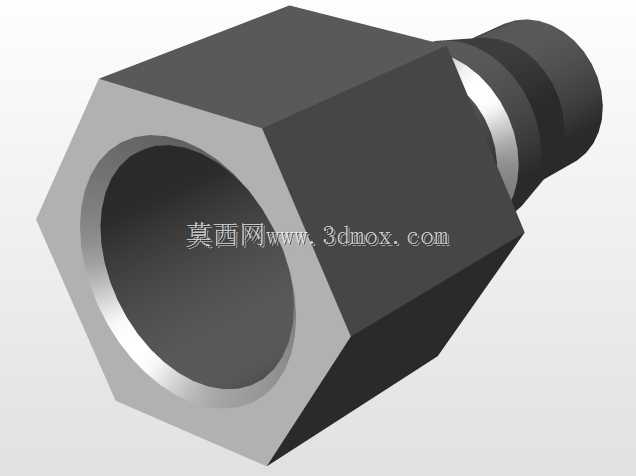

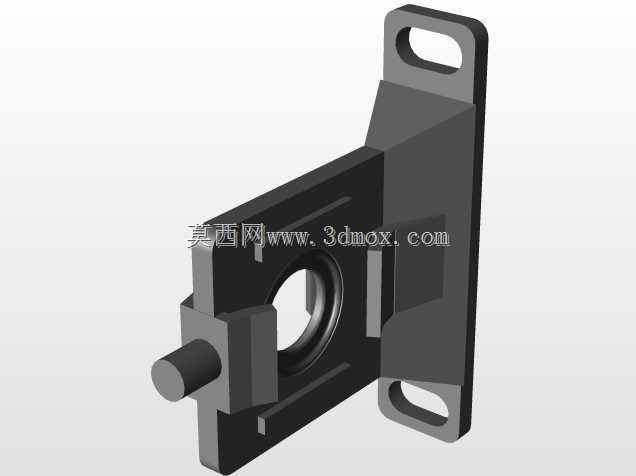

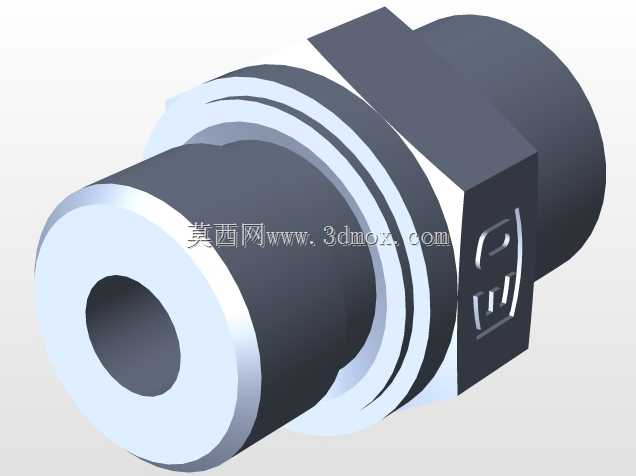

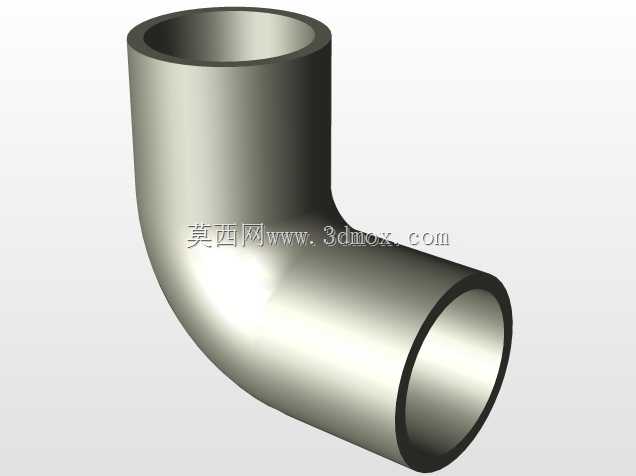

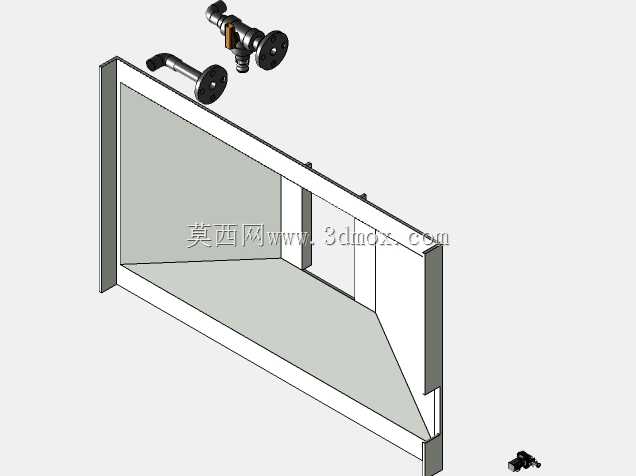

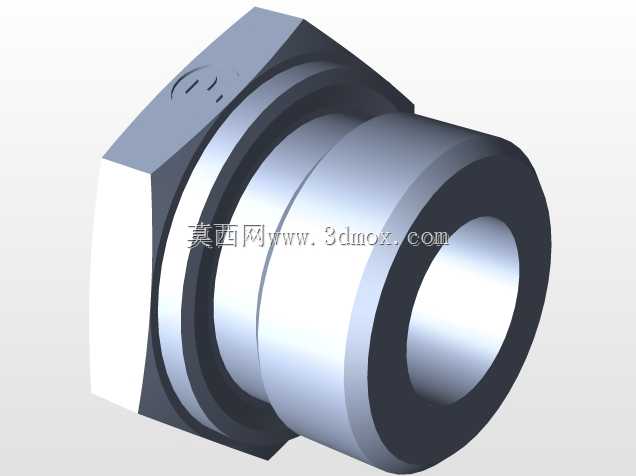

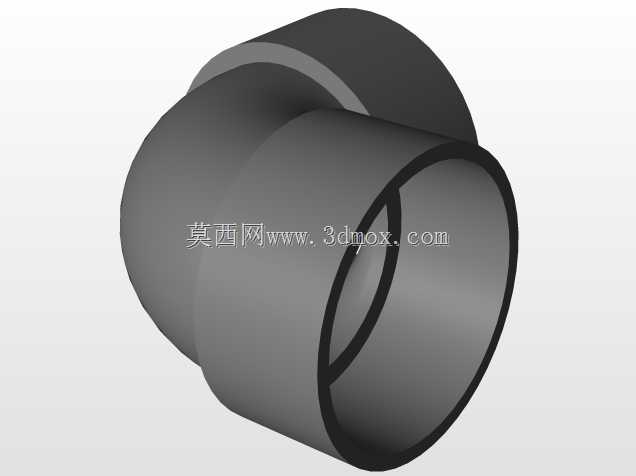

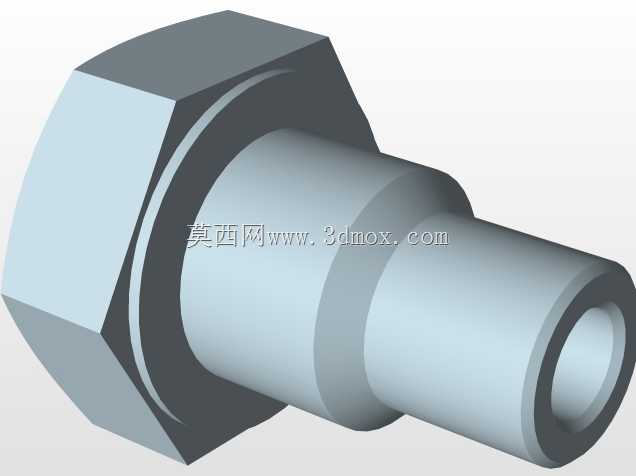

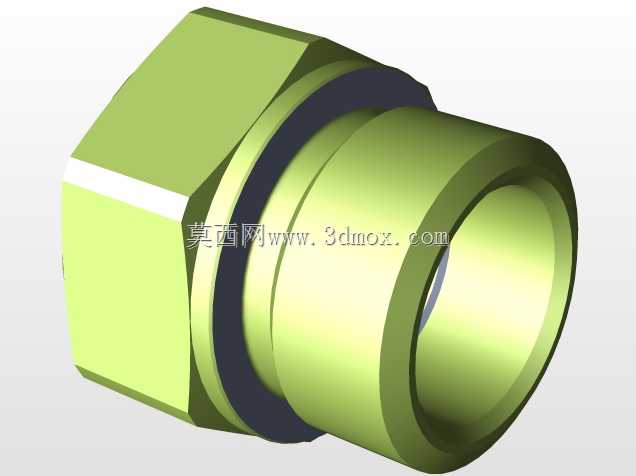

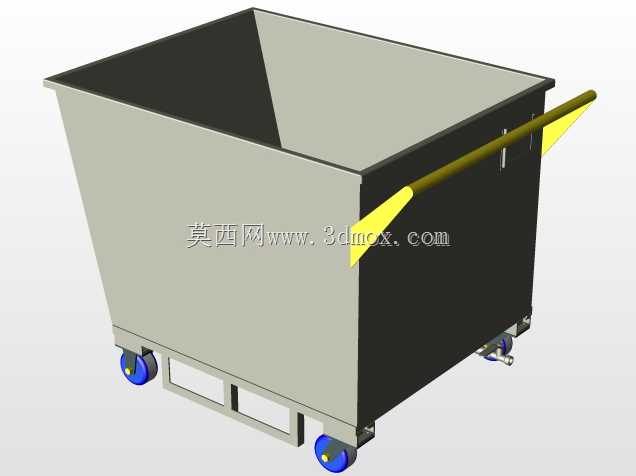

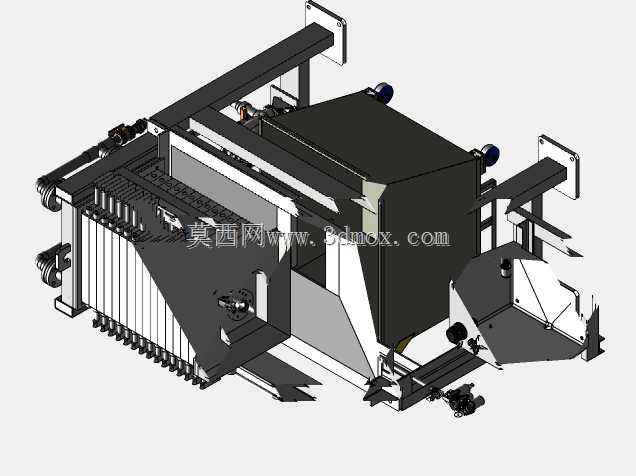

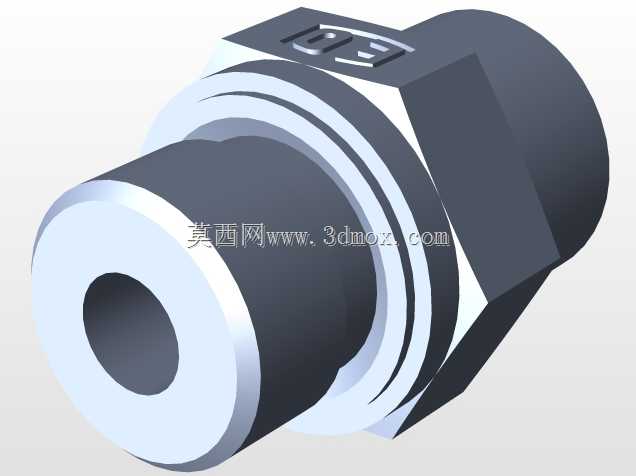

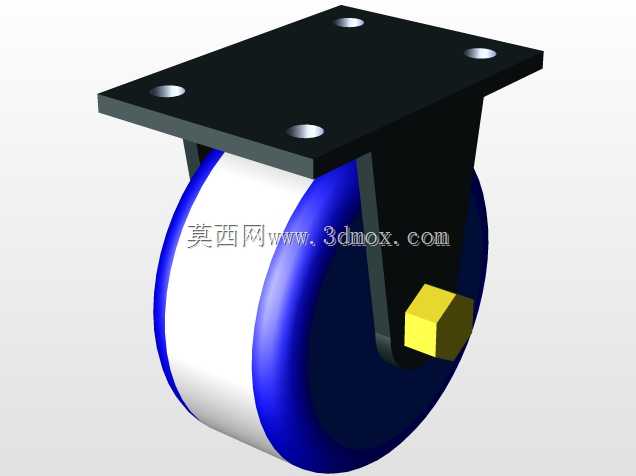

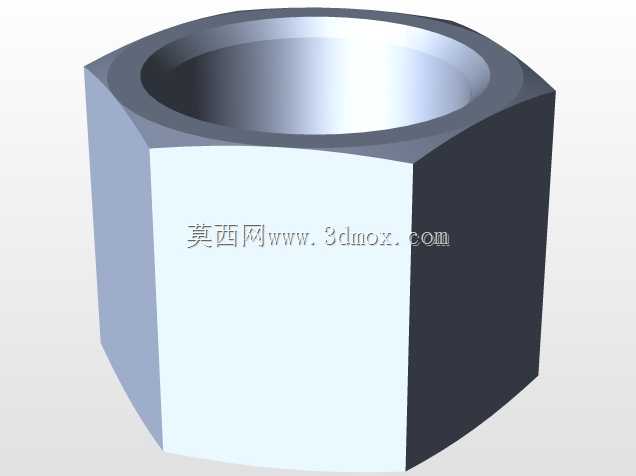

压滤机配套环形密封件结构设计

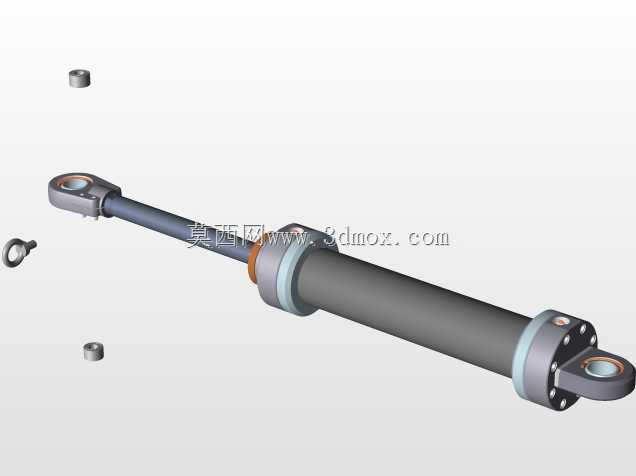

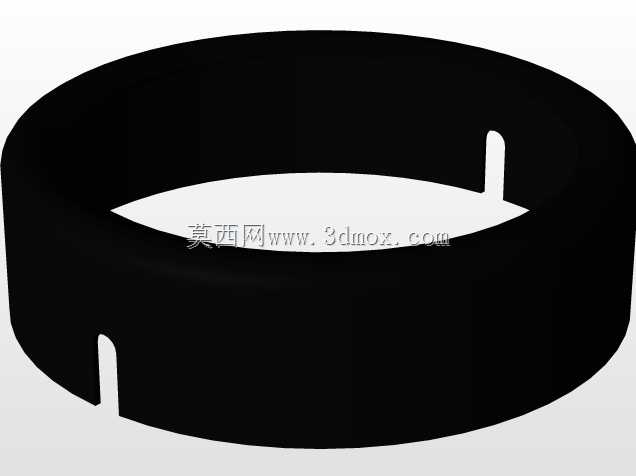

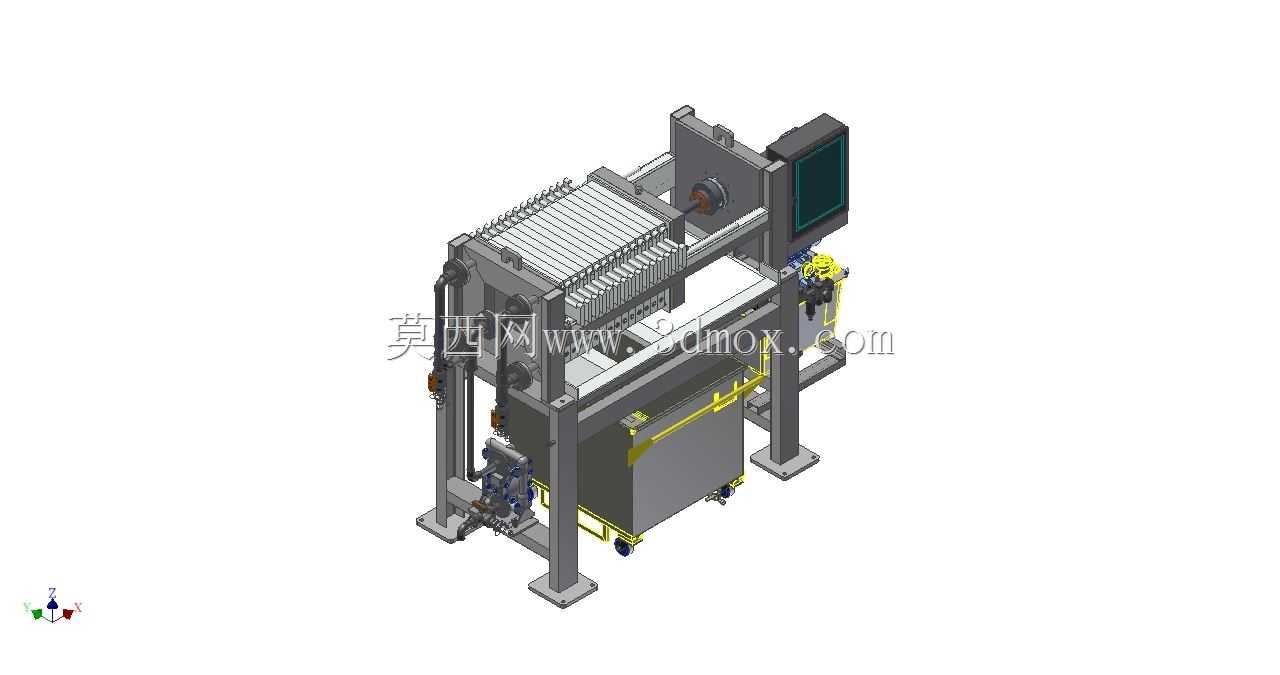

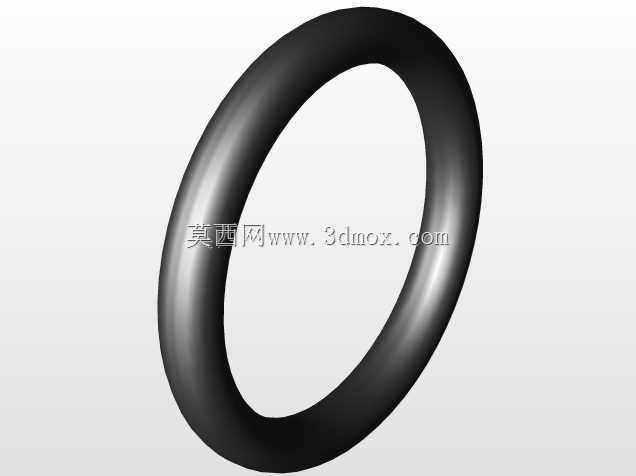

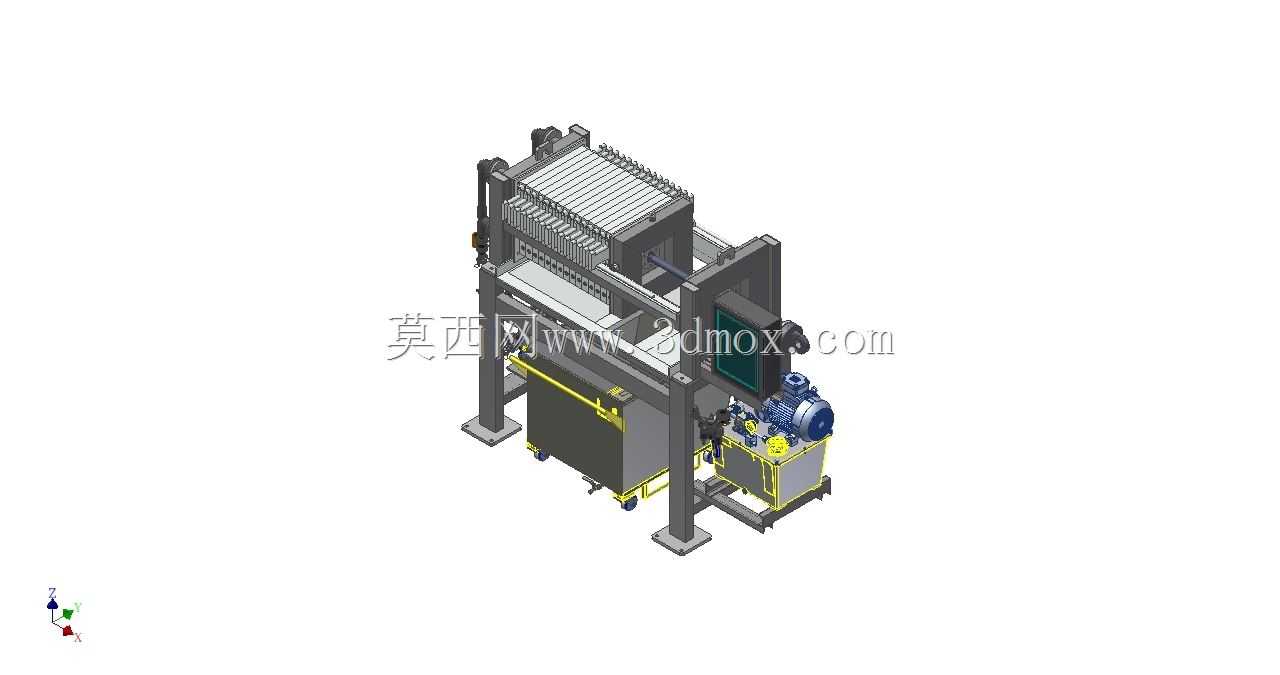

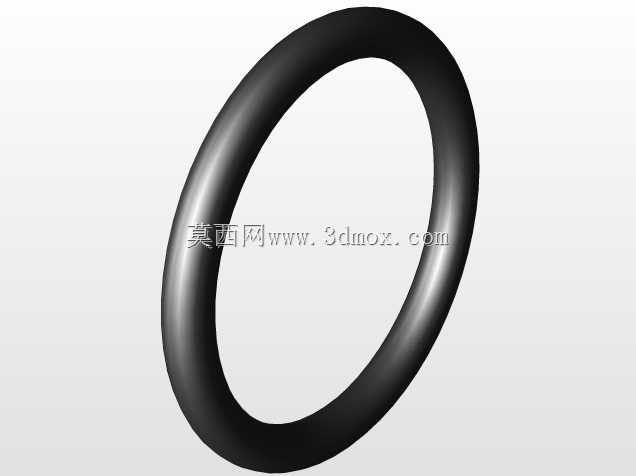

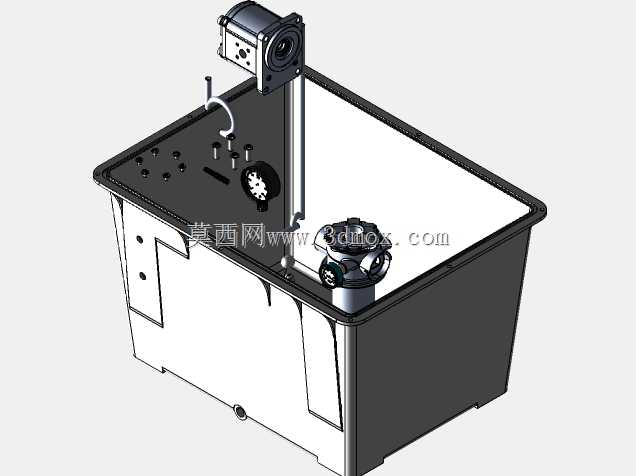

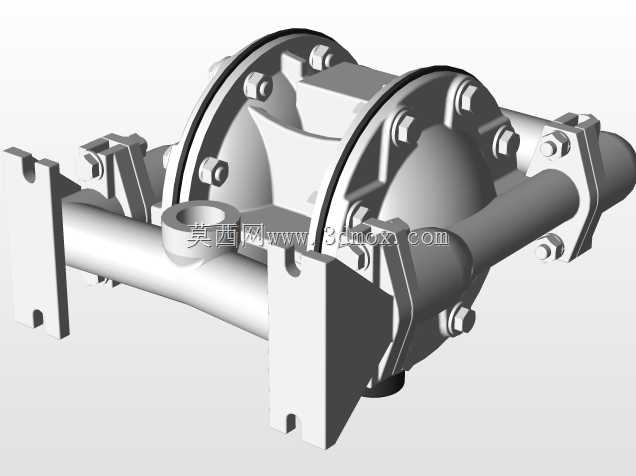

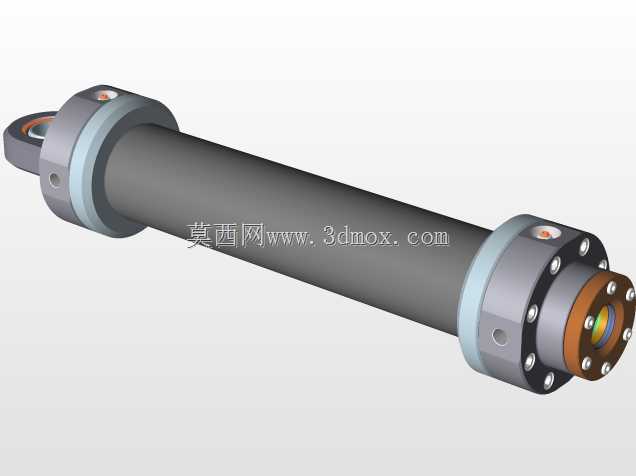

　　在矿山精矿脱水、市政污泥处置、化工浆料固液分离、食品发酵液过滤等工况的压滤机设备运维与设计环节，密封结构的可靠性直接决定整台设备的滤室密封性能，一旦密封件出现压缩永久变形、磨损开裂或者尺寸匹配偏差，就会出现滤板间喷料、滤液跑浑、滤饼含水率不达标的问题，严重时还会导致整套压滤系统非计划停机，打乱整条生产线的连续作业节奏。这款环形密封结构的设计，完全围绕压滤机滤板压紧工况的实际受力特点展开，没有采用通用标准O型圈的等截面设计逻辑，而是结合压滤机滤板密封槽的实际安装边界，对截面的压缩率、接触应力分布做了针对性调整。从实际工况受力来看，压滤机工作时滤板通过液压油缸提供的压紧力形成密闭滤室，进料阶段泵入的带压物料会对密封件产生径向的挤压力，

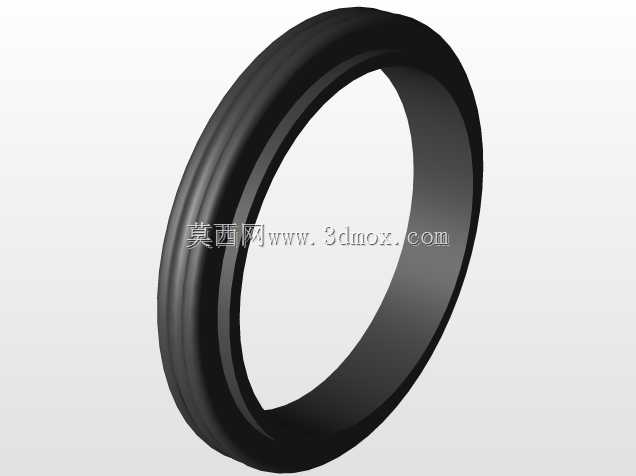

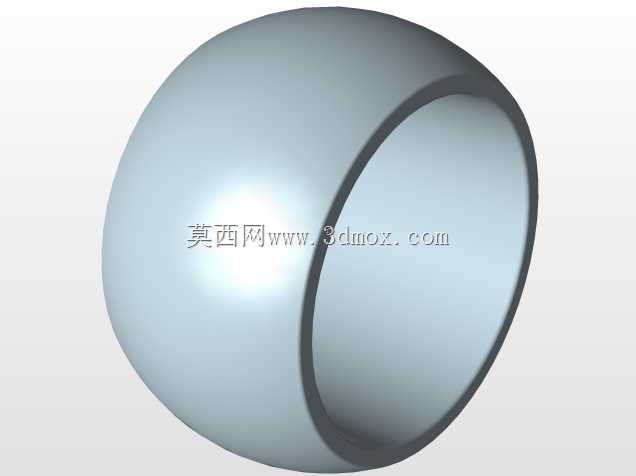

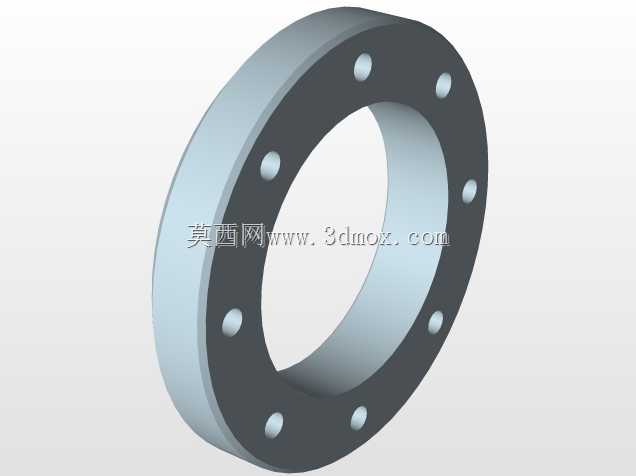

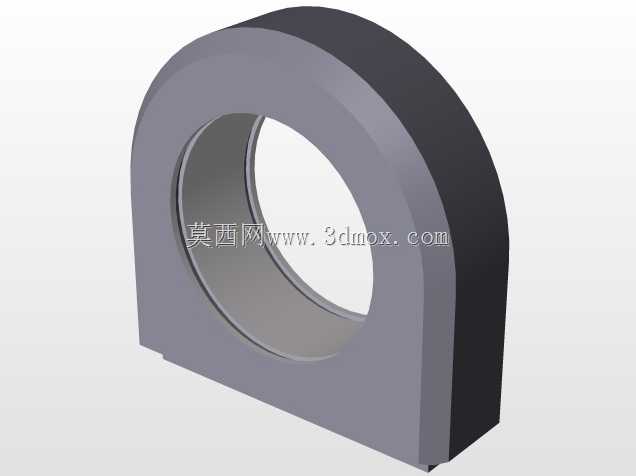

　　同时过滤过程中温度波动、物料的弱腐蚀特性都会对密封件的寿命产生影响，因此设计时首先确定了密封件的截面直径与滤板密封槽的深度、宽度的匹配关系，保证安装后初始压缩率控制在18%-25%的合理区间，既避免压缩率过大导致密封件过早出现永久变形，也防止压缩率不足导致带压进料时出现泄漏。外形尺寸方面，这款环形密封件的公称内径匹配对应规格压滤机的滤板密封槽安装基准，截面的圆角过渡做了优化处理，没有采用尖锐的棱边结构，安装时可以顺畅嵌入密封槽，不会出现卡滞、啃边的问题，同时密封件的外径与密封槽的外侧间隙控制在0.3-0.5mm，既可以抵消滤板压紧过程中微小的对位偏差，也能避免密封件在反复压紧、松开的动作中被挤出密封槽。从功能特性上看，

　　这款密封结构在压滤机的完整工作循环中，依次承受滤板压紧时的轴向压力、进料阶段的物料径向压力、压榨阶段的二次挤压力以及拉板卸饼时的摩擦力，设计时针对不同阶段的受力变化，对密封件的接触应力分布做了仿真验证，保证在1.6MPa的进料压力下，密封面的接触应力始终高于物料压力，不会出现贯通性的泄漏通道。很多现场运维人员在更换压滤机密封件时，经常遇到安装后短时间就出现泄漏的问题，除了密封件本身的材质因素，很大一部分原因是密封件的尺寸与密封槽不匹配，要么截面过粗导致压紧时密封件被挤入滤板间的缝隙，要么截面过细导致接触应力不足，这款密封结构在设计阶段就参考了主流厢式压滤机、板框压滤机的滤板密封槽通用尺寸规范，

　　安装边界覆盖了多数中小规格压滤机的滤板密封需求，不需要对现有滤板的密封槽做二次加工就可以直接替换安装。在三维建模过程中，首先根据滤板的安装基准确定环形密封的中心轨迹线，再以优化后的截面轮廓沿轨迹线做扫掠成型，同时对密封件与滤板密封槽的配合面做了干涉检查，模拟滤板从完全松开到额定压紧力下的密封件变形状态，验证不同压缩量下的接触应力分布是否均匀，避免出现局部应力集中导致的密封件局部过早磨损。从现场应用的实际反馈来看，这类优化后的环形密封件相比普通标准O型圈，在压滤机上的使用寿命可以提升40%以上，尤其是在处理含固体颗粒较多的选矿浆料、市政污泥这类物料时，密封件不容易被颗粒嵌入磨损，也不会因为反复的压紧松开动作出现扭曲移位。很多设备厂家在压滤机出厂配套时，往往容易忽略密封件这类小零件的匹配性设计，实际投用后频繁因为密封泄漏导致设备作业效率下降，而针对压滤机特定工况设计的专用密封结构，虽然只是整台设备上的一个小型零部件，却能直接提升整套过滤系统的运行稳定性，减少运维过程中的备件更换频次，降低非计划停机带来的产能损失。建模过程中还特意保留了密封件的安装基准参考面，方便结构设计人员在做滤板设计时直接调用匹配，不需要重新核对密封槽的尺寸参数，也可以根据不同的压滤机滤板规格，通过参数化调整环形的公称直径和截面尺寸，快速生成对应规格的密封件模型，缩短整台压滤机的设计周期。
