带USB接口改进型长条插排结构设计

　　日常桌面办公、小型电子设备调试场景里，供电接口不足一直是影响操作效率的常见问题，传统插排要么插孔间距不合理导致大体积插头互相遮挡，要么缺少低压直流输出接口，额外搭配充电头既占用插孔空间，又会让桌面走线杂乱。这款改进型长条插排的结构设计，正是针对桌面紧凑空间的供电需求做的定向优化，在现有成熟插排结构基础上调整了接口布局与壳体比例，适配多数桌面使用场景的安装与摆放边界。

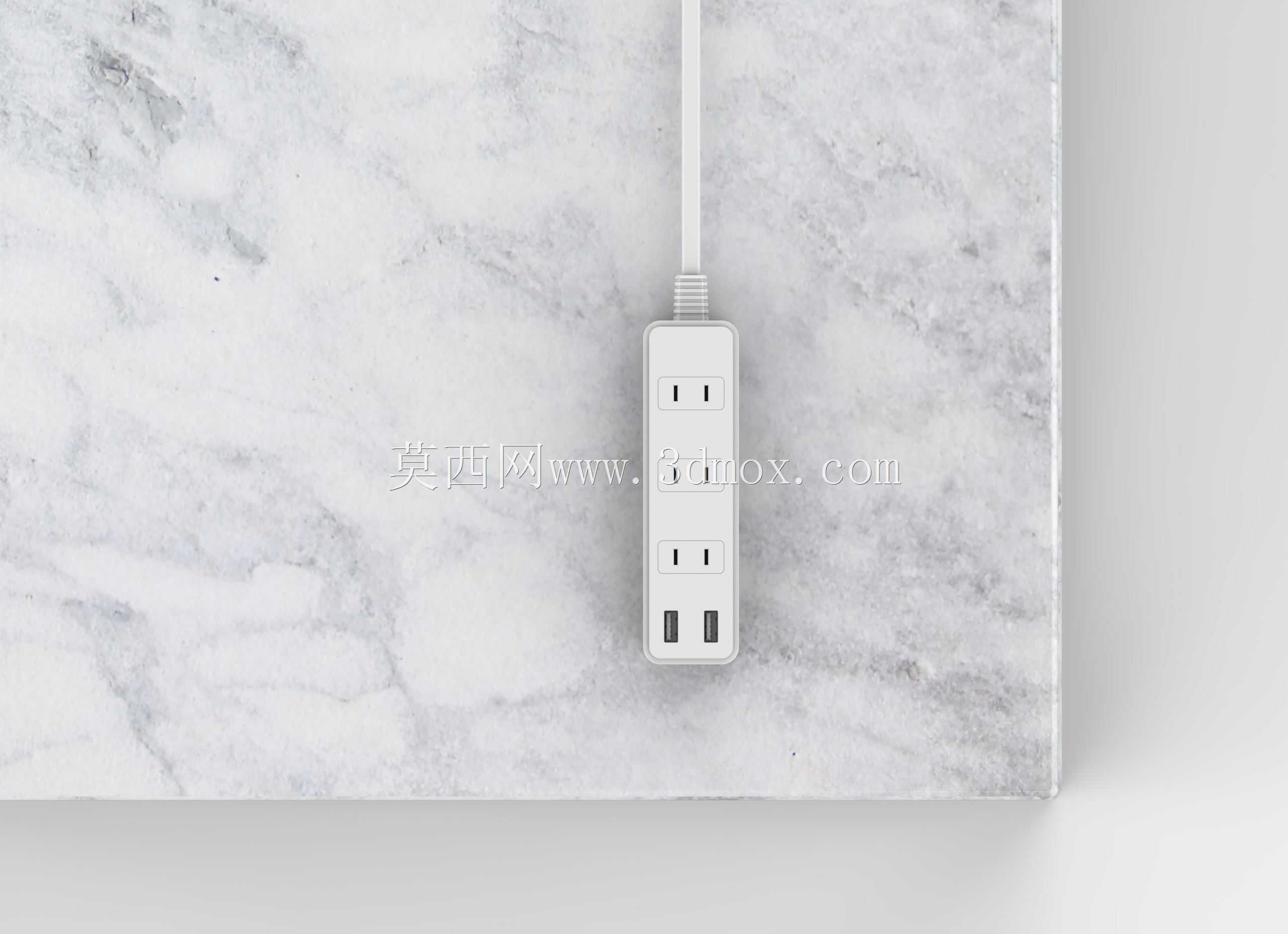

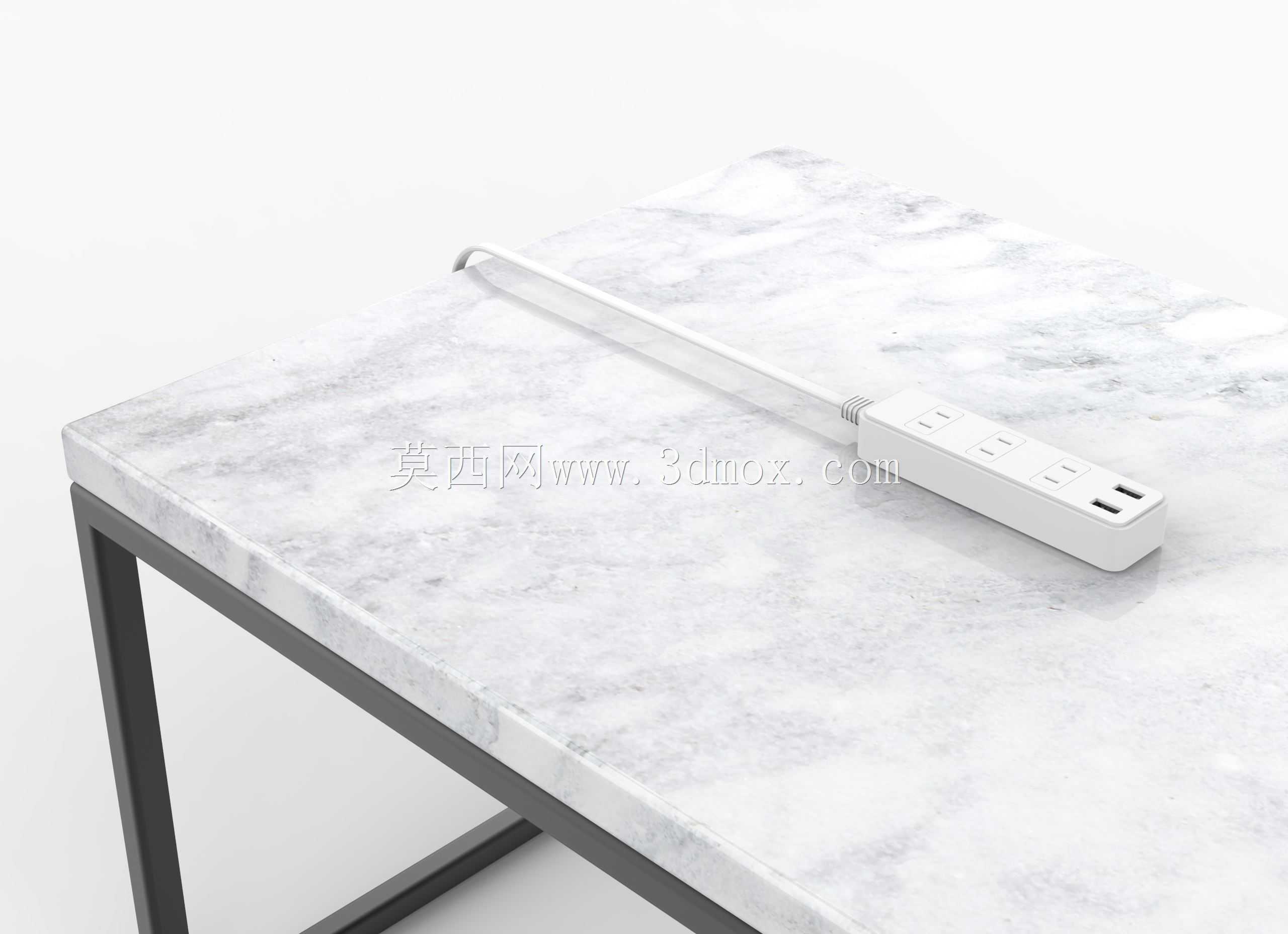

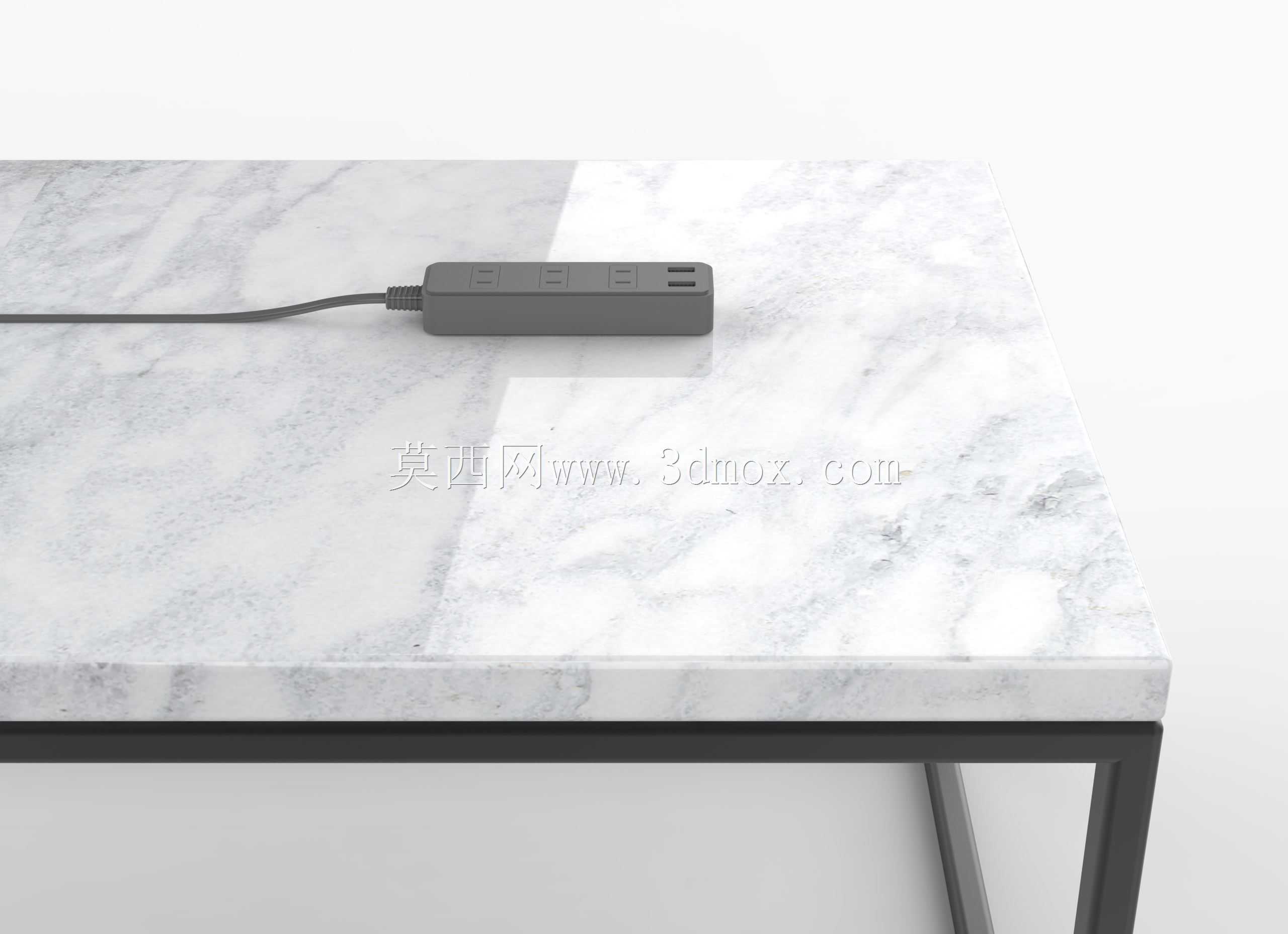

　　从实际使用场景出发，这款插排的应用场景覆盖了个人桌面办公、小型电子维修工作台、展会临时供电点位、宿舍桌面供电等多个场景，核心用途是在有限的摆放空间内，同时提供市电交流输出与低压直流USB输出，减少外接充电适配器的使用数量，降低多设备同时供电时的走线复杂度。结构设计上，壳体采用窄长条形的圆角矩形轮廓，整体宽度控制在较小范围，可直接贴靠桌面边缘、显示器支架缝隙、线槽旁等狭窄位置摆放，不会占用过多桌面操作空间，壳体边角做了R角过渡处理，避免日常挪动时磕碰划伤桌面或手部。

　　接口布局层面，交流插孔沿壳体长度方向等距排布，两组两孔插孔的间距经过调整，即使两个相邻插孔同时插入普通两扁插头，也不会出现互相干涉遮挡的情况，每个插孔内部的铜片接触结构采用错位弹片设计，保证插头插入后的接触压力稳定，减少接触不良导致的发热问题。壳体下端集成两个USB-A输出端口，端口位置做了内凹导向设计，插拔USB接头时可自动对位，不需要刻意对准端口即可顺利插入，端口周边的壳体壁厚做了局部加厚，提升频繁插拔后的结构强度，避免端口松动脱落。

　　走线结构上，电源线从壳体顶端中心位置引出，出线位置做了防弯折的应力释放结构，也就是俗称的线尾护套，护套采用软质耐磨材质，长度覆盖出线端30mm范围，可承受多角度反复弯折，避免电源线根部因长期弯折出现线芯断裂的问题。壳体内部的腔体划分做了优化，强电交流区域与弱电USB整流区域之间设置了隔离挡筋，避免强电串扰影响低压输出的稳定性，同时内部预留了足够的散热间隙，保证长时间满负载工作时内部热量可顺利通过壳体表面散出，不会出现局部过热的情况。

　　安装边界方面，这款插排的底部预留了壁挂固定的卡扣位，既可以直接平放在桌面使用，也可以通过卡扣固定在桌板下方、墙面线槽旁、设备机架侧面等位置，固定孔位的间距符合常规桌面理线配件的通用尺寸，不需要额外打孔即可搭配常见的免钉粘胶、扎带进行固定。壳体表面采用细磨砂质感的绝缘材质，既不容易残留指纹与污渍，日常擦拭清洁也很方便，材质本身的阻燃等级满足低压电器的相关安全要求，即使内部出现异常高温也不会出现明火蔓延的情况。

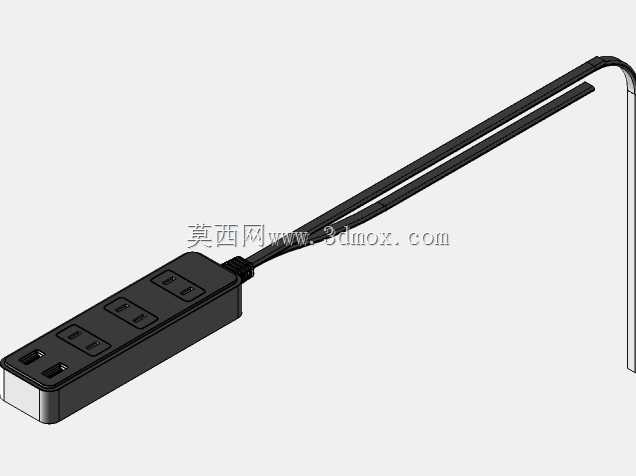

　　从结构设计的思路来看，这款插排没有做过多冗余的附加功能，所有结构调整都围绕紧凑空间下的多设备供电需求展开，去掉了传统插排上使用率极低的开关、指示灯等部件，将有限的壳体空间全部留给接口与内部散热结构，同时控制整体的体积与重量，日常挪动、携带都很方便。在三维建模过程中，所有接口的配合尺寸都按照通用插头的实际尺寸做了公差预留，交流插孔的开口尺寸适配国标两扁插头的插入公差，USB端口的开口尺寸适配常规USB-A公头的插拔公差，壳体上下盖的配合止口做了错位设计，装配后缝隙均匀，不会出现翘边、错位的问题，内部的铜片走线槽、PCB板固定柱的位置都经过精准定位，装配时不需要额外调整即可顺利对位，提升生产装配的效率。
