宽幅可调多工位旋转模切加工装置

　　在消费电子辅料、通讯线缆包覆材料、柔性薄膜卷材的连续加工场景里，这类旋转模切装置是卷材后段裁切工序的核心执行单元，区别于平压平模切的间歇式进给模式，旋转模切依靠辊筒的连续回转完成模切动作，能匹配更高的线速度生产需求，适配卷对卷的连续产线布局，在泡棉胶、绝缘片、屏蔽膜、柔性线路板辅材的加工场景中应用十分广泛。

　　从功能配置来看，该装置预留了单级、双级、三级模切阶段的选配空间，使用者可根据自身加工工序的复杂度选择对应的辊组配置，单级配置适合简单外形的一次冲切成型，双级可完成半切+全切、冲切+排废的组合工序，三级配置则能覆盖多工位套切、异形轮廓分步成型的复杂加工需求，无需额外叠加独立模切工位，能有效缩短产线的整体长度，减少多设备对接的卷材张力控制难度。设备可适配的最大材料宽度为240mm，这个宽度区间刚好覆盖了绝大多数消费电子辅料、通讯类柔性配件的加工幅宽需求，既不会因幅宽过大造成辊筒刚性冗余、设备占地增加，也不会因幅宽过窄限制常规产品的排样利用率。

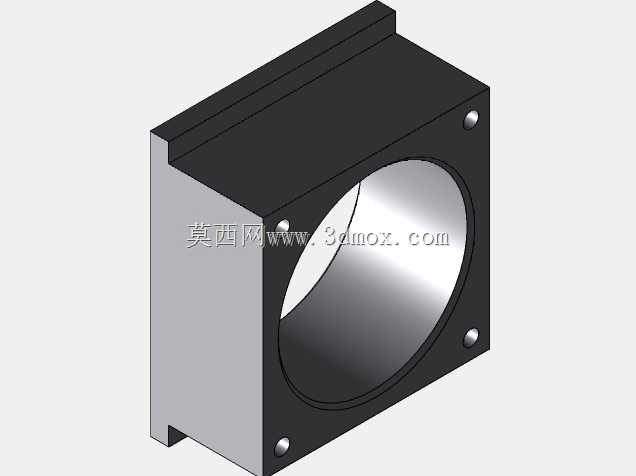

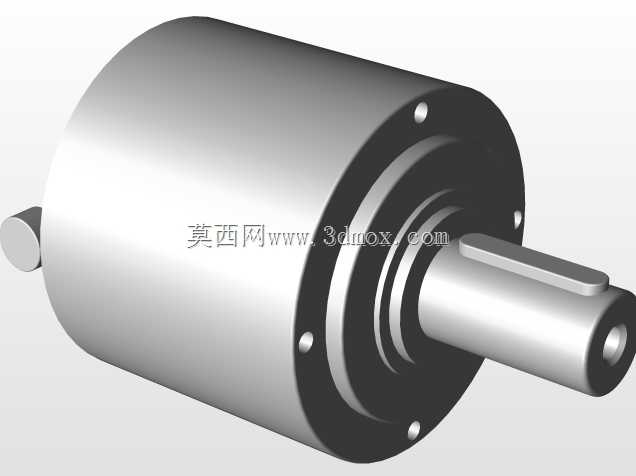

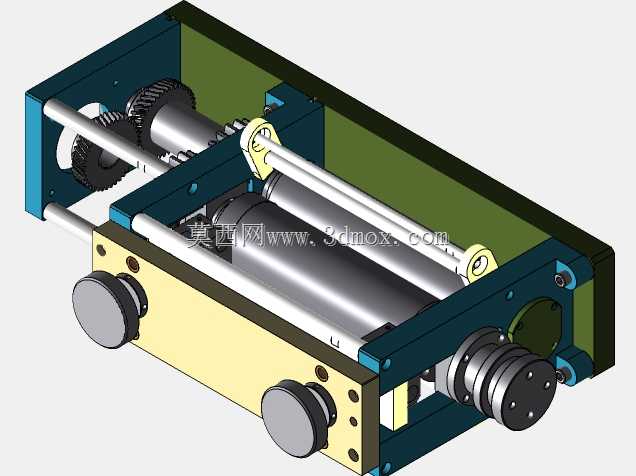

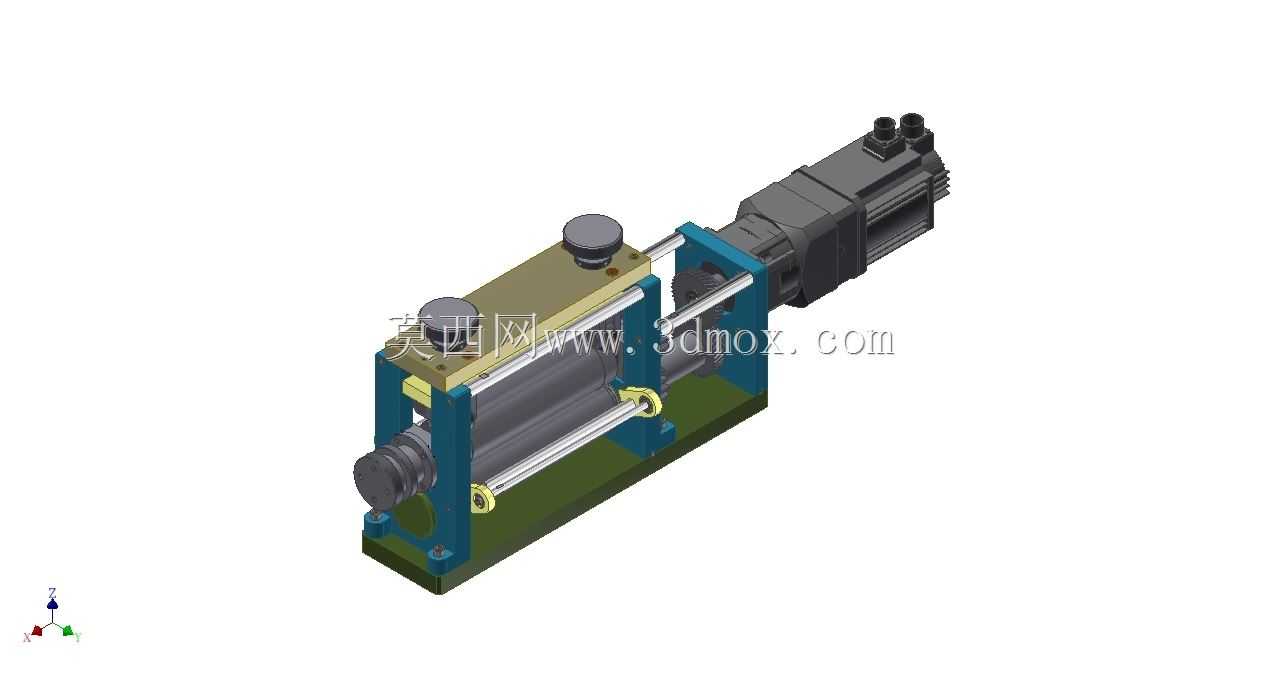

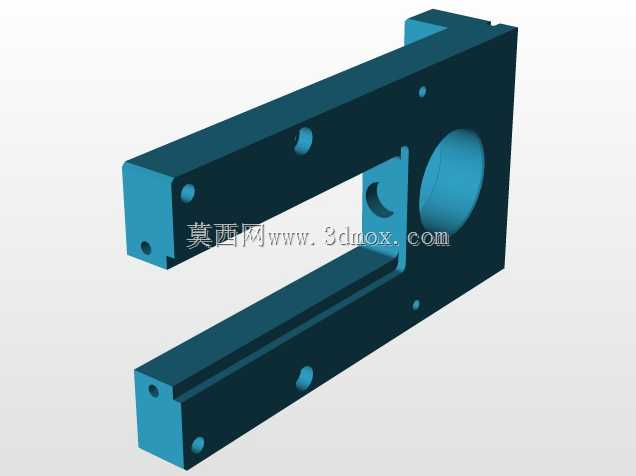

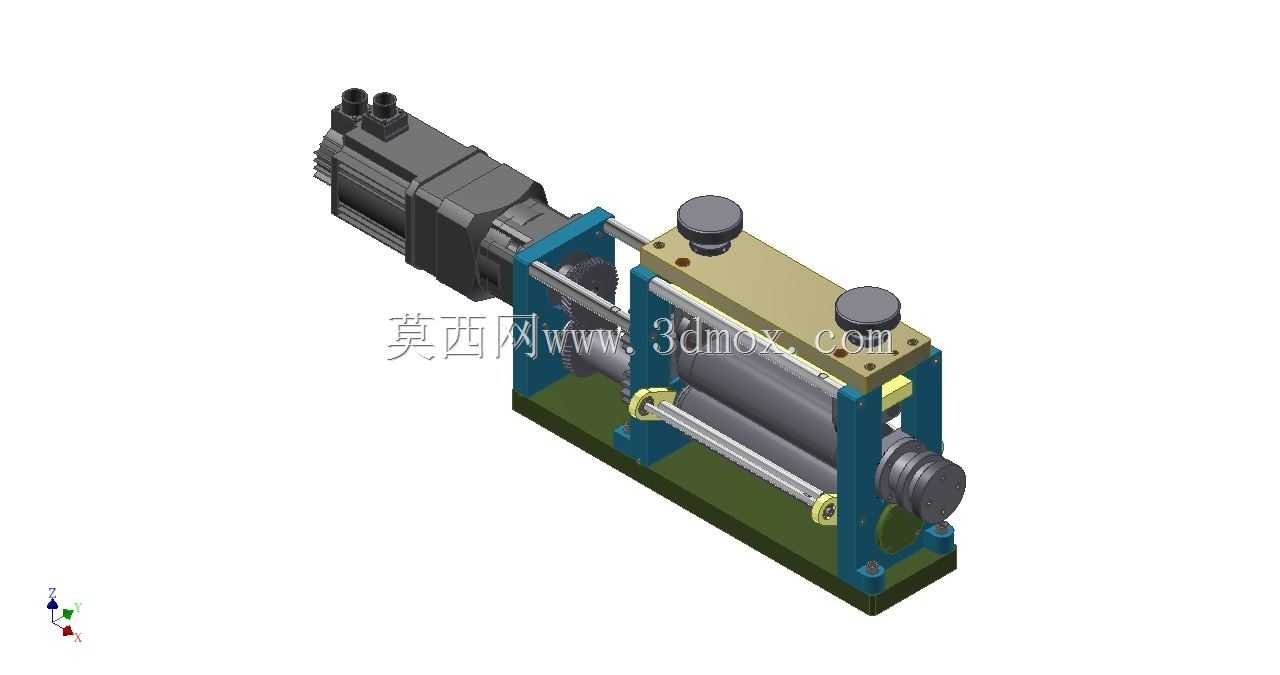

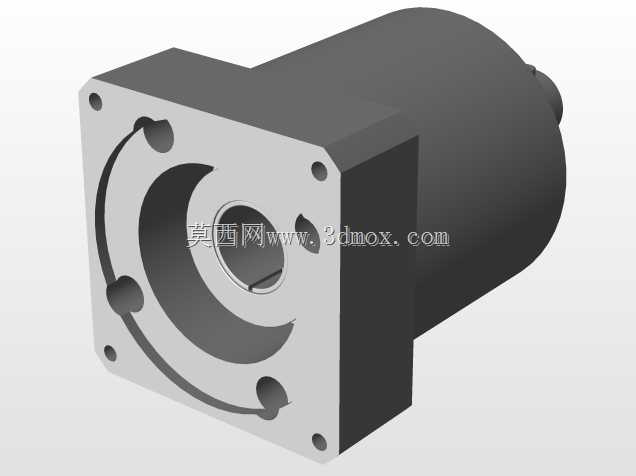

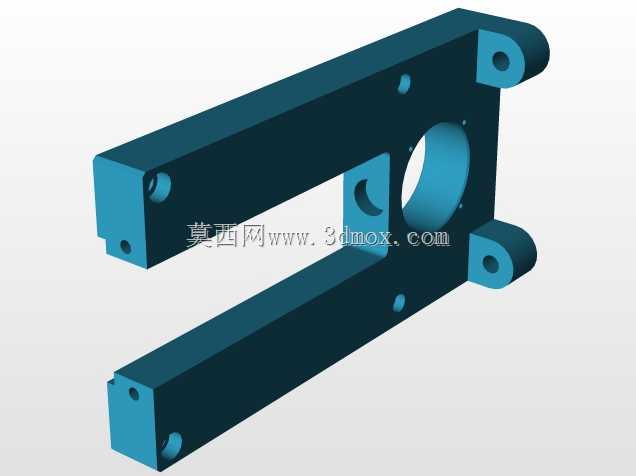

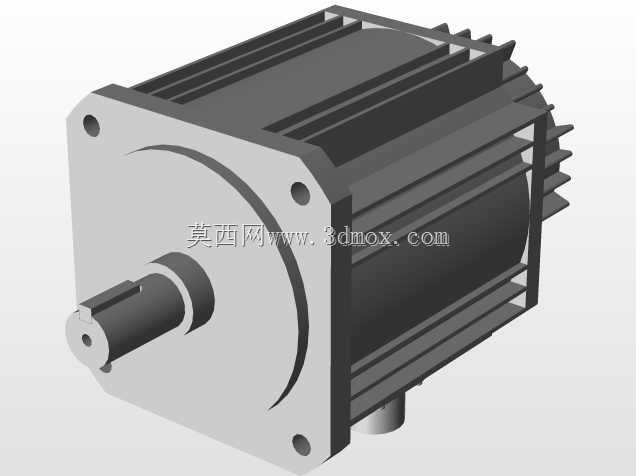

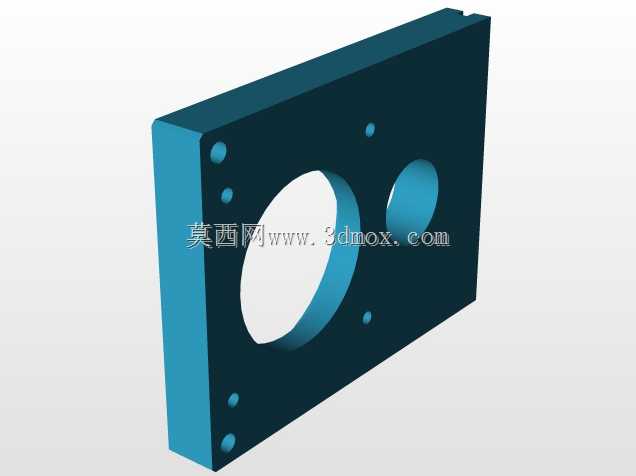

　　从结构设计思路上，驱动端采用伺服电机直连的传动方案，取消了额外的减速传动链，能保证模切辊的回转角度控制精度，避免传动间隙造成的模切套准偏差，伺服的扭矩输出特性也能匹配不同硬度模切刀具的负载需求，不管是蚀刻刀模还是雕刻刀模都能稳定驱动。模切辊的两侧采用立式墙板支撑结构，墙板上预留了辊轴的调节安装位，可通过顶部的调节旋钮完成模切辊与底辊之间的间隙微调，适配不同厚度的加工材料，也能在刀具磨损后进行压力补偿，延长刀具的使用寿命。辊组下方的整体式安装底座采用加厚钢板焊接后时效处理的结构，能吸收设备高速运转时产生的振动，避免模切过程中出现刀线抖动、切口毛边的问题，底座上预留的标准安装孔位可直接固定在产线的机架平台上，安装时只需保证辊组轴线与卷材进给方向垂直，就能完成初步的安装定位，后续调试仅需调整辊间压力与进给同步参数即可投入生产。

　　设备的进料侧设置了导向辊结构，能对进入模切工位的卷材进行展平导向，避免卷材出现偏斜、褶皱导致的模切位置偏差，出料侧可根据需求对接排废辊、收料辊，完成模切后的废料剥离与成品收卷。整体结构的布局紧凑，驱动侧与操作侧的空间预留充足，日常更换刀模、清理辊面残留胶渍时无需拆解过多结构，只需打开侧方的防护结构即可完成操作，能减少设备的日常维护停机时间。在实际选型适配时，需要注意设备的安装边界尺寸，预留出伺服电机的接线空间、顶部调节旋钮的操作空间，以及前后侧卷材导向机构的安装位置，保证卷材走料路径的顺畅，避免与周边的产线结构产生干涉。
