铝型材框架式盘类零件放置夹具结构

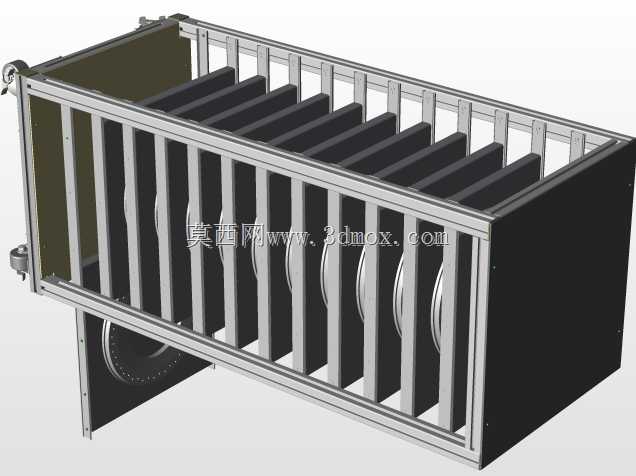

　　这套铝型材拼接的框架式放置夹具，主要面向机加工车间、精密装配线的盘类零件工序间周转与工位暂存场景，解决传统平铺存放带来的零件磕碰、工位占地过大、取放效率低的实际问题。日常生产中，类似法兰盘、轴承端盖、叶轮、制动盘这类带中心孔的圆形盘类零件，在精车、磨削、动平衡检测等工序流转时，如果直接堆叠或者平铺在托盘上，很容易出现加工面划伤、零件混放、清点困难的问题，这套结构就是针对这类痛点做的定向设计。整体框架采用标准工业铝型材搭建，相邻型材通过角码与内置螺栓连接，不需要焊接作业，后期可以根据存放零件的直径、厚度变化灵活调整隔档间距，适配不同规格的盘类零件存放需求，相比焊接式的固定料架，改造成本更低，适配性更强。框架侧面预留的安装支耳，

　　可以直接固定在生产线旁的工作台侧方、周转推车的安装面，或者自动化设备的上下料工位旁，不需要额外做复杂的安装基础，支耳上的长圆孔设计可以抵消安装面的平面度误差，降低安装调试的难度。框架内部的隔档采用等间距排布的竖向分隔条，每两个分隔条之间形成独立的存放槽位，槽内的黑色缓冲衬垫采用耐磨橡塑材质，零件插入槽位后，加工面不会直接和金属型材接触，避免周转过程中震动带来的表面磕碰损伤，每个槽位的宽度刚好适配单组盘类零件的厚度，取放时不会带动相邻槽位的零件，减少零件之间的剐蹭风险。框架端部的带轮结构，是为了适配长距离工位周转设计的，当需要整架转移零件时，不需要额外借助叉车或者液压推车，直接通过端部的滚轮就可以在车间的环氧地坪上短距离移动，

　　滚轮旁的限位挡块可以在固定存放时锁止位置，避免框架受外力滑动。从安装边界来看，这套框架的整体外轮廓尺寸适配标准工位的侧装空间，深度方向不会超出工作台的纵深，不会占用操作人员的正常作业通道，竖向的高度设置在操作人员的手肘作业高度区间，取放零件时不需要过度弯腰或者抬手，符合工位人机工程的设计要求。设计过程中，框架的承重做了针对性校核，每根竖向分隔条的承重满足单批次工序零件的总重量要求，铝型材的壁厚选型兼顾了结构刚性与整体重量，不会因为自重过大增加周转负担，框架底部的横向加强筋，避免满载情况下框架出现中部下挠变形，保证长期使用的结构稳定性。在实际应用中，这套结构除了用于机加工工序的零件暂存，还可以适配检测工位的零件有序摆放，

　　检测人员可以按照加工顺序将零件依次插入槽位，避免出现漏检、零件顺序错乱的问题，相比传统的物料盒存放，零件的可视化程度更高，不需要翻找就可以直接拿到对应工序的零件，大幅提升工位的作业效率。框架的开放式结构不会积存切屑与切削液，日常工位清洁时可以直接用压缩空气吹扫，残留的切削液会顺着型材之间的缝隙流出，不会在框架内部积存造成零件锈蚀，也减少了日常维护的工作量。
