钣金框架式CNC加工工装定位承载装置

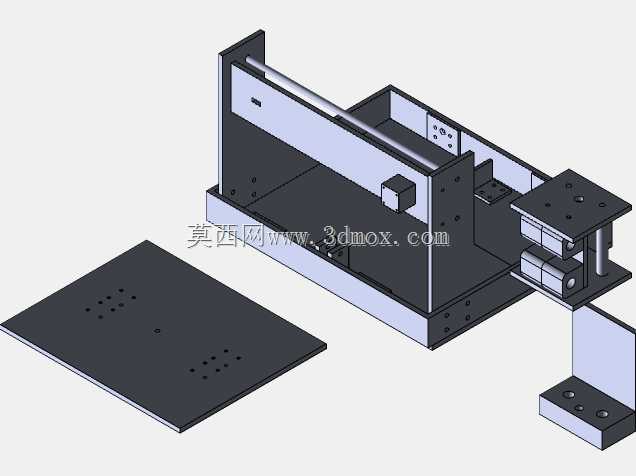

　　这套钣金框架结构的装置，是面向小型精密CNC加工工序设计的工位级定位承载工装，主要应用在消费电子小型金属结构件、通讯类小尺寸五金零件的机加工序环节，用来替代传统整块式铸铁工装平台，适配小批量多批次的柔性加工需求。从结构组成来看，整套装置分为主承载框架、侧装导向模组、可拆卸定位托板三个核心部分，主框架采用冷轧钢板折弯拼接成型，所有拼接位置均设计有沉头安装孔位，既保证框架整体的连接刚性，又避免螺栓突出干涉工件装夹或刀具运动路径。主框架的底板预留了成阵列排布的定位孔，孔位间距按照常用小型平口钳、气动夹紧元件的安装尺寸设计，可直接通过T型螺栓或者内六角螺栓固定不同规格的夹紧组件，不需要额外在平台上二次钻孔攻丝，大幅缩短换型调试的时间。

　　侧装的导向模组采用双光轴支撑结构，光轴两端通过带座轴承固定在框架的立式支撑板上，滑块部分预留了刀具冷却管路、气动夹紧管路的走线槽位，可搭载小型气动倒角主轴或者工件检测触头，实现加工过程中的辅助工序动作，不需要额外在机床工作台上加装辅助支架。可拆卸的定位托板是独立的平板结构，板面上同样加工有矩阵式定位孔，托板的侧边设计有两个定位销孔，和主框架底板上的定位销配合后，可实现托板的快速换装，针对不同批次的工件，可提前在托板上完成装夹定位，加工时直接将托板整体装入框架即可，把机内装夹的时间转移到机外完成，有效提升设备的实际稼动率。设计过程中重点考虑了安装边界的适配性，整套装置的整体外轮廓尺寸控制在小型立式加工中心的工作台行程范围内，

　　底部四个角位置设计有突出的安装耳，安装耳上的长圆孔可适配不同T型槽间距的机床工作台，不需要额外制作转接板即可完成固定。框架的立式支撑板上预留了多组高度不同的安装孔位，可根据加工工件的高度调整侧装导向模组的安装高度，避免模组和刀具路径发生干涉，同时支撑板的内侧设计有挡屑边，可阻挡加工过程中飞溅的铝屑、铁屑进入光轴滑块的运动间隙，减少日常维护的频次。在刚性设计上，主框架的折弯边均设计有加强压筋，底板底部在对应工件装夹的受力位置焊接有加强方管，避免装夹工件时平台发生形变影响加工精度，所有钣金件的棱边均做了倒角去毛刺处理，防止操作人员换型时被划伤。和传统的铸造工装平台相比，这套钣金结构的装置重量更轻，单人即可完成搬运和安装调整，

　　同时模块化的结构设计可根据不同的加工需求更换不同功能的侧装模组，比如更换成工件吹扫组件、自动接料组件等，不需要对主框架做任何修改即可拓展功能。在实际应用场景中，这套装置可直接安装在行程600mm以内的小型CNC加工中心工作台上，用来装夹手机中框、通讯连接器壳体、小型传感器金属外壳等零件，配合机外预装托板的使用模式，单批次工件的换型时间可缩短60%以上，同时框架自带的挡屑结构可减少加工碎屑进入机床工作台的T型槽，降低工作台的清理维护工作量。导向模组的滑块运动行程覆盖整个主框架的加工区域，搭载倒角主轴时可完成工件边缘的自动倒角工序，不需要工件二次下台进行人工倒角，减少工序周转的时间。所有孔位的设计均按照标准夹具的安装尺寸匹配，市面上常见的小型气动夹紧缸、手动夹紧钳均可直接安装，不需要额外制作转接件，降低了工装的配套成本。
