双气缸对压式工件定位夹紧工装结构

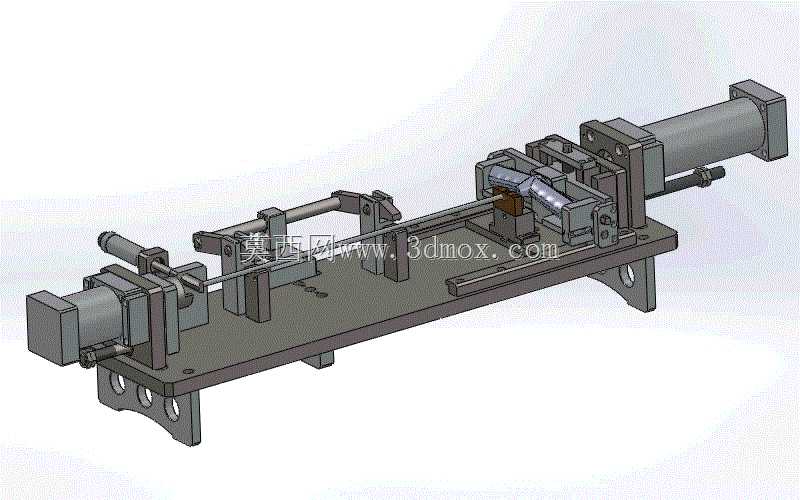

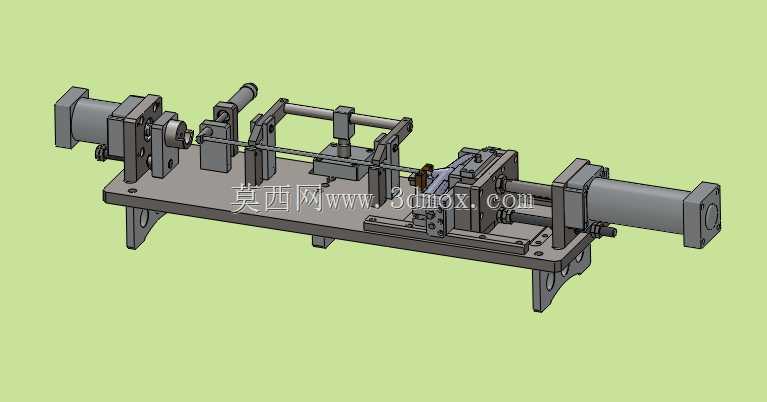

　　这套双气缸对压式夹紧结构，主要面向小型通讯类零部件、精密五金小件的压装、铆接、检测工序的工件固定需求，在3C电子组装生产线、小型五金件加工工位中适配性极强，能替代传统手动螺旋夹紧结构，大幅降低操作人员的装夹辅助时间，同时保证每次装夹的夹紧力一致性，避免人工夹紧力波动导致的工件变形、定位偏移问题。从结构布局来看，整套机构采用卧式长底板作为安装基准，底板两端各布置一组标准气缸作为动力输出端，两端气缸的轴线保持同轴度公差在0.02mm以内，保证压合过程中工件两侧受力沿同一直线传递，不会产生侧向倾覆力矩。靠近操作侧的气缸推杆端连接浮动压头，压头与推杆之间采用间隙配合加弹簧缓冲结构，避免硬接触压伤工件表面，同时可以补偿工件长度方向的尺寸公差，

　　保证不同批次尺寸存在小幅偏差的工件都能被可靠夹紧。另一侧的气缸端连接定位挡块，挡块上开有与待加工工件外形匹配的定位槽，工件放入后可以快速完成初定位，不需要额外的找正操作。底板中间位置布置有两组可调式辅助支撑座，支撑座的高度可以通过下方的调节螺栓进行微调，适配不同直径、不同外形的工件装夹需求，支撑座上方开有V型定位槽，对于轴类、小型壳体类工件都能实现稳定的径向定位，防止夹紧过程中工件发生转动或轴向窜动。整套机构的安装边界以底板的安装孔为基准，底板厚度为12mm，采用45号钢调质处理，表面做发黑防锈处理，四个安装支脚开有长条形安装孔，可以直接固定在标准铝型材工作台上，也可以适配小型自动化设备的工装安装板，安装孔的孔距兼容主流的30系列、

　　40系列铝型材安装间距，不需要额外加工转接板即可完成装配。在气路设计上，两个气缸采用同步控制阀控制，保证两端压头同时动作，避免单侧先接触工件导致工件被推偏，气路接口布置在气缸尾部，不会与工件上下料的操作空间产生干涉，操作人员可以从机构正前方直接取放工件，操作路径无遮挡。整套结构的运动部件都做了限位设计，气缸的行程两端加装了硬限位挡块，防止气缸过行程导致机构碰撞损坏，导向杆采用直线光轴搭配无油衬套，保证压头运动过程中的直线度，长期运行也不会出现卡顿、偏移的问题。在实际产线应用中，这套夹具可以搭配小型压装机、点胶设备、检测传感器使用，完成工件的压装铆接、点胶固化、尺寸检测等工序，夹紧力可以通过气源压力调节，

　　适配从塑料壳体到金属小件的不同材质工件装夹需求，不会出现夹伤薄壁工件或者夹紧力不足导致工件移位的问题。设计过程中充分考虑了维护便利性，所有易损的衬套、密封件都采用标准件，损坏后可以直接更换不需要重新加工定制零件，整体结构没有复杂的异形零件，加工难度低，普通的铣削、钻削设备即可完成所有零件的加工，制造成本远低于同类液压夹紧工装，同时不需要配套液压站，仅需接入工厂常规的0.5-0.7MPa压缩空气即可正常工作，适合中小型加工车间、组装产线快速部署使用。
