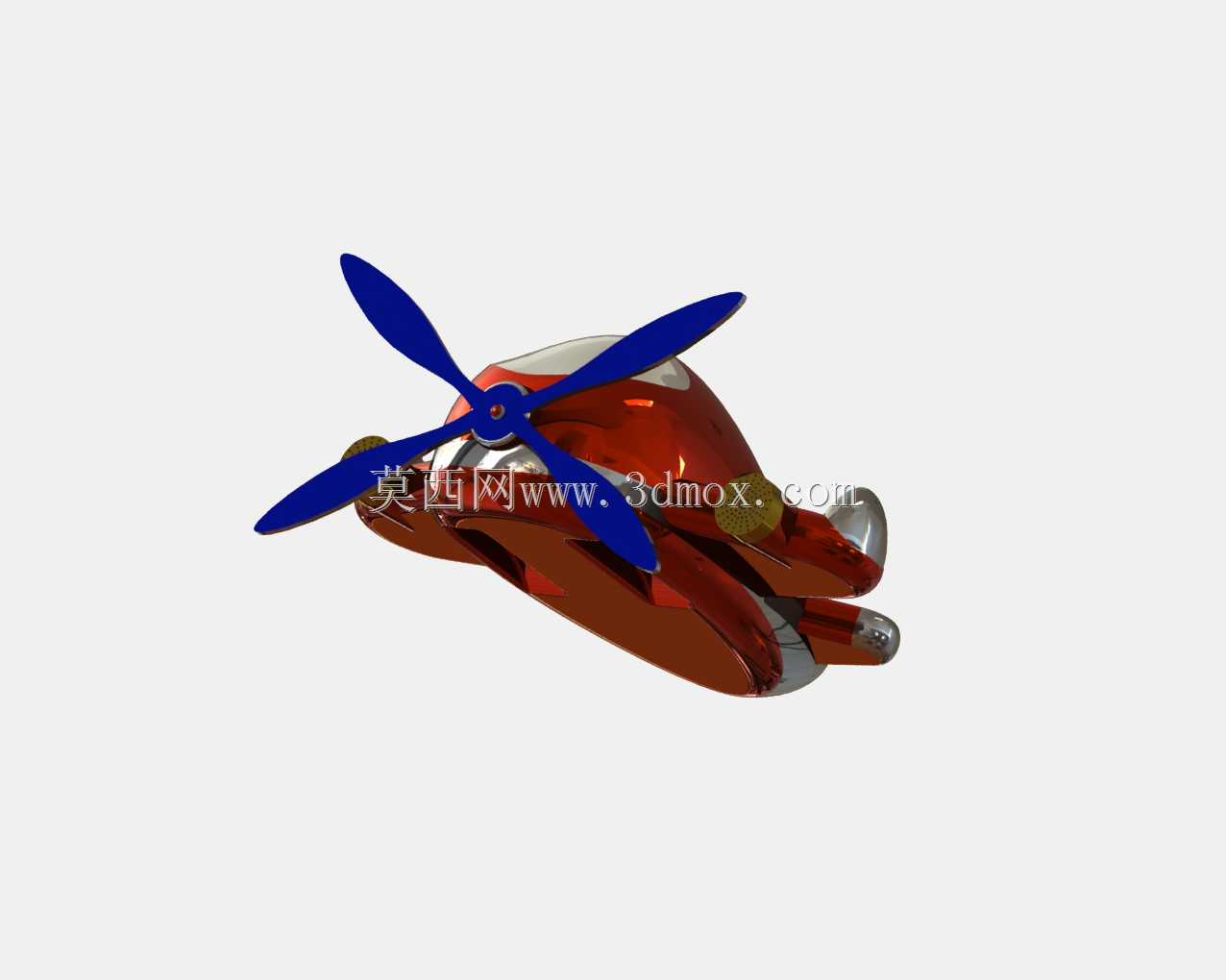

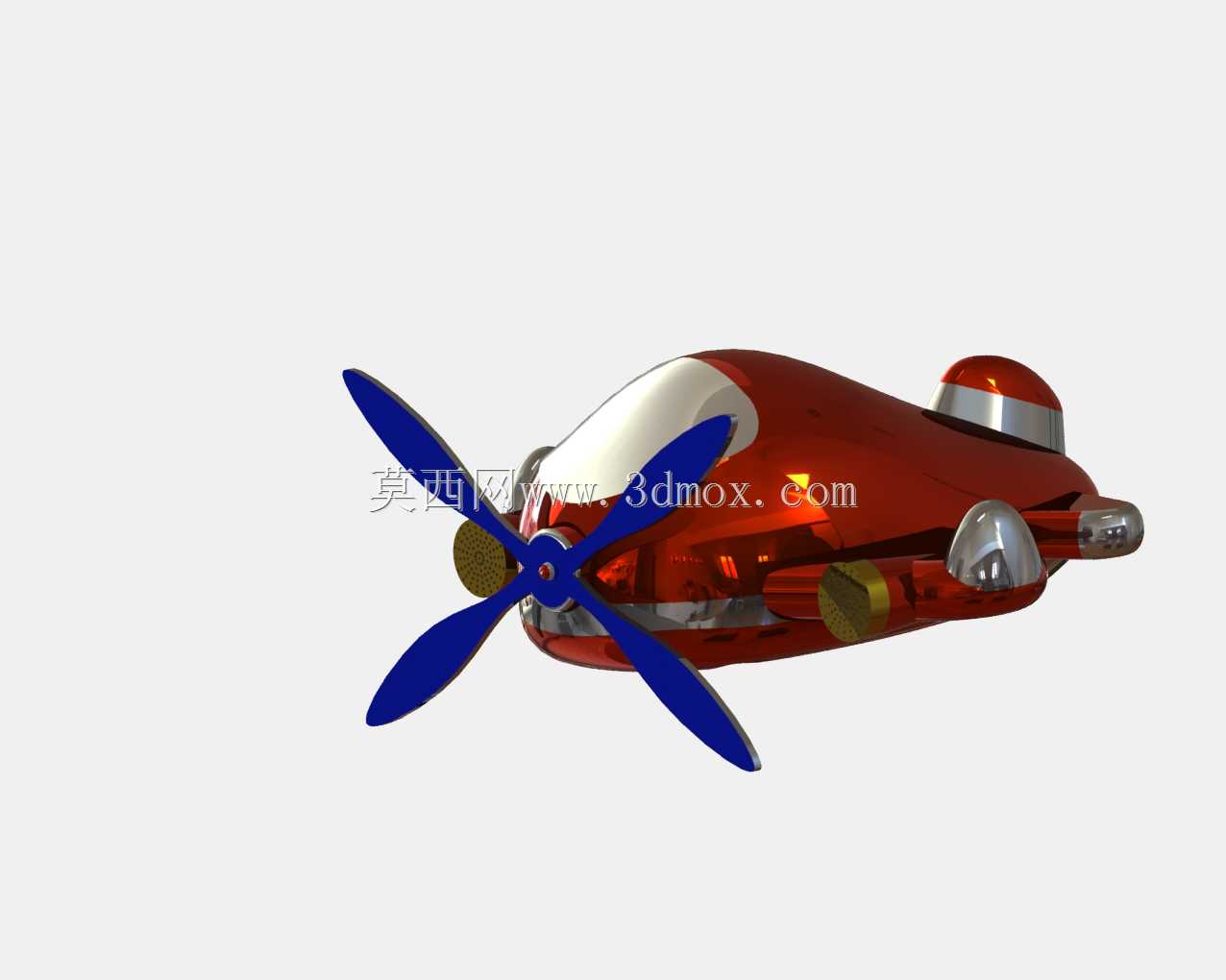

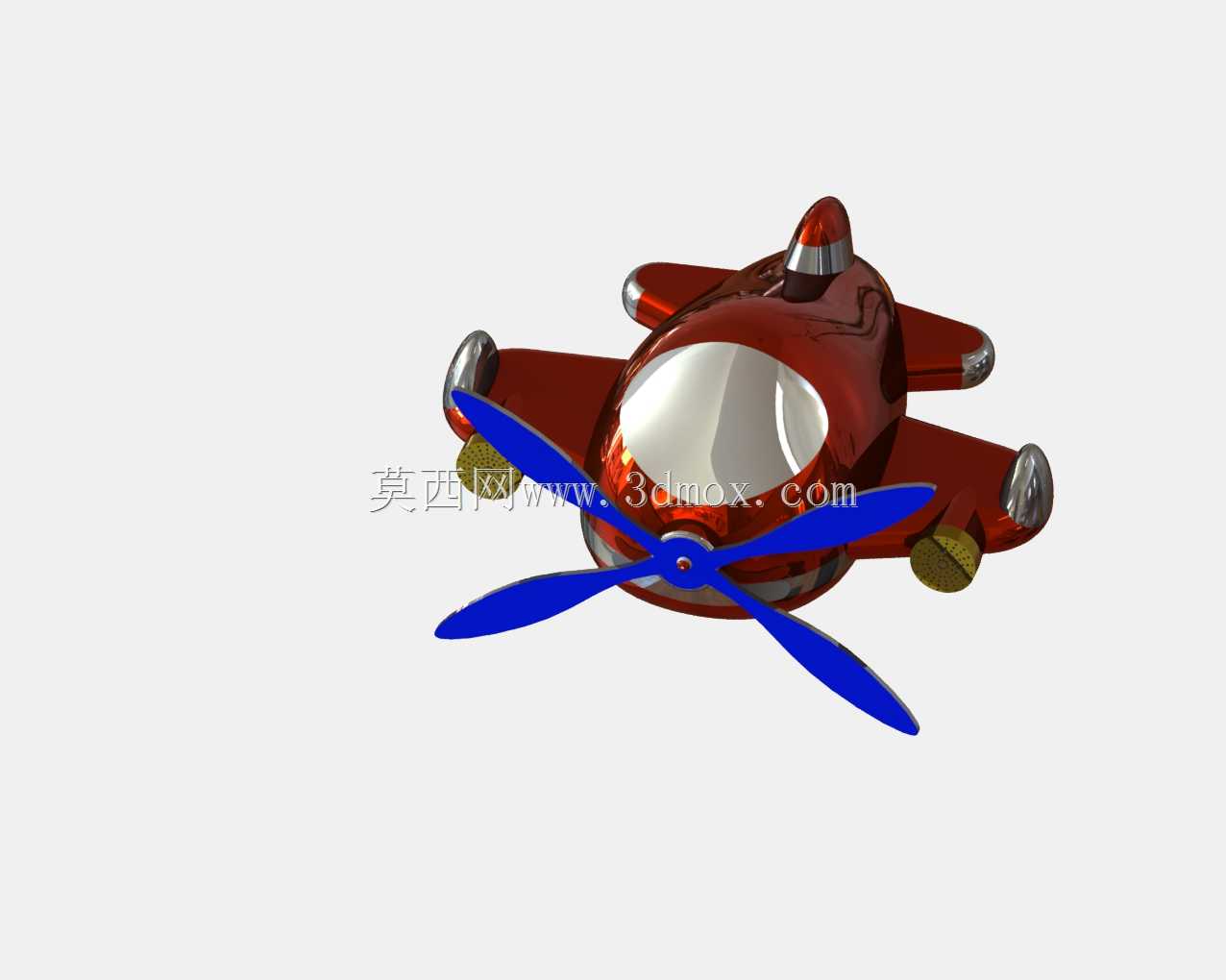

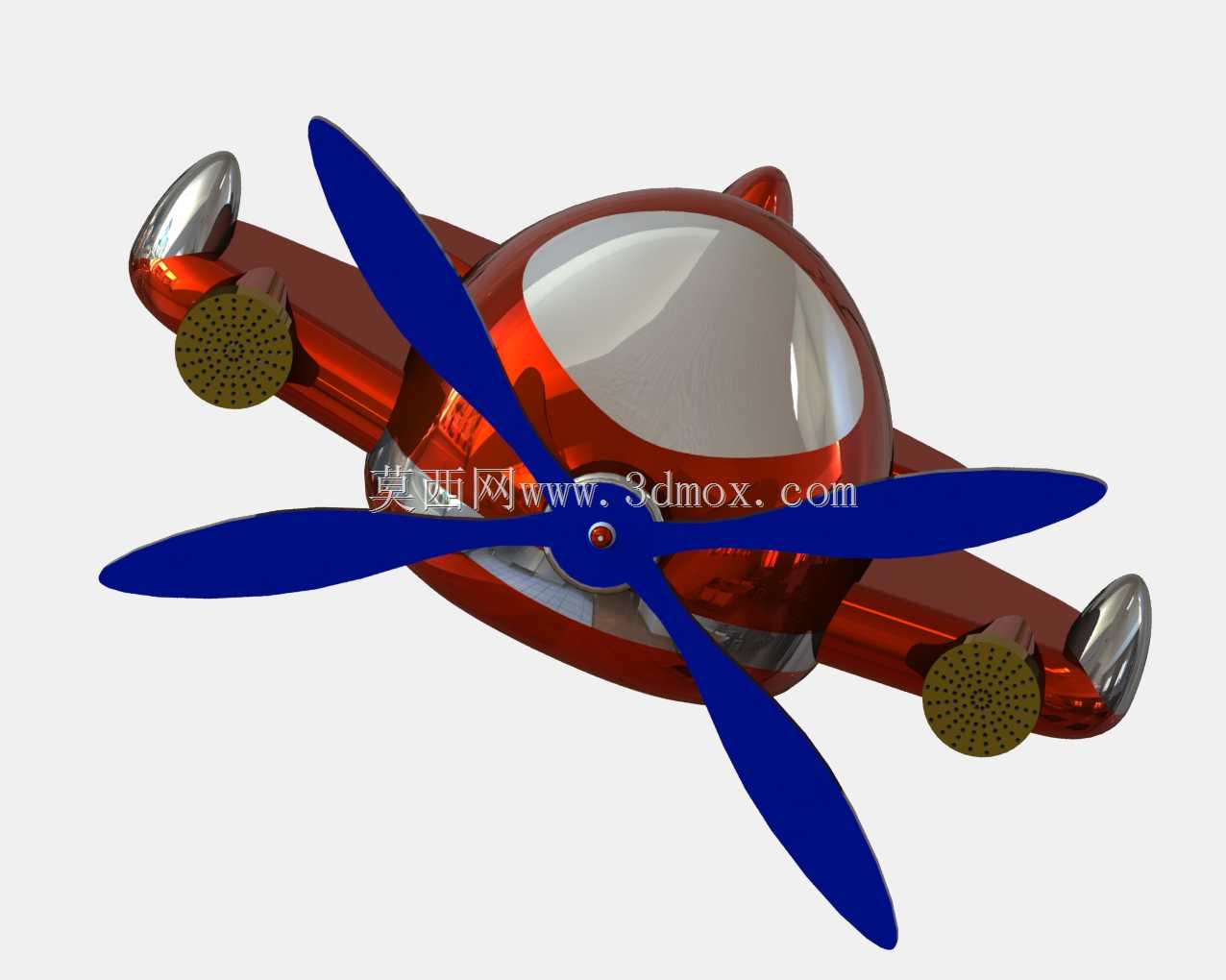

卡通螺旋桨小飞机造型创意摆件设计

　　本次呈现的Q版螺旋桨小飞机造型，最初的设计出发点是面向航空文创周边、桌面装饰摆件以及低龄儿童益智玩具的开发需求，区别于常规等比例缩放的仿真航模，该造型刻意弱化了真实飞行器的尖锐棱角与复杂结构，整体采用大圆角曲面过渡，所有外露部件的边缘均做了R3以上的倒圆处理，完全规避尖锐突出结构，适配文创产品的安全使用要求。从结构布局来看，机身采用短粗的纺锤形主体设计，整体长宽高比例控制在1.2:1:0.8的区间内，重心集中在机身几何中心偏下位置，放置在平面上时稳定支撑面由机身底部、两侧发动机舱下端共同构成，无需额外支架即可保持平稳放置，静态摆放时的抗倾覆角度可达27度，满足日常桌面摆放的稳定性要求。前部的四叶螺旋桨采用独立的分体式结构设计，

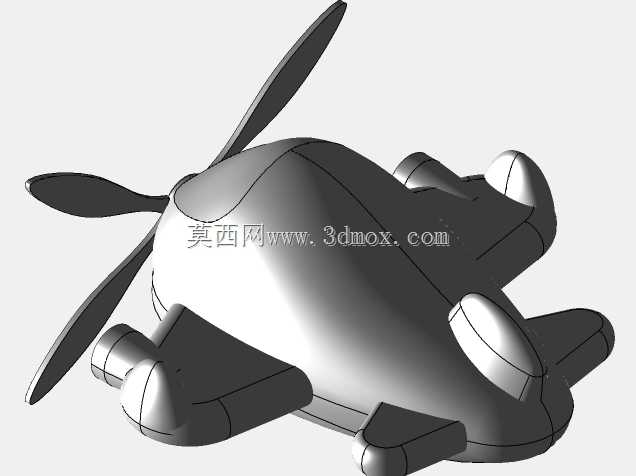

　　与机头位置的连接轴预留了0.15mm的转动间隙，实际生产装配后可实现手动拨动自由旋转，螺旋桨叶采用对称翼型截面，叶尖位置做了圆弧收边，既保留了螺旋桨飞行器的辨识度，又避免薄边结构在把玩过程中出现断裂风险。机身两侧的短舱式发动机造型与主机身采用一体化曲面衔接，没有突兀的拼接棱线，短舱端部的金属质感装饰区域做了内凹0.2mm的沉台设计，后续做表面处理时可直接在沉台内做电镀或烫印工艺，无需额外粘贴装饰件，降低量产时的装配工序复杂度。尾翼部分采用与机身融合的一体化设计，垂直尾翼与水平尾翼的过渡曲面连续顺滑，没有出现曲率突变的区域，在三维建模过程中全程采用G2连续的曲面搭建方式，确保后续无论是做3D打印手板，还是开模做注塑量产，

　　都不会出现曲面褶皱、分型线错位的问题。座舱区域采用大尺寸的弧形透明罩设计，透明罩与机身的配合面做了一圈0.3mm的止口结构，装配时可直接卡入机身对应的安装槽内，配合间隙控制在0.1mm以内，既保证装配后的贴合度，也不会出现安装过紧导致透明件开裂的问题。从实际应用场景来看，该造型除了作为静态桌面摆件外，还可通过调整内部配重结构，适配儿童回力玩具、车载香薰底座、航空主题盲盒手办等多个衍生场景，机身腹部预留了直径6mm、深度8mm的标准安装孔位，可直接适配通用的回力齿轮箱、香薰棉芯固定座等通用配件，不需要针对不同应用场景重新修改主体结构。设计过程中特意控制了整体的壁厚均匀性，主体外壳的壁厚统一设置为2mm，

　　所有筋位的厚度不超过主体壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等工艺缺陷，螺旋桨部件的壁厚设置为1.5mm，既保证足够的结构强度，转动时也不会因为过重出现卡顿问题。机身表面的分色区域均做了清晰的分型线规划，红色机身、蓝色螺旋桨、银色装饰件的分色边界都设置在曲面的棱线位置，后续做喷涂或者多色注塑时，不会出现溢色、串色的问题，有效降低量产时的不良率。考虑到不同加工工艺的适配性，整个造型没有出现倒扣深度超过1mm的结构，所有侧凹结构都可以通过常规的斜顶、滑块结构完成脱模，不需要采用复杂的抽芯机构，能够有效控制模具开发的成本。对于三维建模从业者而言，该造型的曲面搭建逻辑可以作为卡通载具类设计的参考案例，全程以基础曲面放样、曲面修剪、圆角过渡为主要建模手段，没有采用过于复杂的高级曲面命令，建模逻辑清晰，后续修改调整的自由度较高，可根据实际需求快速调整机身比例、螺旋桨叶数量、尾翼造型等细节，快速衍生出不同风格的系列化造型。在安装边界的考量上，该造型的最大外轮廓尺寸控制在120mm100mm80mm以内，适配常规的文创产品包装尺寸，不需要定制特殊规格的包装盒，运输过程中也因为整体结构圆润，没有突出的易损部件，不需要额外增加复杂的缓冲包装结构，能够有效控制仓储运输环节的成本。
