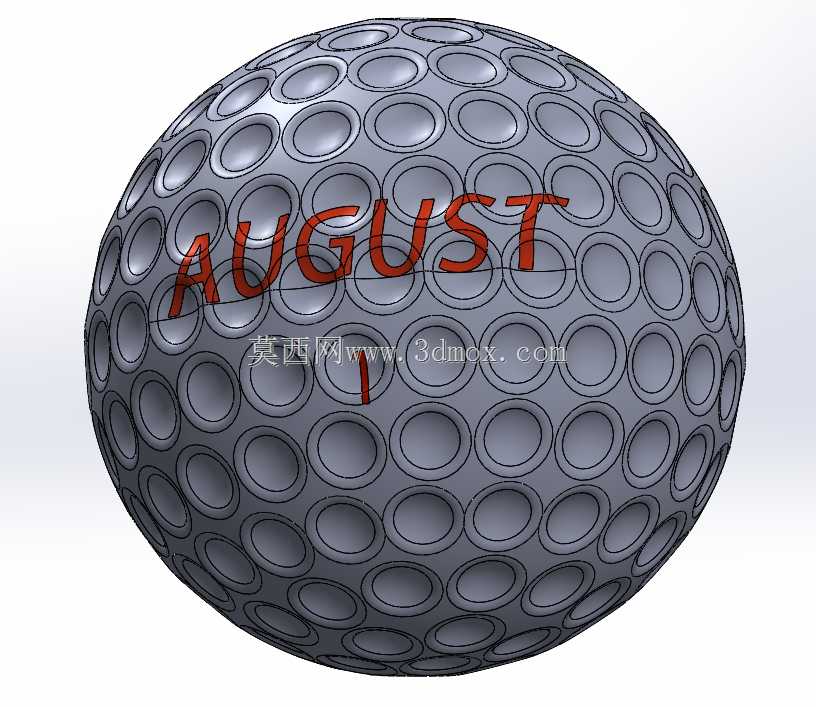

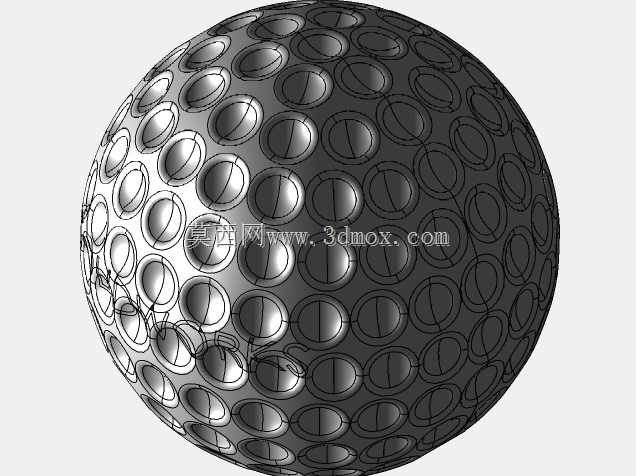

日常接触的高尔夫运动用球,表面的凹坑结构并非装饰性设计,而是直接关联球体飞行过程中的空气动力学表现,建模过程中需要先确定球体基准直径,按照行业通用的竞赛用球尺寸规范锁定球面轮廓,再通过阵列排布的方式均匀布置凹坑特征,每一处凹坑的深度、曲率半径都需要匹配空气阻力优化的参数要求,避免出现凹坑排布疏密不均导致的飞行轨迹偏移问题。这款球面额外增加了定制化的凸起标识结构,标识凸起高度需要控制在合理范围内,不能破坏球面整体的气动轮廓,同时要保证标识与球面基体的连接过渡处做圆角处理,避免击球过程中出现应力集中导致标识脱落的情况。从实际应用场景来看,这类带定制标识的高尔夫球多用于练习场专属用球、品牌定制活动用球,区别于普通竞赛用球的统一外观,

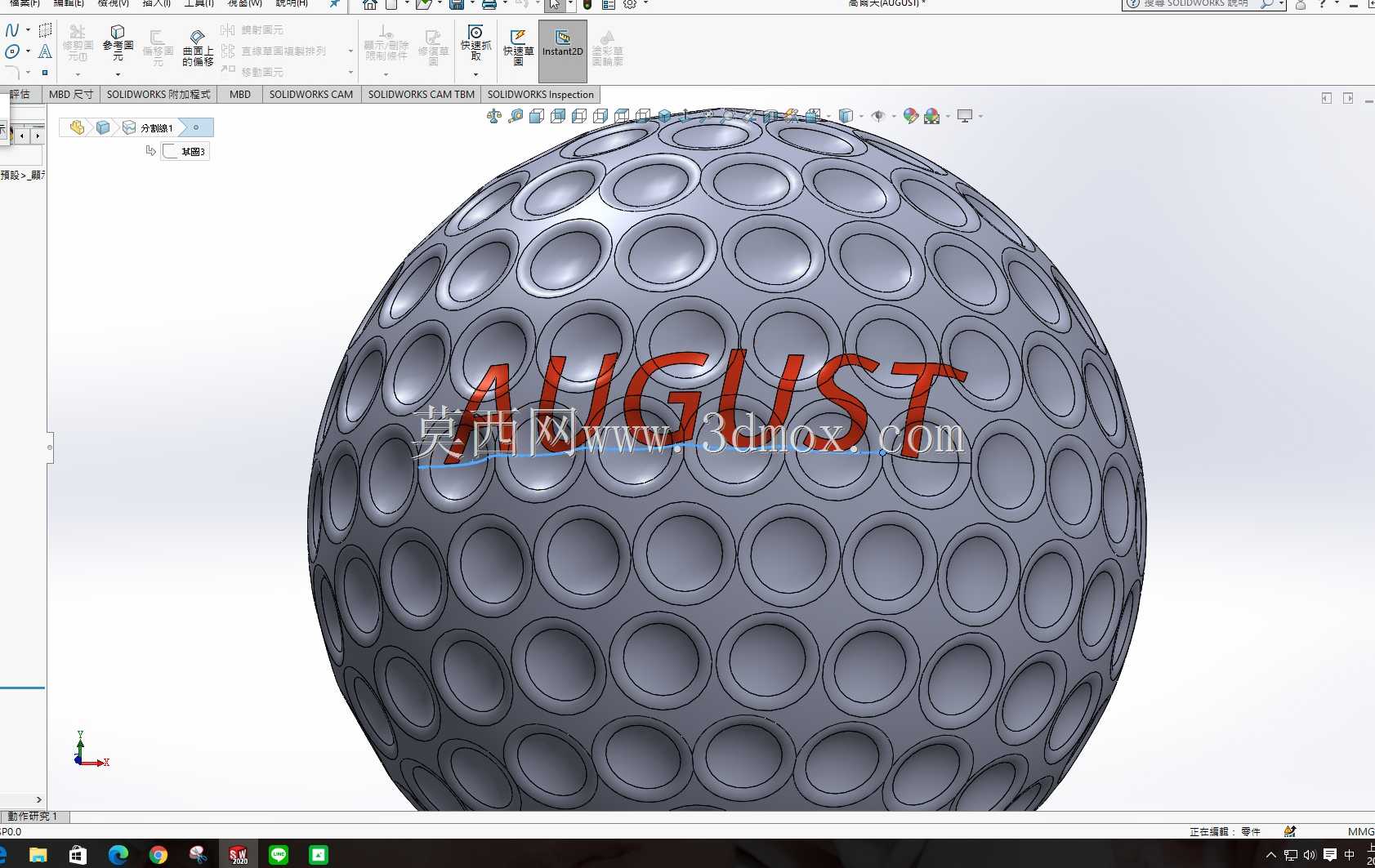

专属标识可以快速区分不同场地、不同活动的用球,减少场地内球体混杂带来的管理成本。设计过程中需要先完成基础光滑球体的建模,再通过曲面偏移、切除的方式生成均匀分布的凹坑,凹坑的排布不能采用简单的矩形阵列,需要适配球面的曲率变化,采用球面圆周阵列结合多层排布的方式,保证每一个凹坑的边缘间距一致,不会出现局部凹坑重叠或者间距过大的问题。标识部分的建模需要先在球面切向建立基准面,绘制标识的轮廓草图,再通过投影命令将轮廓映射到球面曲面上,之后采用凸起拉伸的方式生成标识实体,拉伸方向始终垂直于对应位置的球面切向,保证标识凸起高度均匀,不会出现一侧高一侧低的歪斜情况。从安装与适配边界来看,这类球体不需要额外的装配结构,本身作为独立的运动器材使用,
建模时需要保证球体的圆度公差符合运动器材的规范要求,整体重量分布均匀,重心与球心重合,避免出现偏心导致的滚动轨迹异常。凹坑的边缘需要做微小的圆角过渡,不能出现尖锐的棱边,一方面是避免击球时对球杆杆面造成不必要的磨损,另一方面也能减少球体落地滚动时的不规则弹跳。实际生产中这类球体多采用注塑或者硫化成型工艺,建模时需要考虑拔模角度,凹坑的侧壁需要预留合理的拔模斜度,标识的凸起部分也要做对应的脱模斜度处理,避免成型过程中出现粘模、特征缺损的问题。很多新手建模时容易忽略球面凹坑的排布合理性,直接在平面上阵列凹坑再弯曲到球面,会导致凹坑形状变形、间距不均,正确的建模逻辑应该是基于球面的UV方向建立阵列参考,
每一个凹坑的草图平面都垂直于对应位置的球面法线,保证切除出来的凹坑形状一致、深度统一。另外标识部分与球面的结合处,需要做0.2到0.3毫米的过渡圆角,既能够提升成型时的材料结合强度,也能避免使用过程中污垢卡在标识缝隙里难以清理。从功能特性上来说,均匀的凹坑结构可以在球体飞行时让表面的空气湍流更稳定,减少压差阻力,提升飞行距离与轨迹稳定性,而定制标识的存在不干扰凹坑的气动布局,所有标识都布置在凹坑之间的平整球面上,没有覆盖或者破坏原有凹坑的结构,保证球体的运动性能和普通无标识竞赛球保持一致。在做结构校验的时候,可以通过质量属性检查确认球体的重心位置,调整标识部分的材料密度分布或者局部厚度,保证整体重心偏差控制在允许范围内,不会影响击球后的飞行与滚动表现。对于练习场使用的场景,这类带标识的球还可以在标识部分增加耐磨涂层的对应结构预留,让标识区域的耐磨性能高于球面其他区域,避免反复击打后标识磨损模糊,延长球体的使用寿命。建模过程中还要注意球面整体的光滑度,凹坑与球面基体的衔接处要做G1连续以上的曲面过渡,不能出现曲面接痕,否则不仅会影响气动表现,成型后也会在表面出现明显的合模线或者凸起瑕疵。
