轻型单旋翼带尾桨直升机结构设计

　　本次呈现的轻型单旋翼直升机结构模型，主要面向低空通用航空作业场景的结构原理演示、教学实训以及概念方案验证环节使用，可覆盖农林植保作业前期的载荷匹配验证、航空科普教具开发、低空观光飞行器概念方案迭代等多个实际应用方向，能够帮助结构设计人员快速梳理单旋翼带尾桨构型直升机的整体布局逻辑，减少前期方案论证阶段的重复建模工作量。

　　从实际用途来看，该构型直升机属于轻量级低空载人作业平台，核心功能是完成1至2人量级的低空短途飞行、小范围作业载荷挂载，相较于多旋翼无人机，该构型具备更高的飞行效率与更远的航程，滑橇式起落架的设计也让其能够在野外无铺装的平整场地完成起降，不需要配套专用的起降跑道与地面系留设施，适配复杂野外作业的使用需求。

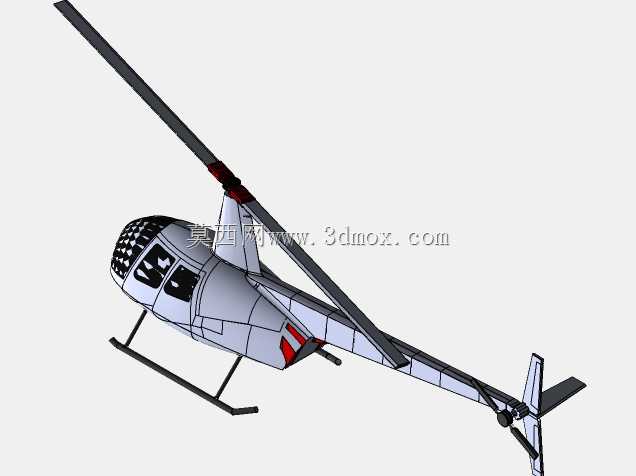

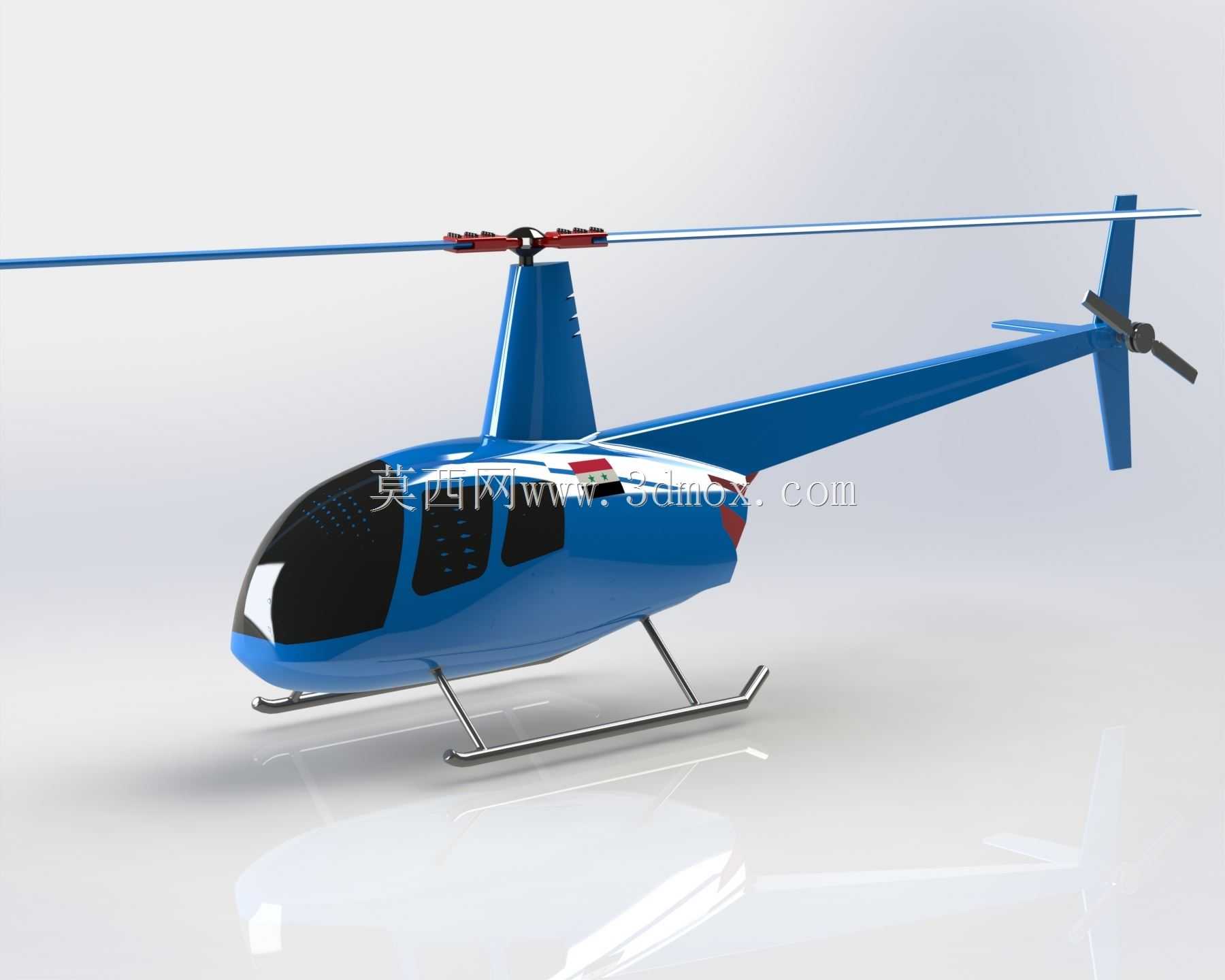

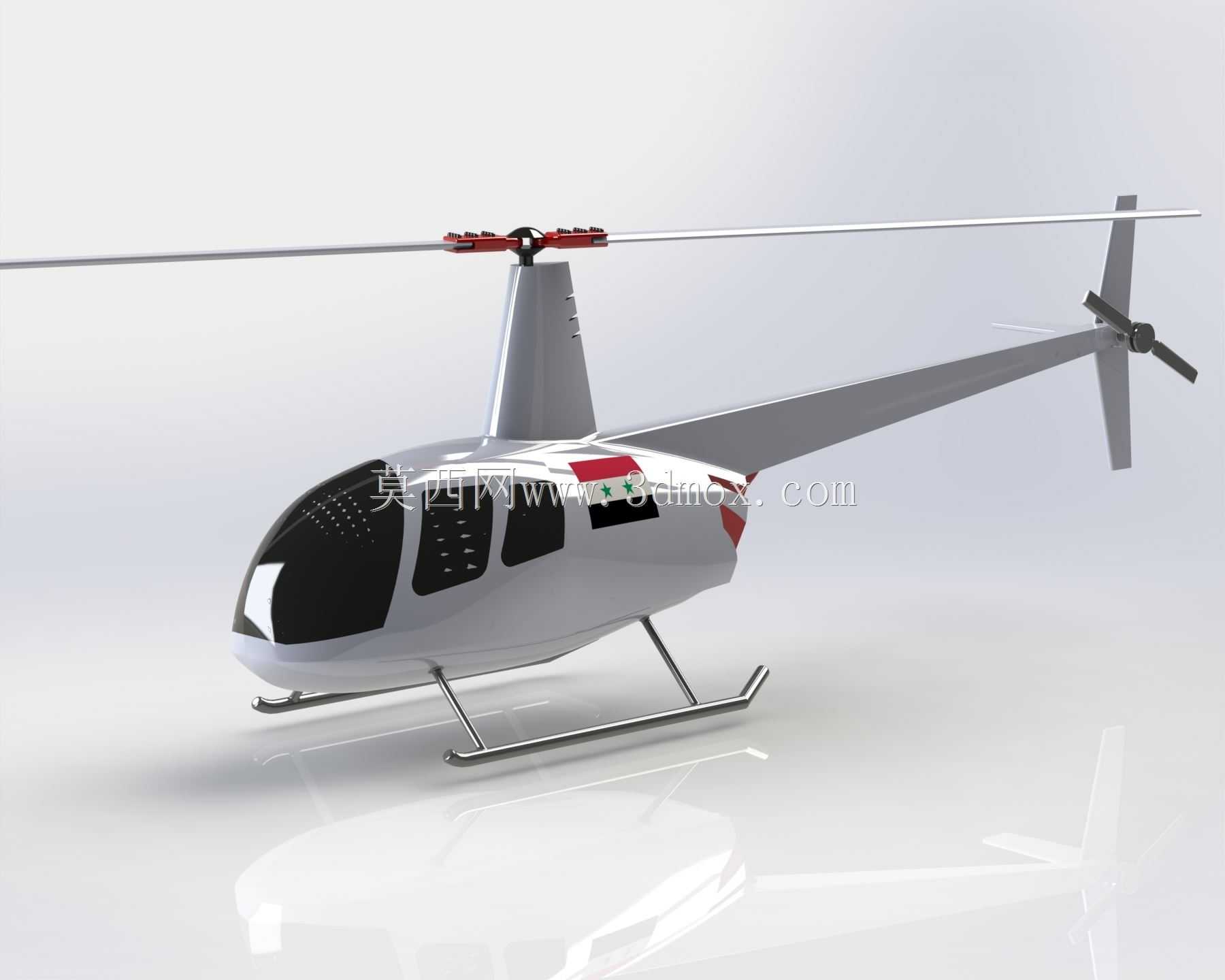

　　产品功能特性层面，模型完整还原了单旋翼带尾桨直升机的核心传动与结构布局：主旋翼采用两叶跷跷板式桨毂结构，这种结构在轻型直升机上应用广泛，结构简单可靠，维护成本低，能够通过桨叶的周期变距实现飞行姿态的调整；尾桨部分采用两叶刚性桨叶设计，安装在尾梁末端，主要作用是抵消主旋翼旋转产生的反扭矩，同时通过调整尾桨桨距实现航向的控制，模型中尾梁采用半硬壳式薄壁结构，在保证结构强度的同时尽可能降低尾部结构重量，避免整机重心过度后移。机身主体采用流线型曲面蒙皮设计，座舱部分预留了透明风挡与侧窗安装位，座舱内部空间可容纳两名乘员，前部为驾驶位，后部可搭载乘员或小型作业设备；机身下部安装滑橇式起落架，这种起落架没有复杂的缓冲作动机构，依靠金属滑橇管的弹性形变吸收着陆冲击，结构重量轻，可靠性高，非常适合轻型直升机的使用场景，滑橇与机身底部通过四个支撑接头连接，接头位置的结构做了局部加强，避免着陆冲击载荷造成机身底部结构变形。

　　设计思路上，该模型遵循轻型直升机的重量控制优先原则，所有结构件的布局都围绕重心配平展开：主旋翼主轴位于整机重心的正上方位置，发动机与传动机构布置在座舱后部、主减速器下方位置，能够让整机重心始终保持在主旋翼桨盘的合理范围内，避免飞行过程中出现过大的配平阻力；尾梁的长度经过匹配设计，既保证尾桨能够获得足够的力臂来抵消主旋翼反扭矩，又不会因为尾梁过长造成尾部结构重量过大、尾部振动幅值过高的问题；机身曲面的设计兼顾了气动减阻与加工工艺性，蒙皮曲面的曲率变化平缓，没有出现过小的曲率半径，既降低了飞行过程中的压差阻力，也方便后续实际加工过程中复合材料蒙皮的铺贴成型。

　　外形尺寸与安装边界层面，该模型对应的实机尺寸量级为：主旋翼直径约6米，尾桨直径约1米，机身总长度（含尾桨）约8米，机高（至主旋翼桨毂顶部）约2.2米，滑橇起落架的横向宽度约1.8米，能够满足在小型通用机场停机坪、野外平整场地的停放需求；安装边界上，主旋翼桨盘平面与尾桨桨盘平面保持垂直布局，尾桨的旋转平面与主旋翼旋转平面的间距满足气动干扰最小化要求，避免主旋翼下洗气流直接冲击尾桨造成航向控制效率下降；滑橇起落架的最低点距离机身底部的距离约0.3米，能够保证在着陆过程中机身底部不会与地面凸起物发生剐蹭，同时预留了足够的形变空间来吸收着陆冲击载荷；座舱门的开口尺寸满足乘员快速进出的需求，开口边缘的结构做了加强框设计，避免开口造成机身整体结构刚度下降。

　　从结构细节来看，模型中还原了机身尾部的水平安定面与垂直安定面结构，水平安定面安装在尾梁中部位置，能够在飞行过程中提供纵向稳定性，减少前飞过程中的姿态波动；垂直安定面与尾桨配合，能够提升航向稳定性，降低飞行员的航向操纵负荷。机身前部的机头部分做了圆润的曲面过渡，既能够降低前飞阻力，也可以在机头位置安装航电设备、飞行传感器等部件，预留的安装空间能够满足常规轻型直升机的航电布置需求。整个模型的结构分件逻辑清晰，旋翼、尾梁、机身、起落架等部件都为独立结构，方便后续设计过程中针对单个部件进行参数调整与结构优化，也可直接用于3D打印制作等比例缩比验证模型，开展风洞试验或者飞行演示验证。
