三位共阳红色八段数码显示管结构

　　做了十几年工业设备的结构设计，经手的数显类部件选型没有上百也有几十，这次还原的三位八段LED数码管结构，是工控面板、小型计数设备里最常用的直插式显示单元，先从实际落地的场景说，这类器件最常出现在小型温控器面板、流水线计件计数器、家用小型电子秤、稳压电源输出显示模块上，核心作用就是把主控芯片传输的BCD码转换成肉眼可识别的十进制数字，部分带小数点的段脚还能实现小数位显示、状态点位提示的功能。

　　先讲设计时候的考量，首先是安装边界的适配，这类直插三位数码管的本体外形是长方体塑封结构，正面的显示面做了轻微的磨砂漫反射处理，避免LED段点亮的时候出现眩光，同时每段发光区的边缘做了黑色遮光隔层，防止相邻段的光线串扰导致数字显示发虚。引脚部分采用单侧直插排布，一共12个引脚，对应三个位选端、八个段选端还有一个公共端？不对，三位共阳的话是三个公共阳极，每个位对应a到g七个段加一个小数点，算下来是3+8=11？不对，实际这款是12脚，其中一个是悬空定位脚，用来在波峰焊的时候增加焊接强度，避免器件过炉后出现歪斜。引脚的间距是标准2.54mm，完全适配通用万用板、常规PCB的焊盘间距，不需要做特殊的封装开模，结构工程师在画板的时候直接调用标准12脚直插封装就能匹配，本体的安装高度是从PCB板面到显示面顶部7mm左右，设计面板开窗的时候要预留0.2mm的装配间隙，避免面板压到塑封本体导致内部晶片移位。

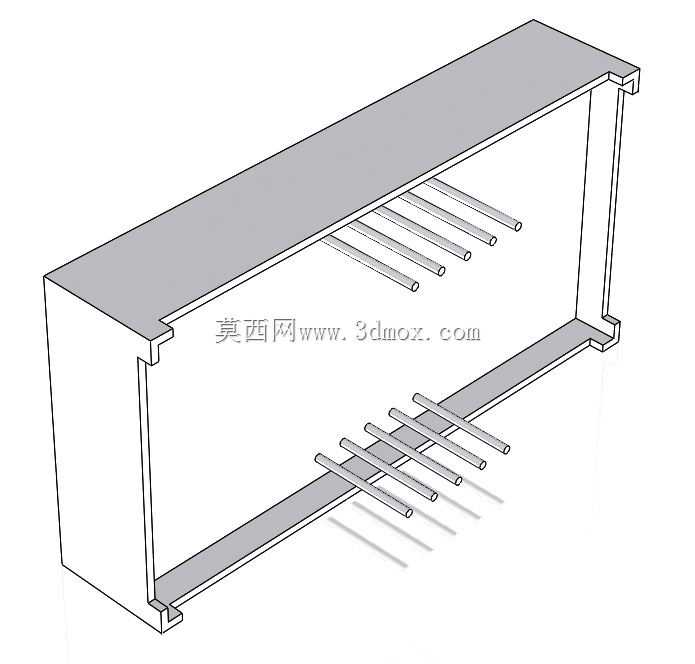

　　再讲功能特性对应的结构设计，内部的三个8字发光单元是等间距排布，每个字的高度是0.8英寸，也就是行业里常说的8X3规格，人眼在0.5到3米的距离内都能清晰识别数字，适合大部分不需要远距离查看的桌面设备、壁挂式小型控制箱。塑封外壳采用的是耐高温的PBT材质，过波峰焊的时候260度的高温持续10秒不会出现外壳变形、透光面雾化的问题，外壳和底部引脚的封装处做了一圈密封凸台，防止焊接时的松香助焊剂渗入器件内部污染发光晶片。背面的塑封做了两道加强筋，一方面是增加本体的结构强度，避免插件的时候受力导致外壳开裂，另一方面加强筋的位置刚好卡在PCB丝印的定位框上，装配的时候不用反复调整位置就能对准。

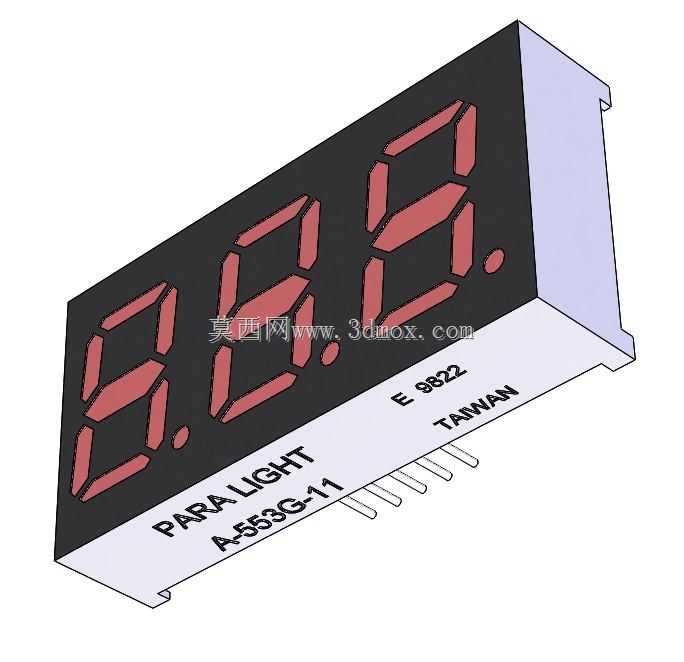

　　实际选型的时候要注意，这类数码管的安装方向不能搞反，引脚的第一脚对应最左侧数码管的阳极，要是装反了会出现位选错乱，显示的数字顺序颠倒，所以建模的时候特意在第一脚对应的塑封位置做了一个小的缺角标识，和PCB丝印的斜角对应，装配工人不用看说明书就能快速对准方向。另外小数点的位置是在每个8字的右下角，建模的时候单独把小数点的发光区做了独立的实体，和其他七段的结构区分开，方便后续做渲染的时候单独赋予发光材质，模拟实际点亮的效果。

　　还有个容易被忽略的设计细节，这类数码管的显示面和塑封外壳的表面有0.3mm的高度差，贴面板保护膜的时候不会因为贴合压力导致显示面被刮花，同时这个高度差也能让面板上的透明视窗和显示面之间留出微小的空气层，减少光线的反射，提升不同角度下的可视性。引脚的长度是标准的12mm，插件后露出PCB背面的长度是2.5mm左右，刚好符合波峰焊的引脚剪切要求，不需要额外剪脚就能过焊接工序。

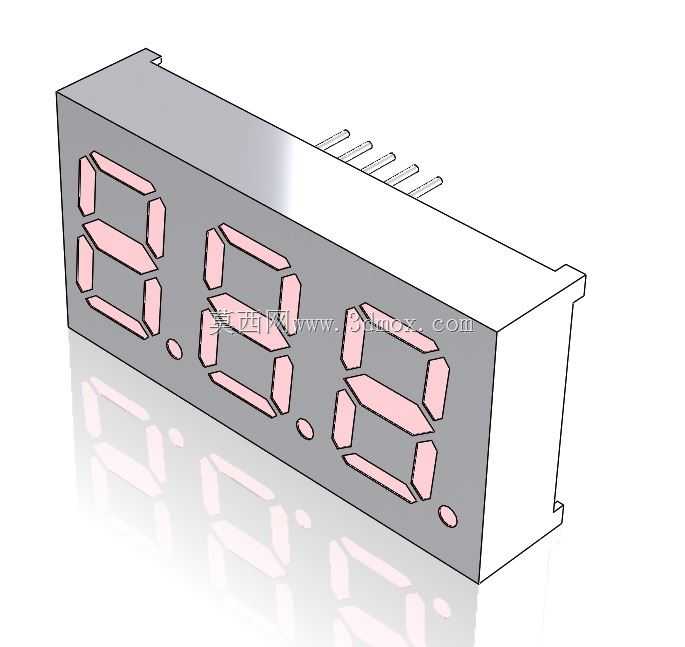

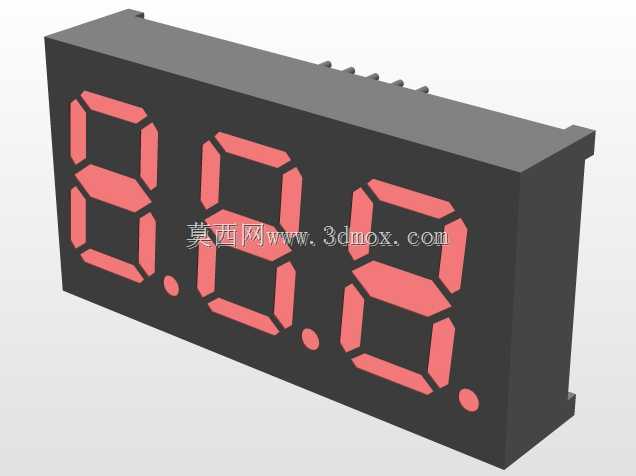

　　从结构建模的角度来说，做这个模型的时候要注意段码的排布角度，每一段发光条都是倾斜的平行四边形，不是规则的矩形，边角的倒角是0.1mm，还原真实器件的段码形状，不能做成直角矩形，不然渲染出来的效果和实物偏差很大。内部的晶片和绑定线虽然在外部看不到，但建模的时候也预留了对应的腔体位置，要是后续需要做剖视展示的话，直接把外壳半透明化就能看到内部的结构排布，不用重新拆件。塑封外壳的脱模斜度做了1.5度，符合注塑件的常规脱模要求，要是后续需要开模生产的话，这个模型直接导出就能给模厂做初步的结构评估，不用再调整拔模角度。

　　实际应用中，这类数码管的工作电流是每段5-10mA，设计驱动电路的时候要给每个段脚串联合适的限流电阻，避免电流过大烧坏晶片，结构设计的时候要注意器件周围不要布置发热量大的元件，比如功率电阻、整流桥这些，长期高温烘烤会加速塑封外壳老化，导致透光率下降，显示变暗。安装的时候如果是用在有振动的设备上，除了波峰焊的固定之外，最好在器件和PCB之间点一点红胶固定，避免长期振动导致引脚脱焊。
