理光西塔M15全景相机结构三维数模

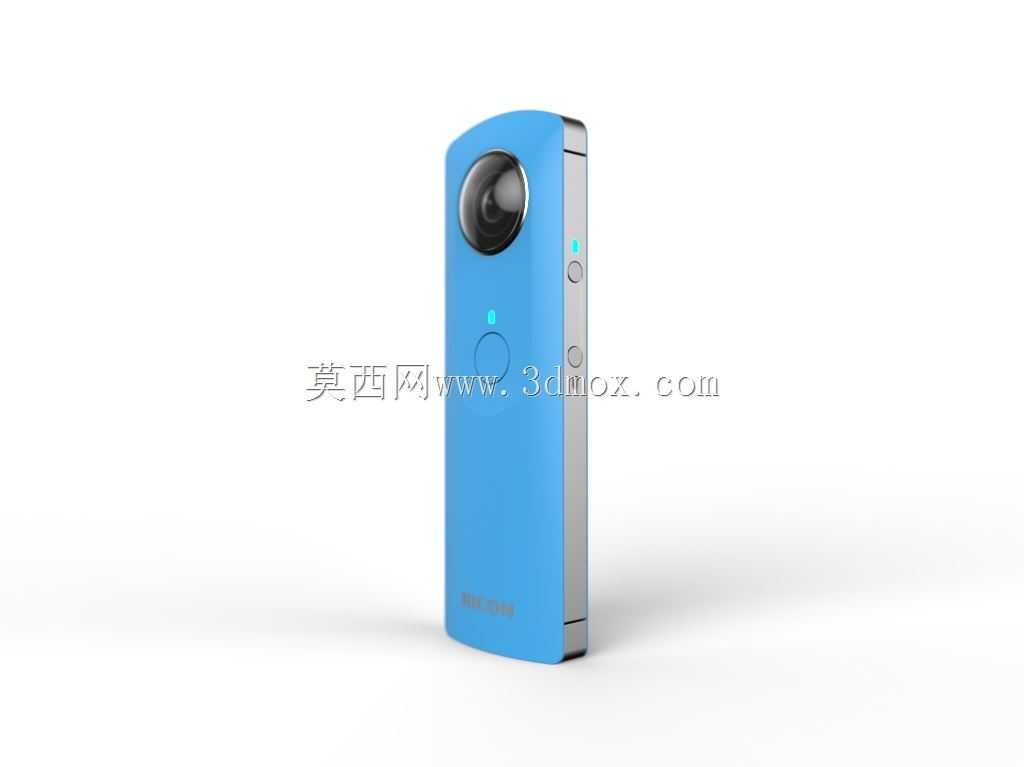

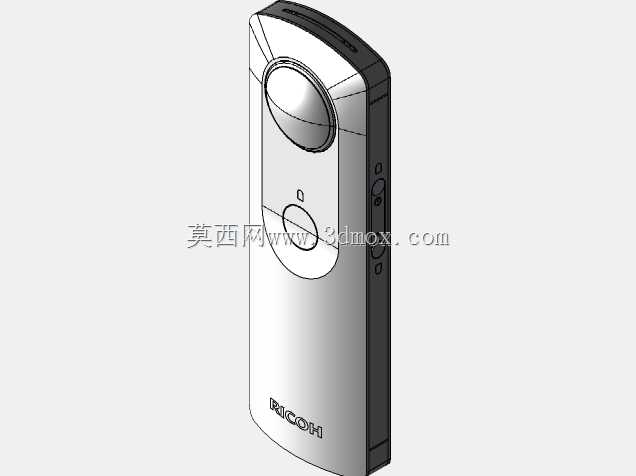

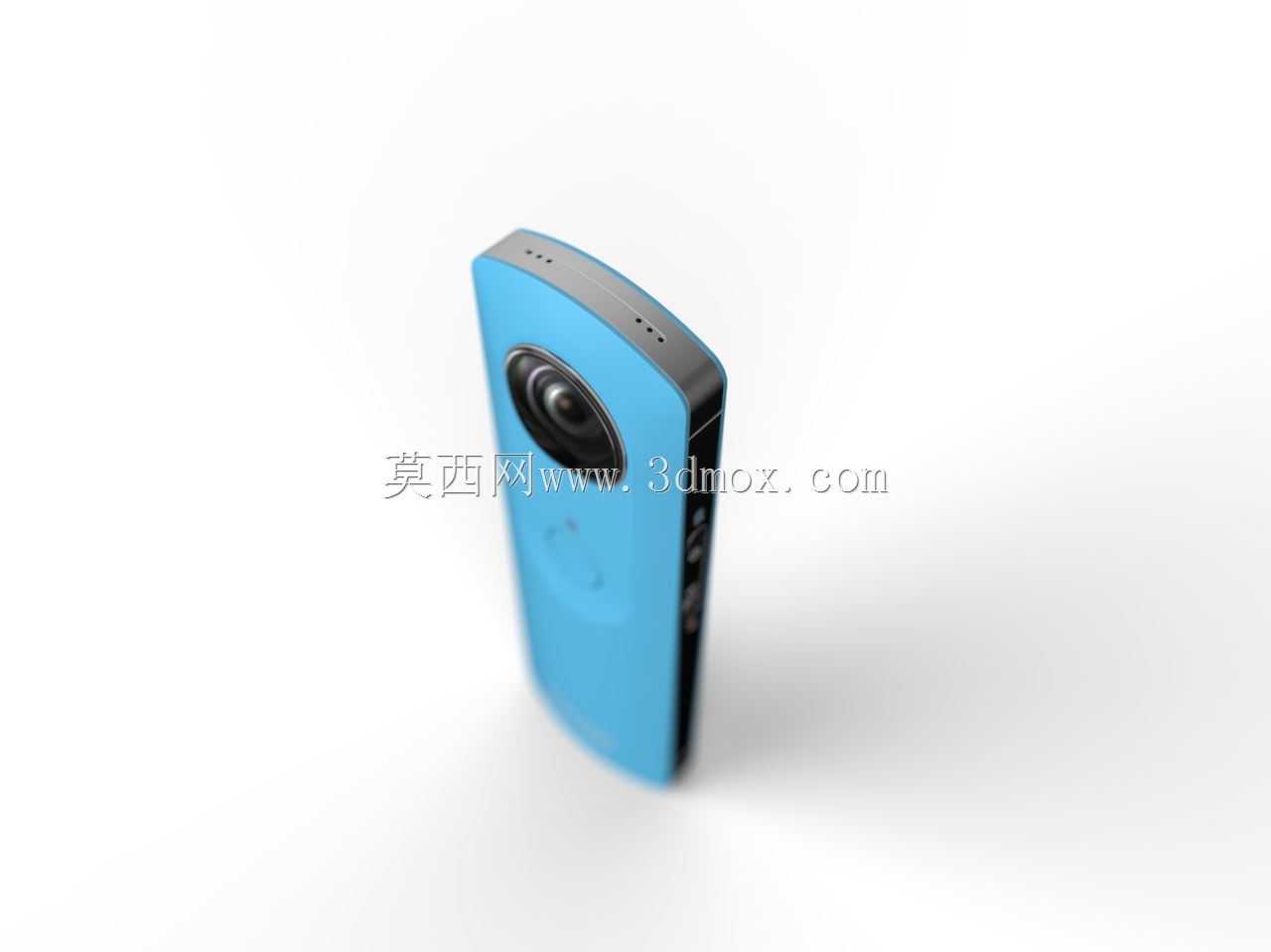

　　这款全景影像设备的三维数模，是面向配件适配开发场景搭建的高精度结构参考，建模过程中所有外形尺寸均通过实物逆向测绘获取，关键配合面的尺寸公差控制在0.05mm以内，可直接用于配套保护壳、固定支架、外接拓展配件的结构设计与干涉校验。从实际使用场景来看，这类手持全景设备常被用于空间VR内容采集、工程现场点位记录、室内装修全景留档、户外旅拍素材获取等场景，配套配件的设计需要充分考虑设备本身的握持手感、按键操作空间、镜头视野避让等核心需求，这也是本次建模过程中重点还原的部分。设备整体采用长条形立式手持结构，主体外壳为哑光硬质塑料材质，侧边搭配金属质感装饰条，整机横截面为带圆角的类矩形，单手握持时的贴合度较好，机身长度控制在单手握持的舒适区间，

　　横向宽度不会遮挡侧边按键的操作行程。机身正面顶部配置超广角鱼眼镜头，镜头外圈做了略微凸起的防护结构，建模时完整还原了镜头外圈的台阶特征，在设计配套保护配件时，需要预留至少1.2mm的镜头避让空间，避免配件遮挡镜头的全景采集视野，同时镜头凸起的防护台阶也可以作为保护壳定位的配合基准，提升配件装配后的同轴度。镜头下方依次设置状态指示灯与拍摄触发按键，按键采用圆形内凹设计，按键表面做了微磨砂处理，按键的按压行程为0.8mm，建模时还原了按键与机身外壳的0.2mm装配间隙，在设计配套保护套时，需要在按键对应位置做凸点触发结构，凸点高度需要匹配按键行程，避免出现按键卡滞或者触发不灵敏的问题。机身侧边设置电源按键与功能切换按键，

　　两个按键沿机身长度方向排布，按键边缘做了倒角处理，侧边金属装饰条上预留了按键的安装槽位，建模时还原了装饰条与塑料外壳的拼接缝隙，在设计侧边拓展支架时，夹持位置需要避开按键区域，同时不能遮挡装饰条上的麦克风拾音开孔。设备底部为平面支撑结构，可直接直立放置在水平台面上，底部预留了标准三脚架安装螺孔的位置特征，建模时还原了螺孔周围的定位凸台，在设计桌面底座、固定支架等配件时，可以直接以该凸台作为定位基准，保证设备安装后的垂直度，避免全景拍摄时出现画面倾斜的问题。从设计思路来看，这款设备的结构设计优先考虑了便携性与操作便捷性，所有功能按键都布置在单手握持时手指可轻松触及的区域，机身外壳的曲面过渡全部采用大圆角设计，没有尖锐棱角，

　　既提升了握持舒适度，也能降低设备意外跌落时的外壳破损概率。建模过程中对所有外观特征都做了细节还原，包括机身表面的丝印标识位置、指示灯的透光区域结构、外壳拼接处的止口特征，这些细节对于配件设计的匹配度至关重要，比如保护壳的分模线位置需要避开外壳的拼接止口，否则会出现装配间隙过大或者装配后松动的问题。对于需要开发这款设备配套配件的结构工程师来说，这个数模可以直接用于结构干涉检查、配合尺寸校验、外观曲面参考，不需要再单独对设备进行逆向测绘，能大幅缩短配件开发的前期准备周期，测绘过程中对所有安装边界尺寸都做了多次复核，包括机身最大轮廓尺寸、镜头凸起高度、按键突出高度、接口位置尺寸，所有尺寸都与实物保持一致，可直接用于生产级的结构设计参考。
