带安装支架旋转式可调电位器结构

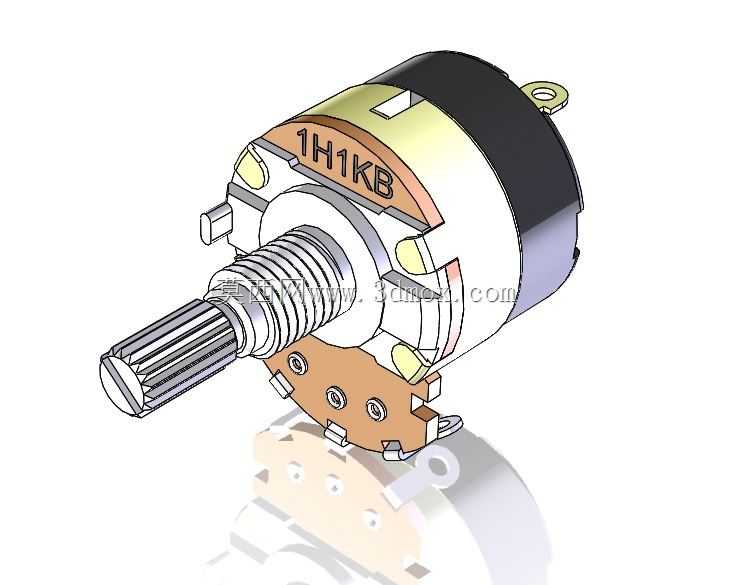

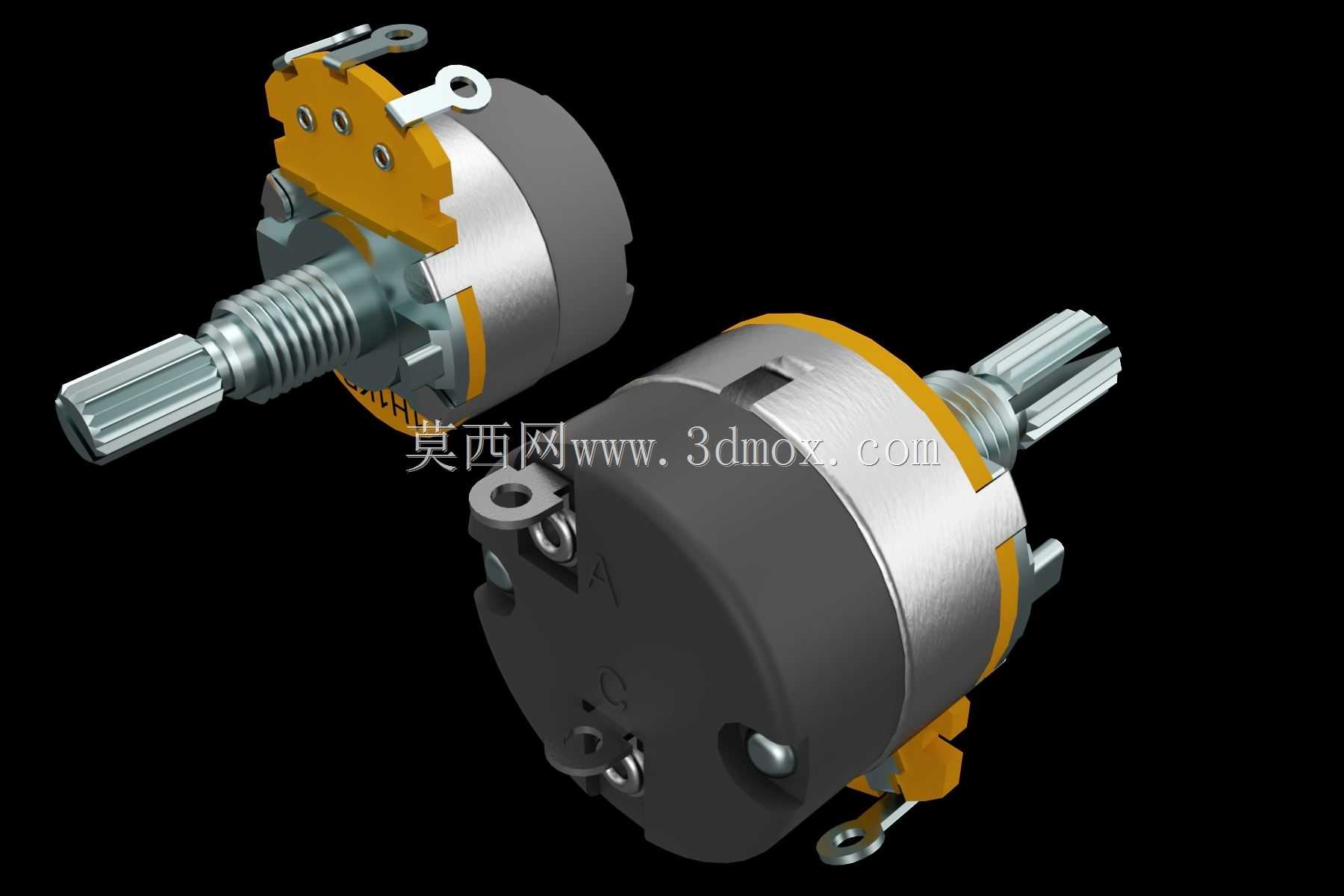

　　这款旋转式可变电阻器也就是常说的电位器，是电子电路里用来调节阻值、实现信号或功率参数调整的基础无源元件，在通讯终端设备、消费类电子产品、小型工控控制板卡上都有非常广泛的应用场景，最常见的用途就是设备音量调节、灯光亮度调节、电路参数校准、信号增益微调这类需要连续改变电阻值来调整输出状态的工况。从结构设计来看，这款电位器采用了金属外壳搭配绝缘基座的组合结构，主体的金属外壳既可以起到电磁屏蔽的作用，避免外界电磁干扰影响电阻调节的精度，也能提升整体结构强度，在设备组装、后续使用过程中抵御一定的外力冲击，减少内部碳膜或者电阻基体受损的概率。前端的调节轴采用了带滚花的槽轴设计，既可以适配旋钮帽的过盈压装，

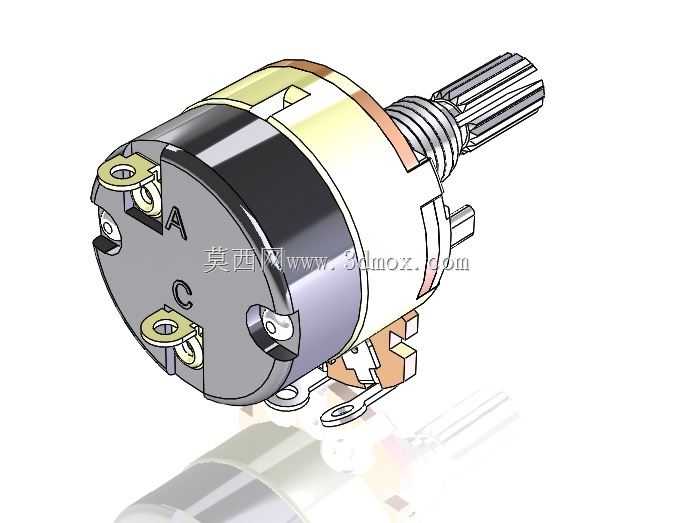

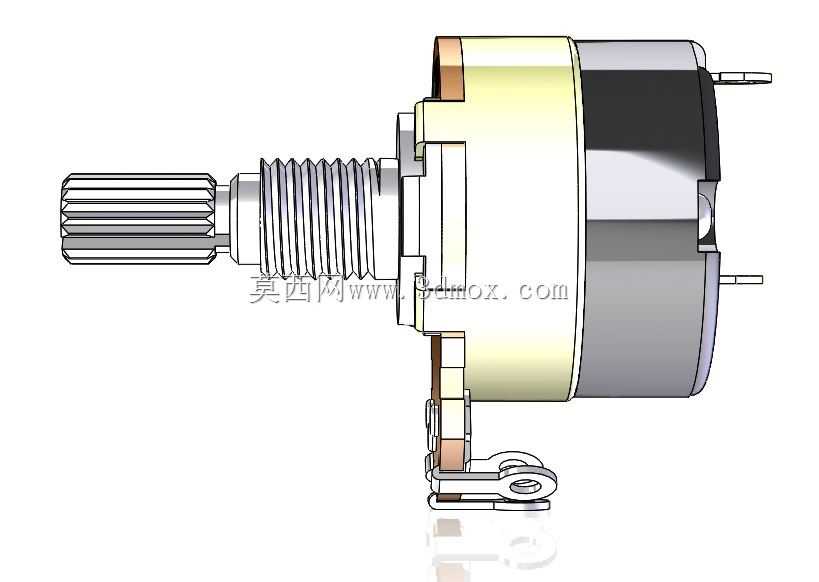

　　也能在需要工具微调的时候用螺丝刀卡紧调节，轴身加工的标准螺纹搭配配套的锁紧螺母，可以很方便地把电位器固定在设备面板或者PCB板的安装位上，安装时只需要在面板上开出对应直径的安装孔，从面板后侧穿入轴体，前侧拧上锁紧螺母就能完成固定，不需要额外设计复杂的固定结构，安装边界非常清晰，轴伸长度、主体直径都符合常规小型电位器的通用安装尺寸，可以直接替换同规格的传统电位器，不需要修改原有设备的安装开孔尺寸，适配性很强。侧面伸出的三个接线端子，分别对应电阻体的两个固定端和滑动抽头端，端子做了折弯处理，既可以直接插装在PCB板上进行波峰焊，也可以通过导线焊接实现飞线连接，适配不同的设备布线需求。尾部的绝缘基座采用耐温绝缘工程塑料注塑成型，

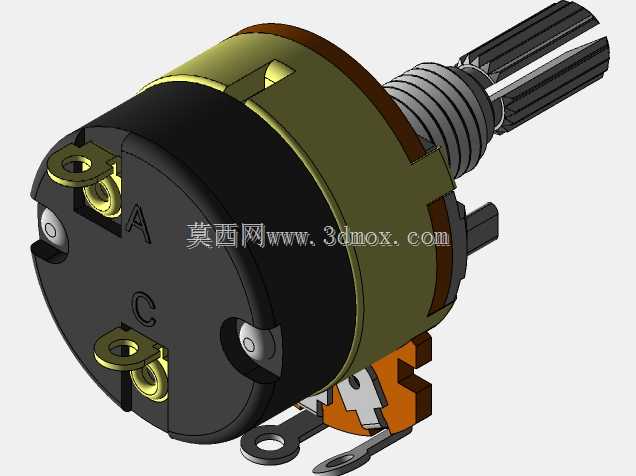

　　把内部的电阻基体、滑动弹片、转轴联动结构完全封闭在壳体内部，既可以避免灰尘、潮气进入内部导致电阻体氧化、接触不良，也能防止组装过程中异物进入内部卡滞滑动结构，提升长期使用的可靠性。设计的时候，滑动弹片采用了弹性合金材料，和电阻基体保持稳定的接触压力，在转轴旋转的全行程范围内，接触电阻的波动控制在很小的区间内，避免调节过程中出现信号跳变、接触杂音这类常见问题，转轴的旋转阻尼做了适配性设计，既不会因为阻尼太小导致调节后轴体受震动自行移位，也不会因为阻尼太大导致调节手感生涩，调节行程对应电阻值的线性变化区间符合常规使用需求，两端预留了机械限位结构，避免旋转超出行程损坏内部的电阻体和弹片结构。顶部的金属安装支架是这款电位器的附加固定结构，

　　除了面板螺母固定之外，支架上的两个安装孔可以通过螺丝进一步把电位器主体固定在设备内部的安装柱上，在有震动的使用场景下，比如车载通讯设备、便携式户外终端里，这种双重固定结构可以避免长期震动导致电位器松动、引脚脱焊的问题，提升设备在复杂工况下的使用寿命。在实际选型应用的时候，这款电位器的安装尺寸需要重点核对几个边界参数：首先是面板安装孔的直径要和轴身螺纹直径匹配，其次是轴伸长度要适配面板厚度加上旋钮帽的安装深度，避免轴伸过短导致旋钮无法固定，或者轴伸过长导致旋钮和面板之间留缝过大；另外接线端子的引脚间距要和PCB板上的焊盘孔位对应，如果是飞线连接则不需要考虑孔位问题，但要注意焊接时的温度控制，避免高温传导到内部损坏电阻基体。这类旋转式可变电阻器在通讯类设备里，除了常见的音频音量调节之外，也会用在射频电路的功率微调、电源模块的输出电压校准、显示屏的对比度调节这类位置，相比贴片式的可调电阻，这种带轴伸的面板安装型电位器更适合需要用户在设备外部直接操作调节的场景，操作手感和使用寿命都比小型贴片可调电阻更优，结构强度也更适合需要频繁调节的使用场景。
