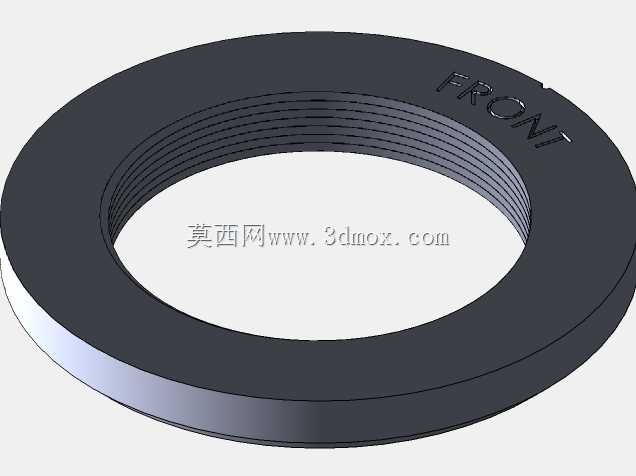

M42螺纹接口镜头安装转接环结构设计

　　在光学改装与DIY摄影配件的加工场景中，这类M42规格的镜头安装环是衔接不同光学组件的核心衔接零件，日常多用于自制镜头转接系统、特殊拍摄效果适配器的搭建环节，比如倾斜移位拍摄组件、近摄特写转接结构的基础安装载体，也可作为3D打印加工前的尺寸校验基准件，提前验证接口配合公差，避免实体加工后出现螺纹错扣、安装间隙超差的问题。从结构设计逻辑来看，该零件采用环形对称结构，主体为等厚圆环构型，内圈加工标准M42公制细牙螺纹，螺纹牙型角度、螺距严格遵循通用摄影接口的通用公差要求，保证与标准M42接口镜头的旋合顺畅度，既不会出现螺纹过紧导致的卡滞、刮伤镜头接口镀层，也不会因间隙过大出现镜头晃动、光轴偏移的问题。环体外侧端面刻印FRONT朝向标识，

　　安装时可快速识别装配方向，避免反向安装导致的螺纹错牙、密封面贴合不严的问题，这类标识在小尺寸环形零件的装配环节实用性极强，尤其是多组件堆叠的转接系统中，能大幅降低装反的返工概率。从安装边界尺寸来看，环体外径预留足够的压接接触面，可适配常见的镜头调焦筒、相机机身转接法兰的安装尺寸，厚度方向控制在合理范围，既保证螺纹旋合的足够啮合长度，满足镜头承重要求，不会因啮合牙数不足导致镜头垂头、脱落，也不会过度增加转接系统的总长度，避免出现无限远无法合焦的光学问题。在实际使用场景中，这类安装环可作为基础载体，拓展加工出不同的定位销孔、紧定螺丝位，用来固定移位导轨、近摄接圈、滤镜支架等附加组件，加工时可根据实际使用需求选择铝合金、

　　工程塑料等不同材质，3D打印制作时可直接参照该模型的螺纹参数调整打印补偿量，保证打印件的螺纹配合精度。设计时特意将环体的边角做了小圆弧过渡处理，避免锐边在安装操作时划伤手部，也减少应力集中导致的环体开裂风险，尤其是采用PLA等脆性3D打印材料制作时，圆角过渡能大幅提升零件的抗磕碰能力。内圈螺纹的起始端做了导向倒角，安装镜头时可快速对准螺纹起始位置，无需反复调整对位，提升装配效率，倒角角度控制在45度，既不影响螺纹的有效啮合长度，又能起到足够的导向作用。环体的两个端面均做了平面度公差控制，安装后与相邻组件的端面可完全贴合，避免出现缝隙导致的漏光问题，这对光学成像系统来说至关重要，哪怕0.1毫米的缝隙都可能在逆光拍摄时产生眩光、

　　灰雾等影响成像质量的问题。在DIY镜头改装场景中，很多爱好者会利用这类标准接口环作为基础，自行加工不同的后口转接结构，实现M42镜头到不同卡口相机的适配，相比市售成品转接环，自主设计的结构可根据需求调整法兰距，实现特殊的光学效果，比如倾斜移位拍摄时的光轴偏移调整，或是超近摄时的像场平整性优化。该模型的尺寸设定完全遵循M42镜头接口的行业通用规范，螺纹大径、中径、小径的公差均控制在摄影配件的通用精度范围内，不管是用来做尺寸校验的参考，还是直接作为加工原型，都能满足常规改装场景的使用需求，不需要额外做大幅的尺寸调整，仅需根据实际搭配的组件微调端面厚度、安装孔位即可适配不同的使用场景。
