多接口集成式铸造壳体结构设计

　　这款壳体结构在流体输送类小型设备中应用十分广泛，常见于小型内燃机组的润滑回路、小型液压动力单元的阀组集成基座、或是气动控制回路的分路腔体，作为整个回路的介质流转枢纽，承担着介质导流、元件安装承载、回路密封隔离的核心作用。从实际使用场景来看，这类壳体往往安装在设备动力端与执行端的衔接位置，周边会布置油管接头、控制阀件、传感器探头等外接元件，因此设计阶段首先要考虑的就是各个接口的空间避让，避免外接元件安装后与周边结构产生干涉。

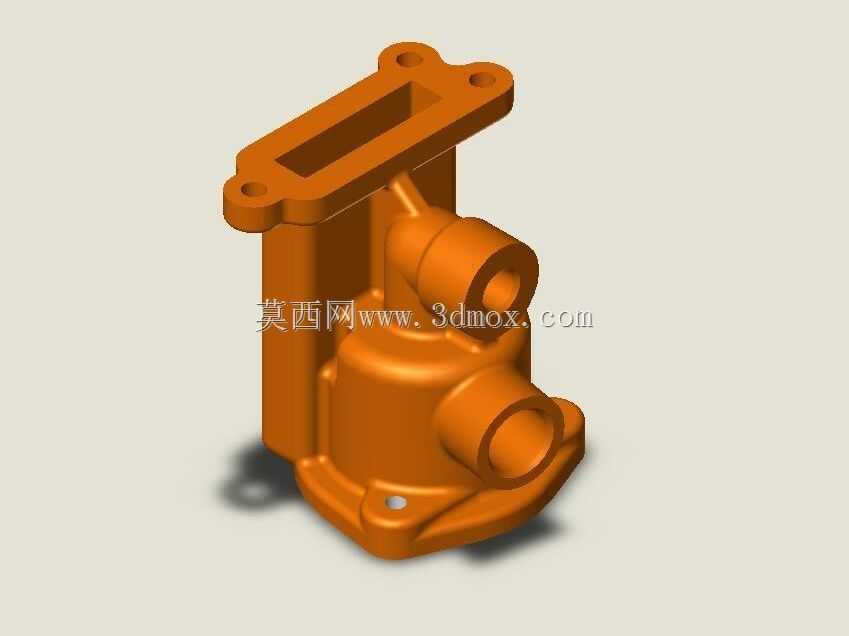

　　从结构功能上拆解，主体采用一体化腔体设计，内部流道经过平滑过渡处理，能够减少介质在腔体内流转时的阻力损失，避免出现流道死角造成的介质沉积，尤其是在输送润滑油这类带有一定粘度的介质时，平滑的流道内壁可以有效降低冷启动状态下的介质流通阻力。顶部的长条形安装法兰设置了两个对称的安装孔位，主要用于对接上方的阀组或者盖板类零件，法兰面经过平面度公差控制，安装时配合密封垫片可以实现腔体顶部的可靠密封，防止介质从结合面渗漏。

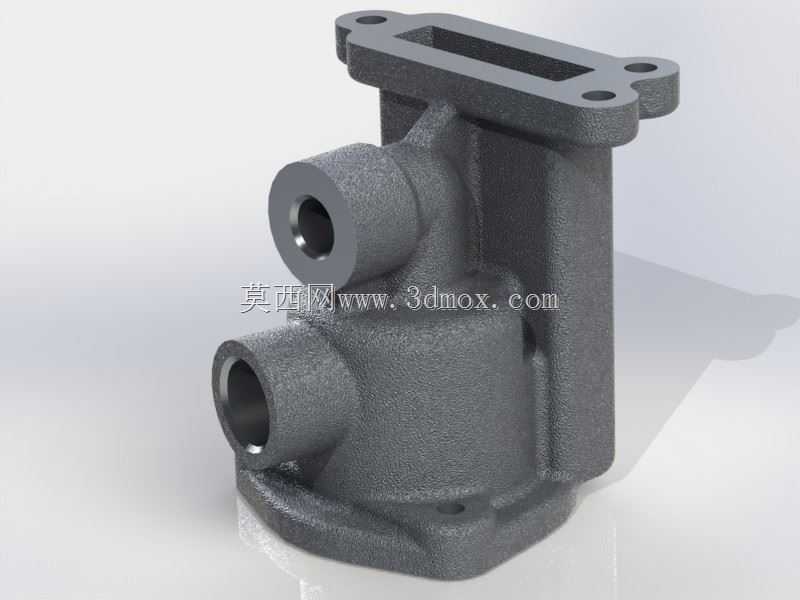

　　侧面分布的两个不同通径的圆柱形接口，分别对应不同的介质流向，大通径接口一般作为主回路的进出油口，对接大流量的介质管路，小通径接口则作为控制回路或者泄压回路的连接口，对接小直径的控制油管或者测压接头，两个接口的轴线呈空间交错布置，既能够满足管路走向的布局要求，也能避免外接管路在安装时出现弯头过度弯折的问题。底部的安装基座设置了定位孔位，安装时可以通过螺栓将整个壳体固定在设备的安装基板上，基座的支撑面做了加厚处理，能够承受外接管路插拔、设备运行振动带来的载荷，避免长期使用后壳体出现固定松动的问题。

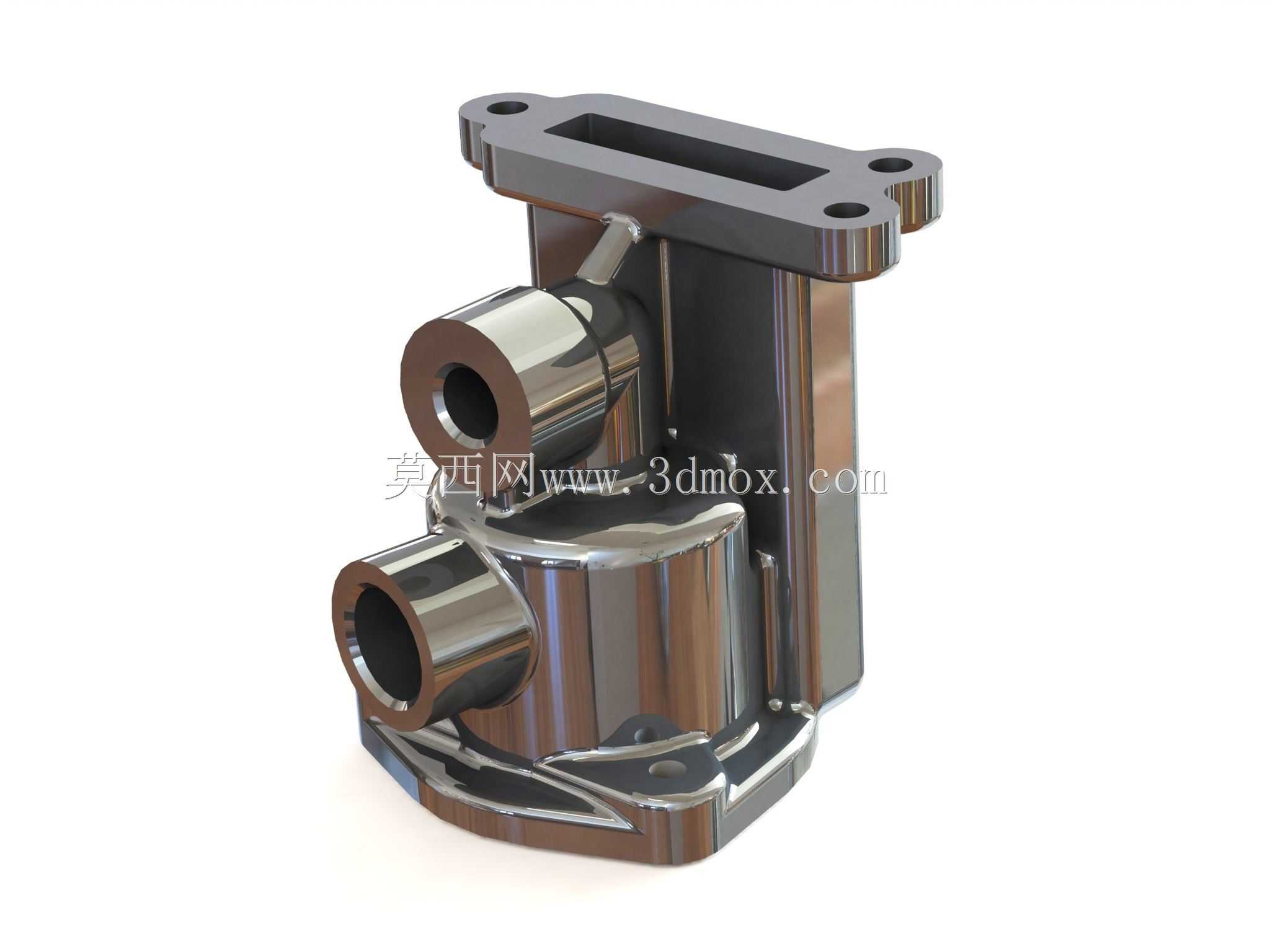

　　设计思路上，这类壳体优先采用铸造工艺成型，整体壁厚保持均匀，在各个接口与主体腔体的衔接位置都做了圆角过渡处理，既能够减少铸造过程中出现的应力集中问题，也能提升铸件的成型良品率，避免出现浇不足、冷隔这类铸造缺陷。各个接口的端面都预留了机加工余量，铸造完成后只需要对密封面、安装孔位进行精加工即可，能够有效控制加工成本，适合批量生产。外形尺寸方面，整体轮廓控制在小型集成组件的安装边界内，高度方向不会超出周边动力元件的安装高度，横向尺寸也预留了足够的扳手操作空间，在对各个接口的管接头进行拧紧操作时，不需要拆除周边的相邻元件，后期维护拆装十分方便。

　　在安装边界的考量上，设计时已经核算了各个外接元件安装后的最大外轮廓范围，顶部法兰安装阀组后不会超出基座的支撑投影范围，侧面接口安装标准管接头后，最小的操作间隙也能满足普通呆扳手的操作需求，底部安装孔的孔距符合通用小型液压组件的安装孔位标准，可以直接替换同类型的老旧壳体零件，不需要对原有设备的安装基板做额外的打孔改造。腔体内部的容积经过精确核算，既能够满足介质缓冲的需求，也不会因为容积过大造成设备启动阶段的介质充液时间过长，影响设备的响应速度。各个密封面的宽度都按照对应压力等级的密封要求设计，在额定工作压力下，配合标准的橡胶密封垫片就可以实现无渗漏密封，不需要额外加工密封槽，进一步降低了加工工序的复杂度。
