1U机架式服务器被动散热结构设计

项目分类:通讯工具类 发布时间:2022-06-09 ID:644763
  • 1U机架式服务器被动散热结构设计
  • 1U机架式服务器被动散热结构设计
  • 1U机架式服务器被动散热结构设计

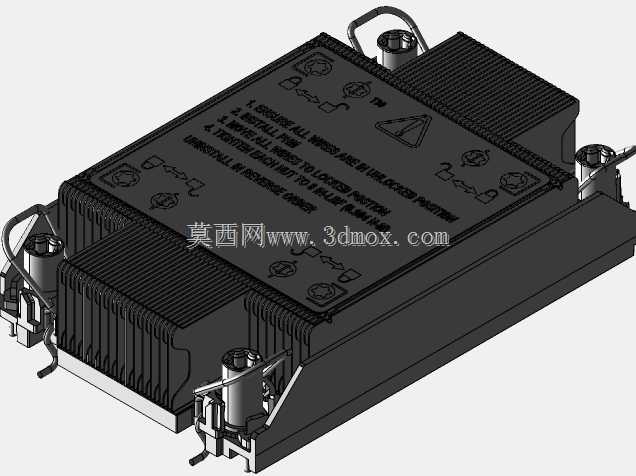

  在机架式数据中心的部署场景中,1U规格的服务器因为占用机柜空间极小,单柜可部署密度高,一直是高密度计算、边缘节点部署场景里的常用选型,而这类超薄机架设备的散热设计,一直是结构开发中的核心难点——主动风扇散热虽然换热效率高,但长期高转速运行带来的积灰、振动、故障点增加、运维更换成本上升等问题,在对可靠性要求极高的核心节点、无尘机房、低噪音部署场景中会被放大,被动式无风扇散热结构也就成了这类场景下的优选方案。这款1U规格的被动散热结构,完全贴合标准1U机架服务器的内部安装边界设计,整体高度严格控制在44.45mm的1U标准机架限高以内,不会出现超出机箱高度导致上架卡滞的问题,基座部分的安装孔位完全适配主流1U服务器CPU、

  主板供电模块的固定孔距,不需要额外做转接板改造就能直接适配对应版型的主板安装。从功能特性上看,这款散热结构完全依靠空气自然对流完成热交换,没有任何运动部件,不存在风扇轴承磨损、扇叶积灰动平衡失效、供电线路故障等问题,长期运行的可靠性远高于带风扇的主动散热方案,同时运行过程零机械振动,不会对机箱内的机械硬盘、高精度板卡带来振动干扰,也不会产生风扇运转的风噪,很适合部署在办公区边缘节点、对噪音有严格要求的机房、无人值守的远端通讯机柜这类场景。设计过程中首先要平衡的就是散热效率和空间占用的矛盾,1U机箱内部的垂直空间极其有限,不可能通过加高鳍片来扩大换热面积,因此鳍片采用了等间距薄鳍片阵列设计,鳍片厚度控制在0.3-0.5mm区间,

  鳍片间距保留足够的自然对流风道间隙,既不会因为间距过小导致空气流通阻力变大,也不会因为间距过大浪费有限的换热面积;基座部分采用厚铜嵌件与铝制鳍片压合的结构,核心接触区域的平面度控制在0.02mm以内,安装后配合导热介质可以最大限度降低接触热阻,让核心芯片产生的热量可以快速传导到整个鳍片阵列上。考虑到服务器内部的气流走向,鳍片的排布方向完全顺着机箱前后的通风方向,即使机箱内搭配了冗余的机箱级风扇形成前后贯穿的风道,气流也可以顺着鳍片间隙快速穿过,带走鳍片上的热量,不会因为散热结构的存在阻挡机箱整体风道,在被动散热的基础上可以兼容机箱级的辅助风冷,进一步提升散热冗余量。安装边界的设计上,除了核心的固定孔位,

  散热结构的边缘做了倒角避位处理,避开主板上的电容、内存插槽、供电接口等凸起部件,不会出现安装后干涉周边元器件的问题,整体重量也做了优化控制,避免长期使用后因为自重导致主板PCB变形,同时基座上预留了通用的扣具安装位,可以适配不同压力等级的固定扣具,保证核心接触区域的压力均匀,不会出现局部压力过大压碎芯片、或者压力过小接触热阻超标的问题。在实际的设备选型适配中,这类被动散热结构可以覆盖TDP在80W以内的1U机架式计算节点、通讯交换设备、工业控制机架主机的散热需求,不需要额外配置散热风扇,减少设备内部的布线复杂度,也降低了设备的整体功耗,对于长期不间断运行的设备来说,去掉风扇这个常见故障点后,整机的平均无故障时间可以得到明显提升,运维过程中也不需要定期清理风扇积灰、更换故障风扇,大幅降低长期运维的工作量。结构建模过程中,所有的安装尺寸、形位公差都严格按照服务器机箱的通用规范设定,鳍片的阵列排布、基座的热传导路径都经过热仿真验证,保证在标准机房环境温度下,核心芯片的满载温度可以控制在元器件允许的工作温度区间内,不会出现过热降频的问题,同时结构的强度也满足机架设备运输、上架过程中的振动、冲击要求,鳍片和基座的结合力足够,不会因为运输过程中的振动出现鳍片松动、脱落的问题。
