1U机架式服务器被动散热结构设计

　　在机架式数据中心的部署场景中，1U规格的服务器因为占用机柜空间小、单位机架算力密度高，被广泛应用于高密度计算集群、边缘计算节点、存储阵列节点等场景，而这类高密部署场景下，散热系统的可靠性、风道兼容性直接决定了整机的长期运行稳定性。被动式散热结构因为没有转动部件，不存在风扇寿命衰减、运行振动、积灰卡滞等问题，在对运行可靠性要求极高、机房统一采用集中风道送风的部署环境中，相比主动风冷方案有着更低的运维成本和更长的无故障运行周期。

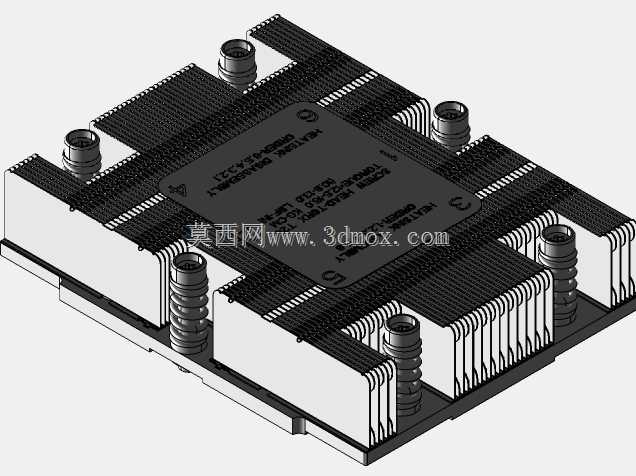

　　这款1U服务器被动散热器的整体高度严格控制在1U机架的标准高度边界内，不会超出机箱内部的元件安装高度限制，安装后不会干涉机箱上盖的闭合，也不会和相邻的内存插槽、PCIe扩展卡位置产生空间冲突。底座部分采用平整的接触面设计，能够和服务器CPU的金属顶盖完全贴合，保证导热界面材料填充后不会出现局部空隙，避免热阻升高影响导热效率。鳍片部分采用等间距阵列排布，鳍片的厚度、间距经过匹配机房集中送风的风速参数设计，当冷通道的送风顺着服务器前进后出的风道方向穿过鳍片间隙时，能够在较低的风阻下最大化热交换面积，不会因为鳍片过密导致风阻升高、冷风无法穿透鳍片阵列，也不会因为鳍片间距过大导致有效散热面积不足，无法带走CPU满负载运行时产生的热量。

　　从结构设计逻辑来看，整个散热结构没有多余的冗余部件，底座和鳍片之间采用紧密结合的连接工艺，保证热量从底座传导到鳍片末端的过程中不会出现传导断层，避免局部热量堆积。安装扣具的位置完全匹配1U服务器主板的CPU安装孔位标准，不需要额外修改主板孔位，也不需要定制特殊的安装支架，运维人员在组装服务器时可以直接采用标准的压合固定方式完成安装，扣具的压力经过校准，既可以保证散热器底座和CPU顶盖紧密贴合，又不会因为压力过大导致CPU基板、主板PCB出现形变损伤。

　　在实际应用中，这类被动散热器适配的是采用机柜级集中散热的数据中心环境，机房的精密空调会将冷风通过冷通道统一送入服务器进风口，冷风穿过服务器内部的散热鳍片后带走热量，再通过热通道回流到空调回风口，整个散热过程不需要服务器自带风扇，既降低了服务器自身的功耗，也避免了风扇运行产生的振动对硬盘等精密部件的长期影响，同时没有风扇转动的噪音，也适合对噪音控制有要求的小型机房、办公区部署的轻量服务器节点。

　　设计过程中需要重点考量的边界条件除了高度限制之外，还要兼顾重量控制，因为1U服务器的主板PCB厚度有限，如果散热器重量过大，在服务器运输、机架安装挪动的过程中，容易因为惯性冲击导致主板受力变形，甚至出现CPU焊点脱焊的问题，所以这款散热器在保证足够散热面积和结构强度的前提下，通过优化鳍片的排布和材料厚度，将整体重量控制在主板可承受的载荷范围内，不会给主板带来额外的结构应力。同时鳍片的边缘做了钝化处理，避免运维人员安装维护时被锋利的金属边缘划伤，也不会在安装过程中刮伤主板上的贴片元件、线路。

　　从热设计的匹配性来看，这款被动散热器的热阻参数经过标定，能够适配对应TDP功耗的服务器处理器，在机房额定送风温度、额定风速的条件下，能够将CPU满负载运行时的核心温度控制在安全阈值范围内，不会出现过热降频影响计算性能的情况。鳍片的排布方向完全顺着服务器的风道方向，没有多余的结构阻挡冷风流通，和机箱内部的导风罩配合时，能够让全部冷风都穿过鳍片区域，不会出现冷风旁通、热量滞留在鳍片区域无法带走的问题。

　　在结构细节上，散热器底座的接触面平面度经过精加工处理，表面粗糙度满足导热界面材料的贴合要求，不需要额外打磨就可以直接安装使用。安装定位点的尺寸公差控制在合理范围内，安装时可以快速对准CPU位置，不会出现偏移导致部分CPU顶盖没有被散热器底座覆盖的情况，避免局部热点的产生。整个散热结构的所有金属部件都做了抗氧化表面处理，在机房长期运行的温湿度环境下，不会出现氧化锈蚀导致导热效率下降、鳍片脱落的问题，能够匹配服务器整机5-8年的服役周期，不需要中途更换散热部件。
