巨型空爆航弹MOAB结构三维数模

　　本次呈现的三维数模还原的是大当量空爆航空弹药的完整结构，从工程视角拆解来看，该类弹药的核心应用场景是针对大面积开阔地域的面目标打击，依靠空爆产生的超压冲击波实现覆盖式毁伤，无需直接命中单体目标即可完成对集群工事、暴露有生力量的毁伤作业，区别于传统穿甲弹药对硬目标的侵彻设计逻辑，其结构设计全程围绕冲击波高效扩散、飞行姿态稳定两个核心目标展开。

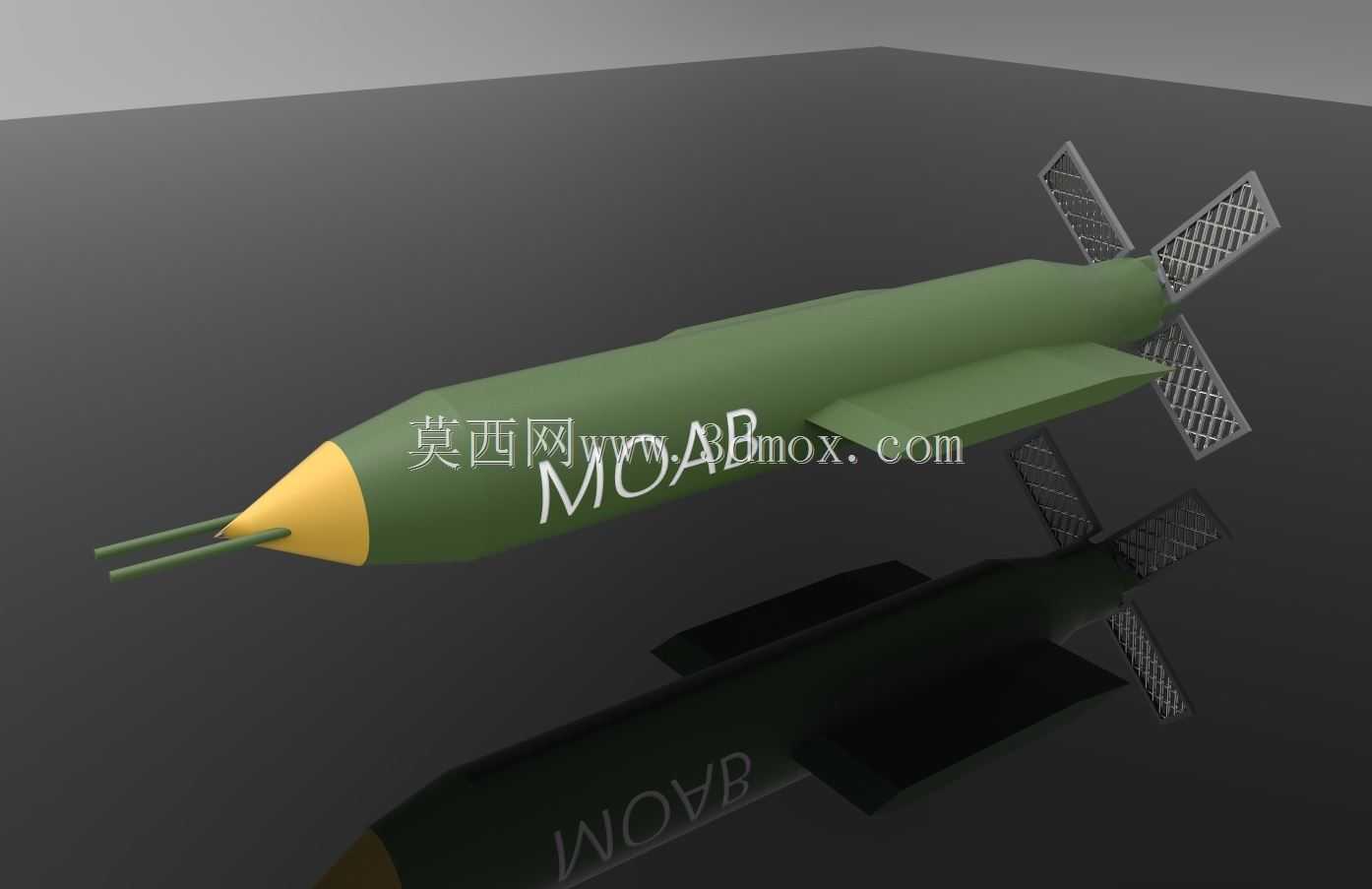

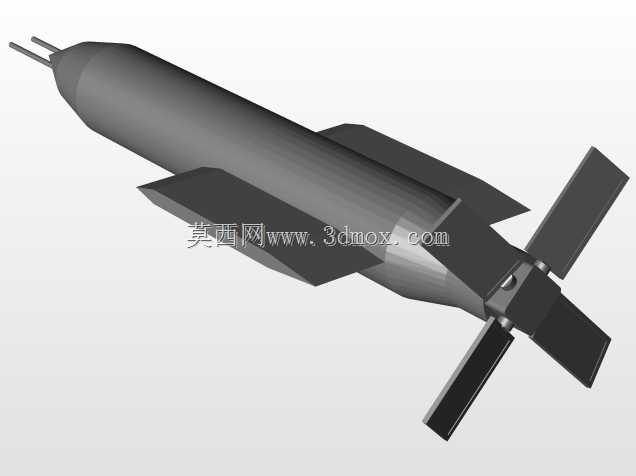

　　从外形尺寸边界来看，模型还原的弹体采用大长径比圆柱主体设计，头部为渐缩的锥形导引段，前端伸出的两根探杆为近炸引信的传感组件，安装位置突出弹体头部端面，确保空爆时炸高控制在预设区间，避免触地后爆炸损失冲击波能量；弹体头部锥形段与圆柱主体的衔接位置做了圆弧过渡处理，降低跨音速飞行时的激波阻力，弹体中部设置的两片固定式弹翼为飞行过程提供主要升力，弹翼与弹体的连接面做了加厚加强处理，承受发射及飞行过程中的气动载荷，避免大过载下翼面断裂。

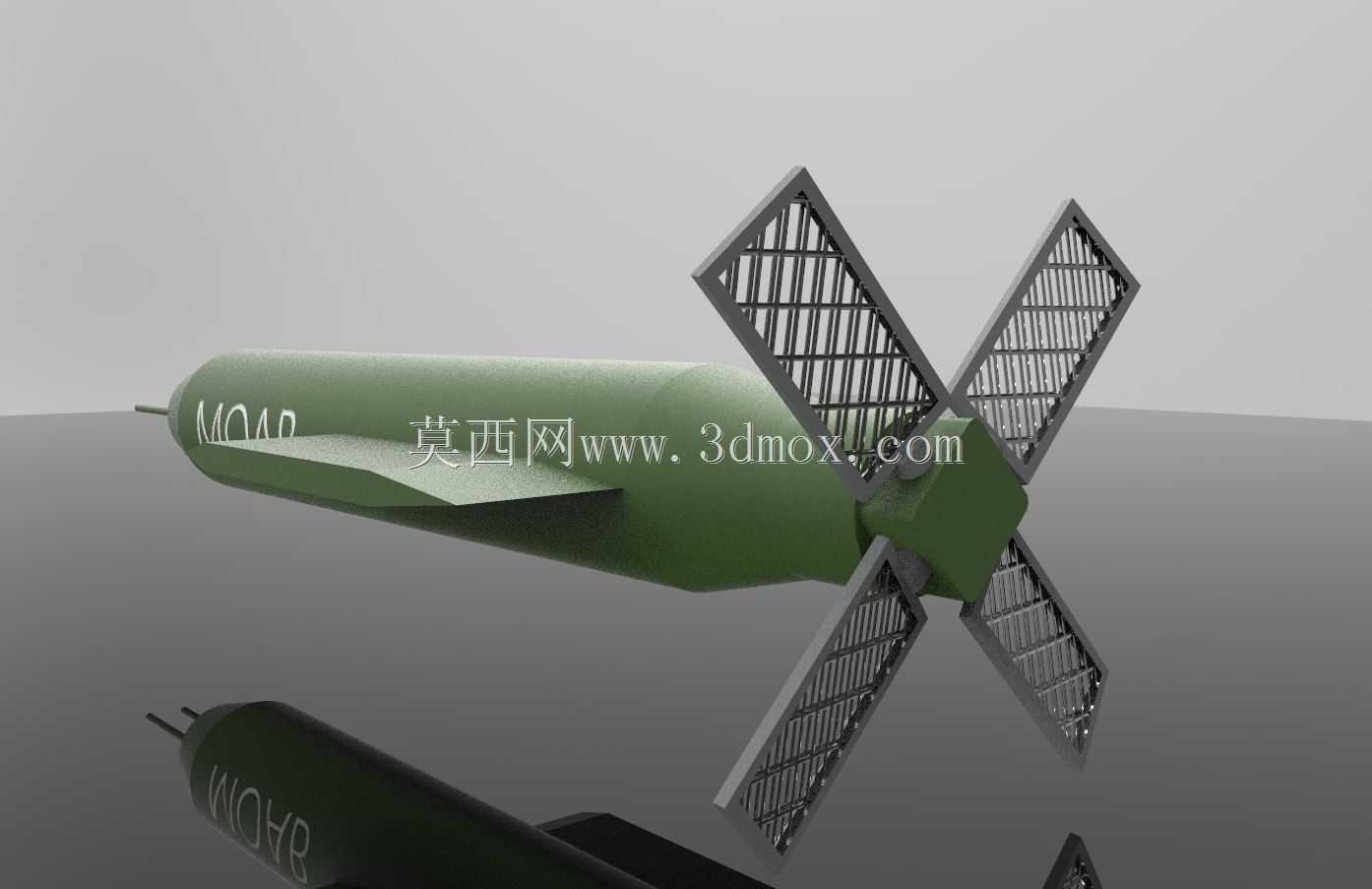

　　弹体尾部的格栅舵是该类弹药姿态控制的核心结构，区别于传统平板舵面，格栅舵的舵效在亚音速段更高，同时舵面的铰接结构占用尾部空间更小，能给尾部的减速装置、制导组件留出更多安装余量；四片格栅舵呈十字形分布在弹体尾部端面，每片舵面的格栅筋条厚度均匀，网格尺寸经过气动优化，在保证舵面结构强度的同时尽可能降低飞行阻力，舵面的转动轴与弹体轴线垂直，通过伺服机构驱动舵面偏转，修正飞行过程中的弹道偏差，保证落点精度控制在设计范围内。

　　弹体内部的腔体结构在数模中做了等比例还原，战斗部舱占据弹体70%以上的容积，舱壁采用高强度合金钢材质，壁厚均匀，既可以承受大当量装药的爆轰压力，也能在飞行过程中承受气动加热带来的温度应力；战斗部舱前端为引信舱，安装近炸引信的信号处理模块、保险机构，引信的保险解除逻辑与弹体的发射过载、飞行速度信号绑定，只有达到预设的飞行参数后才会解除保险，避免勤务处理及发射初期的误触发风险。引信舱后端为制导控制舱，内置惯性测量单元、卫星制导接收模块，实时解算弹体的飞行姿态与位置偏差，输出控制信号给尾部的格栅舵伺服机构，整个制导舱的安装位置靠近弹体质心，降低飞行过程中振动对敏感电子元件的影响。弹体尾部为舵机舱与减速装置舱，舵机舱内布置四个独立的舵机，分别驱动对应位置的格栅舵，每个舵机的输出轴与舵面的连接采用花键结构，传递扭矩的同时消除传动间隙，保证舵面偏转的响应速度；减速装置舱内安装阻力伞组件，在弹药投放初期弹出，控制弹体的下落速度，避免载机被爆炸冲击波波及，同时让弹体快速调整到头部朝下的最佳攻击姿态。

　　从安装匹配角度来看，该类弹药的挂装接口设置在弹体上部的两个吊耳位置，吊耳的间距、尺寸符合通用航空挂架的标准接口，无需额外改装即可适配多种大型空中载具的挂点；弹体的整体重心经过配平设计，位于弹体轴线的中前部，保证飞行过程中的姿态稳定，不会出现头重或尾重导致的弹道失稳问题。弹体表面的涂层采用哑光军绿色处理，既可以降低地面光学观测的发现概率，也能在高速飞行时起到一定的防腐蚀、抗气动冲刷作用，头部锥形段的黄色标识为引信舱的识别标记，方便勤务人员在地面装挂作业时快速识别引信位置，避免误操作。

　　在结构建模过程中，所有的配合面都按照实际工程公差做了预留，比如弹翼与弹体的连接螺栓孔位置、格栅舵的转动轴与轴承的配合间隙、引信舱与战斗部舱的连接螺纹精度，都符合航空弹药的加工装配要求，数模可直接用于结构力学仿真、气动特性分析等工程场景，也可作为航空武器装备科普展示的结构演示载体，帮助设计人员直观理解大当量空爆弹药的结构布局与设计逻辑，为同类型弹药的结构优化提供参考。
