板金垂直除料斜接圆管底板练习构件

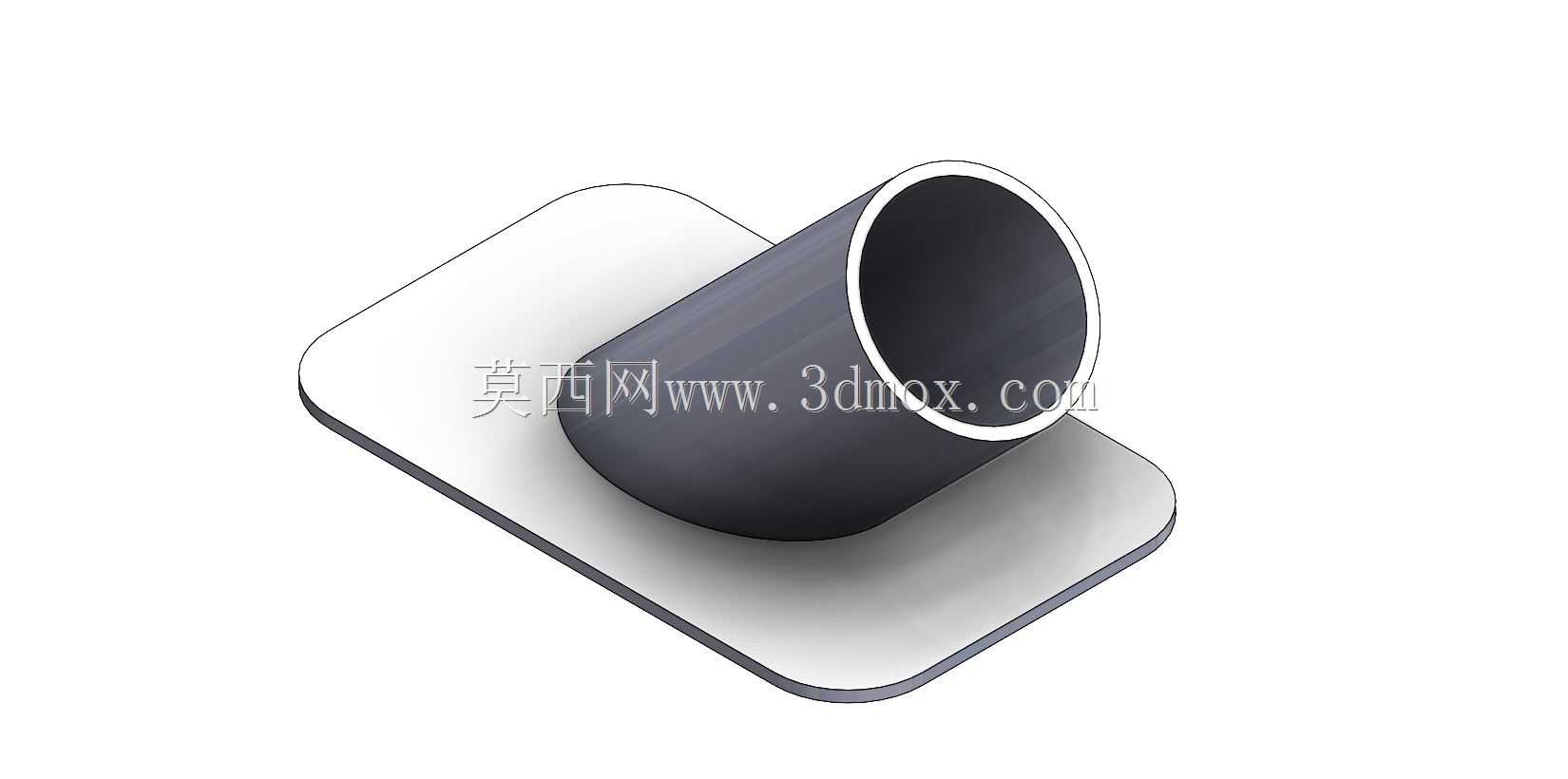

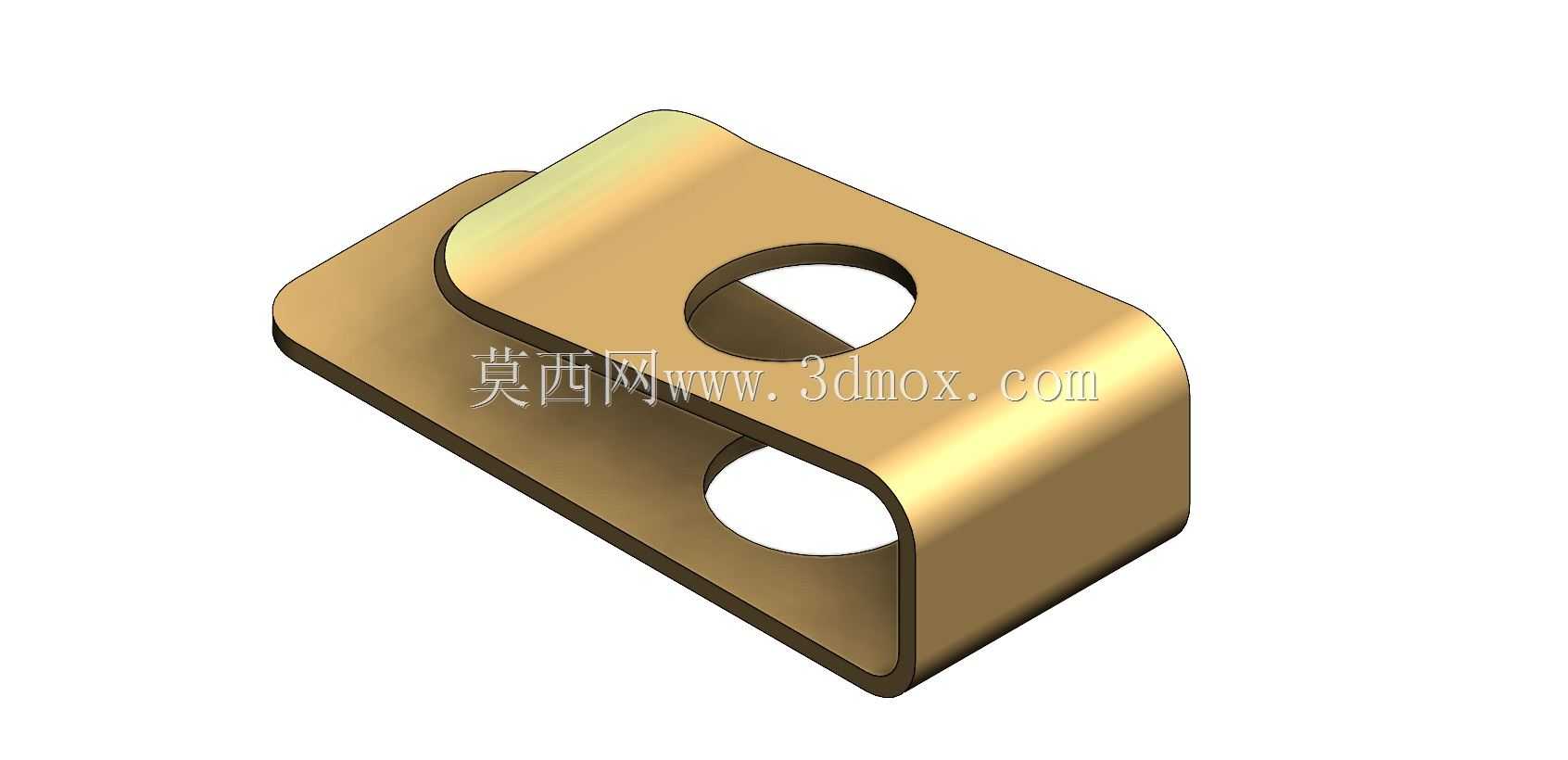

　　在日常板金结构设计工作中，垂直方向的异型材与平板基材的除料衔接，是车间一线加工、设备外围护结构搭建、小型工装支座制作里极常见的结构形式，很多刚接触板金展开的工程师容易在这类相贯结构的除料边界处理上出错，要么是切割余量留设不合理导致装配时圆管与底板贴合面存在缝隙，要么是展开后折弯、切割的尺寸偏差造成后续焊接时错位量超标，直接影响构件的成型精度与后续装配适配性。这个练习构件选取的是最具代表性的圆管垂直斜接圆角矩形底板的结构形式，完全贴合车间实际加工中常见的支座类、穿线管护套类、小型设备支撑脚类构件的结构特征，没有冗余的装饰性结构，所有几何特征都围绕实际加工的工艺逻辑设置。从结构功能来看，这类构件通常作为管线穿板固定的支撑座，或是小型气动元件、传感元件的安装支座，底板上的圆角过渡是板金加工里的常规设计，既可以避免直角处的应力集中，也能防止加工、装配过程中锐边划伤操作人员，同时圆角的折弯半径匹配常规板金折弯机的下模开口参数，不需要定制特殊模具就能完成折弯成型。圆管部分采用的是等壁厚板金卷焊成型的结构，与底板的衔接处采用垂直除料的相贯线切割处理，设计时需要重点把控除料边界的投影精度，要保证圆管外壁与底板上表面完全贴合，不存在悬空段，这样后续采用角焊缝连接时，焊道可以均匀分布在衔接缝处，不会出现焊穿、虚焊的问题。在设计思路上，这个构件刻意简化了非核心的工艺特征，没有额外添加安装孔、翻边、压铆等附加结构，把设计重点完全放在垂直除料的相贯线生成、

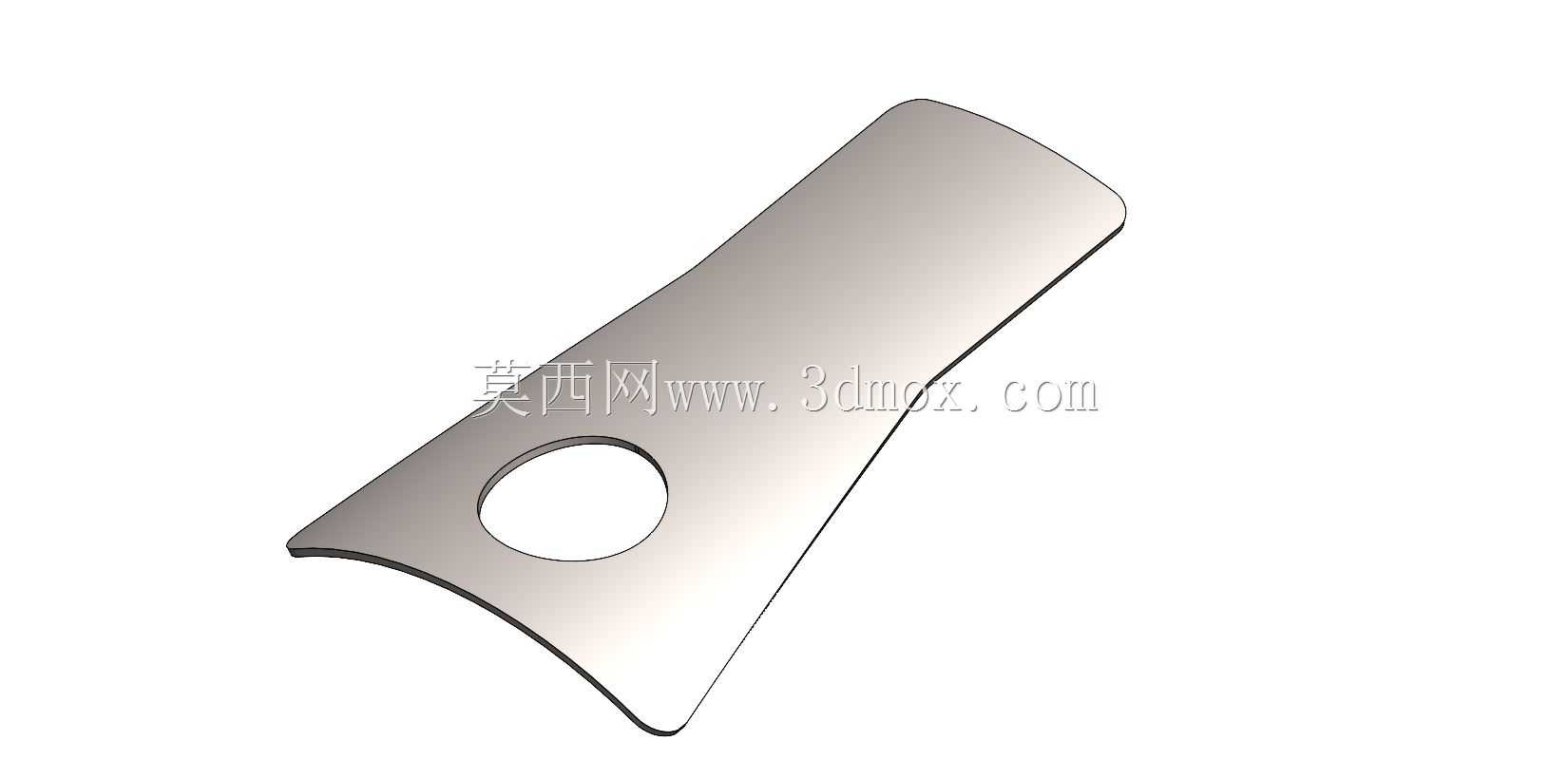

　　板金壁厚的偏移处理、展开尺寸的校核这几个核心技能点上。做这类结构的三维建模时，首先要确定底板的外形边界，圆角矩形的长宽尺寸需要匹配实际安装场景的预留空间，通常这类小型支座的底板单边比圆管外径大出30到50毫米，保证安装时螺栓固定的操作空间足够，圆角半径一般取板厚的3到5倍，避免折弯时出现开裂问题。圆管的倾斜角度是这类练习的核心变量，不同的倾斜角度对应的除料相贯线形状完全不同，垂直除料的处理逻辑是沿着圆管的轴向垂直方向，在底板上切割出与圆管截面完全匹配的贯穿孔，同时要处理好圆管端部与底板表面的相贯线修剪，保证两个板金件的结合面零间隙贴合。从安装边界来看，这类构件的底板下表面是安装基准面，需要保证平面度公差在每米0.5毫米以内，

　　否则安装后会出现构件倾斜，导致后续搭载的元件定位不准；圆管的上端面需要与自身轴线保持垂直，公差控制在0.2毫米以内，方便后续对接其他管线或是安装端盖类零件。实际加工这类构件时，通常先完成底板的激光切割下料，将外轮廓与中间的相贯孔一次切割成型，之后完成底板四个圆角处的折弯？不对，这个构件的底板是平板结构，圆角是外轮廓的圆角，不需要折弯，哦对，这个练习里的底板是带圆角的平板基材，圆管是斜向放置在平板上，垂直除料指的是沿着垂直于平板的方向切割出圆管的贯穿孔，同时圆管的端部按照和平板的相贯线进行切割，保证两者贴合。很多新手在做这类结构时，容易直接用拉伸切除的方式垂直于平板切孔，却忽略了圆管是斜向放置的，导致切出来的孔和圆管外壁不匹配，装配时出现干涉，正确的设计逻辑应该是先完成圆管与平板的空间位置定位，之后用相交或者组合编辑的方式提取相贯线，再分别对平板和圆管进行除料修剪，同时要预留板金壁厚的偏移量，因为板金件是有均匀壁厚的，不能按照实体结构的零壁厚去处理，否则展开后的尺寸会出现偏差，导致下料后无法装配。另外，这类结构在实际应用中，如果是作为线缆防护的穿线座，还需要在相贯衔接处做光滑的翻边处理，防止穿线时划伤线缆绝缘层，但作为基础练习构件，先把核心的垂直除料相贯结构做准确，再逐步添加附加工艺特征，是更符合技能提升逻辑的。建模过程中还要注意，板金件的壁厚要保持均匀，不能出现局部壁厚突变的情况，否则展开时软件会报错，也不符合实际板金加工的工艺要求，

　　圆管的卷焊接缝位置要设置在非配合面处，也就是背对焊接操作的一侧，避免焊缝影响与底板的贴合精度。在车间实际生产中，这类构件的下料通常采用光纤激光切割机完成，切割精度可以控制在0.1毫米以内，完全能够满足相贯结构的装配要求，切割完成后只需要对边缘的毛刺进行简单打磨，就可以进行装配焊接，焊接时采用点焊先固定三个到四个定位点，调整好圆管的垂直度与倾斜角度后，再完成连续角焊缝的焊接，焊接后需要对焊接变形进行校正，保证底板的平面度符合安装要求。这类看似简单的板金相贯结构，其实涵盖了板金设计里的空间定位、相贯线处理、壁厚偏移、展开校核、工艺适配等多个核心技能点，把这类基础结构练扎实，后续处理更复杂的多管交汇、异形板金衔接结构时，才不会出现原则性的工艺错误。
