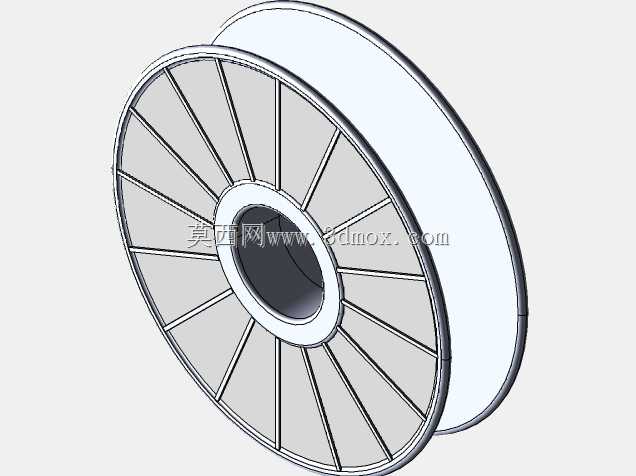

3D打印耗材用辐条式灯丝线轴结构

　　在桌面级FDM 3D打印的实际生产作业场景里，耗材的规整收纳与顺畅送料是直接影响打印成型质量的关键环节，这款辐条式结构的灯丝线轴，正是针对常规封闭式线轴重量偏大、耗材余量观察不便、送丝阻尼不稳定等实际痛点完成的结构设计。日常车间作业中，不少打印工位会同时排布多台不同幅面的FDM设备，耗材的频繁更换、不同材质丝料的切换是常态，传统全封闭塑料线轴在长时间存放后，容易因内壁不透气导致丝料吸潮，尤其是尼龙、TPU这类对湿度敏感的耗材，吸潮后打印极易出现拉丝、气泡、层间结合力不足的问题，这款线轴采用的辐条镂空结构，首先解决了丝料存放过程中的通风问题，卷绕在轴上的丝料各层都能和空气接触，配合车间常规的干燥存放环境，能大幅降低丝料表层吸潮的概率，减少打印前的烘干预处理时长。

　　从实际功能特性来看，这款线轴的核心功能是完成1.75mm、2.85mm等常规规格3D打印丝料的卷绕承载，适配绝大多数桌面级FDM设备的料架安装尺寸。设计过程中，首先对两侧挡边的直径做了适配性考量，常规1kg装丝料的卷绕外径控制在200mm以内，两侧挡边的直径比满卷丝料的外径大5mm，既可以避免丝料在运输、挪动过程中从挡边边缘滑脱，又不会因为挡边尺寸过大导致线轴无法放入设备自带的密封料盒。中间的轴孔采用了阶梯式设计，内层通孔直径适配市面上常见的20mm直径料架杆，外层做了加宽的轴承位凸台，当线轴搭载在带轴承的滚动料架上时，凸台端面可以和轴承内圈贴合，避免线轴转动过程中出现轴向窜动，减少送丝过程中的拉扯阻力，保证远端送料设备的送丝精度，避免因为送丝阻力波动导致的打印层厚不均、断丝等问题。

　　辐条的排布设计也经过了实际受力校核，1kg满卷的PLA耗材整体重量约1.2kg，加上线轴自身重量，转动过程中辐条需要承受径向的挤压力和转动时的离心力，这款线轴采用16根等角度分布的辐条连接中心轮毂和外侧挡边，每根辐条的截面做了梯形加强设计，靠近轮毂的位置厚度更大，向外侧挡边延伸时逐渐收薄，既保证了整体结构的抗形变能力，满卷状态下长时间存放不会出现挡边外扩、辐条弯曲的问题，又尽可能降低了线轴自身的重量，减少料架转动时的惯量，当打印设备快速回抽丝料时，线轴可以快速响应停转，不会因为惯量过大导致丝料松散打卷。中心轮毂的宽度做了精准控制，常规1kg装丝料的卷绕宽度为65mm，轮毂的实际宽度比这个尺寸大1mm，丝料卷绕完成后不会在轴向上出现挤压变形，避免丝料层间错位导致的送丝卡顿。

　　从安装边界来看，这款线轴的整体轴向厚度控制在72mm以内，既可以适配桌面级设备顶部的开放式料架，也可以放入多数设备的封闭式耗材仓，不需要对现有设备的料架结构做任何改装。两侧挡边的表面做了细微的磨砂防滑处理，当需要手动转动线轴整理丝料时，不会出现打滑的情况，挡边的边缘做了R2的圆角处理，更换耗材时不会划伤操作人员的手部，也不会刮破耗材的密封包装。在实际打印作业中，这种镂空辐条结构还有一个实用的优势，操作人员可以直接透过辐条的间隙观察剩余丝料的余量，不需要拆下线轴或者掀开料盒盖就能判断是否需要提前准备备用耗材，避免长时间打印过程中因为耗材耗尽导致的打印中断，尤其是在连续十几小时的大尺寸零件打印过程中，余量的直观观察能大幅降低操作人员的巡检频次。另外，线轴的中心轮毂内壁做了均匀分布的浅卡槽，当丝料末端需要固定时，可以直接将丝料头卡入卡槽内，不需要额外粘贴胶带固定，避免胶带上的残胶粘附在丝料表面，进入打印头后造成喷嘴堵塞。在结构的细节处理上，辐条和挡边、轮毂的连接位置都做了圆角过渡，避免应力集中导致的结构开裂，即使是采用PLA材质3D打印制作这款线轴，也能满足反复使用的强度要求，不会出现常规薄壁线轴摔落即裂的问题。
