Delta架构3D打印机适配E3D挤出喷头结构

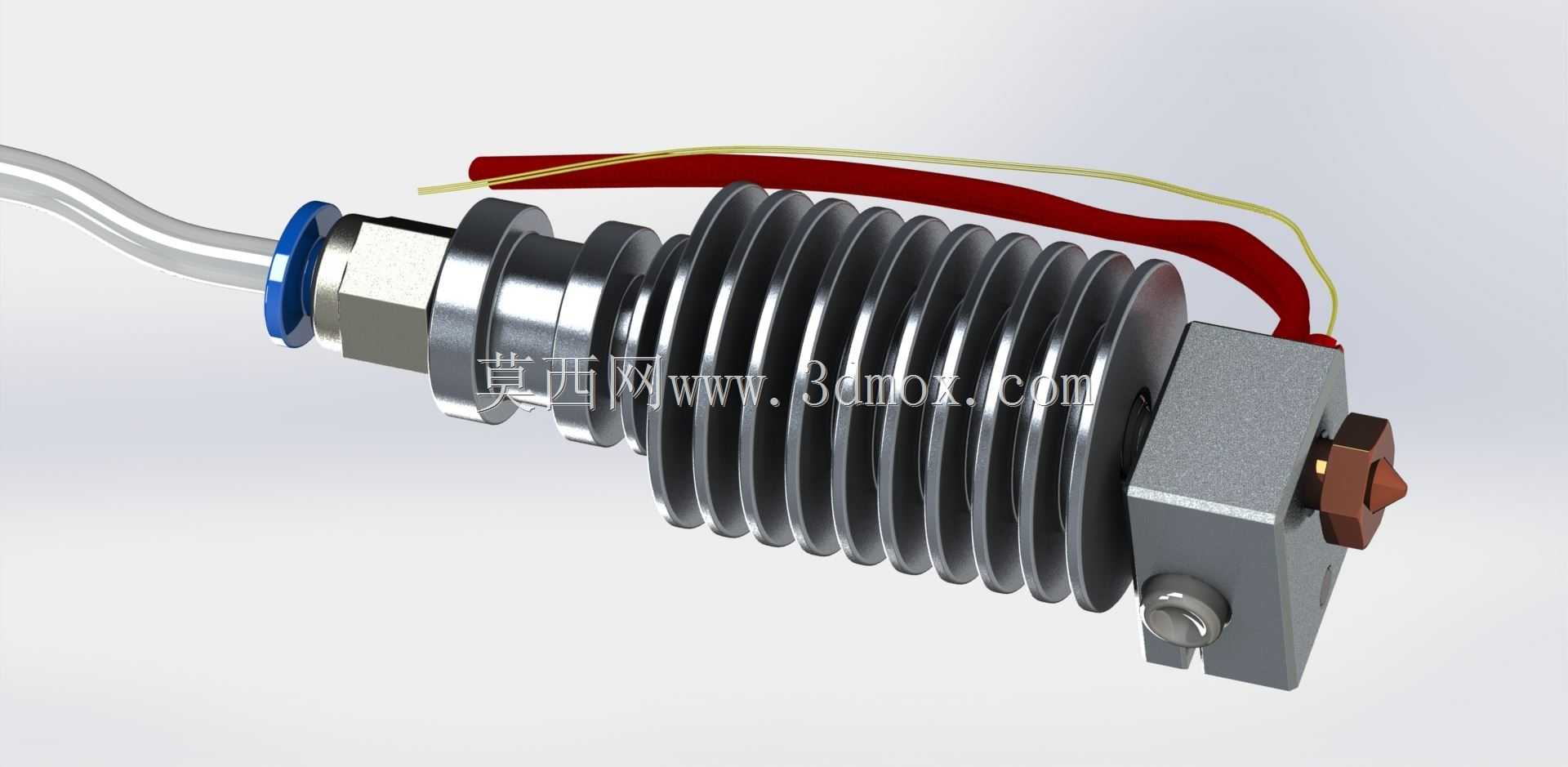

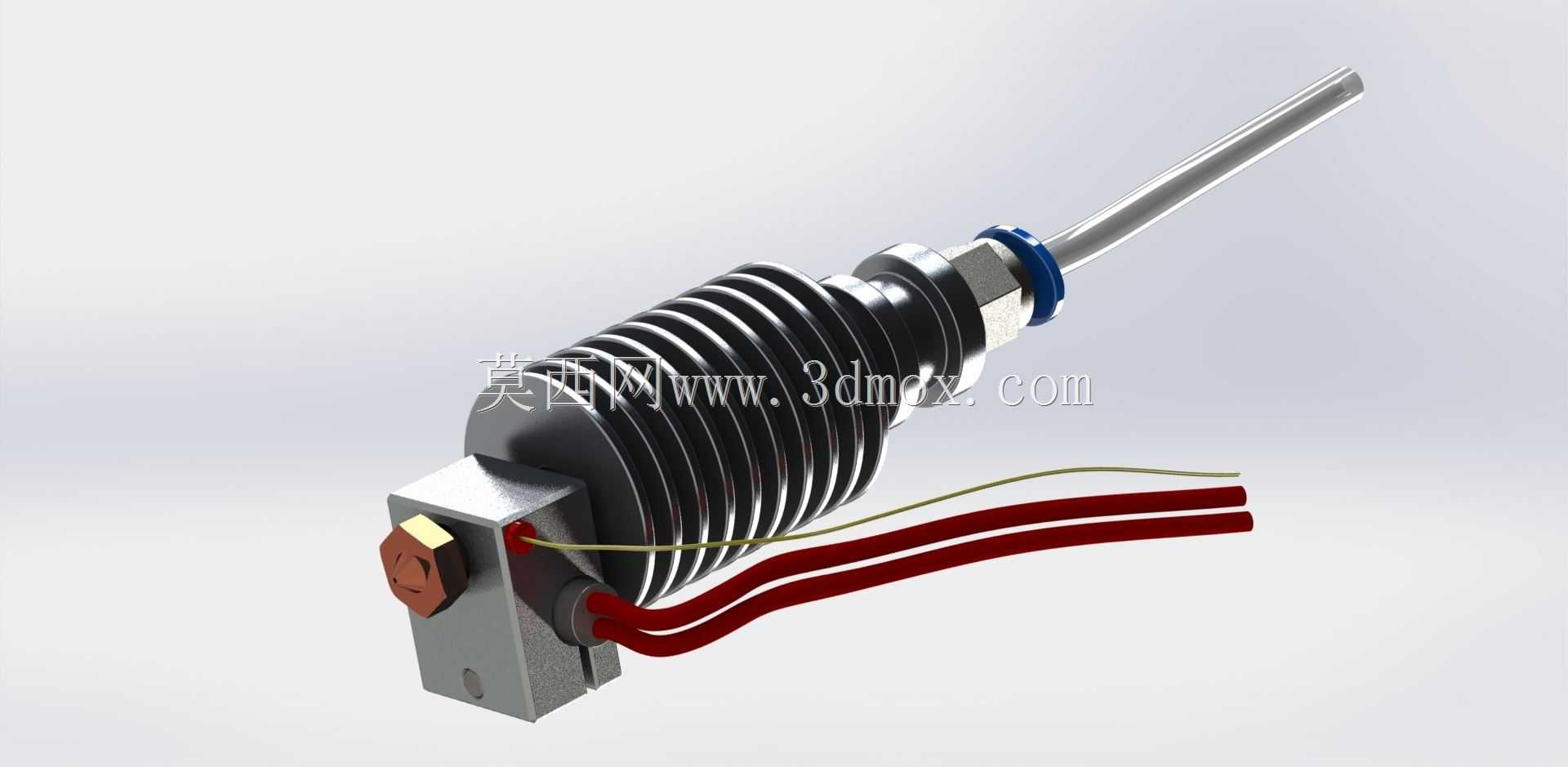

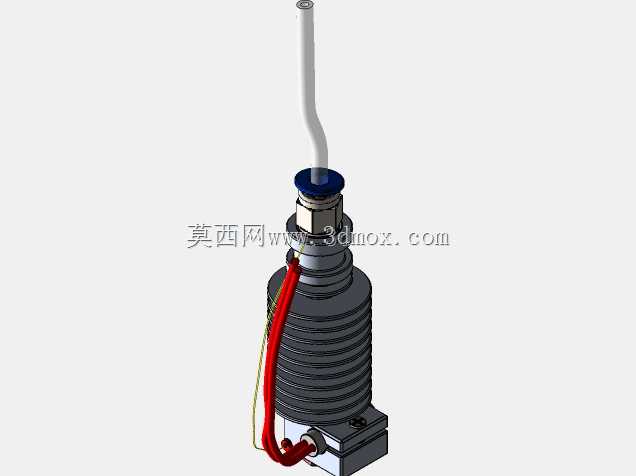

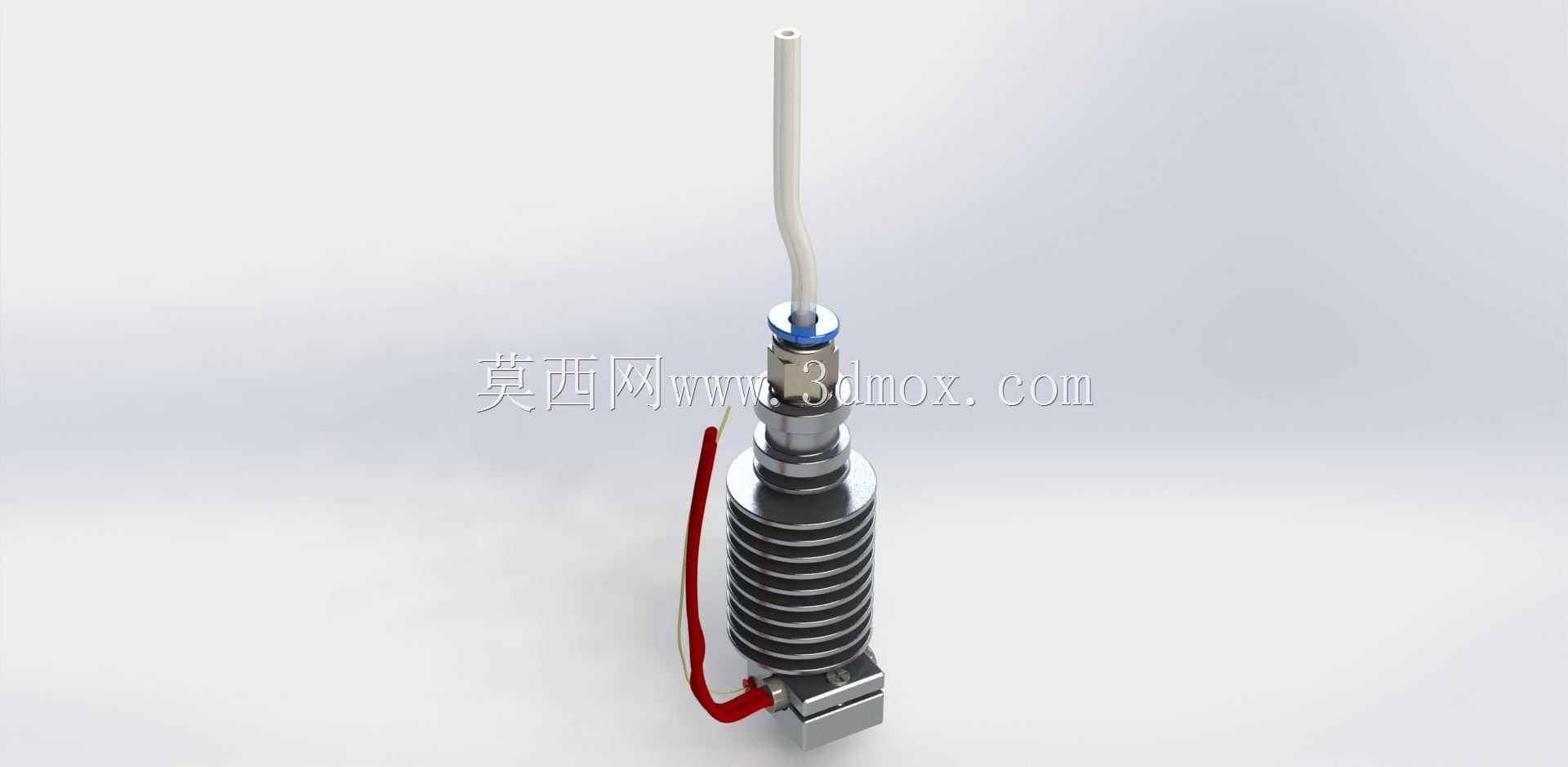

　　其散热结构的设计能有效避免近端送丝段的线材提前软化堵头，这也是Delta机型对热端的核心要求之一——由于并联臂的 effector 安装空间紧凑，热端的径向尺寸、散热段长度直接影响运动过程的干涉边界，常规长尺寸热端很容易在打印大尺寸模型边缘时和打印平台、并联臂拉杆产生运动干涉。从功能特性上拆解，该热端采用分段式热结构设计，上部为带环形散热鳍片的冷段，通过空气对流带走加热块向上传导的热量，保证送丝通道内的线材在进入喉管前始终保持固态，避免出现溢料、堵料的问题；中部为薄壁不锈钢喉管，利用金属本身的低导热特性减少热端向上的热量传递，喉管与散热段、加热块的连接采用同轴定位结构，保证送丝通道的同轴度误差控制在极小范围内，避免送丝过程中出现额外阻力；下部为铝合金加热块，内置加热棒与温度检测元件，可快速将温度提升至线材熔融所需的区间，加热块下端通过螺纹连接可更换喷嘴，用户可根据打印精度、流量需求更换不同口径的喷嘴，无需整体拆解热端。设计思路上，这款热端充分考虑了Delta机型effector的安装需求，整体采用同轴圆柱式布局，所有外接走线——包括加热棒引线、温度传感器引线、喉管上部的进料导向管，都沿热端轴向侧部规整排布，没有突出的侧向结构，最大程度压缩了热端的径向安装尺寸，避免运动过程中剐蹭打印件或者设备结构件；散热鳍片的直径经过反复校核，既保证了足够的散热面积，让冷段温度始终维持在线材软化点以下，在桌面级FDM三维成型设备的迭代过程中，并联臂架构的Delta机型凭借打印空间利用率高、运动惯量低的优势，始终在创客、小批量定制加工场景中保有稳定的使用群体，而挤出热端作为直接决定成型质量的核心执行部件，其结构适配性、热传导效率、进料稳定性一直是结构优化的核心方向。这款适配Delta机型的E3D热端结构，完全围绕并联臂设备的安装特性做了针对性的结构调整，没有照搬常规笛卡尔机型的热端安装逻辑。从实际应用场景来看，这类热端主要承担PLA、ABS、PETG等常见熔融线材的加热熔融、精准挤出作业，可适配0.4mm等常规口径喷嘴，满足日常手板制作、工装夹具打样、创意模型制作的打印需求，在长时间连续打印作业中，

　　又不会因为直径过大导致在打印高位模型时和平台周边结构产生干涉；热端整体的长度尺寸也做了匹配调整，安装后喷嘴端面到effector安装面的距离符合Delta机型的运动行程计算要求，不会因为热端长度偏差导致打印原点定位失准，也不会压缩Z轴的有效打印行程。从安装边界来看，该热端的安装定位段采用标准圆柱面配合结构，可直接适配市面上多数开源Delta机型的标准effector安装孔位，不需要额外做转接件设计；进料端采用标准的快插接头结构，可直接连接常规的PTFE送丝管，适配远端送丝的Delta机型送丝路径；所有外接引线的出线位置都做了圆角过渡处理，避免设备高速运动过程中引线反复弯折出现断线问题，同时引线的排布方向沿热端切线方向引出，

　　可顺着并联臂的拉杆走线固定，不会因为引线悬垂影响运动精度。在实际打印作业中，这类热端的温度传导均匀性表现稳定，加热块的温度波动可控制在±1℃范围内，能保证熔融线材的粘度稳定，挤出线条均匀，在打印大填充率模型、高速打印场景下，也不会因为热量供给不足出现断丝、挤出不均的问题；散热段的鳍片间距经过优化，即使没有额外加装散热风扇，在常规打印温度下也能维持冷段温度稳定，当然搭配常规的40mm轴流风扇直吹散热鳍片，可进一步提升长时间高温打印（如打印ABS、PC等高温线材）时的防堵头能力。另外，热端的喉管与加热块之间采用密封配合结构，可避免熔融线材从连接缝隙溢出，减少日常维护的清理工作量；喷嘴的拧紧力矩经过结构校核，既保证密封性能，

　　又不会因为力矩过大导致加热块变形或者喉管弯折。对于结构设计从业者来说，这类热端的建模过程需要重点关注各段的同轴度、热传导路径的隔断设计、安装配合的公差匹配，尤其是喉管部分的壁厚设计，既要保证足够的结构强度承受送丝的轴向力，又要尽可能减少导热面积，降低热传导效率；散热鳍片的厚度、间距、数量需要结合热仿真结果调整，平衡散热效率和风阻、整体重量的关系——Delta机型对运动端的重量非常敏感，热端重量过大会增加并联臂的负载，降低运动响应速度，甚至导致高速运动时出现振纹，因此这款热端在结构设计时尽可能在保证强度的前提下做了轻量化处理，散热鳍片采用等距薄壁结构，加热块在满足加热棒、温度传感器、喷嘴安装空间的前提下尽可能压缩体积，整体运动端重量控制在合理区间，保证设备运动时的动态响应性能。
