乐积Mosfet功率扩展驱动模块结构设计

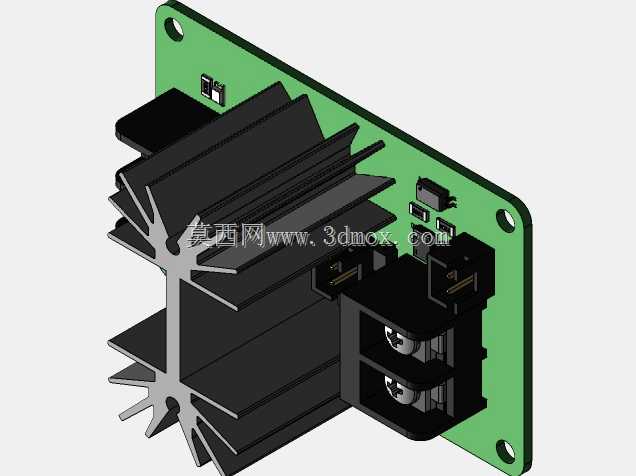

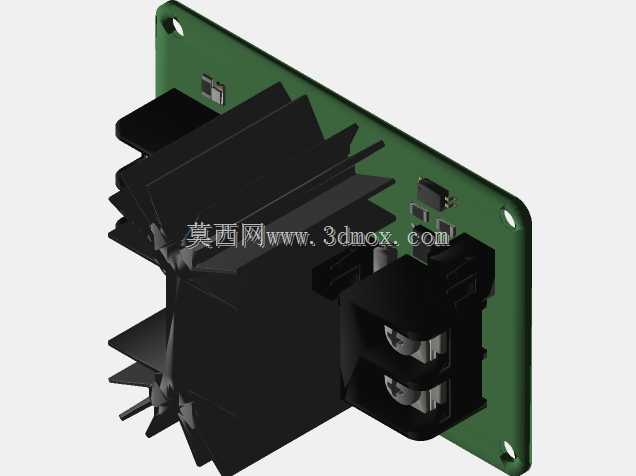

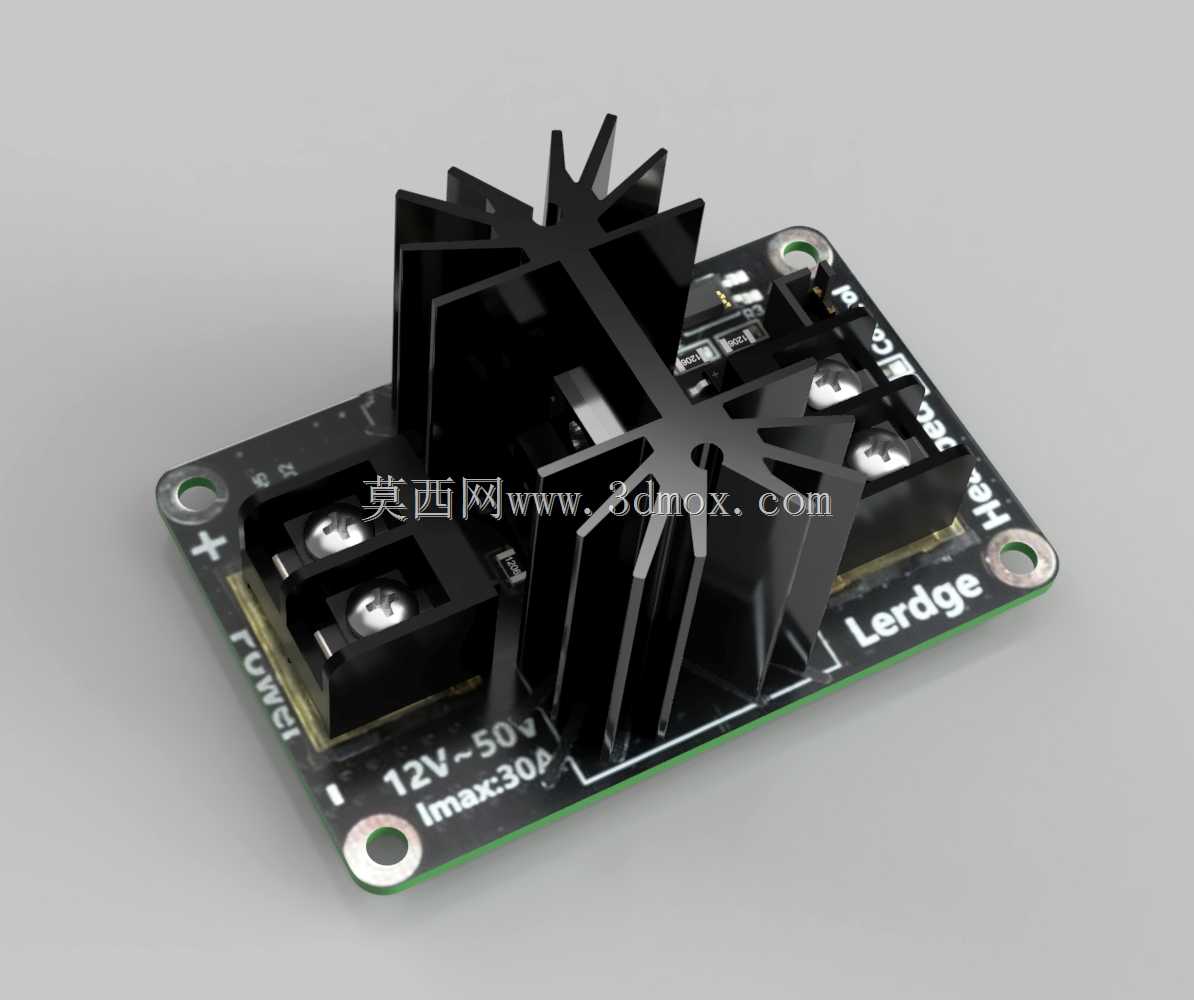

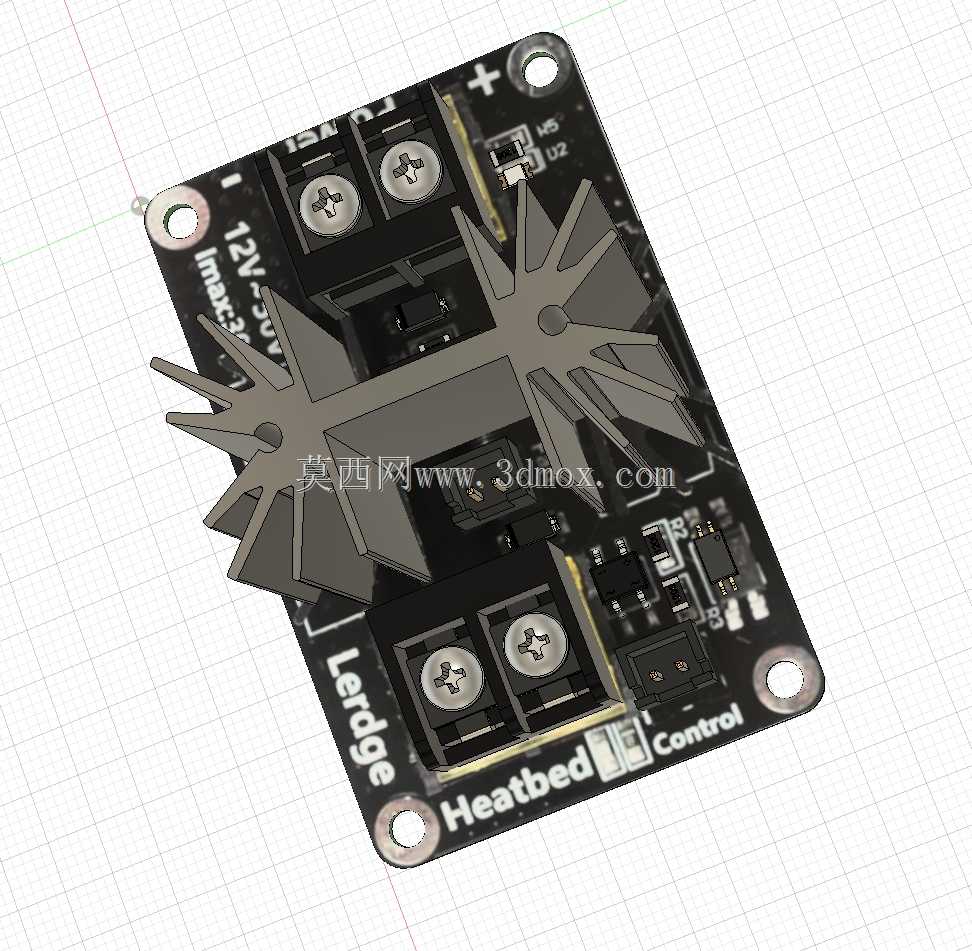

　　这款Mosfet功率驱动模块，主要面向桌面级FDM 3D打印机的热端、热床加热回路功率扩展场景设计，解决主板自带加热驱动端口载流不足、长时间大负载工作过热损坏的问题，也可迁移应用到其他低压直流大电流通断控制的小型自动化设备回路中。从实际装机使用的角度看，模块整体采用PCB基板加独立散热结构的组合方案，PCB板四角预留了标准M3安装孔位，安装孔中心距适配常规3D打印机电控箱内的通用安装位，可直接通过铜柱固定在型材框架或者电控安装板上，不需要额外定制转接支架，安装边界清晰，不会和周边的接线端子、走线槽产生空间干涉。模块的接线端采用大电流螺丝压接端子，输入端支持12V到50V的宽电压直流输入，

　　最大持续载流能力匹配30A规格的热床或者大功率热端加热需求，接线端子的排布方向统一朝向板边外侧，方便现场装机时的线束走线，不需要弯折大线径电源线就能完成接线，能减少线束弯折带来的接触不良隐患。散热结构是这款模块设计的核心部分，采用一体成型的黑色铝制散热鳍片，鳍片采用交叉放射状的排布方式，相比普通直鳍片结构，在相同的安装投影面积下能增加近40%的有效散热面积，鳍片和板载Mosfet功率管之间通过导热介质紧密贴合，能把功率管工作时产生的热量快速传导到鳍片表面，依靠空气自然对流就能满足长时间满负载工作的散热需求，不需要额外加装散热风扇，能减少电控系统的故障点和运行噪音。PCB板上的走线做了加厚露锡处理，

　　大电流回路的走线宽度满足载流冗余要求，板上预留了信号输入端口，可直接连接主控板的加热控制信号端，信号回路和功率回路做了分区排布，避免大电流走线对弱信号产生干扰。板上还丝印了清晰的接线标识，包括电源正负极、负载输出端、信号端的接线方向，装机时不需要对照说明书就能完成接线，能减少接反线路烧坏模块的风险。模块整体未做完全组装的结构设计，也方便结构设计从业者根据自身的装机空间需求，调整散热片的安装方向或者更换更高规格的导热介质，适配不同的安装场景。在实际选型应用时，需要注意模块的安装空间预留，散热鳍片顶部距离PCB板面的高度要和周边元件保持足够的安全间隙，避免鳍片接触到其他带电部件造成短路，同时安装位置要避开设备内部的热风回流区域，

　　保证散热鳍片周边的空气能正常流通，才能让散热效率达到设计预期。这款模块的结构设计充分考虑了桌面级制造设备电控系统的实际使用痛点，在有限的安装空间内平衡了载流能力、散热性能和安装便利性，不管是用于3D打印机的改装升级，还是其他小型直流设备的功率回路扩展，都能满足结构安装和电气性能的双重要求。
