标准A型公头USB接口结构设计

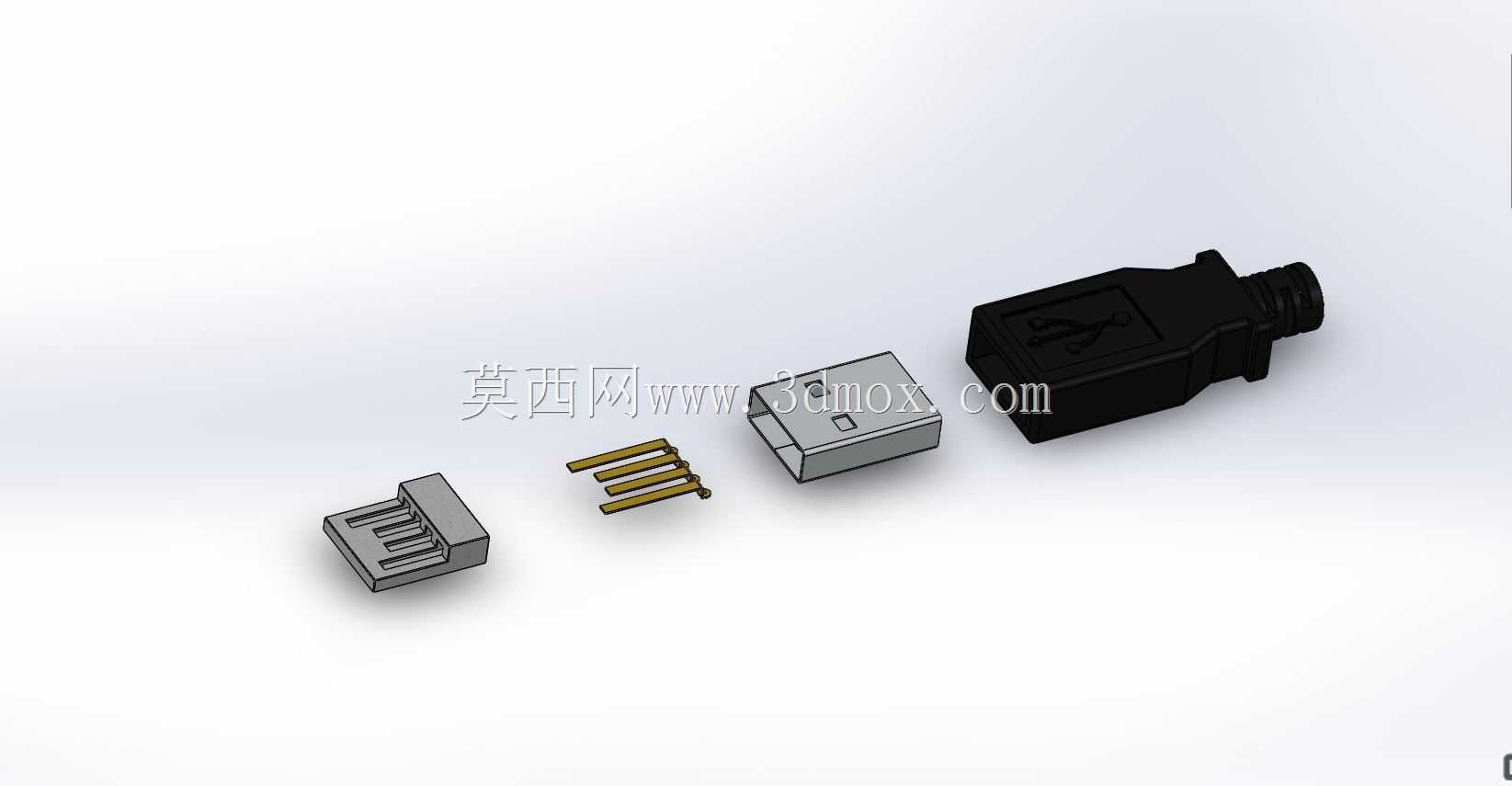

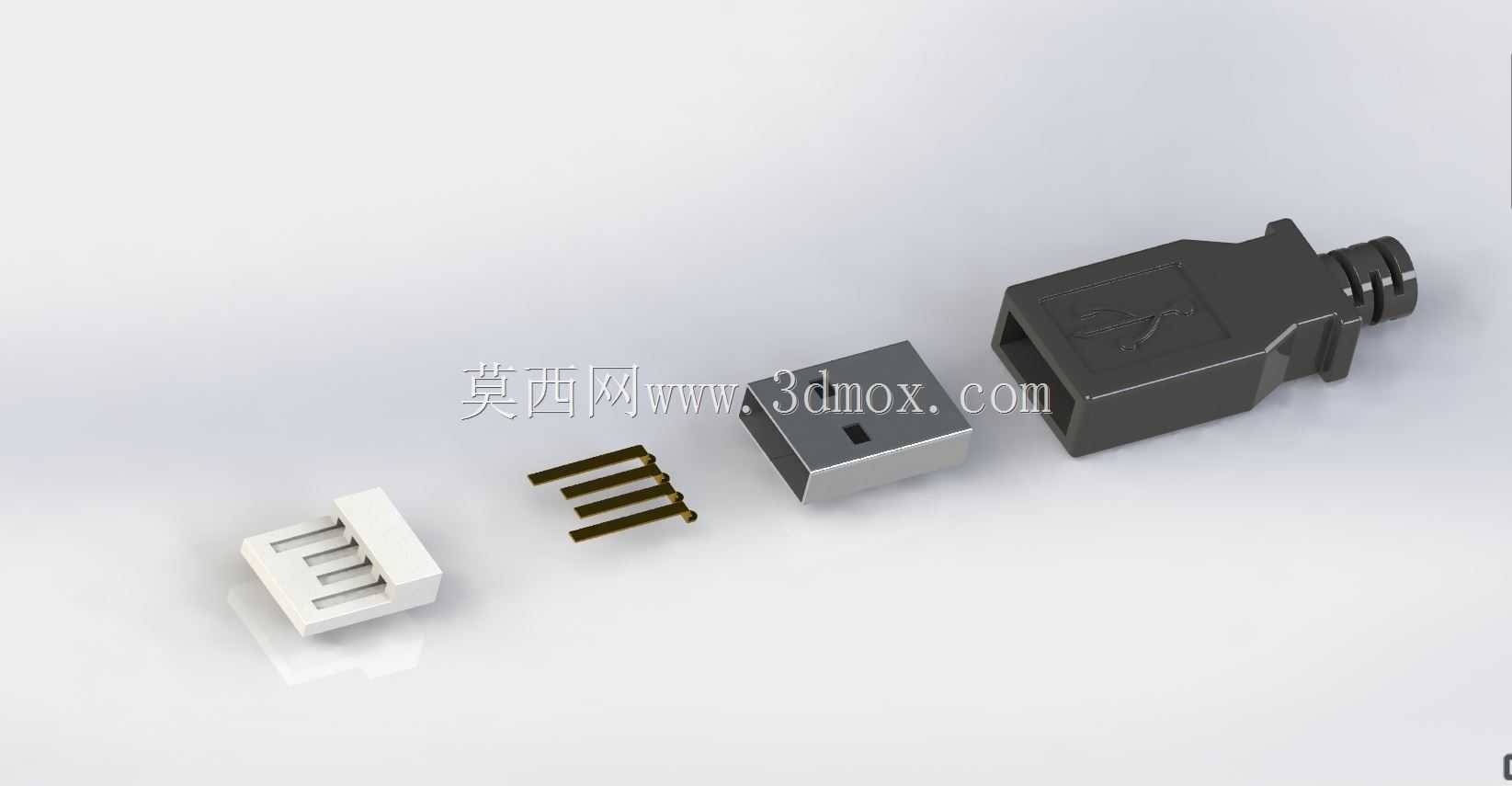

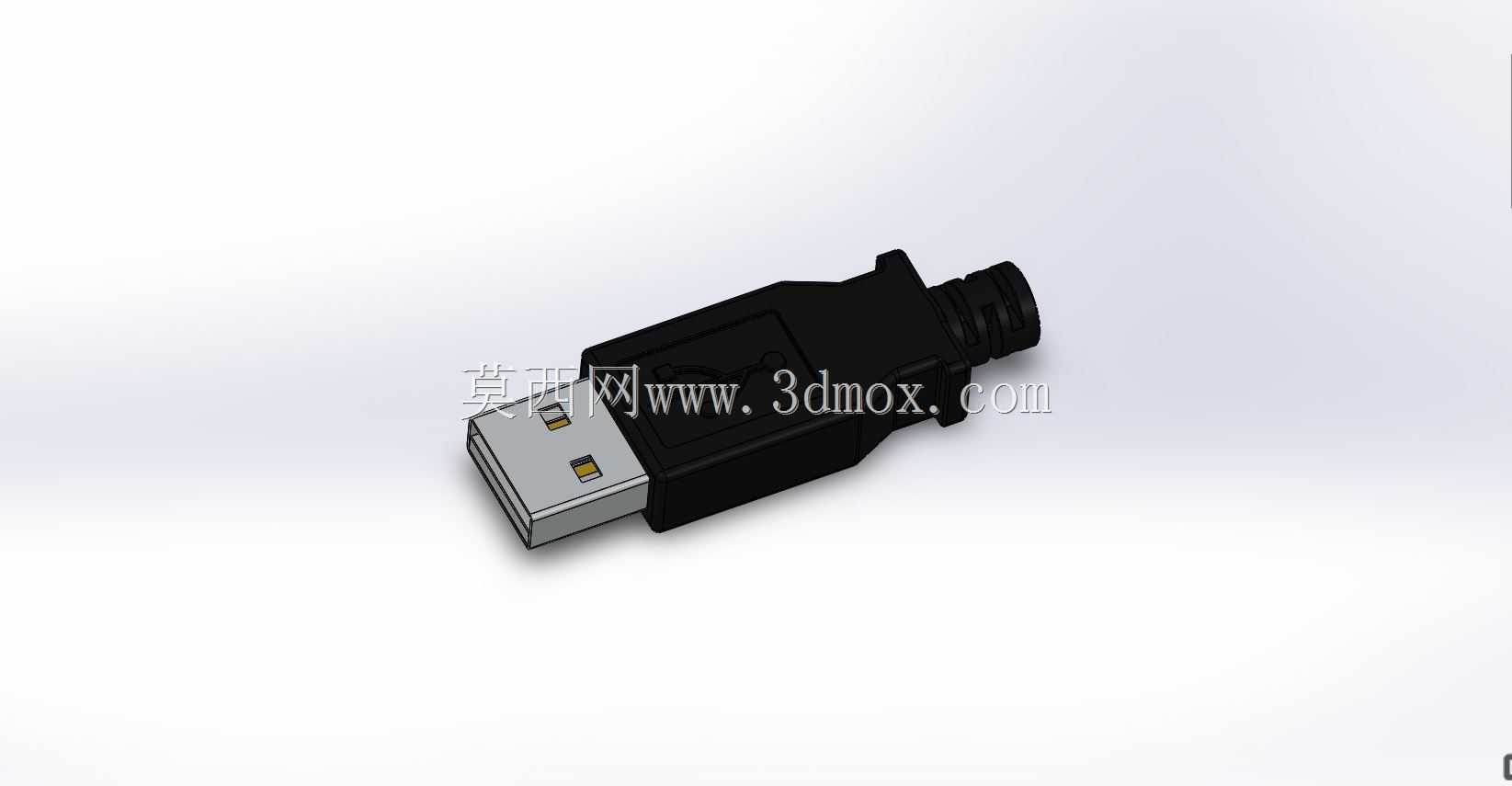

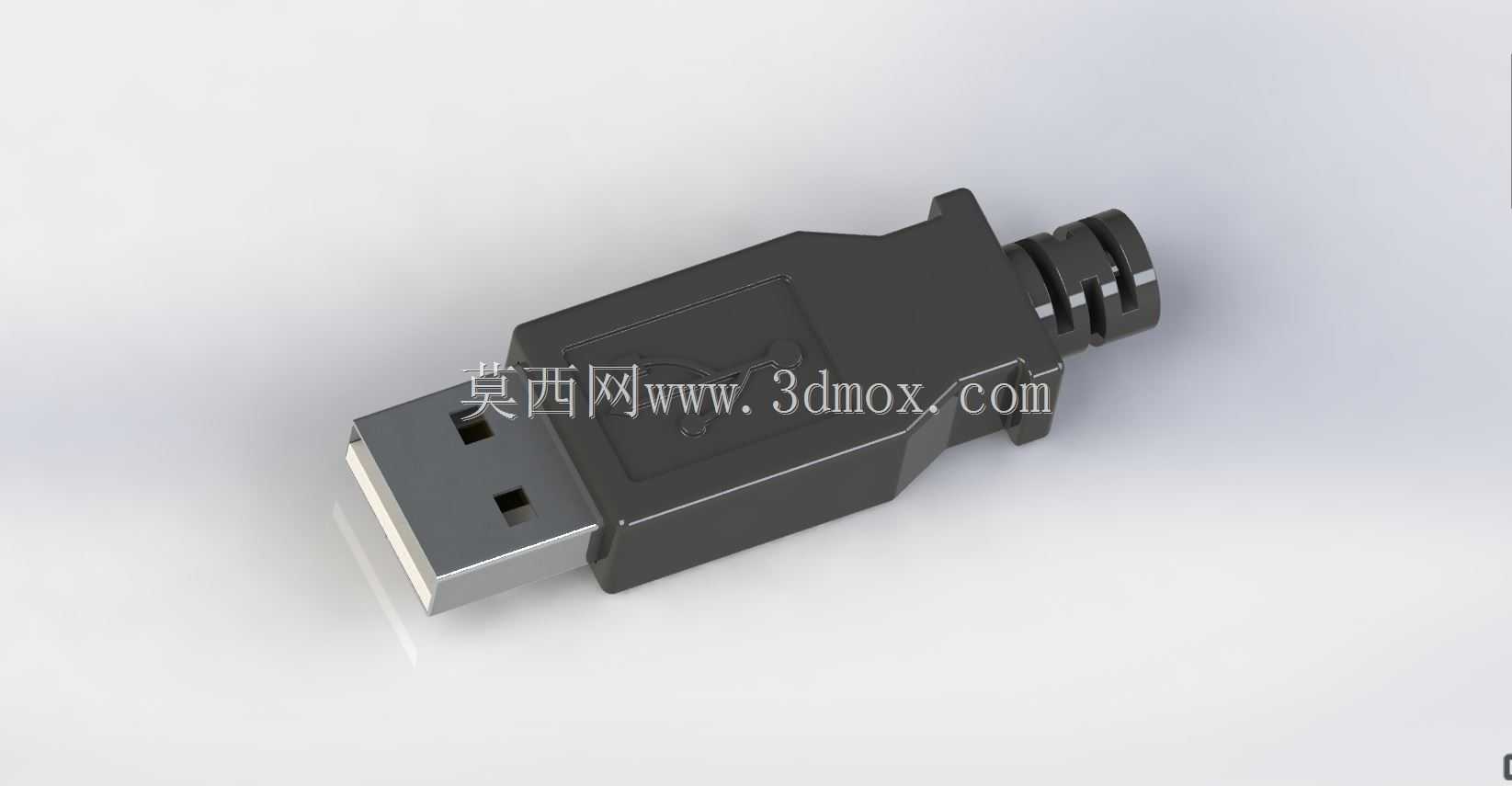

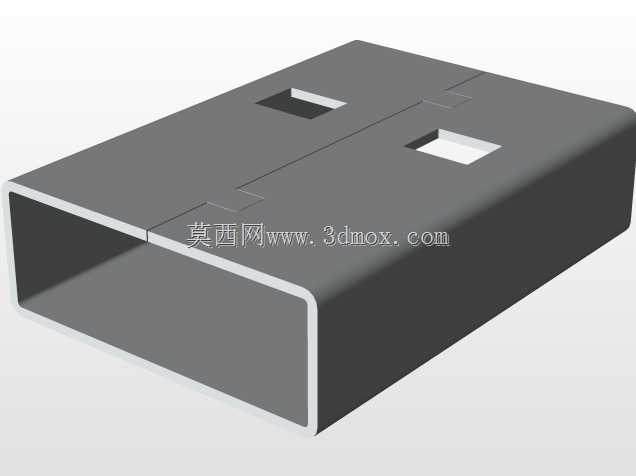

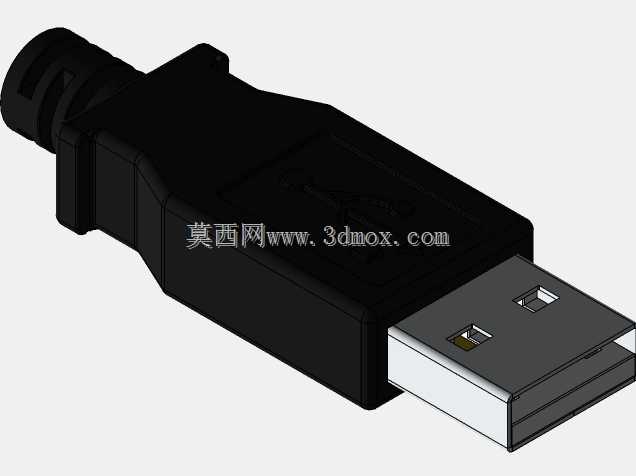

　　日常做消费电子外设、工业通讯模块布线时，USB公头接口是绕不开的基础连接件，这个模型还原的是最常用的A型USB公头带尾套结构，先从实际安装场景说，这类接头主要用在USB线缆端接、嵌入式设备外接调试口、工控机外设连接线端，不管是做U盘、USB转串口模块、键盘鼠标这类消费外设，还是工业现场的USB数据采集线、设备调试下载线，都要用到这类结构的公头。从结构设计逻辑来看，这个模型把公头的几个核心功能区都做了还原：前端是金属屏蔽壳，内部是绝缘胶芯和四个接触弹片，后端是塑料尾套用来固定线缆，做结构设计的时候，首先要卡准通用尺寸边界，金属插接头的外露长度要符合通用USB母座的插入深度要求，宽度控制在标准A型公头的12mm左右，厚度4.5mm，

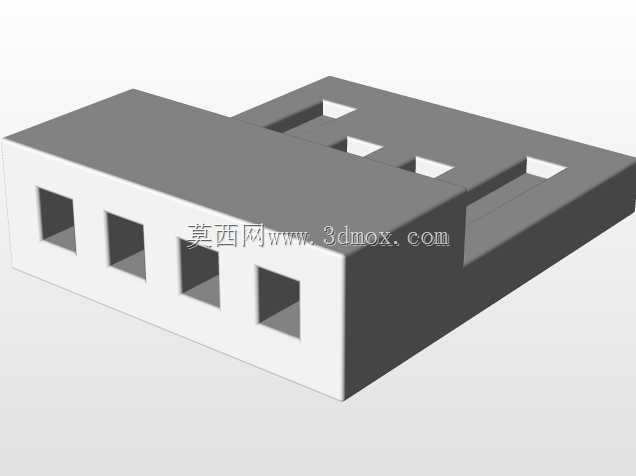

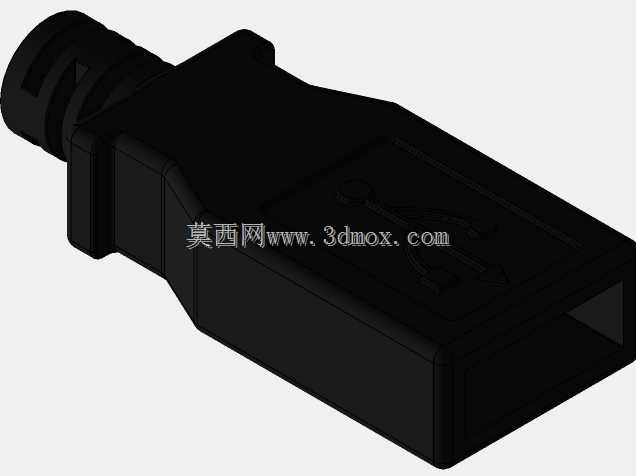

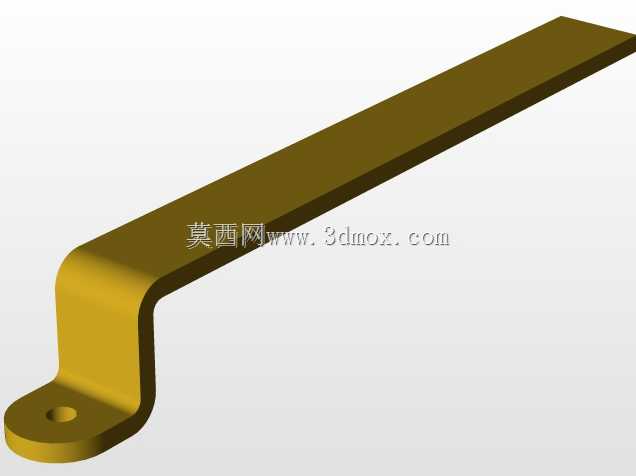

　　保证能顺利插入所有标准A型母座，不会出现插不进或者旷量过大的问题。金属屏蔽壳的两侧做了弹性卡扣凸点，插入母座后能卡紧母座内壁的卡槽，避免使用过程中意外脱落，这个卡扣的凸点高度要控制在0.3mm左右，太高会导致插拔力过大，用户使用体验差，太低则卡紧力不足，稍微受力就会松脱断连。内部的绝缘胶芯要把四个接触弹片精准定位，弹片的接触高度要保证插入母座后能和母座的接触片可靠压接，接触电阻控制在规范要求范围内，同时胶芯后端要做压线结构，用来固定焊接好线芯的弹片尾部，避免线缆拉扯的时候把线芯从焊点扯断。后端的塑料尾套是做了阶梯式的内孔，靠近胶芯的位置内孔较小，刚好卡住屏蔽层和线芯固定位，后端内孔稍大，适配不同线径的USB线缆，

　　尾套的外表面做了防滑的纹理，方便用户插拔的时候施力，不会打滑。做这类接插件设计的时候，还要考虑安装后的线缆弯折寿命，尾套的出线位置做了圆弧过渡，避免线缆在接头根部反复弯折的时候出现线芯断裂，常规要求这个位置能承受至少上千次的90度弯折不会出现内部断线。另外金属屏蔽壳的后端要做压接爪，装配的时候把线缆的屏蔽层压在压接爪和尾套之间，保证屏蔽层连续导通，起到电磁屏蔽的作用，避免传输数据的时候受到外界电磁干扰，尤其是工业现场使用的USB线，屏蔽连续性不好很容易出现数据传输出错、丢包的问题。建模的时候要注意各个零件的装配间隙，金属壳和绝缘胶芯之间的配合要做小间隙配合，间隙控制在0.1mm以内，保证胶芯在金属壳内不会晃动，

　　尾套和金属壳后端的配合要做卡扣或者超声线结构，装配后不会松脱。实际选型使用的时候，这类结构的公头适配28AWG到24AWG的线芯，支持USB2.0的全速传输，要是做USB3.0的接头还要增加内部的接触弹片，但这个模型是标准2.0的A型公头结构，覆盖了绝大多数常规USB连接场景的需求。做结构验证的时候，还要模拟插拔过程的受力，弹片的形变范围要在材料弹性极限内，保证至少上千次插拔后接触压力仍然满足要求，不会出现接触不良的问题，金属壳一般用镀镍锡磷青铜材质，弹片用镀金铜材，尾套用阻燃ABS材质，这些材料特性在建模的时候也要对应考虑壁厚，尾套的壁厚一般控制在1.2mm到1.5mm，既保证足够的结构强度，又不会导致整体尺寸过大。
