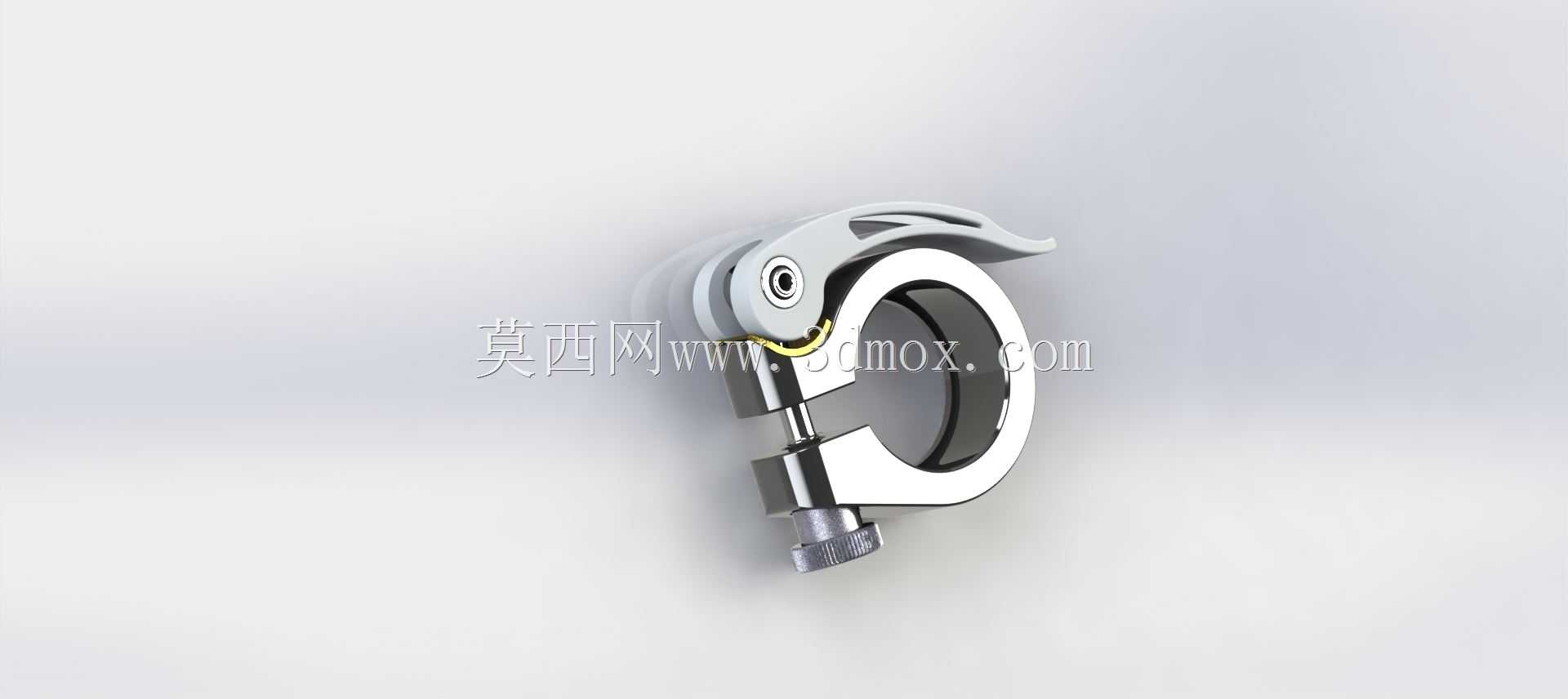

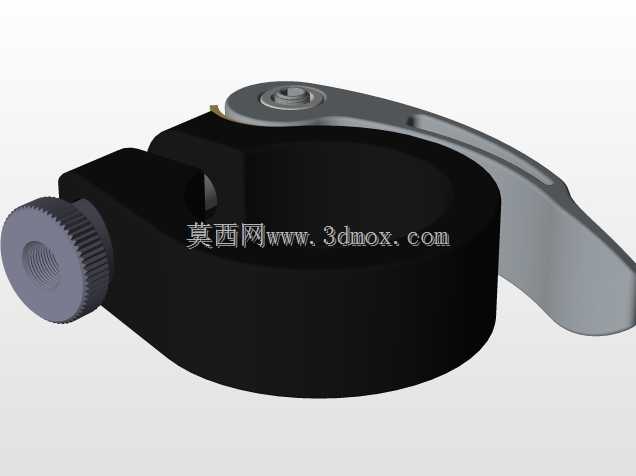

自行车快拆式座管锁紧夹结构设计

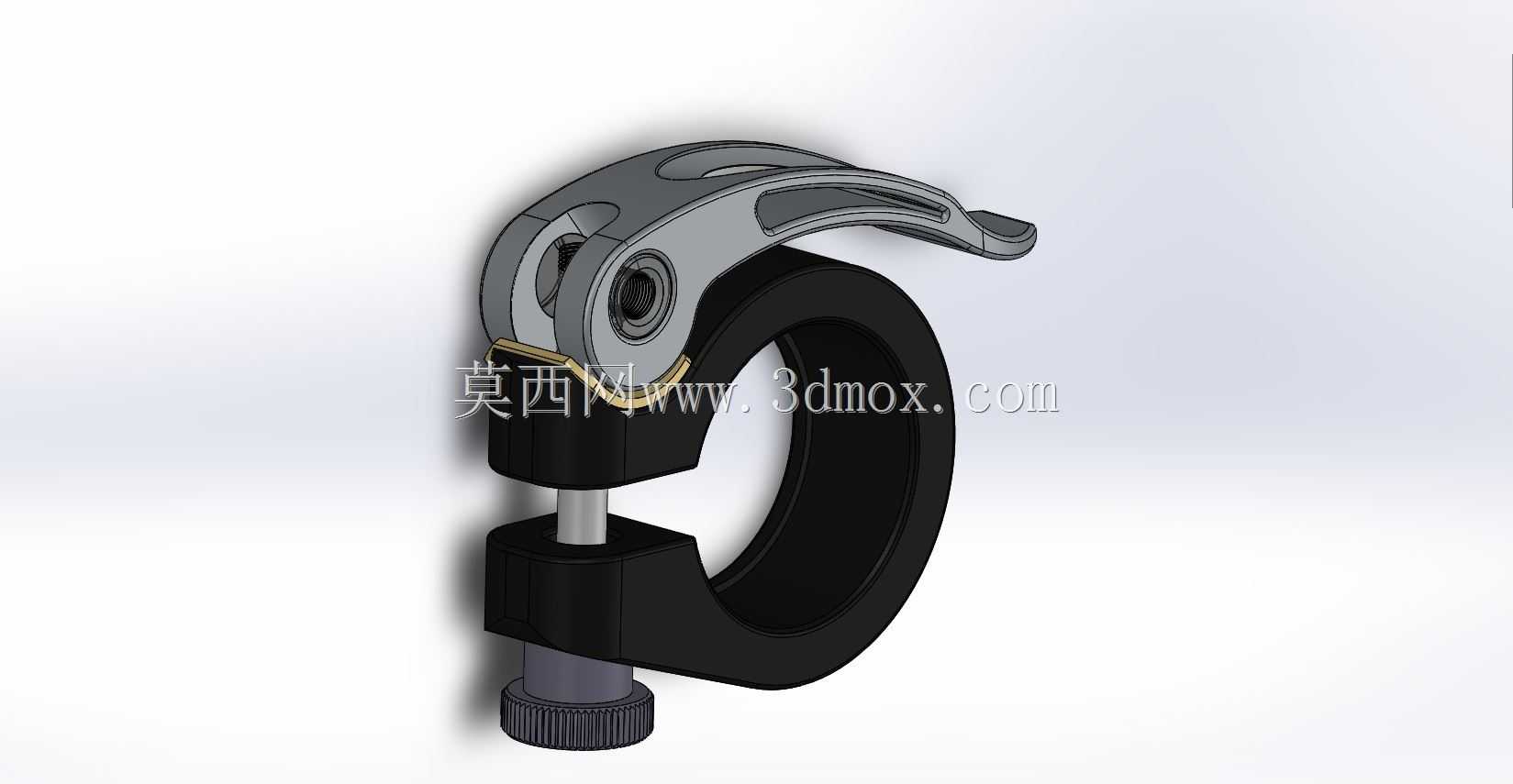

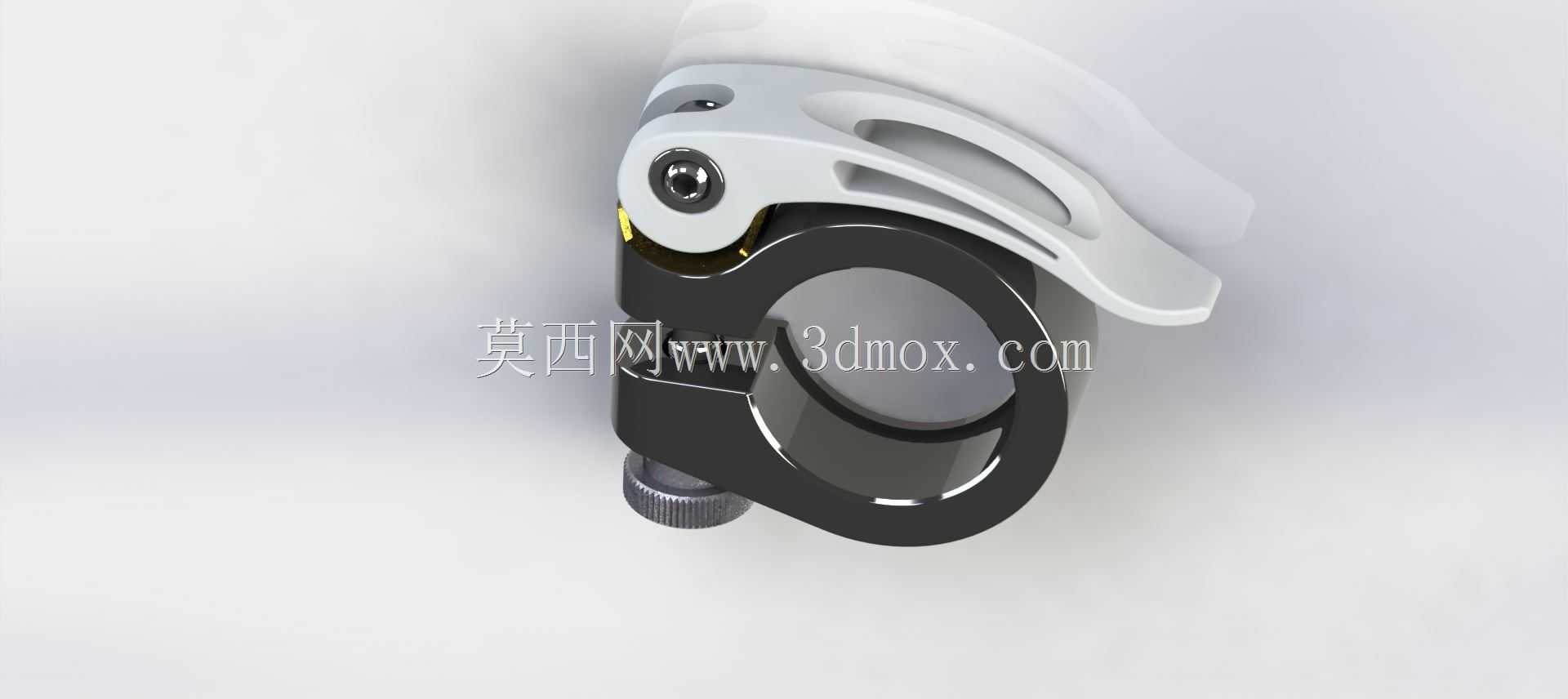

　　日常骑行场景中，座管高度的快速调节需求始终存在，不管是不同身高骑乘者轮换使用车辆，还是骑行途中根据路况调整坐姿降低风阻、提升踩踏效率，都需要座管固定结构能在无额外工具的前提下完成松紧操作，这款快拆式座管锁紧夹就是针对这类使用场景开发的功能部件。从实际使用逻辑出发，该部件核心功能是通过偏心凸轮结构的杠杆力，将环形夹箍的抱紧力施加在座管与车架立管的配合段，既保证骑乘过程中座管不会出现下滑、转动的位移问题，又能在需要调整时，仅靠手部扳动快拆手柄就完成解锁，调整到位后扳回手柄即可锁死，全程不需要携带内六角、扳手等额外工具，大幅提升车辆调试的便捷性。设计过程中首先要考虑的是夹箍的抱紧力冗余，常规城市骑行、山地越野场景下，

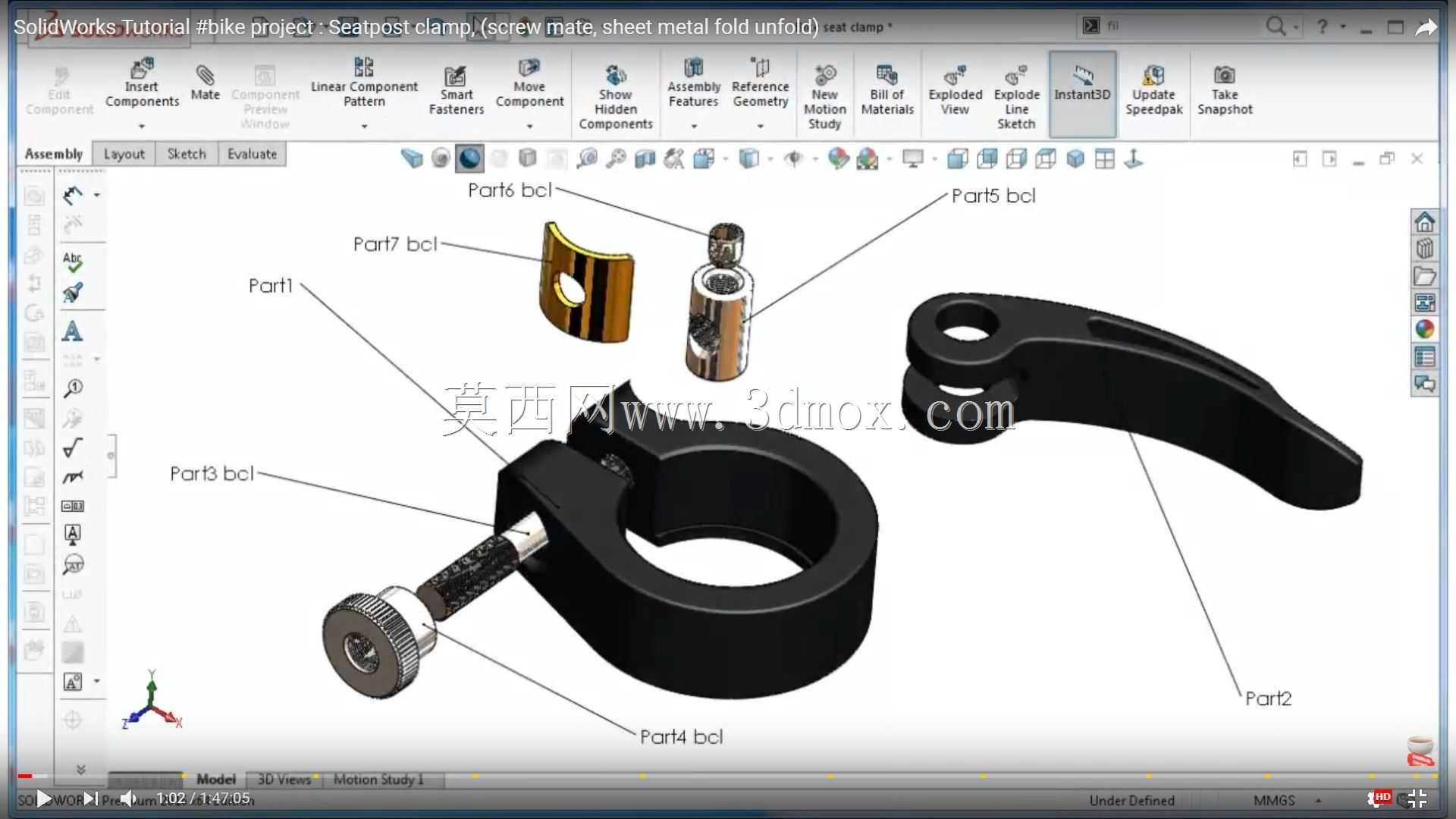

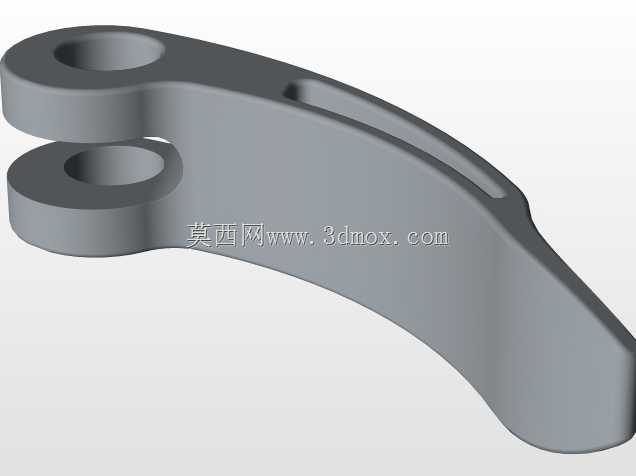

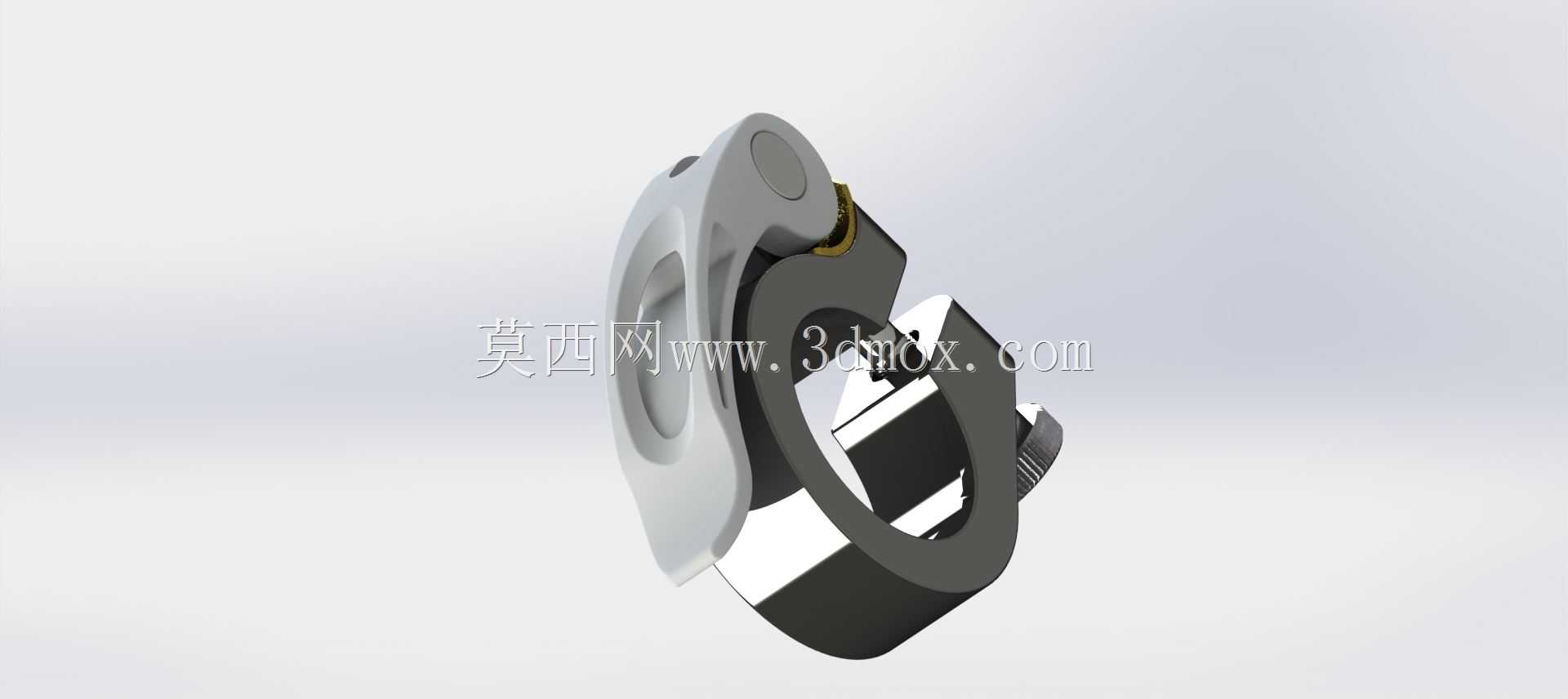

　　骑乘者的体重加上路面颠簸带来的瞬时冲击力，会在座管与夹箍的接触位置产生数倍于静载荷的剪切力，因此夹箍的开口间隙、环形壁厚都经过受力校核，锁止状态下的抱紧摩擦力要远大于最大瞬时载荷，避免骑行过程中出现座管下沉的安全隐患。快拆手柄的凸轮轮廓是整个结构的核心设计点，偏心距的取值需要兼顾锁止行程和操作手感：偏心距过小会导致锁止行程不足，夹箍抱紧量不够容易松脱；偏心距过大则会导致扳动手柄时需要的按压力过大，手部操作费力，甚至在低温环境下手部力量不足时无法完成锁止。同时手柄的外形做了贴合手指弧度的曲面处理，扳动时的受力位置避开了金属棱角，长时间操作也不会出现硌手的问题。夹箍本体采用分体式环形结构，一侧通过销轴连接快拆手柄的凸轮端，

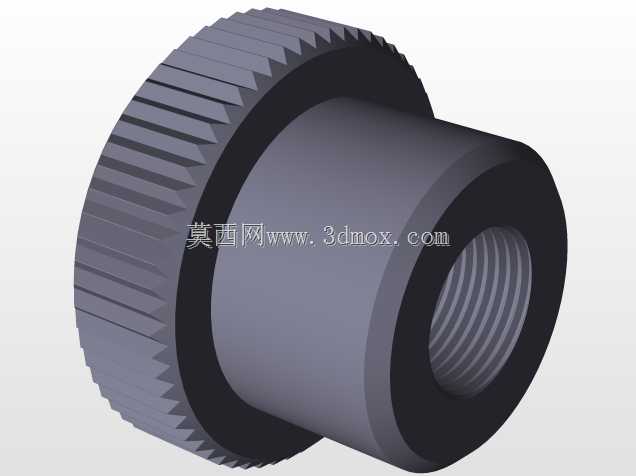

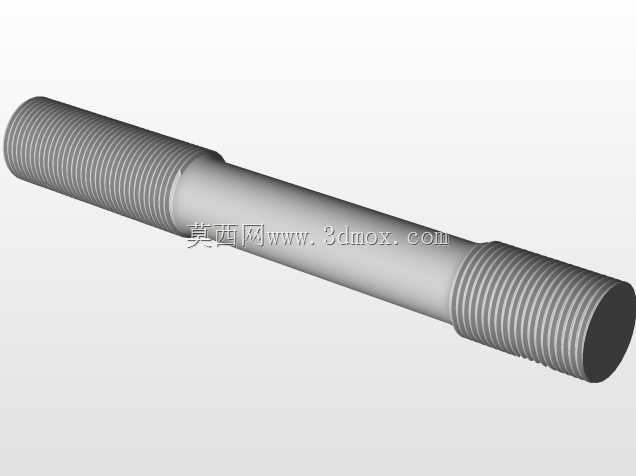

　　另一侧设置调节螺杆结构，初次安装时可以通过旋转螺杆端的调节螺母，预先调整夹箍的初始开合度，适配对应外径的座管尺寸，将快拆手柄的锁止行程控制在合理区间，避免出现扳动手柄到极限位置依然无法抱紧，或是还没扳到锁止位置就已经夹死无法到位的问题。安装边界上，夹箍的内孔直径匹配常规自行车座管的标准外径尺寸，夹箍的轴向宽度控制在合理范围，既保证足够的接触摩擦面积，又不会占用车架立管上端过多的安装空间，适配绝大多数常规硬架自行车、折叠车的立管安装位，不需要对车架做额外的改装加工就能直接替换安装。夹箍与座管接触的内圆面做了细微的防滑纹理处理，在不刮伤座管表面涂层的前提下，进一步提升接触位置的摩擦系数，降低锁止所需的正压力，

　　也能减少长期使用后因为反复摩擦导致的夹箍内圆磨损，延长部件的使用寿命。快拆手柄的销轴位置做了防松设计，反复扳动使用过程中销轴不会出现窜动脱落的问题，凸轮与夹箍接触的位置做了硬化处理，长期频繁开合的磨损量控制在极小范围，保证锁止力不会因为部件磨损出现快速衰减。从实际装车使用的角度看，这类快拆夹结构除了用于座管锁紧，同结构原理稍作尺寸调整后，也可以用于车轮轴杆的快拆固定，核心都是利用偏心凸轮的杠杆放大效应，用较小的手部操作力获得足够的夹紧正压力，实现无工具快速拆装调节。设计过程中也充分考虑了户外使用的环境适应性，部件的外露金属部分做了防锈涂层处理，雨天骑行、潮湿环境存放也不会轻易出现锈蚀卡滞的问题，手柄部分的非金属材质选用耐候性工程塑料，长期紫外线照射、高低温环境下也不会出现脆化、变形的问题，保证部件在全气候骑行场景下都能稳定工作。
