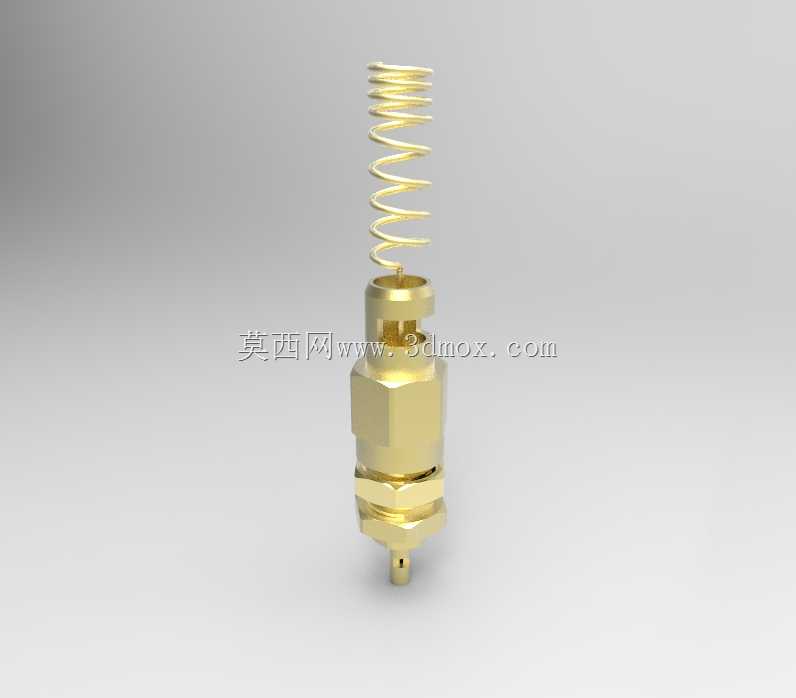

SMA弹簧天线射频连接组件结构

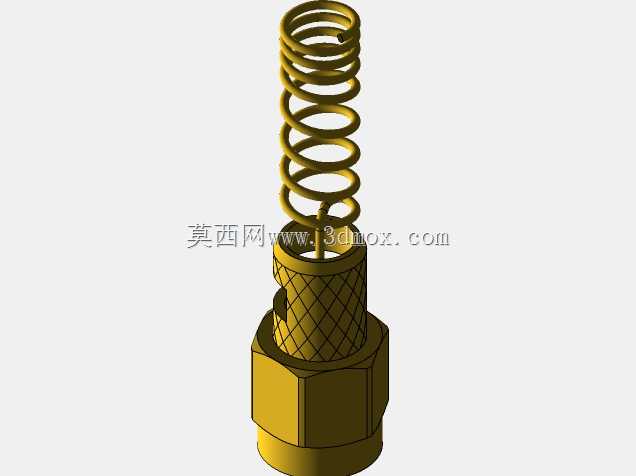

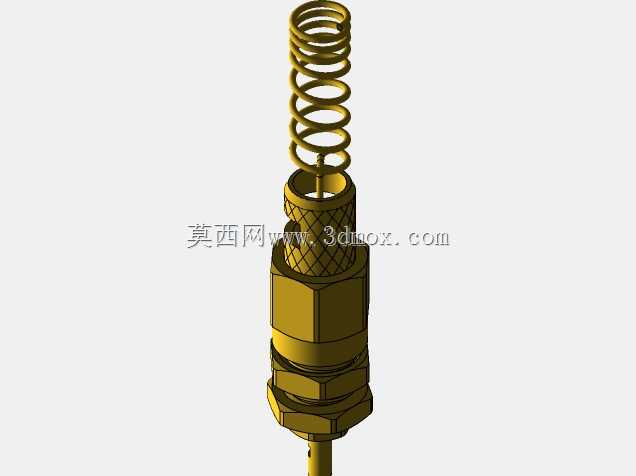

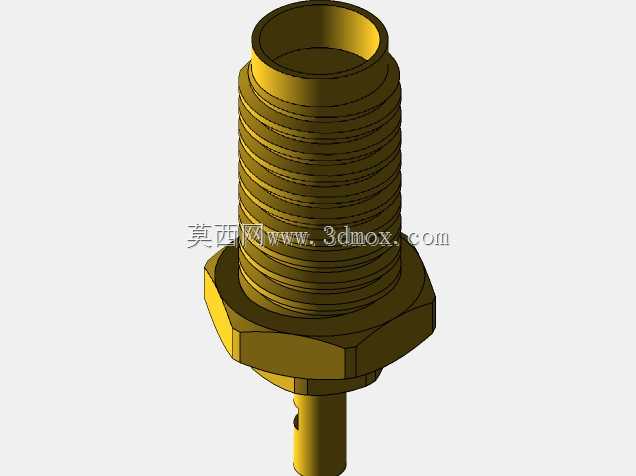

　　在无线通讯设备的射频链路搭建场景中，这类带弹簧辐射体的SMA接头组件是短距离无线信号收发的核心配套部件，常见于物联网终端、无线数传模块、小型工控无线设备、家用无线网关的外置或内置信号接驳环节，承担射频信号从电路板端到空间辐射的转换传输作用。从结构设计逻辑来看，下部的黄铜六角接头主体遵循标准SMA公头接口规范，六角段的对边尺寸适配常规SMA接头安装扳手的夹持规格，方便现场装配时施加合适扭矩完成锁紧，不会出现打滑损伤接头镀层的问题；接头下部的细径插针端匹配PCB板端的SMA母座焊接结构，插针的同轴度公差控制在射频传输要求的范围内，避免信号传输过程中出现驻波比过高的问题。上部的螺旋弹簧辐射体采用磷铜或黄铜线材绕制而成，螺旋的圈距、圈数、

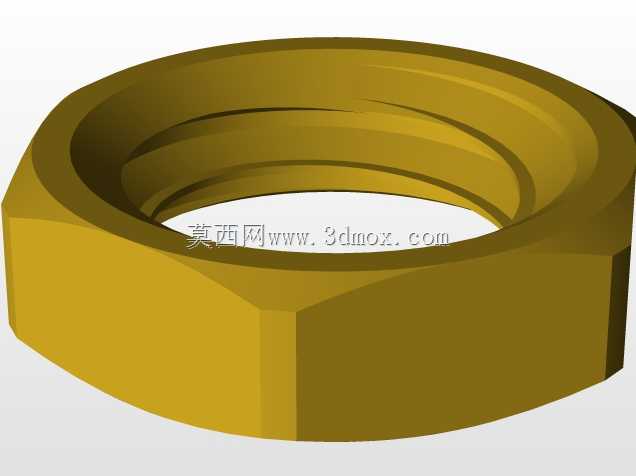

　　线材线径经过匹配调试，对应常用的Sub-GHz或者2.4G等常用短距离通讯频段的谐振要求，弹簧下端与接头主体的内芯采用压接加焊接的固定方式，保证长期震动环境下不会出现接触不良导致的信号中断问题，弹簧本身的弹性结构也能在设备受到轻微磕碰时产生形变缓冲，避免辐射体根部断裂失效。安装边界方面，这类天线整体长度较短，弹簧段的最大外径小于接头六角段的外接圆直径，在设备内部安装时不需要预留过大的避让空间，接头穿过设备壳体的安装孔后，配合自带的锁紧螺母即可完成固定，安装孔直径按照SMA接头标准螺纹外径预留即可，不需要额外做特殊的沉台结构，适配大部分薄壳体设备的安装需求。从实际使用的工况适配性来看，黄铜材质的接头主体表面做镀金或者镀镍处理，

　　既可以保证射频接触面的导电性能，降低接触损耗，也能提升接头的抗锈蚀能力，在普通室内工控环境或者户外非极端淋雨环境下都能长期稳定工作。设计过程中需要重点把控弹簧辐射体与接头内芯的连接同轴度，若两者出现偏斜，会直接导致天线的辐射方向图畸变，信号覆盖范围出现明显的盲区；同时接头内部的绝缘介质段尺寸需要符合SMA接口的阻抗要求，保证50欧姆的特性阻抗连续，避免在接头位置产生信号反射，影响整个射频链路的传输效率。这类结构的天线相比硬质棒状天线，抗弯折性能更优，在一些安装空间紧凑、可能存在外物触碰的使用场景下，弹簧结构可以在受力后自行恢复形态，不会像硬质天线那样出现弯折断裂的情况，同时整体重量更轻，对于便携式无线设备来说，

　　不会因为天线重量导致设备接口处长期受力出现壳体开裂的问题。在结构建模过程中，需要准确还原SMA接头的螺纹参数、六角夹持段的尺寸公差、弹簧螺旋的升角与线径参数，同时还原接头内部的介质衬套与内芯插针的配合关系，保证模型在做虚拟装配验证时，可以准确匹配对应的板端母座模型，提前排查安装干涉问题，比如接头锁紧螺母与设备壳体壁厚的匹配长度、插针伸出长度与板端母座的插接深度是否适配，避免实际打样组装时出现插接过短导致接触不良、或者插接过长顶坏板端母座的问题。另外弹簧部分的建模需要保证螺旋线的起始角度与接头内芯的连接位置准确，还原实际生产中弹簧与内芯的焊接固定位置，方便后续做结构强度仿真时，准确模拟弹簧受力后的形变范围，验证其在最大形变角度下是否会触碰接头外壳或者周边的设备结构件，避免出现短路或者信号干扰的问题。
