铅笔绘制圆周运动演示三维结构

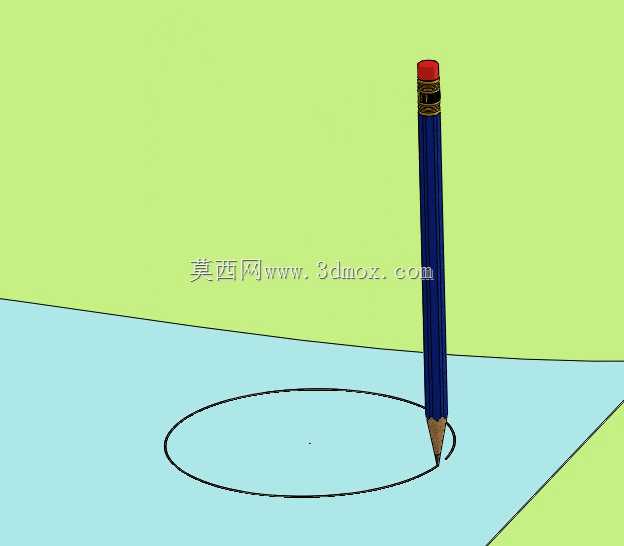

　　该结构还原了日常绘图场景中铅笔绕固定点绘制正圆的完整运动状态，核心是通过约束铅笔笔尖与平面的接触关系、笔身的倾斜角度，复现人手握笔做圆周划线时的动作逻辑。从实际应用场景来看，这类运动模拟结构可用于基础绘图教学演示装置的结构验证，也能为小型自动绘图设备的划线执行端提供动作参考，比如桌面级简易绘图仪的划线笔姿态设计，就可以参考该结构中笔身与绘图平面的夹角参数，避免划线过程中出现笔尖卡顿、线条粗细不均的问题。

　　设计过程中首先确定了绘图平面的基准，将浅蓝色平面作为固定支撑面，约束其法向与竖直方向平行，保证圆周轨迹完全落在同一平面内，不会出现轨迹翘曲的问题。铅笔的结构按照常规木质书写铅笔的比例建模，笔身采用等直径圆柱结构，笔芯部分做了锥度收窄，笔尖与平面保持恒定接触压力，模拟实际绘图时笔尖轻压纸面的状态。圆周轨迹的圆心设置在平面中心位置，笔身的运动被约束为绕圆心做定半径回转，同时笔身始终保持固定倾斜角度，这个角度参考了人手握笔绘图时的自然倾角，大概在与平面呈70度左右的夹角，既保证笔尖能顺畅滑动，也避免笔身垂直于平面时容易出现的笔尖戳破纸面、转动阻力过大的问题。

　　从安装边界来看，整个演示结构的占用空间分为两部分，下方绘图平面的尺寸可根据演示需求调整，当前模型中平面的长宽比为4:3，足够容纳直径为笔长三分之二的圆周轨迹，不会出现轨迹超出平面边界的情况；上方笔身的运动包络为一个圆锥面，圆锥的顶点就是圆周轨迹的圆心，圆锥母线长度等于铅笔笔尖到笔尾的长度，安装时需要在笔尾上方预留足够的回转空间，避免笔身转动时与周边结构发生干涉。功能特性上，该结构完整复现了绘制正圆的连续动作，笔尖的运动轨迹为标准正圆，线条宽度保持一致，笔身在回转过程中没有多余的自由度晃动，能够直观展示圆周绘制时的运动关系，不需要额外添加复杂的传动结构，仅通过运动约束就能实现动作演示。

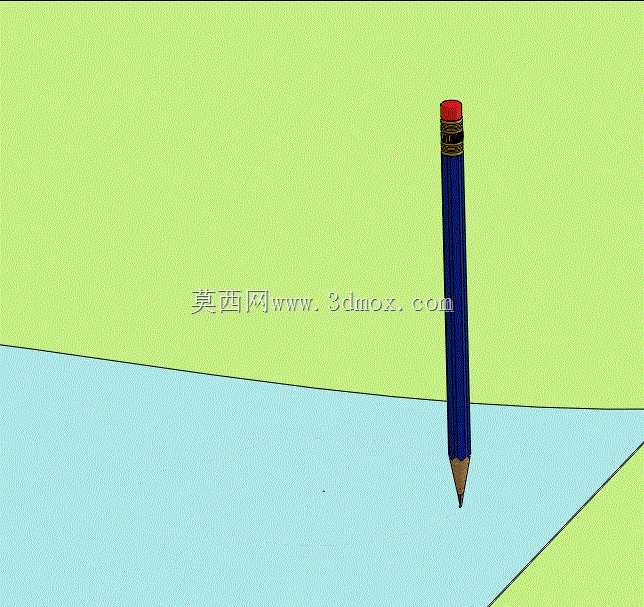

　　在结构细节处理上，铅笔的橡皮头、金属箍、笔身漆面、笔尖木质部分都做了对应结构还原，不是简单的单圆柱建模，金属箍部分做了滚花纹理的示意，橡皮头采用红色软质材料的视觉表现，笔身的蓝色漆面做了均匀的质感处理，笔尖的木质锥面与笔芯锥面做了明确的分界，保证模型的写实度。绘图平面与后方背景面做了颜色区分，浅绿色背景与浅蓝色绘图面形成清晰的视觉边界，方便观察圆周轨迹的位置。这类运动演示结构在做教学演示时，能够让观察者快速理解定半径回转形成圆周轨迹的原理，相比平面示意图更有空间立体感，也能为自动绘图设备的笔架设计提供姿态参考，比如在设计小型绘图机器人的笔端固定结构时，就可以参考该模型中笔身的倾斜角度，调整笔夹的固定位置，保证划线时笔尖的接触压力均匀，画出的线条流畅无断点。另外在做文具类产品的运动展示动画时，该结构的约束方式也可以直接复用，只需要替换笔的模型或者调整轨迹半径，就能实现不同尺寸圆周的绘制演示，不需要重新搭建运动约束关系，能够提升建模和动画制作的效率。
