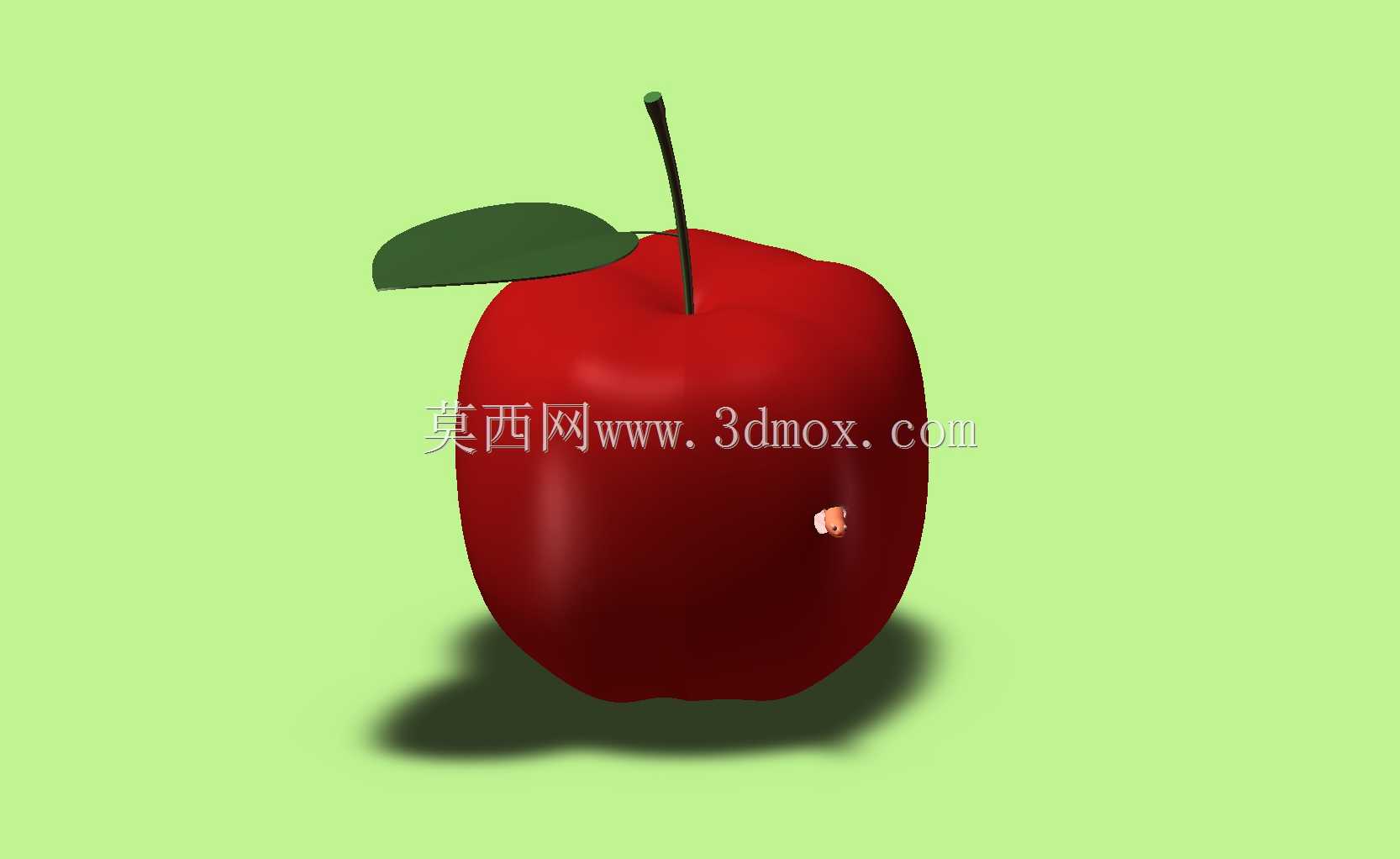

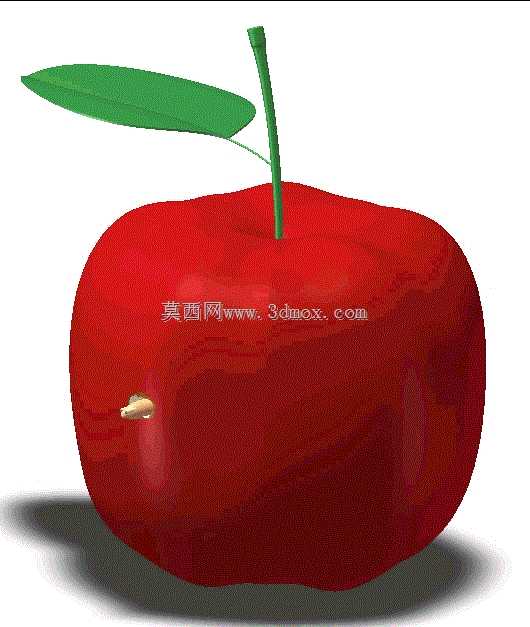

带果柄叶片的写实红苹果造型结构

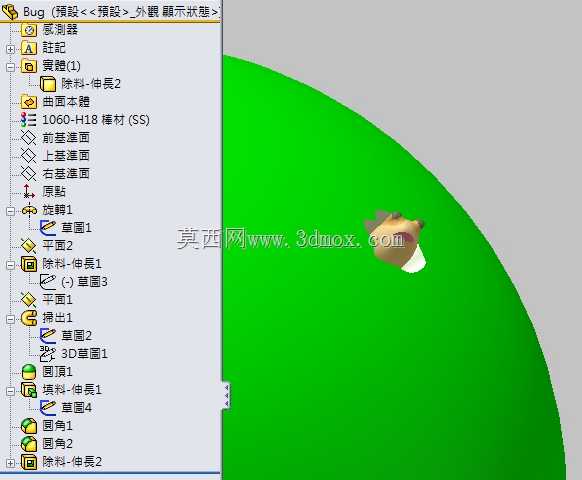

　　做这个仿生苹果造型的结构设计，最初是在做消费电子周边创意配件的方案时萌生的思路，当时要做一款适配小尺寸智能终端的桌面装饰摆件兼无线充电底座的外壳结构，需要兼顾视觉辨识度和结构实用性，不能只做个空有外形的壳子。首先从曲面构建来说，苹果主体不是规则的回转体，现实里的苹果上下端都有自然的弧度凹陷，尤其是果柄连接处的凹陷，不能做的太生硬，我在建模的时候先勾勒了主视、侧视两个方向的轮廓样条线，控制果身最大直径在78mm左右，整体高度算上果柄控制在95mm，这个尺寸刚好能放下直径50mm以内的无线充电线圈模组，底部预留12mm的平整安装面，保证放在桌面不会晃，底部的安装边界做了1.5mm宽的环形止口，用来卡合底盖，底盖上预留充电线的出线槽，槽宽3.2mm刚好适配常规的Type-C线材外径。果柄部分不是直直的圆柱，做了轻微的自然倾斜，和果身的衔接处做了R2的圆角过渡，避免应力集中，果柄本身设计成空心结构，壁厚1.2mm，既可以减重，也能在需要的时候加装小型的状态指示灯导光柱，不用额外在果身开孔破坏整体外观。叶片部分做了0.8mm的均匀壁厚，边缘做了R0.5的倒圆角，和果柄的连接位置做了嵌入式的卡扣结构，不用粘胶就能固定，后期如果要换不同颜色的叶片也方便拆装。从实际应用场景来说，这个造型除了做数码配件的外壳，也可以直接用做文创产品的结构原型，比如做成解压玩具的外壳、香薰容器的外罩，果身内部的空腔容积大概在220ml左右，足够放下小型的香薰棉片或者配重块。

　　设计的时候特意控制了所有曲面的曲率连续性，果身的外表面全部做G2连续，不管是做注塑加工还是3D打印，表面都不会出现棱线或者光影断层，脱模斜度控制在1.5度，果身的外表面没有倒扣结构，不用做复杂的抽芯机构，开模的时候前后模就能直接出，能省不少模具成本。果柄和果身的连接我一开始想做一体结构，后来考虑到如果做注塑的话，果柄位置的壁厚如果和果身一致，容易出现缩痕，最后改成了装配式结构，果身顶部的果柄安装孔做了1mm深的定位沉台，果柄插进去之后用超声波焊接固定，连接强度足够，也不会在外观面留下焊接痕迹。叶片的曲面我参考了真实苹果叶的自然弧度，不是平的薄片，中间叶脉位置做了轻微的凸起，既增加了叶片的结构强度，拿在手里也不会因为太薄显得廉价，

　　叶片和果柄的连接卡扣做了0.2mm的装配预紧量，卡进去之后不会松动，正常晃动不会掉。底部的安装面我特意做了0.3mm的内凹，只有外圈的环形边接触放置面，这样即使放置面有轻微的不平整，也能放稳，不会出现晃荡的情况，底盖和果身的止口配合做了0.1mm的间隙，扣合之后缝隙均匀，不会出现一边宽一边窄的问题。从结构强度来说，果身的壁厚控制在2mm，这个厚度对于ABS或者PC材质来说，日常拿取跌落的强度足够，不用额外加加强筋，内部空腔的侧壁我做了三个均匀分布的小凸台，凸台高度5mm，上面打M2的螺丝柱，用来固定内部的功能模组，不管是装充电线圈还是香薰内托，都能直接用螺丝固定，不用额外打胶。一开始建模的时候我试过把苹果做的过于圆润，

　　后来打样出来发现太像玩具，没有真实苹果的质感，后来调整了轮廓线的曲率，让果身的中下部稍微饱满一点，上部靠近果柄的位置收的自然一点，光影打上去的时候能有自然的明暗过渡，和真实红苹果的视觉效果更接近。果柄的长度我一开始做的是20mm，后来发现太长了容易被碰断，调整到18mm，倾斜角度控制在和竖直方向成8度夹角，既自然，也不会因为突出太多容易挂到东西。叶片的长度控制在32mm，最宽处18mm，尺寸比例和真实苹果的叶果比协调，不会出现叶片太大或者太小的违和感。整个造型没有尖锐的棱角，所有外露的边缘都做了圆角处理，作为桌面摆件使用的时候也不会刮手，适合放在办公或者家居场景，不管是做功能配件还是纯装饰摆件，结构上都留足了改装和扩展的空间，不需要大改曲面就能适配不同的内部功能需求。
