方程式赛车后轮轮毂结构设计方案

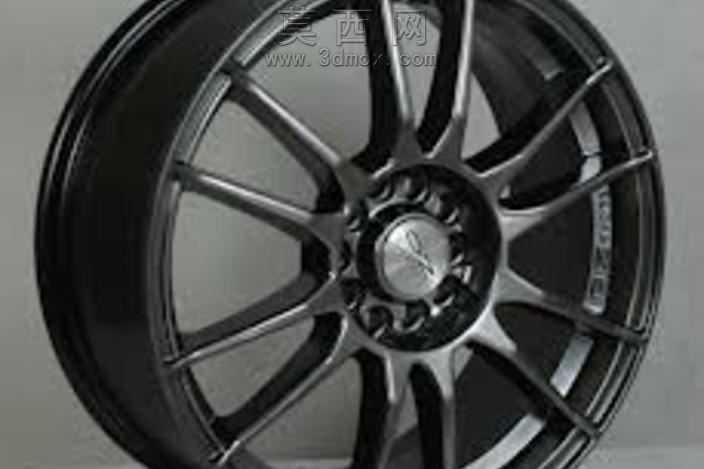

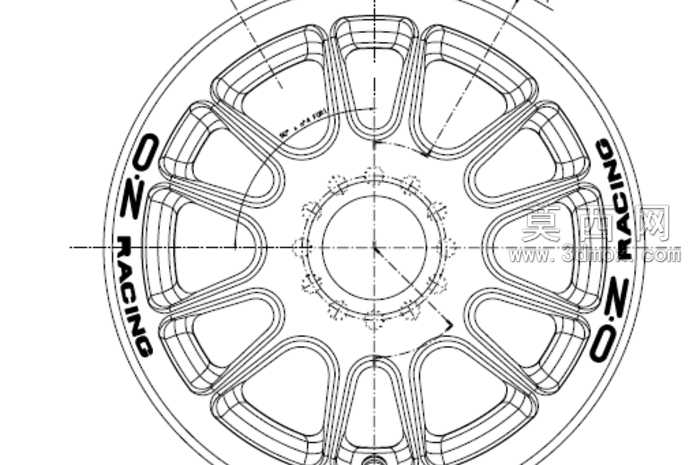

本作品为方程式赛车专用后轮轮毂三维设计模型，整体采用参数化建模思路完成全结构搭建，建模过程中以中心回转轴线为全局基准，先绘制轮毂中心安装基准面的定位草图，确定中心轴孔、螺栓安装孔的分度圆尺寸与位置公差，再通过回转特征生成轮毂的基础基体结构。轮辐部分采用多辐条镂空式设计，建模时先绘制单根轮辐的截面轮廓草图，通过圆周阵列特征完成12组轮辐的均匀排布，每根轮辐的曲面过渡都做了连续曲率处理，既保证结构强度满足赛车高速行驶的载荷要求，又通过镂空结构有效降低了轮毂整体的转动惯量，适配方程式赛车的轻量化设计需求。轮毂外圈的轮辋部分按照赛车专用轮胎的安装尺寸做了匹配设计，预留了胎圈安装位与密封结构，轮辋侧壁的标识特征通过包覆特征贴合在曲面表面，保证标识与轮辋曲面完全贴合无变形。整体建模过程中对所有安装配合面都做了公差预留设计，中心孔与半轴的配合、螺栓孔与固定螺栓的配合都按照赛车级装配精度设置参数，同时对轮辐与轮辋、轮辐与中心安装座的连接位置做了圆角过渡处理，避免应力集中问题，提升轮毂在高速过弯、急加速急减速工况下的结构可靠性。模型的结构逻辑清晰，所有特征都保留了完整的参数化关联，可根据不同赛事的轮胎规格、安装接口要求快速调整尺寸参数，适配不同型号的方程式赛车后轮装配需求，整体结构在保证力学性能的前提下最大化实现了轻量化目标，符合赛车零部件的设计规范。
