未来概念流线型电动两轮代步车结构设计

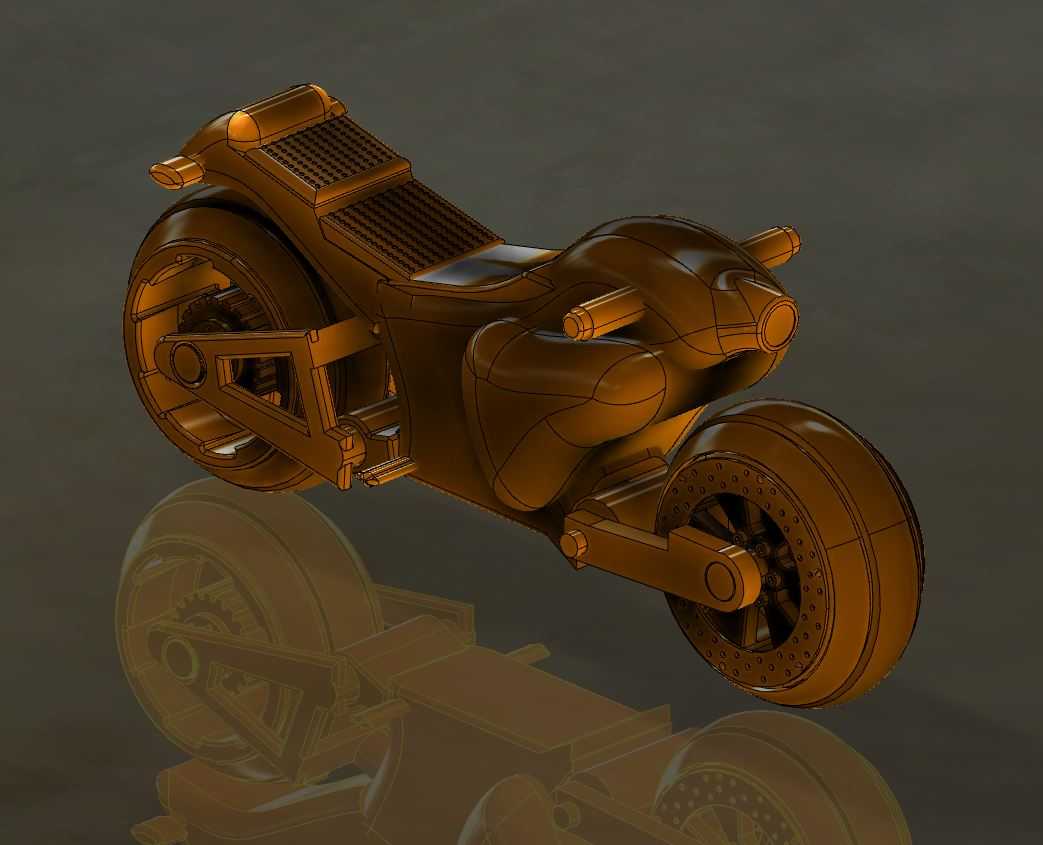

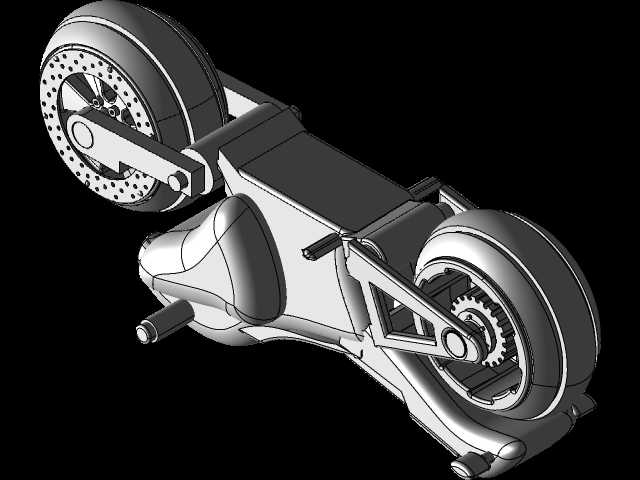

　　这款概念电动两轮代步车的结构设计，核心围绕城市短途通勤的场景需求展开，区别于传统踏板电动车的外露框架结构，整车采用一体化包覆式壳体设计，将电池仓、电控模块、传动结构全部整合在车身主体的封闭腔体内，既能够降低日常使用过程中泥水、扬尘对内部电气元件的侵蚀，也能通过流畅的曲面造型降低行驶过程中的风阻系数，适配城市道路20-40km/h的常用行驶速度区间。从结构布局来看，整车前后轮采用单摇臂支撑结构，前轮转向机构隐藏在车头曲面壳体内部，没有传统车型外露的车把立管、转向连杆等部件，转向操作的力矩传递通过内置的转向轴配合限位结构实现，转向角度设定在左右各35度，既满足城市道路转弯、变道的灵活性需求，也避免过大转向角度导致的车身侧倾风险。

　　车身中部的乘坐区域采用一体化成型的凹陷式座面，表面预留防滑纹理结构，座面下方的腔体为电池安装位，安装边界尺寸设定为长380mm、宽220mm、高160mm，能够适配主流规格的磷酸铁锂电池组，电池仓采用抽拉式安装结构，侧面预留快拆锁止位，不需要额外拆解车身壳体即可完成电池的更换与检修。前后轮均采用大直径宽胎设计，轮辋为一体化铸造结构，内置盘式制动安装位，制动卡钳的安装点预设在摇臂的加强筋位置，能够匹配直径220mm的标准制动盘，制动管路全部沿着摇臂内部的走线槽布置，避免外露管路受到磕碰损坏。车尾部分的上表面设置有阵列式防滑脚踏区域，能够满足双人乘坐时后排乘客的脚部放置需求，车尾内部预留了控制器、DC转换器等电气元件的安装位，

　　各元件的安装点均设置有橡胶减震垫，能够过滤行驶过程中路面传递的振动，避免电气元件因长期振动出现接插件松动的问题。整车的外形尺寸控制在长1850mm、宽650mm、高900mm，相比传统电动自行车宽度收窄10%左右，能够更灵活地在城市拥堵路段穿行，也能适配标准非机动车道的通行宽度，停车时占用的空间更小。车身壳体的分模线全部设置在曲面的转折位置，装配后不会出现明显的拼接缝隙，壳体壁厚设定为3mm，采用ABS加玻纤的材质方案，在保证结构强度的同时控制整车重量，壳体内部预设了纵横交错的加强筋结构，筋位高度12mm、厚度2mm，能够在发生轻微碰撞时分散冲击力，避免壳体出现大面积碎裂。前轮的前倾角设定为23度，拖距70mm，

　　这个参数组合能够保证车辆在中低速行驶时的直线稳定性，不会因为过于灵活的转向导致高速行驶时出现摆头问题，前后轮的轴距设定为1280mm，轴距参数兼顾了转弯灵活性和高速行驶的稳定性，不会因为轴距过短导致过坑洼路面时出现颠簸弹跳，也不会因为轴距过长影响小半径转弯的能力。整车的离地间隙设定为140mm，能够轻松通过城市道路常见的减速带、路缘石等障碍，不会出现底盘剐蹭的问题，车身最低点位于电池仓的下表面，该位置额外设置了2mm厚的金属防护板，能够抵御行驶过程中飞溅的石子对电池仓底部的冲击。在人机工程设计上，乘坐位置的重心点设定在前后轮轴线的中点偏后100mm位置，这个重心位置能够保证单人乘坐时前后轮的载荷分配为45:55，双人乘坐时载荷分配为40:60，避免前轮载荷过小导致转向发飘，也能避免后轮载荷过大导致制动时后轮过早抱死。车头位置的灯光组件全部集成在前端曲面内部，大灯采用嵌入式安装，预留的安装位尺寸为长120mm、高60mm，能够适配主流的LED透镜大灯，转向灯则设置在车头两侧的曲面凹陷位置，灯光照射角度符合非机动车的灯光安全标准，不需要额外加装外置灯组。整车的走线全部采用内部隐藏式设计，主线束沿着车身腔体内部的布线卡扣固定，线束与壳体接触的位置全部设置有橡胶护圈，避免长期摩擦导致线束绝缘层破损，各电气接插件全部采用防水型接插件，防护等级达到IP67，能够应对雨天行驶的涉水需求。
