多段嵌套式同轴连接锁紧配件结构设计

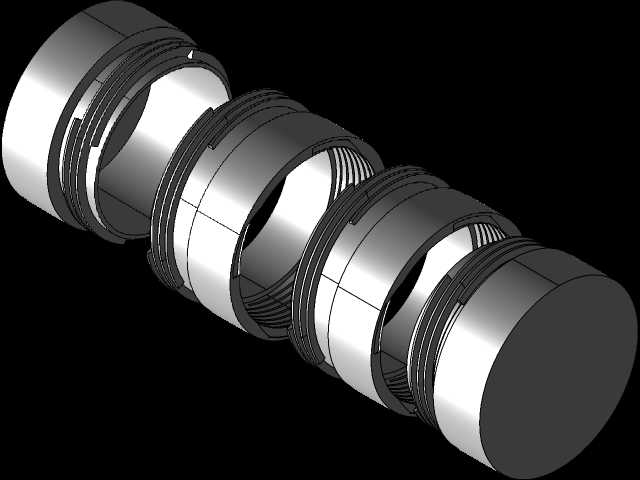

　　该结构件属于同轴类连接锁紧配件，主要应用于需要多段管路或轴系对接、同时要求具备轴向定位与周向防转的装配场景，常见于流体输送管路接驳、小型设备传动轴系拼接、模块化工装的快速连接部位，能够在不借助额外复杂工装的前提下完成多段组件的对接锁紧，适配需要频繁拆装、分段维护的设备装配需求。从实际使用角度看，这类配件的核心作用是实现多段同轴构件的可靠连接，每一段环体上加工的梯形螺纹结构，可与对接段的对应螺纹副形成配合，相邻段之间的环形槽位可嵌入密封件或定位卡簧，既能够保证连接后的同轴度公差控制在合理区间，也能在有流体通过的场景下实现静密封效果，避免介质渗漏。设计过程中优先考虑了加工工艺的可行性，整体采用回转体结构，

　　所有外轮廓与内孔均可通过普通数控车床完成加工，螺纹段采用标准公制梯形牙型，无需定制特殊成型刀具，普通加工车间即可完成量产加工，降低了制造成本与加工门槛。结构上采用分段式嵌套设计，每一段环体的内径与对接段的外径采用间隙配合，装配时可逐段旋入对接，不需要将整根轴或管路从端部穿入，适配已经完成部分装配的设备现场改造场景，能够在狭小操作空间内完成拆装作业，不需要预留过长的轴向操作空间。从安装边界来看，整体为等外径的圆柱轮廓，最大外径处无突出的凸耳或快接结构，安装时仅需要预留与外径匹配的径向安装空间，轴向长度可根据实际对接的段数灵活调整，单段环体的轴向尺寸统一，可根据实际连接需求增减拼接段数，适配不同长度的连接需求。

　　每段环体的端面都加工有定位止口，相邻段旋紧后止口面完全贴合，能够避免螺纹连接出现松动退牙的问题，同时保证各段拼接后的同轴度，不会出现相邻段错位导致的轴系跳动或管路通径减小的问题。内孔采用等通径设计，没有突兀的缩径或凸台结构，当用于流体输送场景时，不会对介质流动造成额外的阻力，也不会在台阶位置残留介质，便于使用后的清洁与维护；当用于轴系连接场景时，等径内孔可与光轴配合，通过侧面的紧定螺钉孔（图中未完全展示的侧孔结构）实现与轴的周向固定，传递中等扭矩的同时保证对中性。设计时特意规避了复杂的异形结构，所有棱角位置都做了倒角处理，既避免装配时划伤操作人员，也能够在旋入对接时起到导向作用，不需要精确对正即可顺利旋入螺纹副，

　　降低了现场装配的操作难度。相邻螺纹段的旋向采用同向设计，装配时沿同一旋转方向即可逐段锁紧，不会出现相邻段锁死无法拆装的问题，拆卸时反向旋转即可逐段分离，维护时可单独更换磨损的某一段环体，不需要整体更换整个连接件，降低了后期维护成本。这类结构件可适配多种材质加工，根据使用场景的不同，可选用铝合金做轻量化处理用于便携设备，选用不锈钢做防腐处理用于化工流体管路，选用工程塑料做绝缘处理用于电子设备的走线防护连接，结构本身不限制加工材质，可根据实际工况灵活选择。从受力角度分析，螺纹副的接触面积足够大，能够承受轴向的拉压载荷，环体的壁厚经过核算，在常规公称压力下不会出现变形胀裂的问题，相邻段贴合的止口面可承受一定的径向剪切力，在轴系传动场景下可传递额定范围内的扭矩，不会出现螺纹滑牙的问题。
