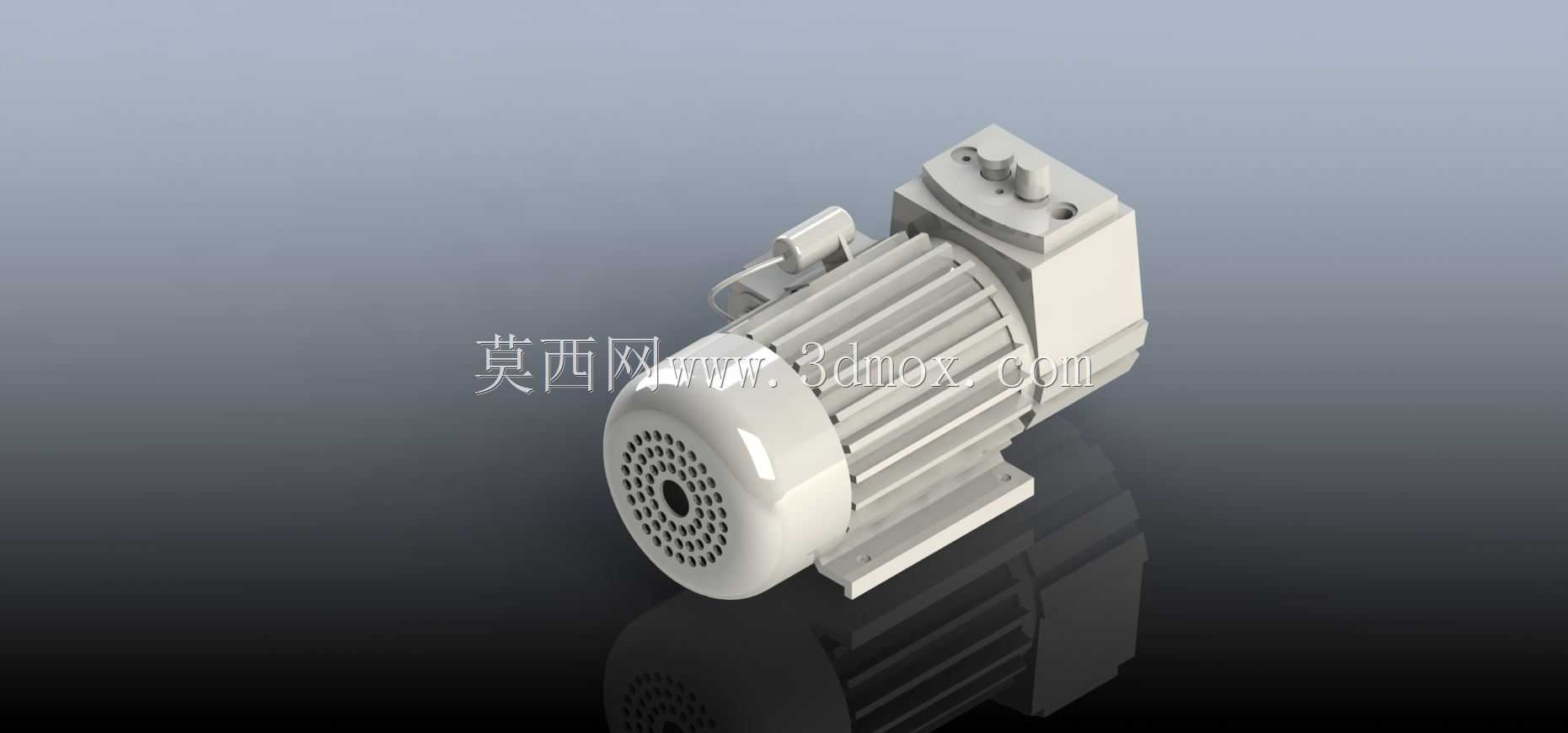

单级旋片式真空泵结构三维设计

　　这款单级旋片式真空泵的三维建模，完全围绕实际工业现场的安装与使用需求搭建，没有做多余的装饰性结构，所有特征都对应实体设备的功能与装配逻辑。从结构拆分来看，模型完整还原了泵体腔室、偏心转子、旋片组件、驱动电机、散热风罩、接线盒、安装底座、进出口接口等全部核心部件，各部件的配合间隙、装配定位关系都严格按照实物的公差逻辑设置，没有出现干涉或者错位的问题，完全可以用于装配模拟、干涉检查以及配套设备的布局设计参考。

　　在实际工业场景中，这类泵的应用覆盖范围极广，小到实验室的真空干燥、样品脱气，中到包装行业的真空封装、电子行业的元器件吸附固定，大到化工行业的真空抽滤、冶金行业的真空除气、医疗行业的负压吸引系统，都能见到同结构设备的身影。它的核心作用是在密闭容器或管路系统中获得并维持一定程度的真空环境，通过转子在泵腔内部的偏心旋转，带动旋片在离心力和弹簧弹力的作用下紧贴泵腔内壁滑动，将进气口吸入的气体逐级压缩后从排气口排出，整个抽气过程不需要额外的工作介质（部分型号会搭配少量泵油做密封与润滑），可以稳定获得粗真空区间的压力，完全能满足绝大多数工业生产环节的真空度需求。

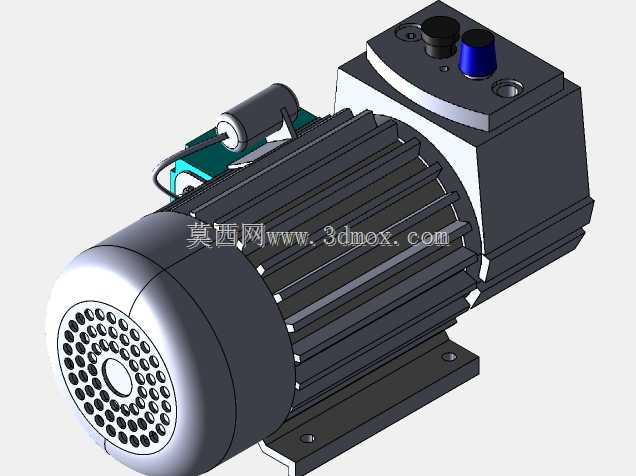

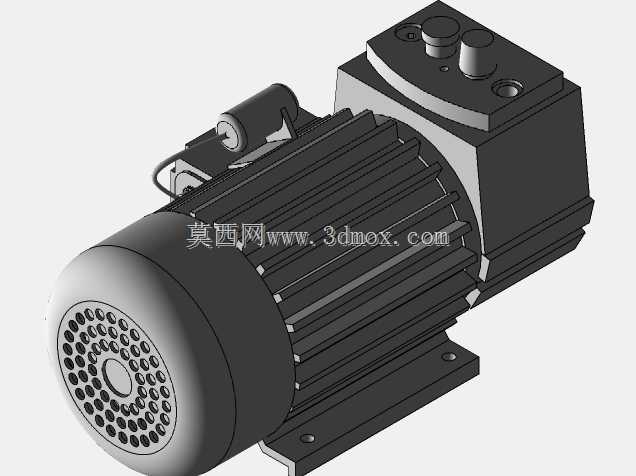

　　从设计思路上看，这个模型的结构布局完全遵循了小排量真空泵的经典设计逻辑：驱动电机与泵腔采用直联式结构，省去了皮带传动或者齿轮减速的额外结构，既缩小了整体设备的体积，也降低了传动过程中的能量损耗与故障点，同时电机轴直接作为转子的动力输入轴，同轴度更容易保证，运行过程中的振动与噪音也能控制在较低水平。电机外壳采用轴向散热筋结构，和模型上还原的散热风罩配合，电机运行时风罩内部的风叶随轴转动，带动空气沿着散热筋的轴向流动，能够持续带走电机运行产生的热量，保证设备长时间连续运行时不会出现过热问题。接线盒设置在电机壳体的侧上方，既方便现场布线接线，也能避免管路凝露或者现场溅水直接接触接线端子，提升了电气部分的防护能力。

　　安装边界方面，模型上的安装底座采用整体式铸铁结构的设计还原，底座上预留了四个长条形安装孔，孔位的间距、孔径尺寸都对应常规同功率等级真空泵的安装标准，不管是直接安装在设备机架的安装平面上，还是搭配减震脚垫固定在地面基础上，都不需要额外做孔位适配。泵体的进气接口设置在泵腔的上方位置，接口尺寸匹配常规的真空软管或者硬管连接标准，现场接管时不需要额外做变径处理；排气口设置在泵腔的侧下方，排气方向朝向地面，能够避免排气时带出的少量油雾直接飞溅到周边设备或者操作人员身上。整体外形的长宽高比例协调，电机部分的外径、泵腔部分的外径、底座的高度都按照实物比例还原，在做整套设备的三维布局时，可以直接将这个模型导入装配体，准确核算设备占用的空间，预留出足够的接线、接管以及日常维护的操作空间，比如更换泵油、清理进气口滤网、检查电机接线的时候，不需要额外拆除周边的其他部件就能完成操作。

　　从功能特性的还原来看，模型上的旋片组件采用两片式结构设计，嵌在转子的开槽内，开槽内部预留了弹簧安装位，和实际设备的结构完全一致，这种结构能够保证旋片在整个旋转周期内都能可靠贴合泵腔内壁，不会因为加工误差或者长期运行后的磨损出现间隙，导致真空度下降。泵腔的端盖部分采用止口定位的结构设计，和泵体主体的配合面平整，装配时能够保证端盖与泵腔的同轴度，减少转子转动时的摩擦阻力。整个泵体与电机的连接采用法兰式定位，连接螺栓的孔位均匀分布在法兰圆周上，装配后连接刚度足够，运行过程中不会出现连接松动的问题。另外模型上还原的电机吊环结构，也对应了实际设备的吊装需求，在车间内安装搬运时，可以直接通过吊环起吊，不需要额外捆绑设备，避免吊装过程中损坏接线盒或者进出口接口。

　　对于结构设计从业者来说，这个模型可以作为真空系统配套设计的参考，在设计需要真空源的非标设备时，直接参考这个模型的接口尺寸、安装尺寸来预留安装位，避免出现设备到场后无法安装的问题；对于设备选型人员来说，可以通过模型直观了解泵的结构布局，结合现场的空间条件、管路走向来选择合适的安装方向，减少现场安装时的管路弯折，提升抽气效率；对于三维建模学习者来说，这个模型的结构拆分逻辑、特征建模方式都可以作为参考，学习泵类设备的建模思路，理解各个结构特征对应的实际功能，而不是单纯做外形的曲面堆砌。整个模型的所有圆角、倒角、工艺槽特征都和实物一致，没有为了建模方便省略工艺结构，比如安装孔的倒角、散热筋的端部圆角、底座的减重槽结构，都完全按照实际加工工艺还原，能够真实反映实体设备的外观与结构特点。
