小型流体输送泵壳体结构三维数模

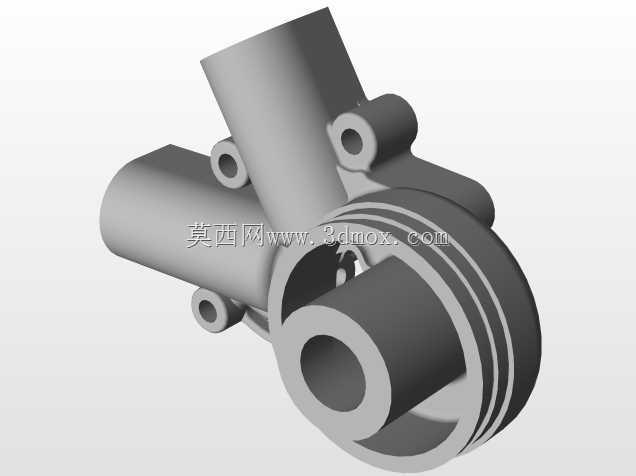

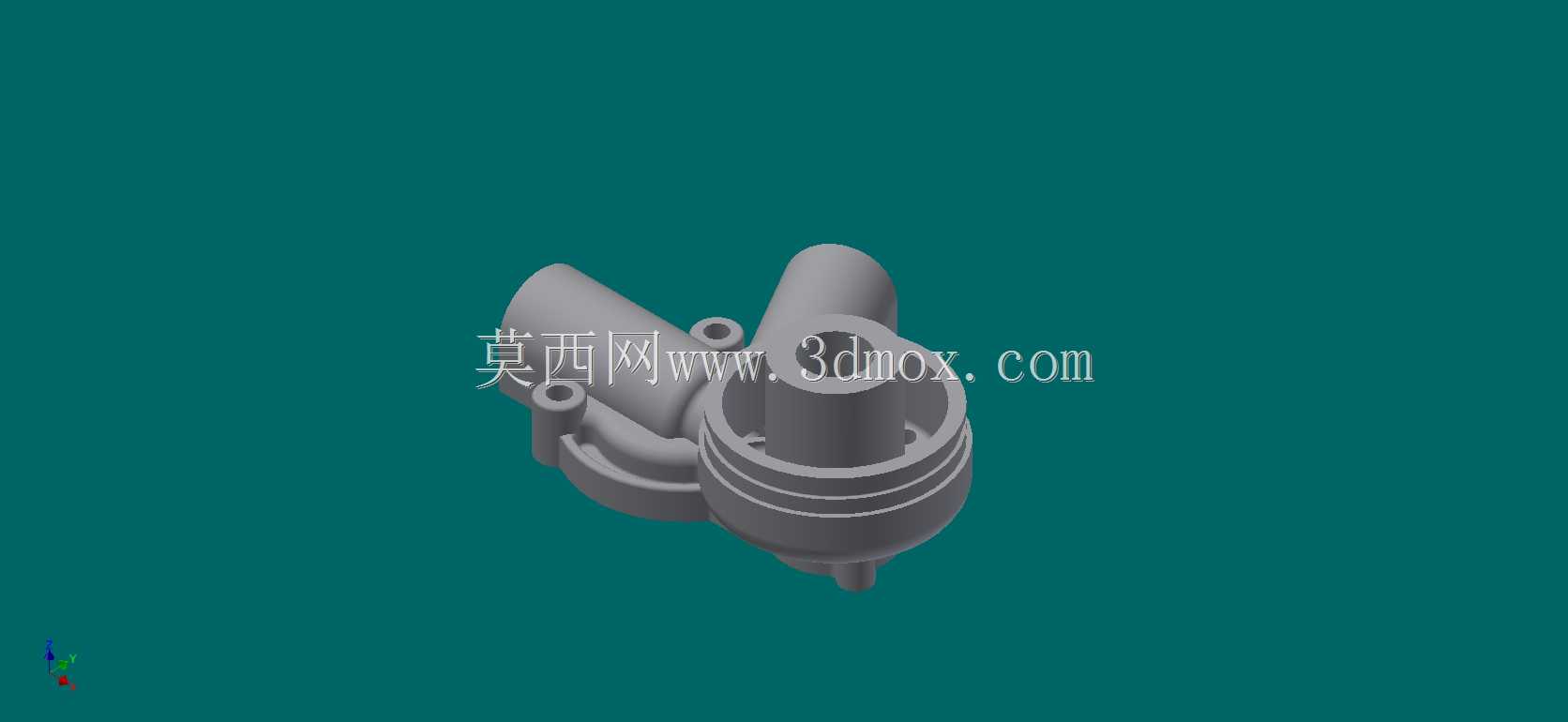

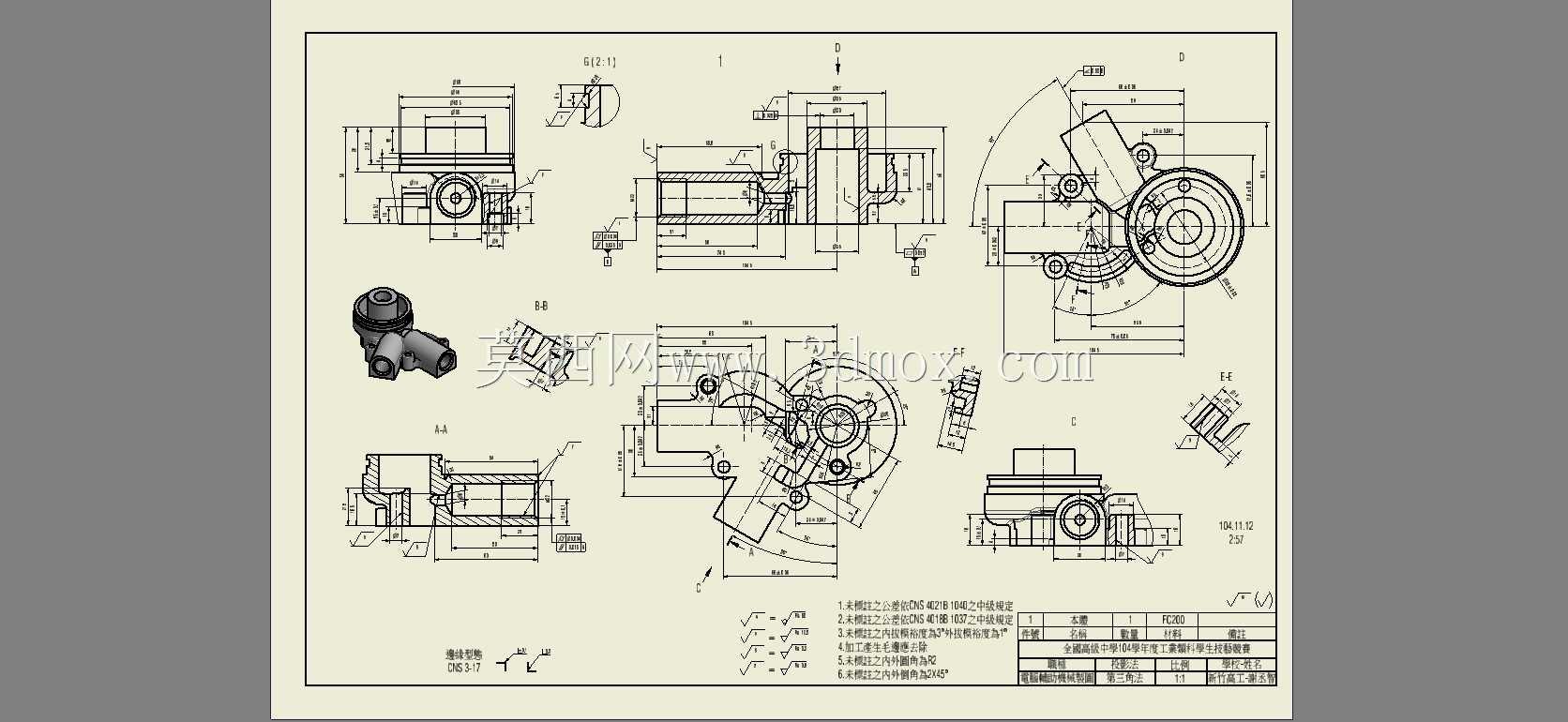

　　在民用供水、小型工业循环、车载辅助散热这类对流体输送单元体积有严格限制的场景里，集成式泵壳的结构合理性直接决定整泵的装配效率、运行稳定性与服役寿命。这个壳体采用一体化铸造成型的结构思路，把进水腔、增压腔、出水通道三个核心流道区域整合在单一铸件上，避免了多段拼接壳体带来的密封冗余与流道阻力损失。从结构布局来看，主体增压腔为阶梯式圆柱腔体，腔壁外侧设置三道环形加强筋，既可以平衡铸件冷却过程中的壁厚差，减少缩松缺陷，也能在承压工况下分散腔壁的环向应力，适配0.3-0.8MPa的常规低压流体输送工况，不会出现长期承压后的鼓胀变形问题。侧置的进水通道与斜向布置的出水通道分别对应不同的管路对接方向，进水端采用法兰式安装面，

　　面上预留两个对称的螺栓过孔，安装孔中心距按照常规小通径管路的标准间距设置，对接时可以直接匹配标准密封垫片，不需要额外加工转接结构；出水通道为变径锥段结构，出口端预留外螺纹接口的加工余量，能够适配快插接头或者硬管螺纹连接两种装配方式，覆盖不同场景的管路安装需求。壳体底部设置两个带通孔的安装支耳，支耳与主体腔体之间做了圆弧过渡，避免应力集中，安装时可以通过M6螺栓将整泵固定在设备支架或者安装基板上，支耳的安装平面与腔体轴线的平行度公差控制在0.1mm以内，保证泵轴装配后与驱动单元的同轴度，减少运行时的振动与轴封磨损。在建模过程中，所有流道的转角位置都做了R3以上的圆角过渡，既可以降低流体在腔体内的沿程阻力，提升泵的输送效率，

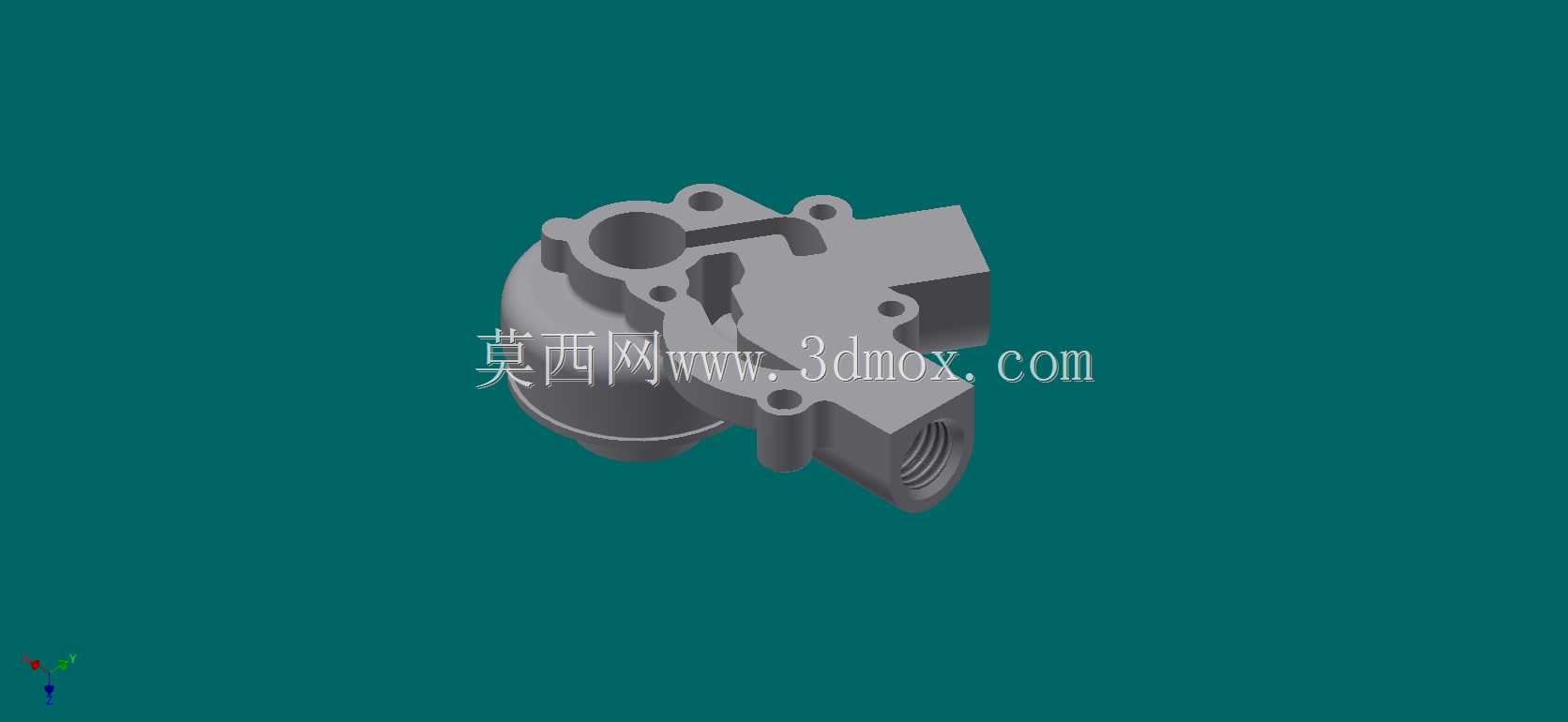

　　也能避免铸造时的尖角砂眼缺陷，同时减少流体长期冲刷带来的局部气蚀损伤。壳体上端的端盖配合面设置了环形密封槽，槽宽与槽深按照常规O型圈的压缩比设计，装配后可以实现腔体的静密封，不会出现流体渗漏问题；端盖配合面周边均匀分布三个螺纹孔，用于紧固泵盖，螺纹孔的深度足够保证螺栓的啮合长度，不会出现滑牙或者紧固力不足的问题。从安装边界来看，整个壳体的最大外轮廓尺寸控制在120mm90mm110mm以内，安装时预留的周边操作空间只需要在出水侧留出30mm的管路接头操作空间、进水侧留出20mm的法兰对接空间即可，不需要额外预留过大的装配间隙，非常适合在空间紧凑的小型设备内部集成使用。结构设计时还考虑了铸件的拔模斜度，所有外壁面都设置了1:

　　50的拔模角度，内壁流道的拔模角度适当放大到1:30，适配砂型铸造或者低压铸造的工艺要求，不需要后续大量的机加工修整，只需要对配合面、密封槽、安装孔位置进行精加工即可，能够有效控制零件的生产制造成本。另外，在腔体与进出水通道的交接位置，特意做了壁厚加厚处理，因为这个位置是流体流向突变的区域，也是应力集中的高发位置，加厚处理后可以承受流体换向时的压力冲击，即使在水锤工况下也不会出现开裂问题。对于结构设计从业者来说，这类集成式泵壳的建模需要重点平衡流道顺畅性、结构强度、铸造工艺性三者的关系，不能单纯追求流道的水力性能而忽略铸件的成型难度，也不能为了提升强度盲目增加壁厚导致零件重量超标、成本上升。这个数模的结构细节完全按照实际生产的工艺要求搭建，所有的圆角、拔模斜度、安装孔位都符合工程实际的设计规范，可以直接作为同类型小流量泵壳体设计的参考模板，也可以用于装配干涉检查、工况模拟仿真的基础数模使用，在前期方案验证阶段能够大幅减少重复建模的工作量，帮助设计人员快速完成整泵的结构布局调整。
