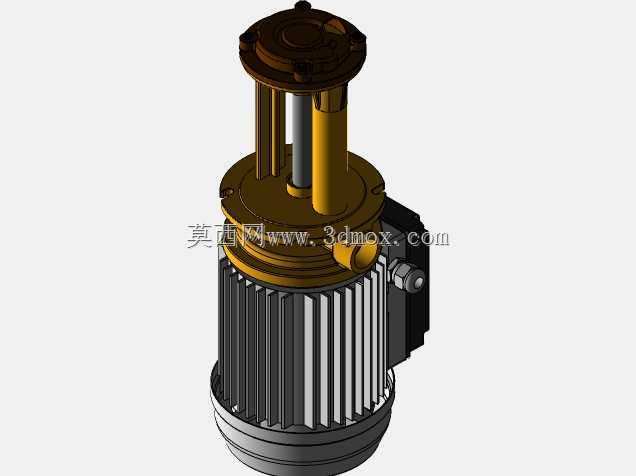

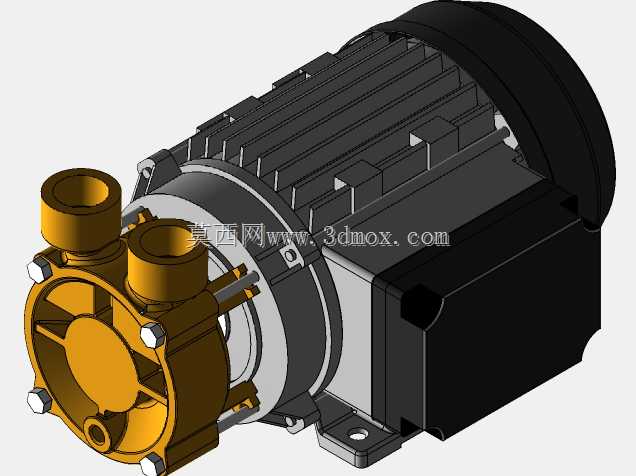

立式浸入式冷却循环斑点泵三维结构

　　这款立式浸入式泵的结构设计，核心适配机床冷却系统、小型工业设备循环供液的场景，日常作业中可直接将泵体下部浸入切削液水箱、清洗液槽内，完成冷却液的输送、循环、喷淋供给，也可用于小型水处理工况的低扬程流体输送，覆盖五金加工、小型零部件清洗、实验设备流体循环等多个实际使用场景。从结构设计逻辑来看，整机采用电机与泵体直联的同轴布局，上部为标准三相异步电机结构，外壳采用散热筋一体铸造成型，径向均匀分布的散热筋可在电机连续运转时快速导出绕组热量，避免长时间负载运行出现过热退磁、绝缘老化的问题，电机侧部预留的接线盒采用密封结构设计，可防止作业过程中液滴飞溅、粉尘侵入造成的接线短路，适配车间多尘、有少量液体飞溅的作业环境。

　　下部泵体段采用立式立柱支撑结构，三根均匀分布的支撑柱连接上部电机法兰与下部泵头腔体，既保证了电机输出轴与泵叶轮腔的同轴度公差，减少轴系运转的径向跳动，也让浸入液下的部分预留了足够的通流间隙，避免水箱内的大颗粒杂质直接吸附在进水口造成流道堵塞。泵头的叶轮腔采用离心式结构设计，进水口位于泵体最下端，出水口设置在泵体上部侧方，可直接对接硬管或者软管将输送的液体引导至需要冷却、冲洗的作业点位，这种下进上出的流道设计，在泵体浸入液面后可快速完成自吸排气，无需额外加装引水装置即可启动运转，降低了现场安装调试的操作难度。从安装边界来看，整机的安装依托上部电机的法兰端面完成固定，法兰上预留的螺栓孔位可直接固定在水箱顶板的安装开口上，

　　安装时仅需保证泵体下部浸入液面以下的深度满足最低液位要求，避免叶轮吸入空气造成供液中断、泵体气蚀；整机的轴向尺寸经过紧凑化设计，在保证足够扬程与流量的前提下，尽可能压缩了液下部分的长度，适配市面上多数标准尺寸的机床冷却水箱，无需对现有水箱进行大规模改造即可完成替换安装。轴系部分采用机械密封结构，在电机输出轴穿过泵腔的位置设置密封组件，可有效防止输送的液体沿轴向上窜进入电机内部，密封组件的摩擦副采用耐磨材质配对，可耐受切削液中的微小磨粒冲刷，延长密封件的更换周期，减少日常维护的频次。在细节设计上，电机上端的端盖预留了吊装螺孔，方便现场安装时的吊装转运，也可用于后期维护时的整机拆卸起吊；泵体的所有过流部件都做了圆角过渡处理，

　　减少流体在流道内的沿程阻力损失，提升泵的整体运行效率，同时避免应力集中造成的结构开裂问题。实际选型使用时，这款泵的流量与扬程参数适配小型数控车床、台式钻床、小型磨床的冷却需求，也可用于小型超声波清洗设备的槽内液体循环，安装时需要注意保证泵轴与安装面的垂直度，避免轴系偏磨造成的振动、噪音过大问题，同时进水口位置需要距离水箱底部保留一定间隙，防止沉积在箱底的大颗粒杂质被吸入泵腔造成叶轮卡滞、流道堵塞。建模过程中对所有配合面的公差都做了对应预留，比如法兰连接面的平面度公差、轴与轴承的配合公差、密封件的安装槽尺寸都按照实际加工要求做了参数化设置，可直接导出工程图用于生产加工参考，也可用于设备整体装配时的干涉检查、布局模拟，帮助设计人员在整机设计阶段提前确认泵体的安装空间、管路走向，避免后期装配时出现空间干涉、安装位不匹配的问题。
