电动自行车多挡位行星变速传动结构

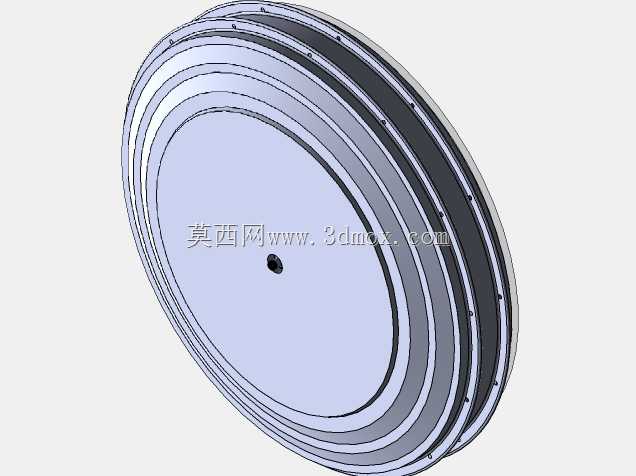

　　日常通勤场景里电动自行车的动力输出适配一直是传动设计的核心痛点，平路巡航需要高转速低扭矩输出降低能耗，爬坡、重载起步阶段又需要大扭矩低转速输出保证动力不中断，这套多挡位行星变速结构正是针对这类两轮出行场景的传动需求做的适配设计。从安装边界来看，整体采用盘式同轴布局，外径尺寸适配常规电动自行车后轮轮毂的安装腔体，中心轴孔与后轮轴的配合公差按照过渡配合设计，轴向叠层厚度控制在常规轮毂电机的侧端安装空间内，不需要额外改动原有车架的后平叉安装位，可直接适配多数在售量产电动车型的轮毂安装接口，替换原有单速减速结构时不需要额外做车架改装。

　　设计思路上没有采用传统手动变速箱的拨叉换挡结构，而是依托行星齿轮组的多齿圈啮合特性，通过不同齿圈、行星架、太阳轮的锁止组合实现多挡位传动比切换，整套传动的所有齿轮副都封装在盘式壳体内，多层嵌套的壳体结构既承担齿轮传动的支撑限位作用，也能形成封闭的储油腔，保证齿轮啮合面的润滑脂留存，避免日常骑行过程中泥水、灰尘进入啮合区域造成齿面异常磨损。壳体上的周向均布安装孔位，既可以和轮毂电机的端盖做刚性连接，也能直接和后轮辐条的安装法兰对接，适配不同动力布局的车型，不管是轮毂电机直驱车型还是中置电机链传动车型，都能通过法兰转接实现安装。

　　功能特性层面，这套变速结构的传动比覆盖范围兼顾了低速爬坡和高速巡航的需求，低速挡位下通过行星架输出大减速比，将电机输出扭矩放大后传递给后轮，在10%坡度的路面重载起步时也不会出现电机堵转、电流过载的问题；高速挡位下通过锁止行星架实现齿圈直接传动，传动比接近1:1，电机输出动力几乎无额外减速损耗直接传递给后轮，平路巡航时能降低电机的工作转速，减少电机发热和电能消耗，延长续航里程。所有齿轮副都采用斜齿啮合设计，相比直齿结构啮合重合度更高，传动过程中不会出现直齿的敲击异响，骑行过程中换挡、动力传递的噪音更低，齿轮啮合的受力也更均匀，齿面接触应力分布更合理，能承受更大的瞬时冲击载荷，应对路面颠簸带来的瞬时扭矩冲击时不会出现断齿问题。

　　实际应用中，这套结构不需要额外布置复杂的换挡操纵机构，可配合电控换挡模块根据当前车速、电机转速、油门开度自动切换适配挡位，用户骑行过程中不需要手动操作换挡，和常规单速电动自行车的操作逻辑完全一致，不会增加用户的使用学习成本。安装时只需要将原有轮毂的单速减速结构替换为该变速总成，对接好换挡控制线路和动力输出接口即可，所有配合面都采用标准密封件做防尘防水处理，达到日常户外骑行的IP防护等级，不需要频繁拆解维护，常规使用场景下润滑脂的更换周期可以做到和整车维保周期同步。从结构受力来看，多层嵌套的壳体采用等刚度设计，不同层级的壳体壁厚根据齿轮传递的扭矩大小做差异化设计，靠近输入端的壳体承受扭矩更大，壁厚做了加强处理，靠近输出端的壳体壁厚适当减薄控制整体重量，整套结构的重量控制在同功率单速减速结构的1.2倍以内，不会过多增加整车的簧下重量，影响骑行的操控灵活性。齿轮的材料选型适配常规粉末冶金或者20CrMnTi渗碳淬火工艺，适合批量量产加工，所有齿轮的参数都按照标准模数设计，加工时不需要定制特殊刀具，能有效控制量产成本，适配民用电动自行车的成本控制要求。
