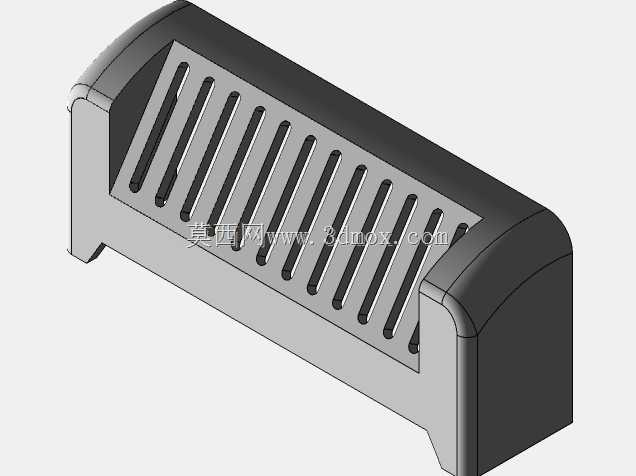

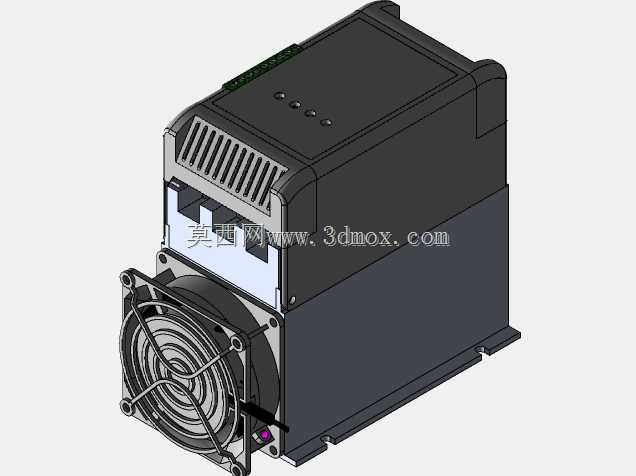

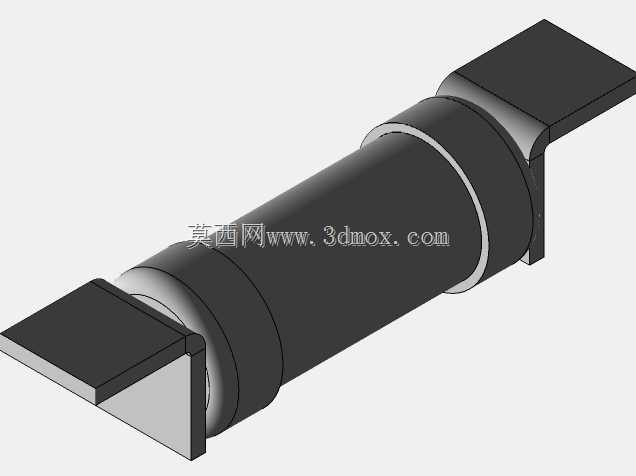

带散热格栅的工业电子设备壳体结构

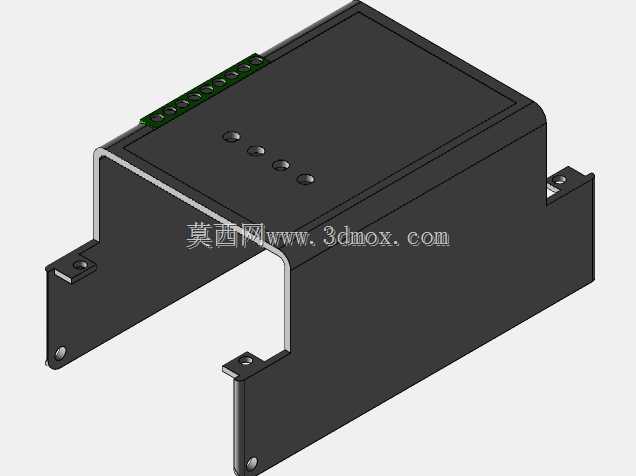

　　这款壳体结构主要面向工业场景下的小型电子控制单元防护需求，常见于生产线旁的信号转换模块、小型功率调控单元的外置防护场景，这类应用场景往往伴随设备周边的粉尘飘落、偶尔的液体飞溅，同时内部电子元件持续工作会产生稳定的热负荷，因此壳体的设计需要同时兼顾防护性能与散热效率。从结构设计逻辑来看，整体采用两端圆弧过渡的长方体构型，底部设置两个对称的支撑脚结构，支撑脚的高度预留了12mm的底部间隙，一方面可以让壳体放置在安装面时避免与台面直接大面积接触，减少台面凝露、积液对壳体底部的侵蚀，另一方面也能让底部形成空气流通的通道，配合顶面的通长格栅结构形成上下贯通的散热风道，内部元件产生的热量可以通过格栅缝隙快速散出，

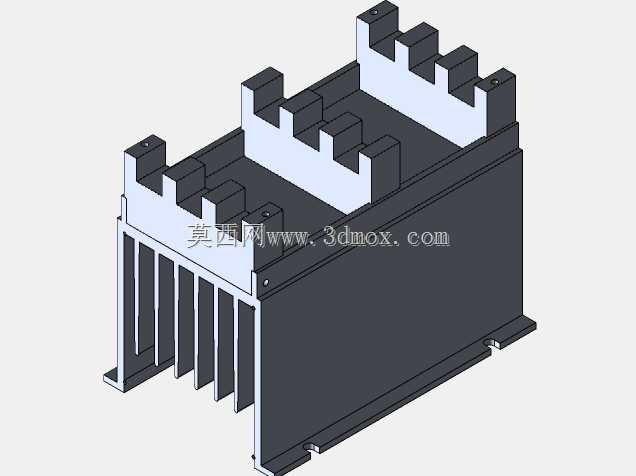

　　避免热量在封闭壳体内积聚导致元件工作温度超标。顶面的散热格栅采用等间距排布的长条形开槽设计，开槽的宽度控制在3mm，既可以保证足够的通风开孔面积，又能避免较大尺寸的金属碎屑、杂物从开孔处落入壳体内部触碰电路板造成短路风险，格栅的筋条厚度设置为2mm，采用与壳体主体一体化的注塑成型结构，不需要额外拼接组装，筋条的两端与壳体侧壁做了圆角过渡处理，避免应力集中导致筋条在受外力挤压时出现断裂。壳体两端的圆弧过渡设计并非单纯的外观考量，圆弧半径设置为15mm，对应壳体整体宽度120mm的尺寸，圆弧结构可以让壳体在受到侧面碰撞时将冲击力分散到更大的壳体区域，相比直角结构更不容易出现边角开裂的问题，

　　同时圆弧结构也能避免安装维护过程中尖锐边角划伤操作人员的手部。安装边界方面，壳体的总长度控制在240mm，总高度85mm，整体尺寸适配常规的DIN导轨安装或者台面螺钉固定两种安装方式，底部支撑脚的位置预留了对应的安装孔位，孔位间距符合通用工业配件的安装孔距标准，不需要额外制作转接支架就可以直接固定在标准安装位上。壳体的壁厚采用均匀的2.5mm设计，符合常见工程塑料注塑成型的壁厚要求，避免壁厚不均导致的注塑缩痕、填充不满等成型缺陷，内壁设置了三处均匀分布的电路板安装柱，安装柱的高度预留了5mm的元件容纳空间，电路板固定后与壳体内壁之间留有足够的走线空间，同时安装柱的位置避开了散热格栅的正下方区域，避免电路板上的较高元件遮挡散热风道。

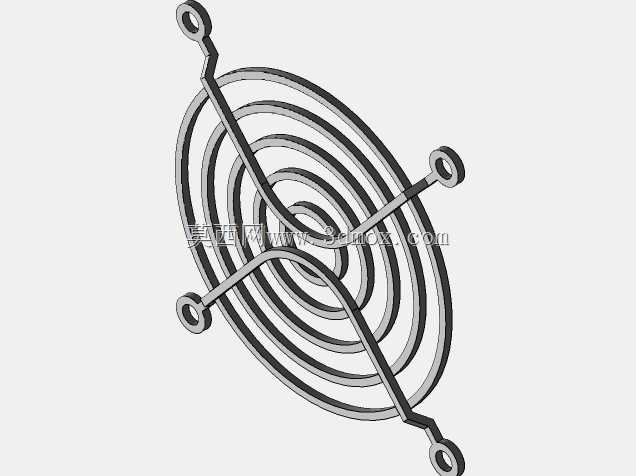

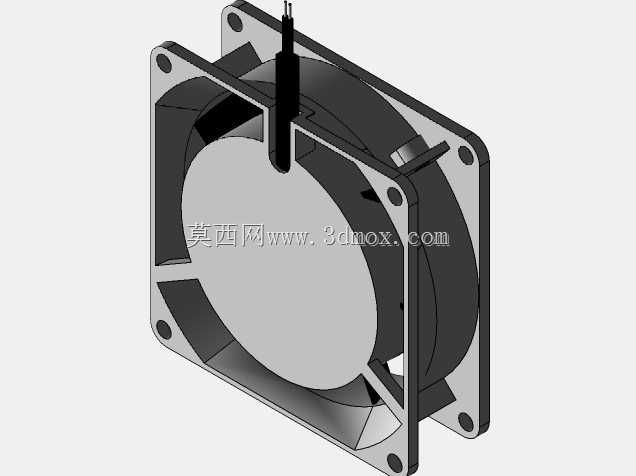

　　在实际使用场景中，这类壳体可以容纳尺寸在220mm*70mm以内的印制电路板，适配功率在50W以内的小型电子调控单元，比如通讯信号中继模块、小型功率调节单元都可以采用这款壳体进行封装，壳体的侧边预留了接线端口的开槽位置，不需要二次加工就可以直接安装标准的接线端子排，外部线缆可以通过侧边的端口接入壳体内部，端口位置同样做了圆角处理，避免线缆绝缘层被端口锐边割破。从结构强度角度考虑，壳体的侧壁与顶面、底部的衔接位置都设置了1mm的过渡圆角，既可以提升注塑成型时的熔体流动效率，减少成型缺陷，也能提升壳体整体的抗扭刚度，在壳体受到纵向挤压时，过渡圆角可以分散应力，避免衔接位置出现开裂。散热格栅的排布方向与壳体长度方向保持一致，这样的设计可以让空气沿着格栅方向顺畅流通，当设备安装在有横向气流的车间环境中时，气流可以直接穿过格栅带走内部热量，不需要额外加装散热风扇就能满足元件的散热需求，降低了整体设备的成本与运行噪音。
