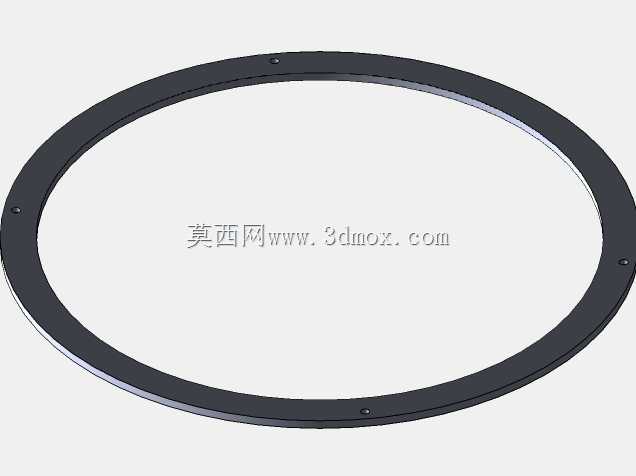

FRC竞赛用俯仰式炮塔发射机构

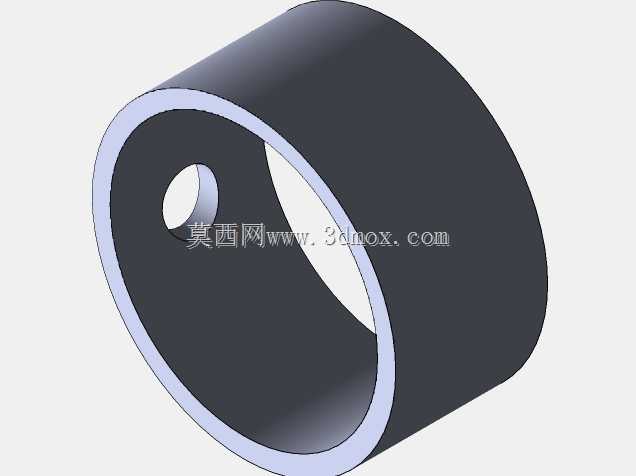

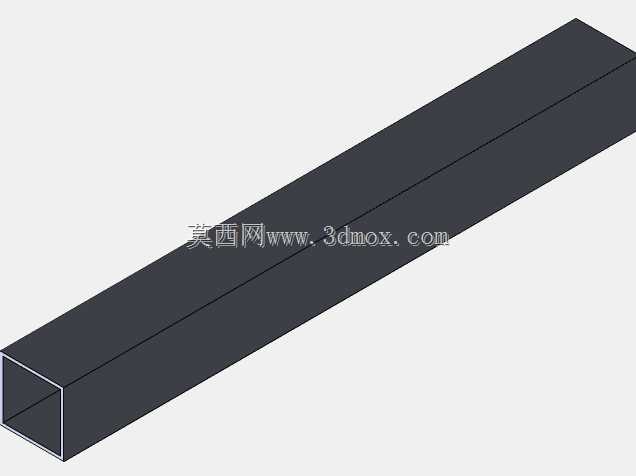

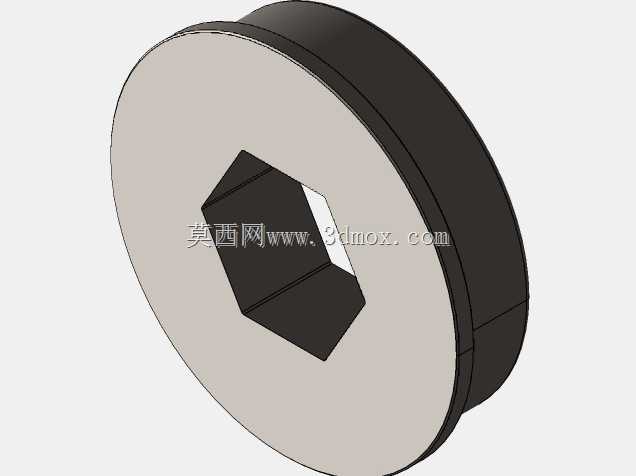

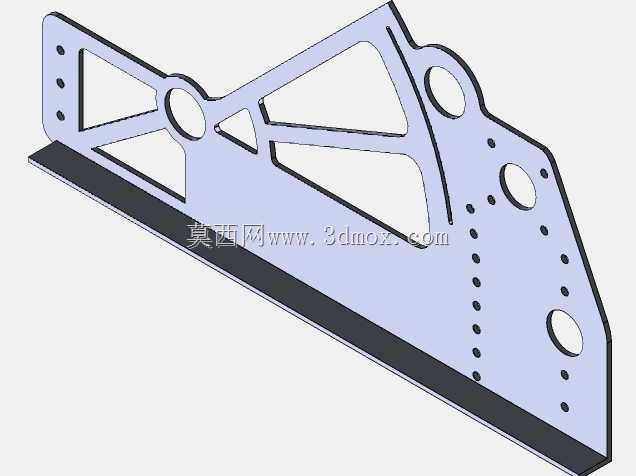

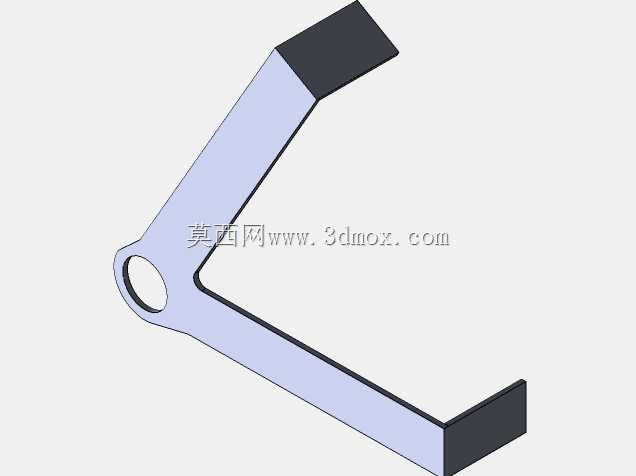

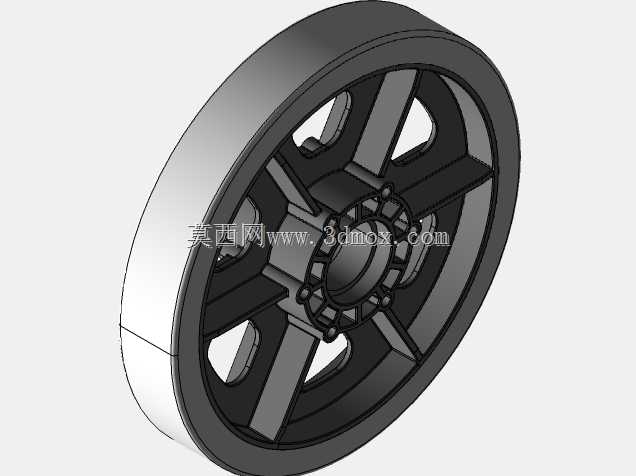

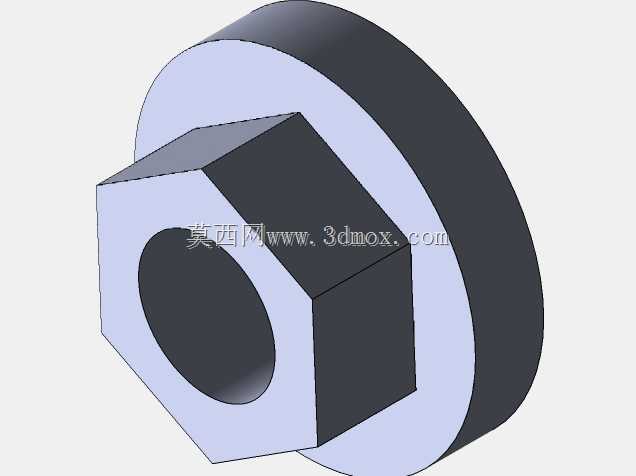

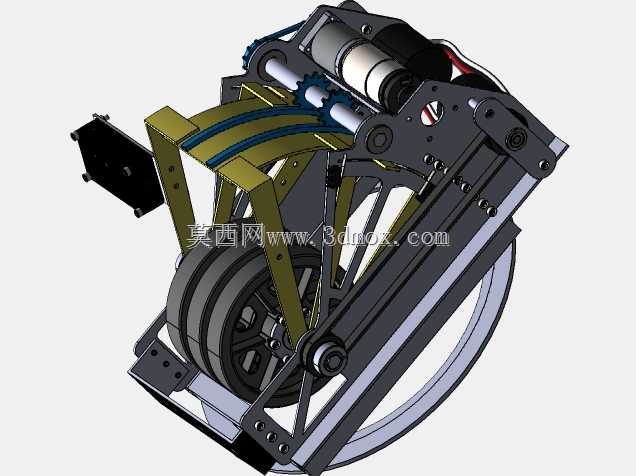

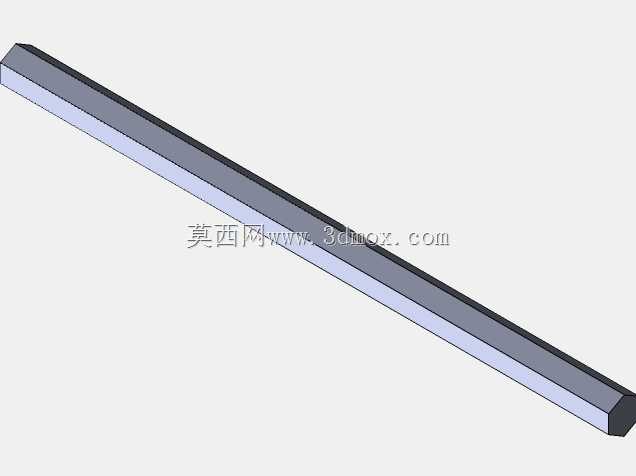

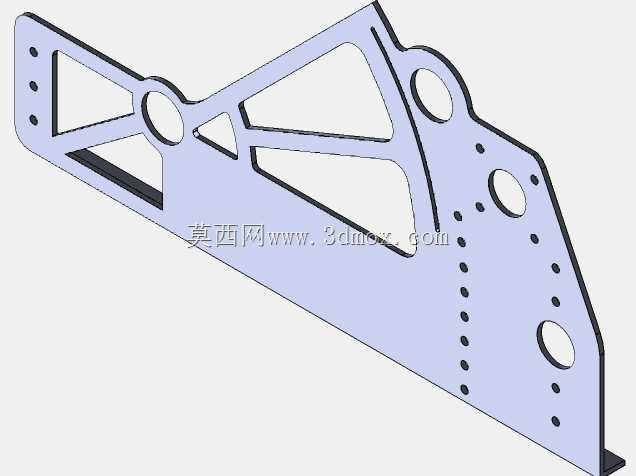

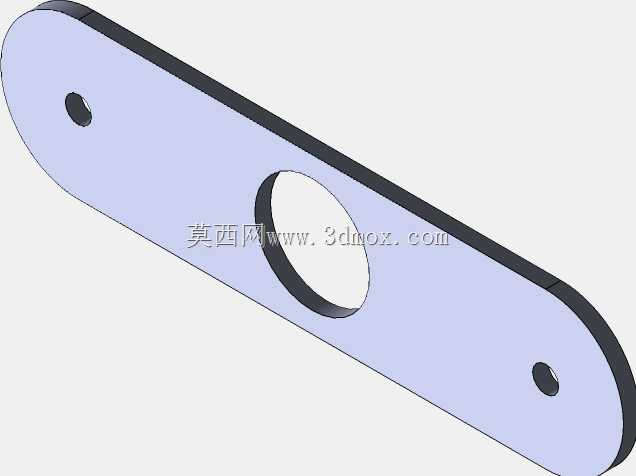

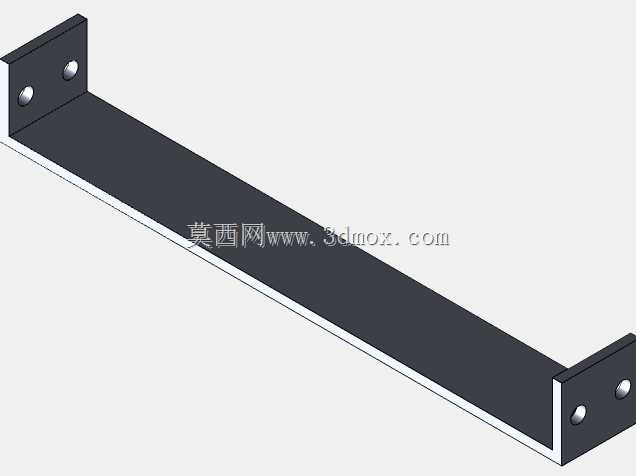

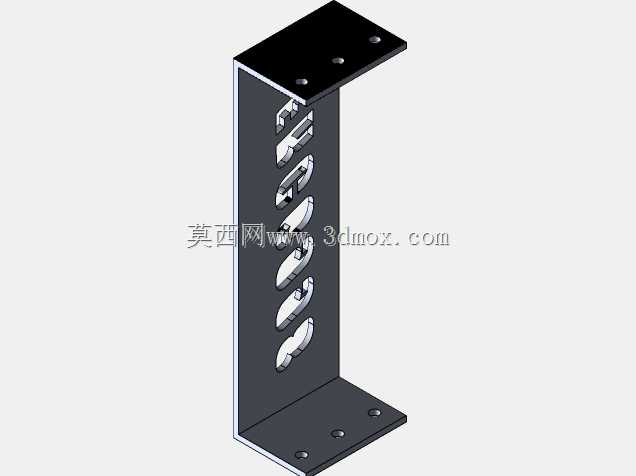

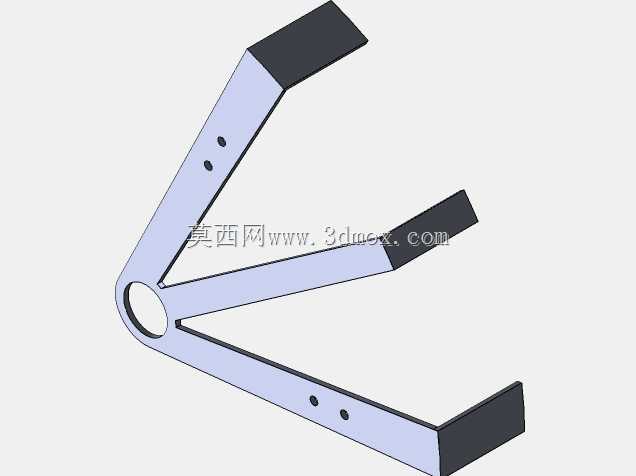

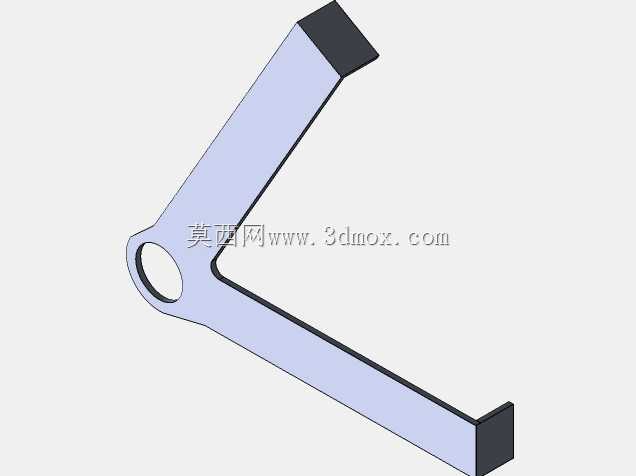

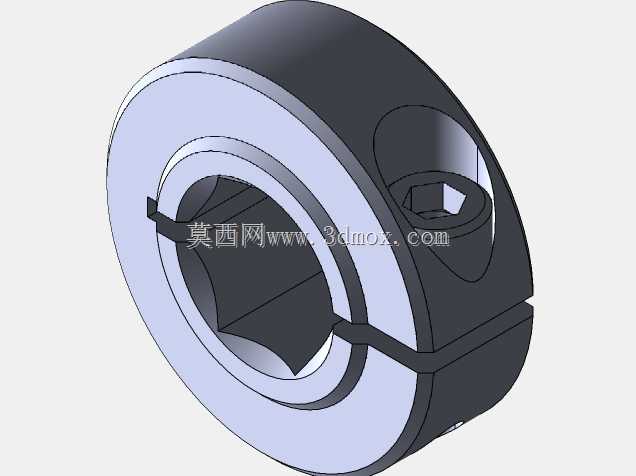

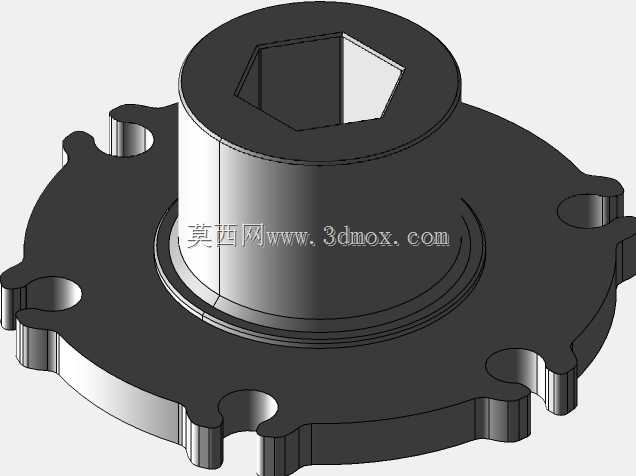

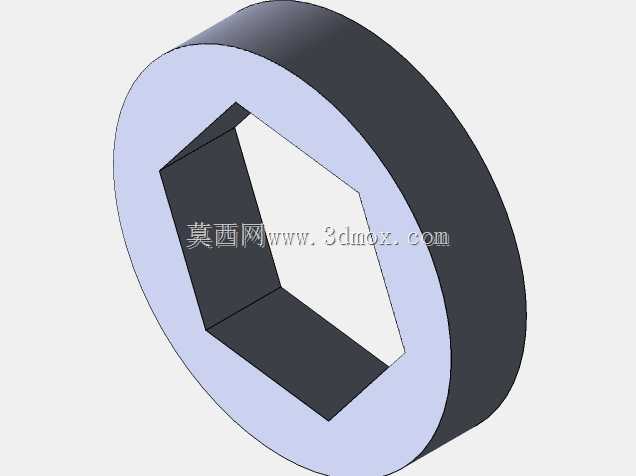

　　该套炮塔机构是面向竞技类机器人赛事开发的功能执行端，核心作用是在赛事对抗场景中完成目标追踪、角度调整与投射物发射动作，整套结构集成了动力输出、传动换向、姿态调节、支撑承载多个功能模块，可直接作为机器人上层功能单元挂载到移动底盘上完成整机组装。从结构布局来看，整套机构采用侧置支撑的框架式设计，两侧的金属型材支架作为主承力结构，既承担上部发射组件的全部重量，也为俯仰转动提供稳定的铰接支点，支架上预留的多组安装孔位可适配不同轴距的铰接轴安装，也可根据配重需求调整发射组件的安装重心位置，避免俯仰转动时出现偏载卡滞。发射端的核心摩擦轮组件采用平行双轮布局，两轮之间预留的间隙可匹配赛事规定规格的投射物，轮体采用高摩擦系数的包覆材质，

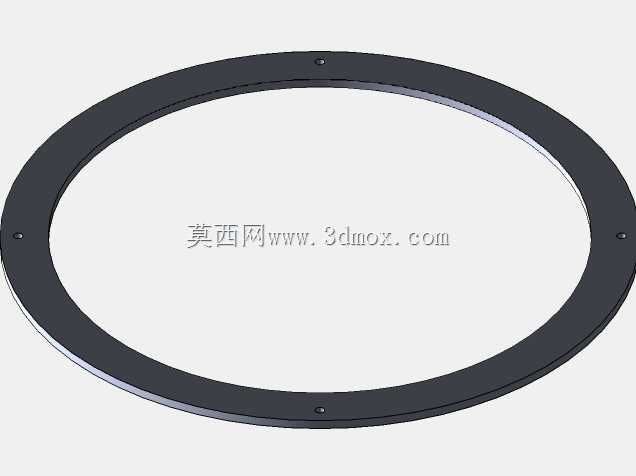

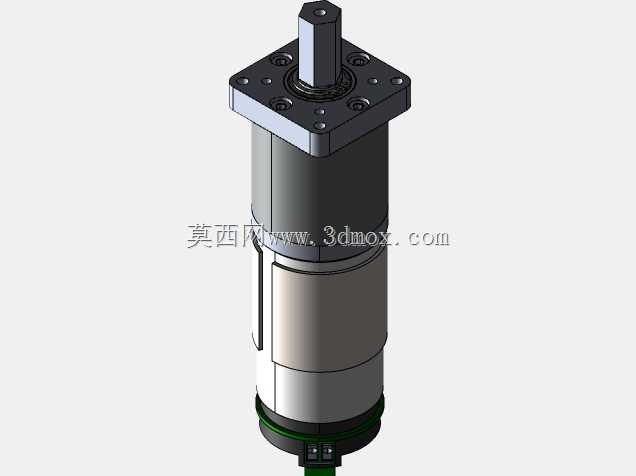

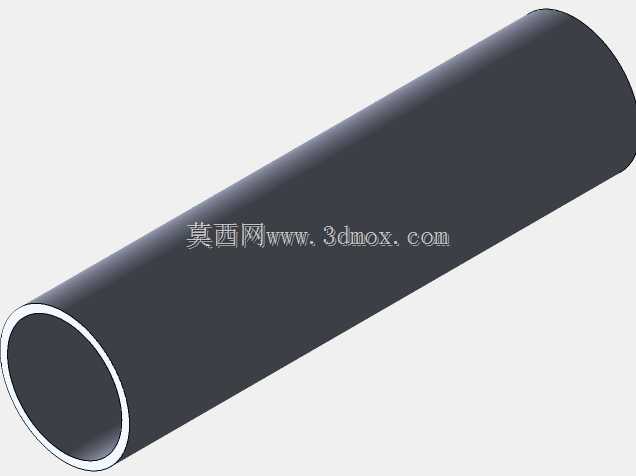

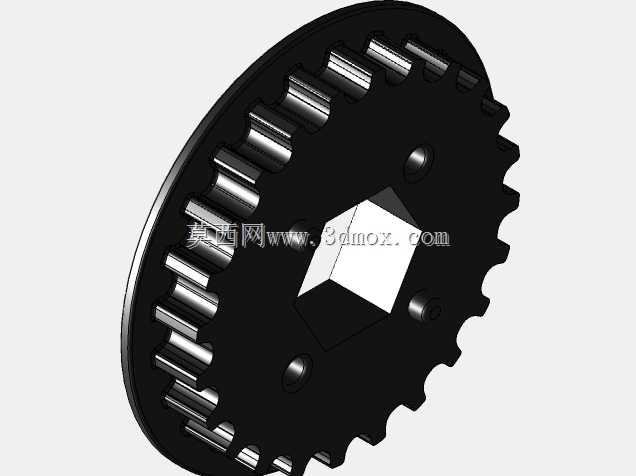

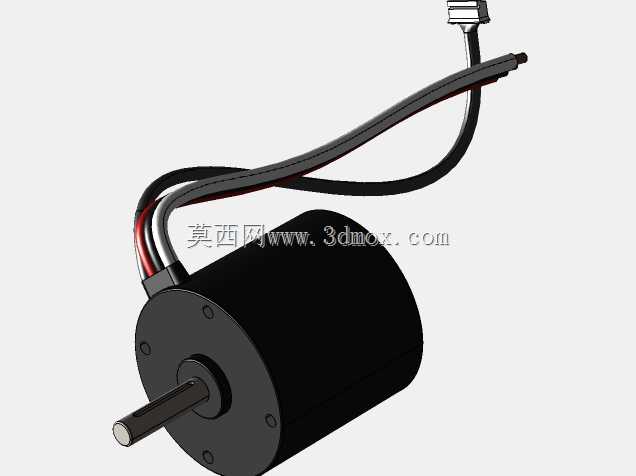

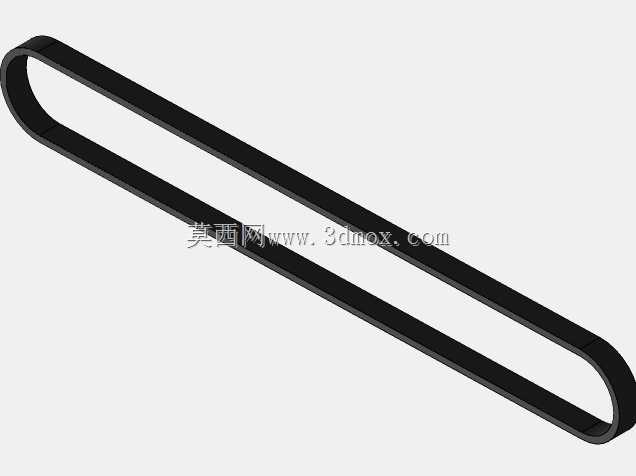

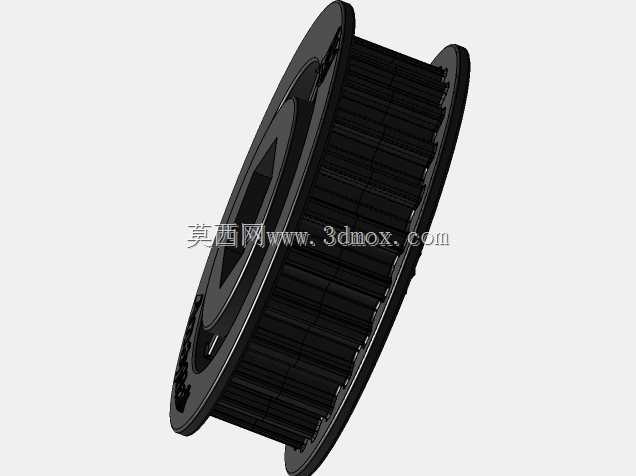

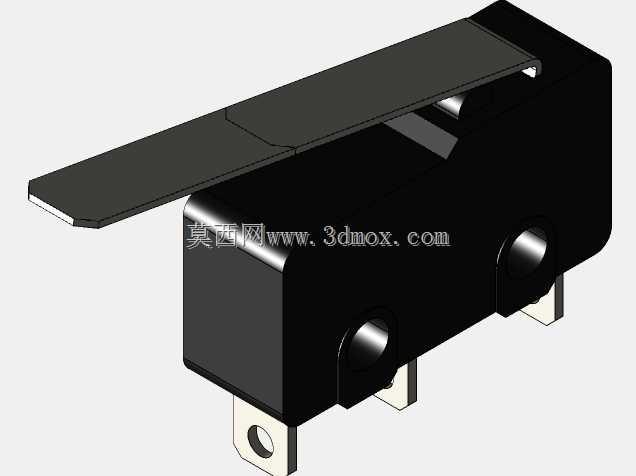

　　通过高速旋转产生的摩擦力将投射物加速推出，轮组的安装支架上设置有长条形调节槽，可微调两轮的中心距，适配不同直径的投射物同时调整压紧力，保证发射初速度的稳定性。俯仰驱动部分采用齿轮啮合传动结构，驱动电机固定在侧支架上，电机输出轴连接的主动齿轮与发射组件底部的弧形从动齿圈啮合，通过电机正反转即可带动整个发射组件绕铰接轴做俯仰摆动，弧形齿圈的齿段覆盖角度对应赛事场景中常用的投射仰角范围，无需额外设置冗余的转动行程，既减轻结构重量也避免超程转动带来的线路缠绕问题。整套机构的走线全部沿侧支架内部的空腔布置，电机的动力线、传感器的信号线都通过支架上的过线孔引出，外部预留的线束长度足够覆盖俯仰全行程的转动拉扯，

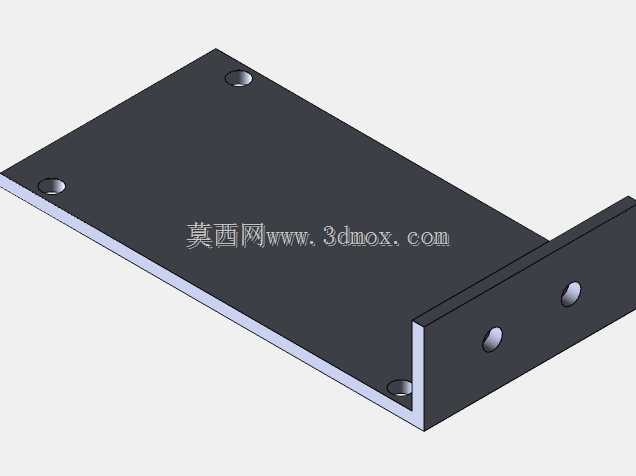

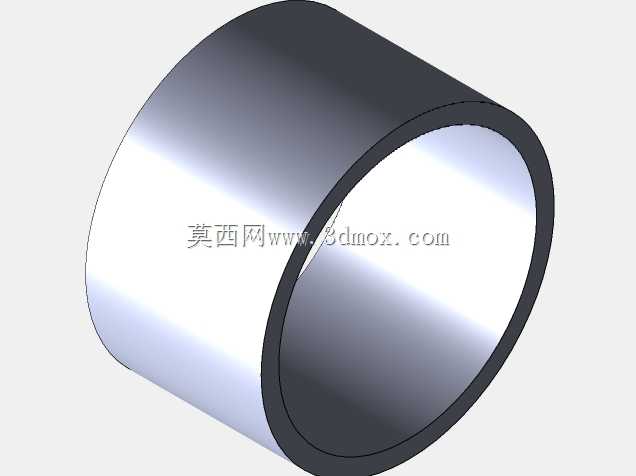

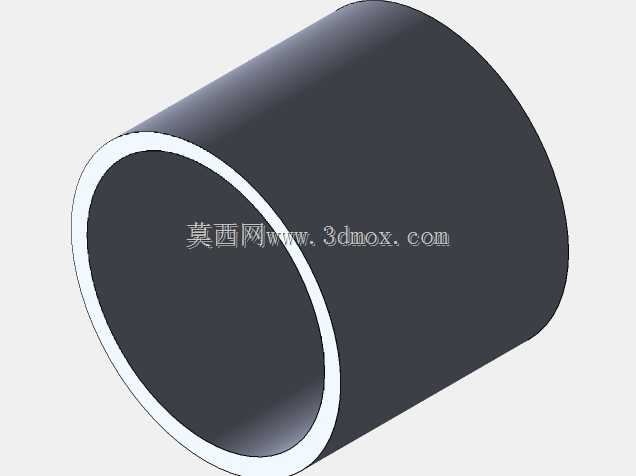

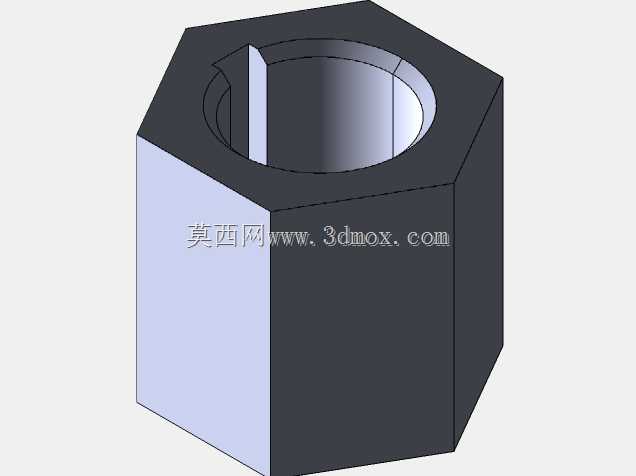

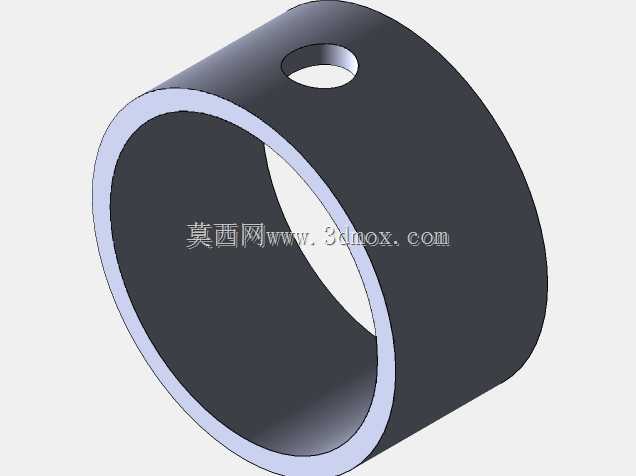

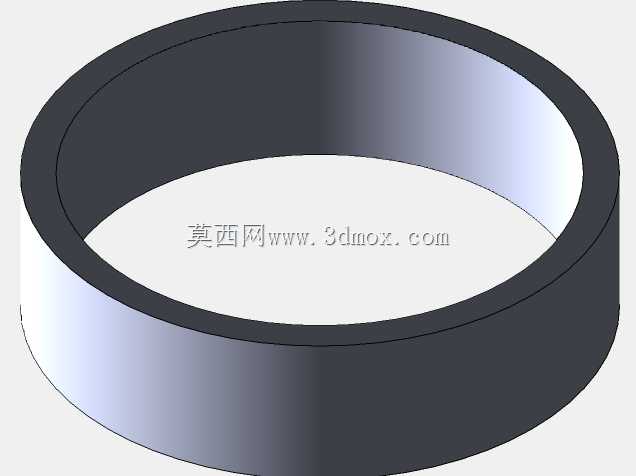

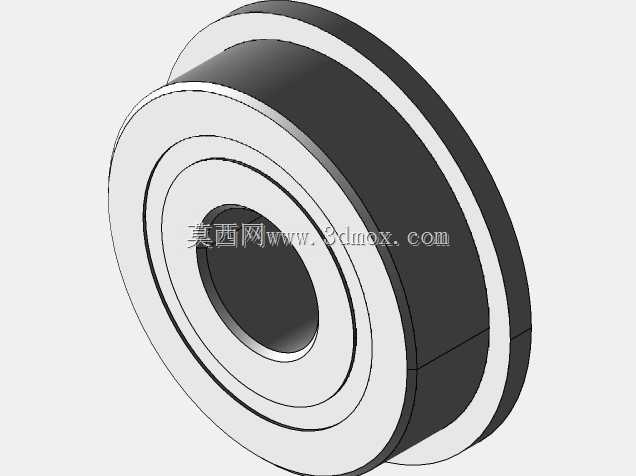

　　不会出现转动过程中线束被结构件剐蹭磨损的问题。安装边界方面，整套炮塔的底部安装法兰采用标准孔距设计，可直接固定在机器人底盘的上层安装板上，法兰下方预留的空间可容纳电调、控制板等电气元件，不需要额外在底盘上开辟单独的电气安装仓；整体横向宽度控制在赛事规则允许的机器人尺寸范围内，不会出现超宽违规的问题，俯仰到最低角度时发射端前端不会超出底盘的外轮廓，避免移动过程中碰撞场地障碍物。从实际应用场景出发，这套结构在设计时充分考虑了赛事中的对抗强度，所有承力部位的连接件都采用防松设计，铰接位置加装了耐磨轴套，长时间高速往复俯仰也不会出现轴孔磨损导致的间隙过大问题，摩擦轮组件的快拆结构可在赛事间隙快速更换磨损的轮体，不需要拆解整个炮塔框架，

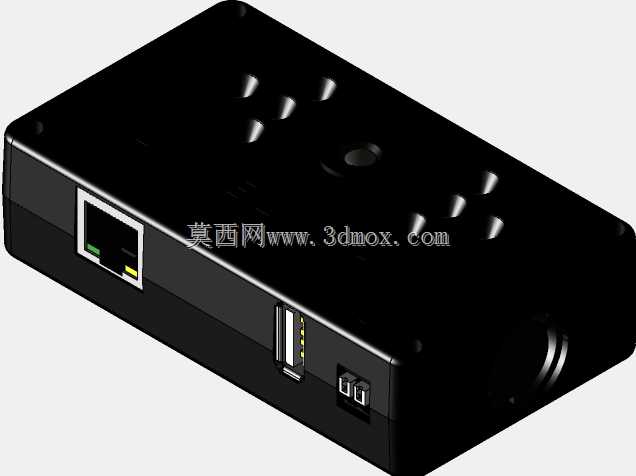

　　大幅缩短维护时间。传动齿轮的侧隙经过合理调整，既保证传动顺畅无卡滞，也不会因为间隙过大导致俯仰角度控制出现偏差，配合前端的视觉传感器可实现精准的角度定位，在移动过程中也能稳定锁定目标完成投射动作。整个结构的配重经过优化，俯仰组件的重心尽量靠近铰接轴位置，降低俯仰驱动电机的负载，可选用更小功率的电机满足驱动需求，进一步减轻整体重量，为底盘上的其他功能模块预留更多的重量配额。
