FRC机器人赛事转向驱动集成结构

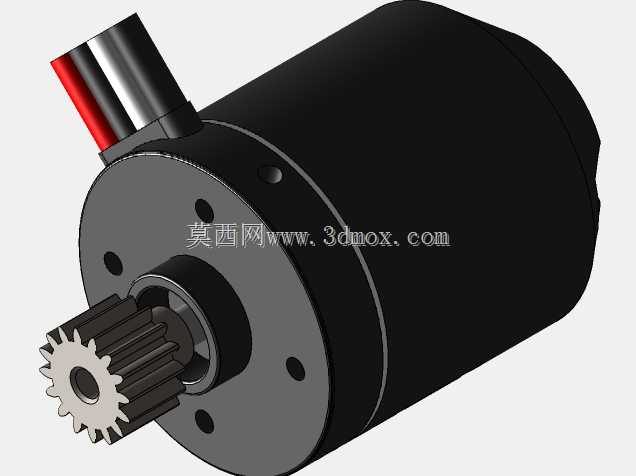

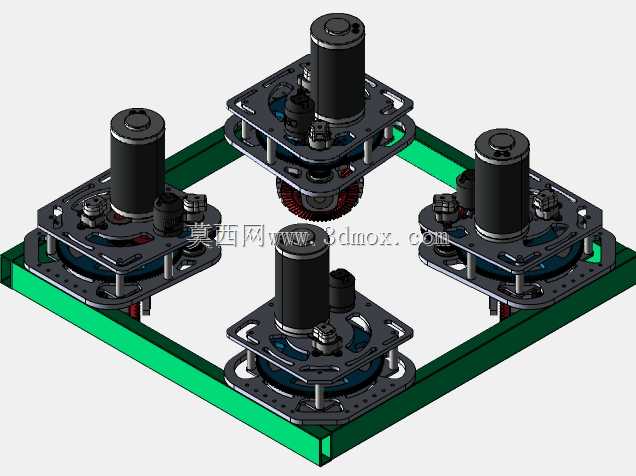

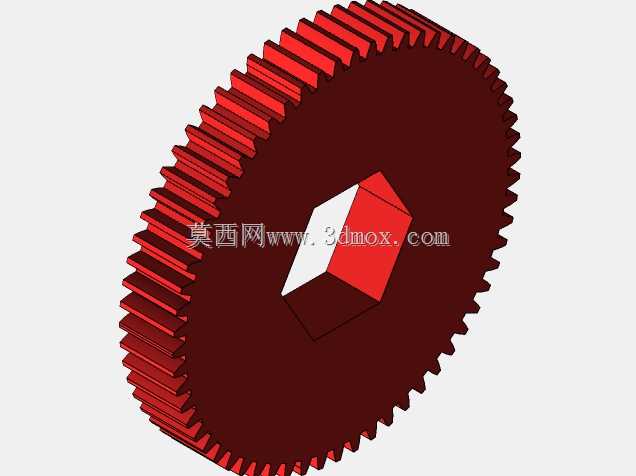

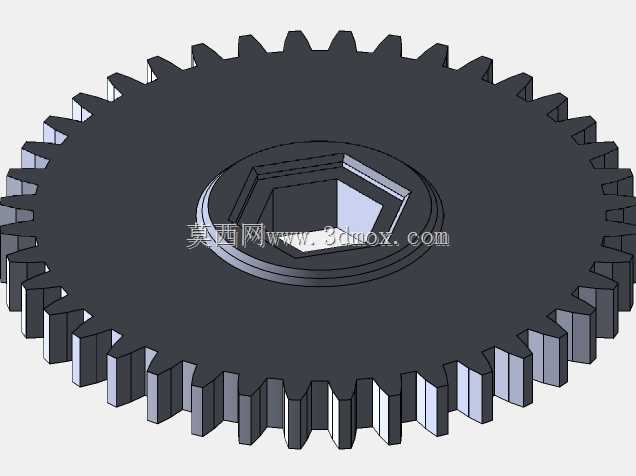

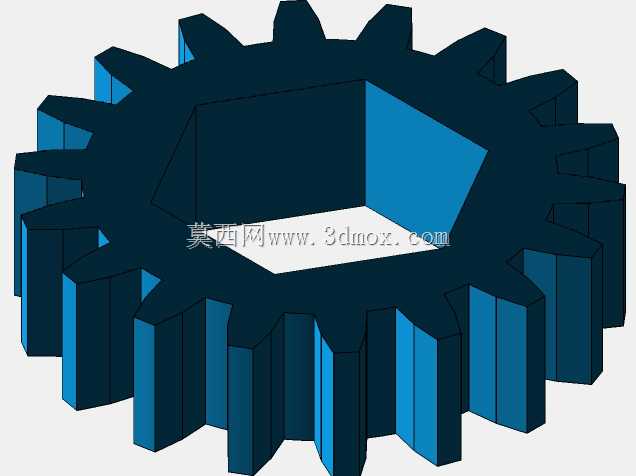

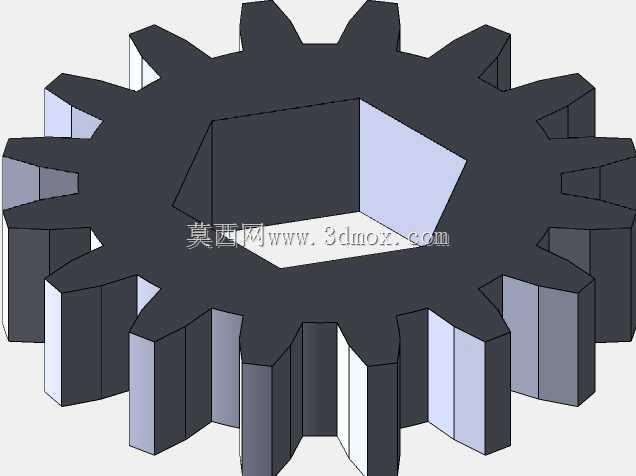

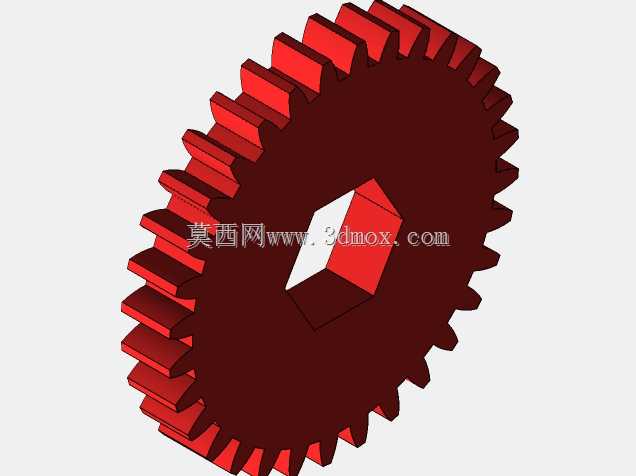

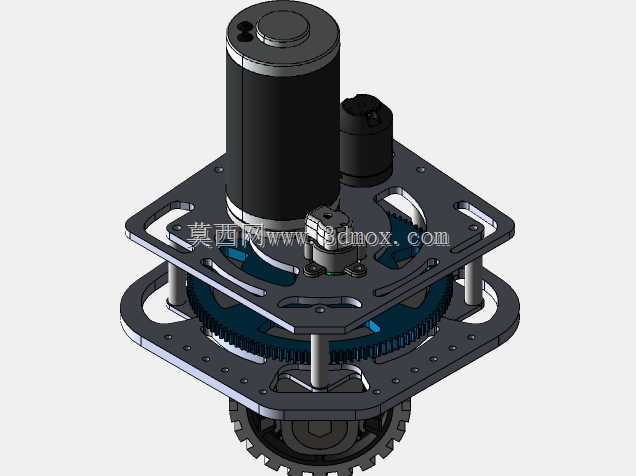

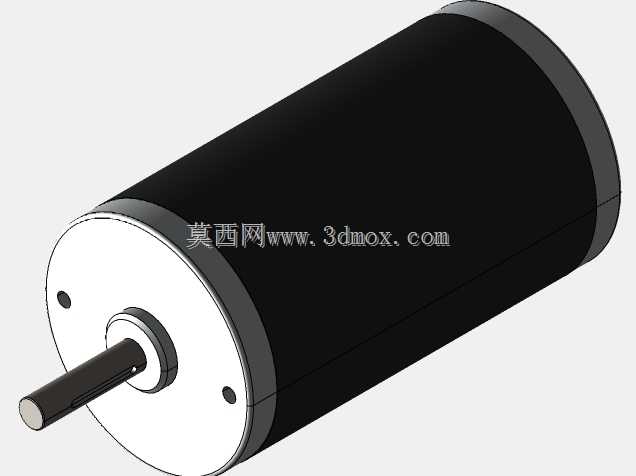

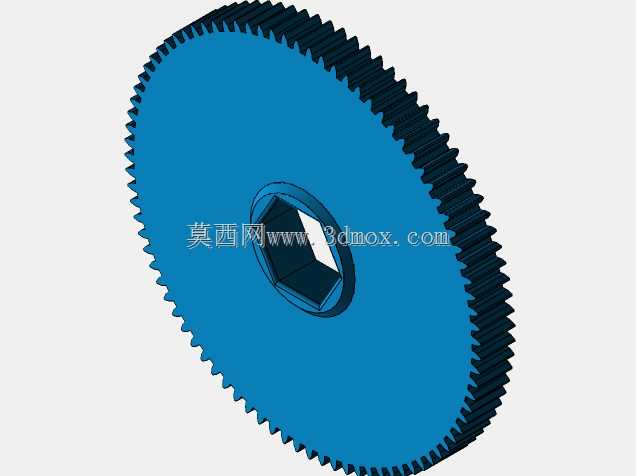

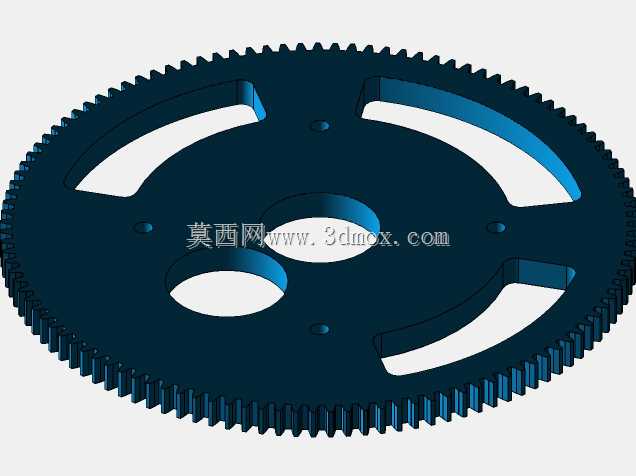

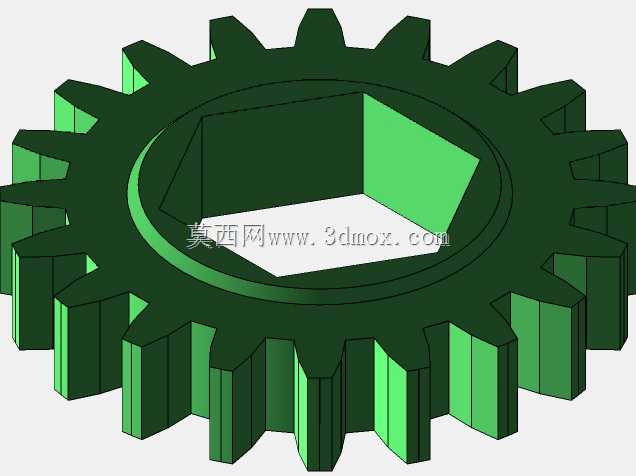

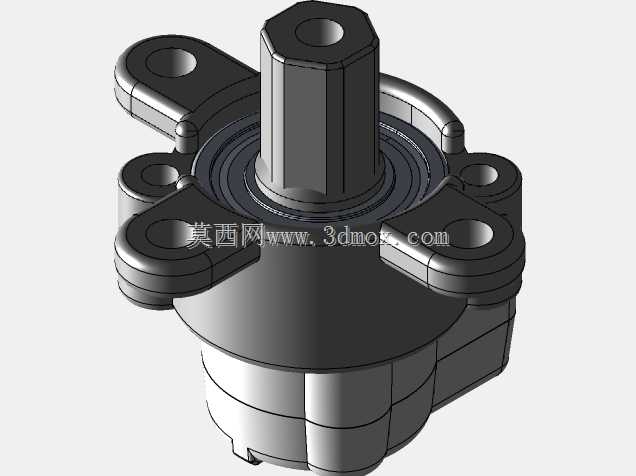

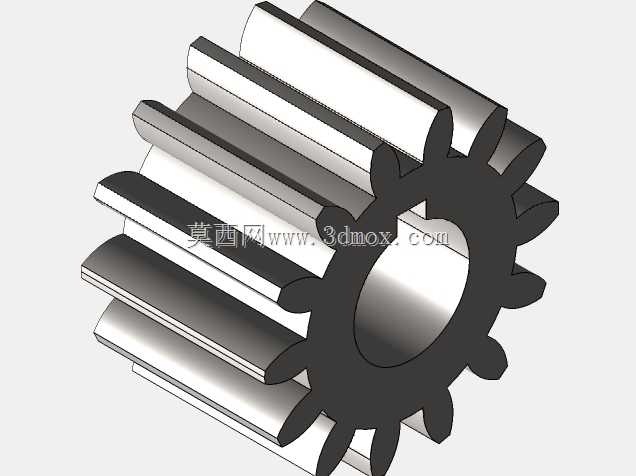

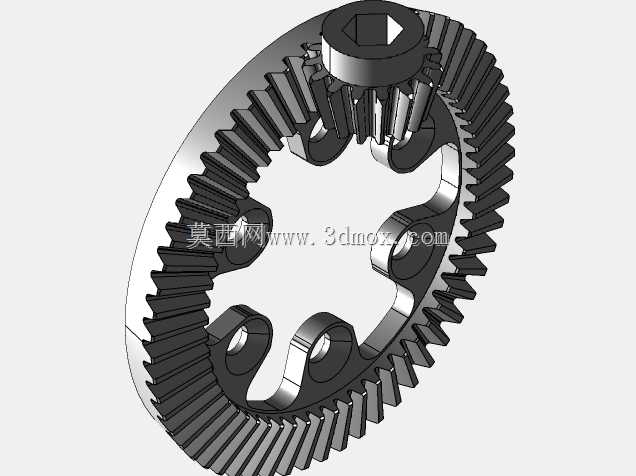

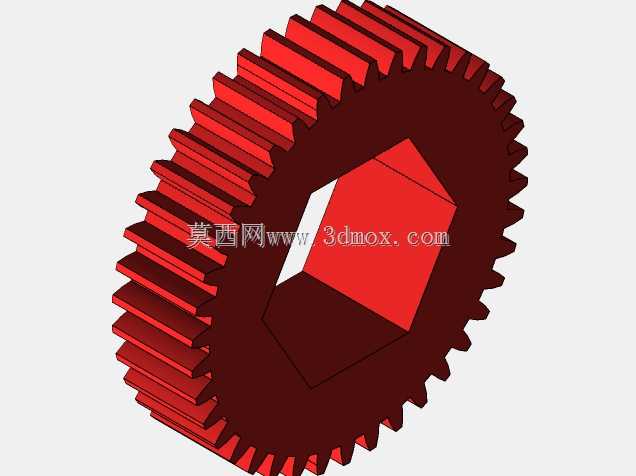

　　这套转向驱动结构主要面向竞技类移动机器人的行走转向场景，是轮式机器人底盘转向执行端的高度集成化模组，核心作用是为机器人轮组提供精准的转向力矩输出，同时承载行走驱动的动力传递，解决紧凑安装空间下转向与驱动功能的集成布置难题，在各类需要全向移动、精准转向控制的轮式移动机器人平台上都有很高的参考复用价值。从功能特性来看，该模组将转向动力源、行走动力源、减速传动机构、回转支撑结构整合为双层板叠装的一体化单元，上层板件同时作为两个动力元件的安装基准，分别布置大扭矩行走驱动电机与转向执行电机，下层板通过支撑立柱与上层板形成刚性连接，中间嵌套大直径回转齿圈，齿圈与转向电机输出端的小齿轮形成外啮合齿轮传动副，通过合理的传动比匹配，

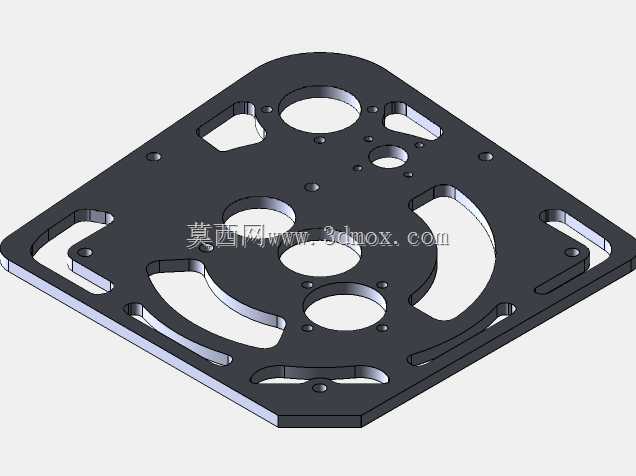

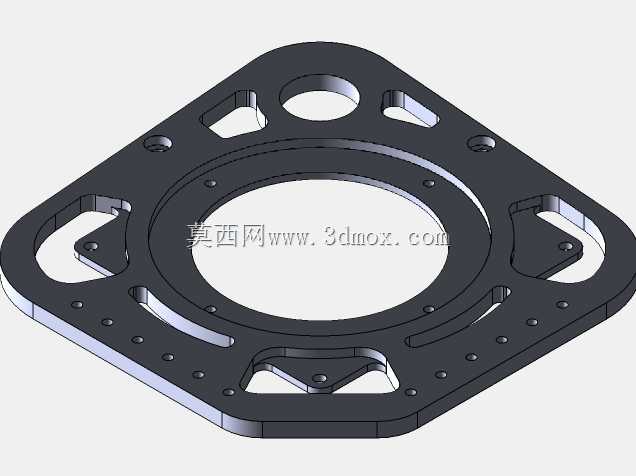

　　既可以放大转向电机的输出扭矩，满足轮组转向时的摩擦力矩克服需求，也能通过齿轮副的回程间隙控制，保证转向角度的控制精度。行走动力则通过上层安装的驱动电机，经中间传动结构向下传递至下方的轮组连接端，实现行走动力的同轴输出，避免了转向过程中动力管线的缠绕问题，整套模组可以作为独立的转向轮单元直接安装在机器人底盘的对应安装位，不需要额外搭建复杂的传动支撑结构。设计思路上，整套结构优先考虑了赛事场景下的快速拆装与维护需求，所有板件均采用镂空式轻量化设计，在保证安装刚性的前提下尽可能削减非必要的材料余量，降低模组自身重量对机器人整机负载的影响；板件上预留的多组标准化安装孔位，既可以适配不同功率规格的动力元件安装，也能兼容不同底盘的安装孔距要求，

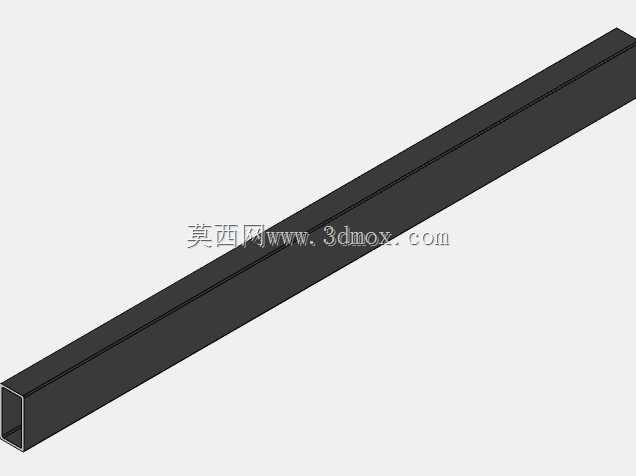

　　具备一定的通用适配能力。齿轮传动副的参数选择兼顾了传动效率与抗冲击能力，大齿圈采用薄型结构设计，在满足传动强度的前提下压缩了模组的整体高度，双层板之间的支撑立柱采用等距布置，保证回转齿圈在承受径向转向力时不会出现板件变形导致的齿轮啮合卡滞问题。从安装边界来看，整套模组采用方形安装基准面，上层安装板的外轮廓尺寸适配常规机器人底盘的型材安装间距，整体高度方向的尺寸控制在紧凑区间内，不会过多占用机器人底盘上部的设备安装空间；模组的下部输出端直接对应轮组的安装接口，转向回转中心与轮组的滚动中心保持同轴，转向过程中轮组的运动轨迹为标准圆弧，不会出现转向卡滞或轮组侧滑的额外阻力。在实际应用中，

　　这类集成式转向驱动模组可以直接用于全向移动机器人的舵轮单元，相比分体式布置的转向驱动结构，省去了单独设计回转支撑、传动对接的工作量，结构的集成度更高，装配环节的累积误差更容易控制，对于需要快速搭建机器人底盘的场景，能够大幅缩短结构设计与装配调试的周期。结构中所有传动部件均内置在双层板的防护空间内，能够在赛事对抗场景下减少外部杂物进入传动副的概率，降低传动卡滞的故障风险；板件边缘做了倒角处理，避免装配维护过程中的锐边划伤，所有紧固件均采用沉头安装方式，不会在板件外侧形成突出的干涉点，方便在模组周边布置其他机载设备。在传动匹配上，转向齿轮副的侧隙控制在合理区间，既不会因为侧隙过大导致转向回差影响控制精度，也不会因为侧隙过小导致低温或轻微变形下出现齿轮啮合卡滞；行走动力的传递路径做了同轴度优化，动力从电机输出到轮组的过程中，传动部件的径向跳动量控制在较小范围，减少行走过程中的动力损耗与振动。整套结构的受力路径经过明确梳理，转向过程中地面给轮组的反作用力通过下部连接结构传递到回转齿圈，再通过啮合齿轮传递到上层安装板，最终分散到底盘的安装框架上，不会让动力元件的输出轴直接承受径向载荷，有效提升动力元件的使用寿命，避免竞技场景下的冲击载荷直接损坏电机输出轴。
