FRC赛事用全向轮组转向驱动底盘结构

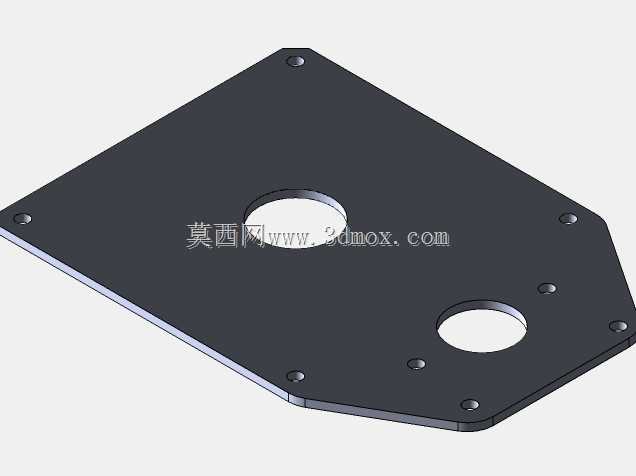

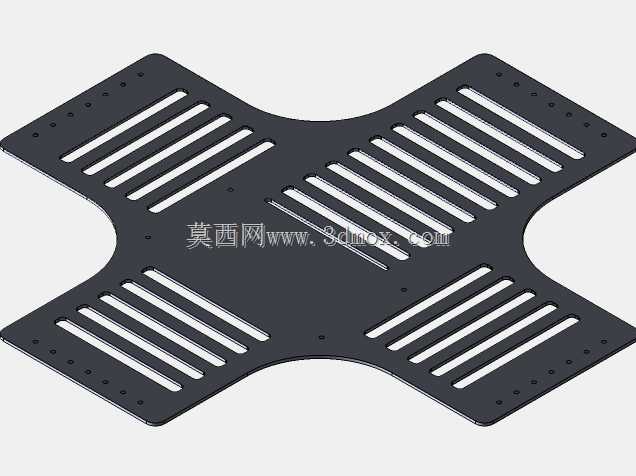

　　这套转向驱动底盘结构，核心面向竞技类移动机器人的全场景移动需求设计，适配需要快速变向、高精度走位、多姿态调整的作业场景，除了赛事场景外，同类结构也可迁移至仓储分拣AGV、狭小空间巡检机器人、产线物料转运小车等需要高机动性的移动设备上。从结构布局来看，整套驱动单元采用分布式布置，六个独立转向驱动轮组沿底盘框架周向排布，每个轮组都集成了独立的驱动动力单元与转向执行单元，可实现单轮独立转向、独立转速控制，相比传统的差速驱动底盘，能完成零半径转弯、斜向平移、任意方向连续行进等高机动动作，在狭窄空间内的走位灵活性远高于常规四轮布局。设计过程中优先考虑了轮组的受力均衡性，底盘主体采用框架式拼接结构，上层预留了标准化的安装孔位阵列，

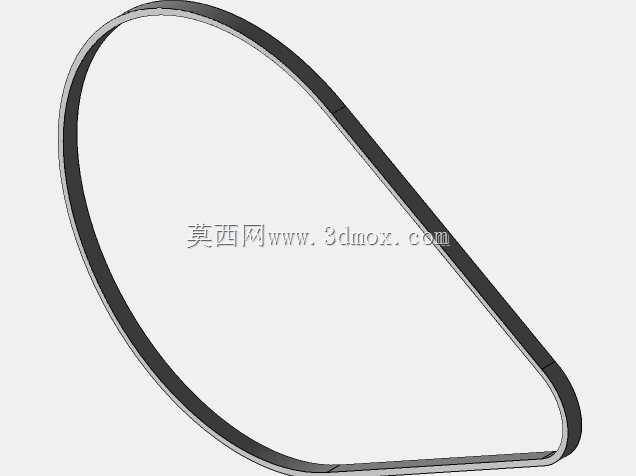

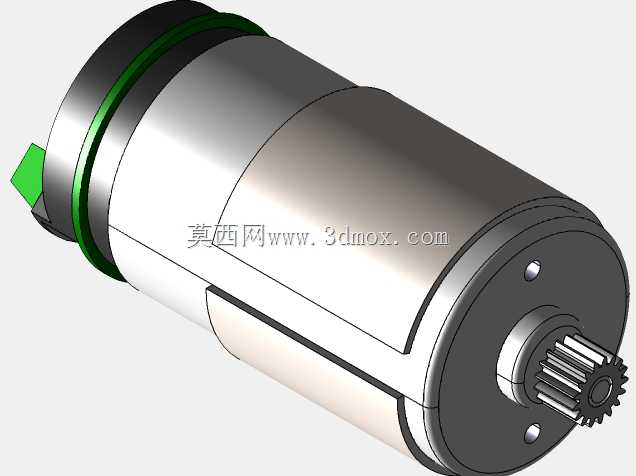

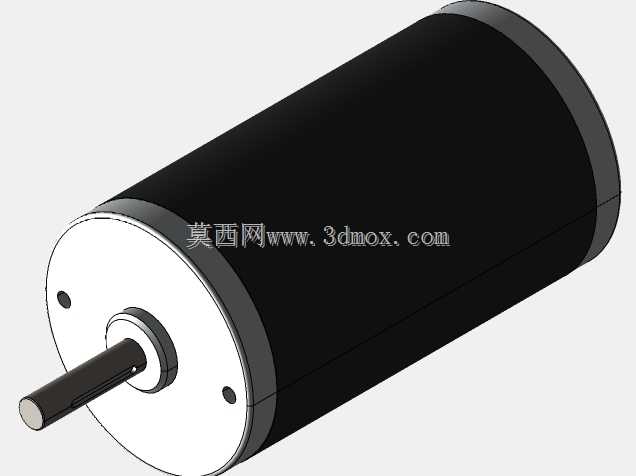

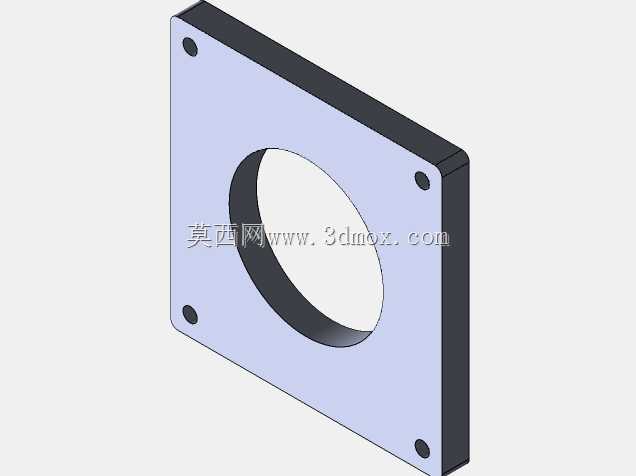

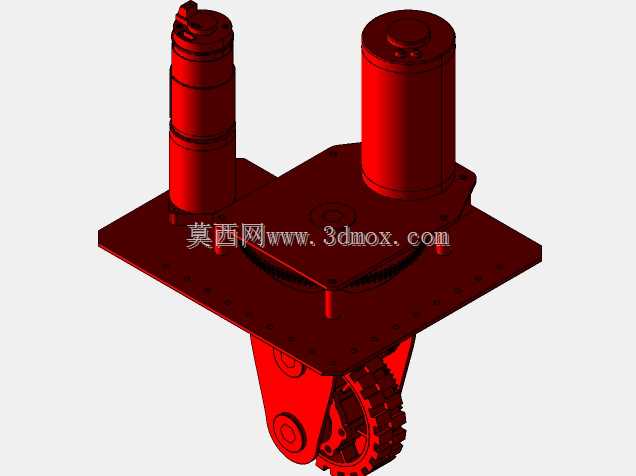

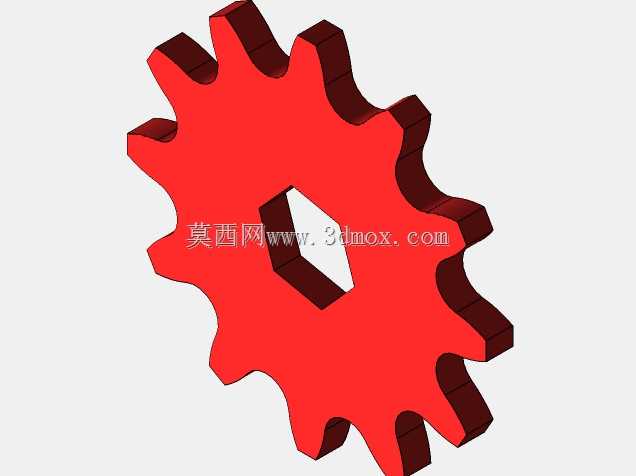

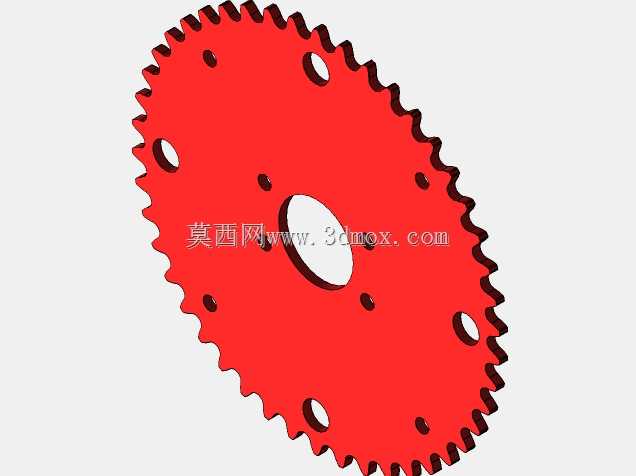

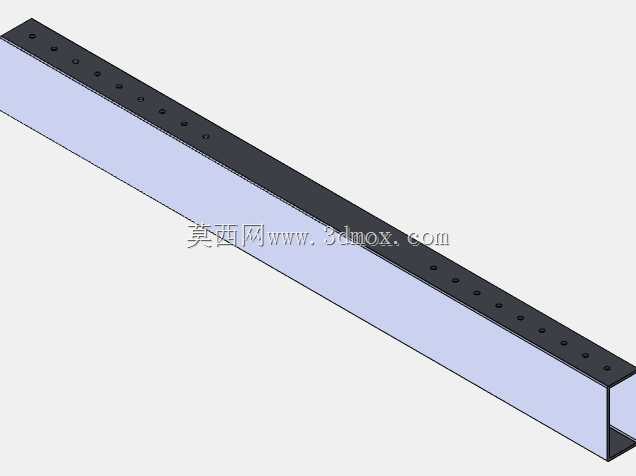

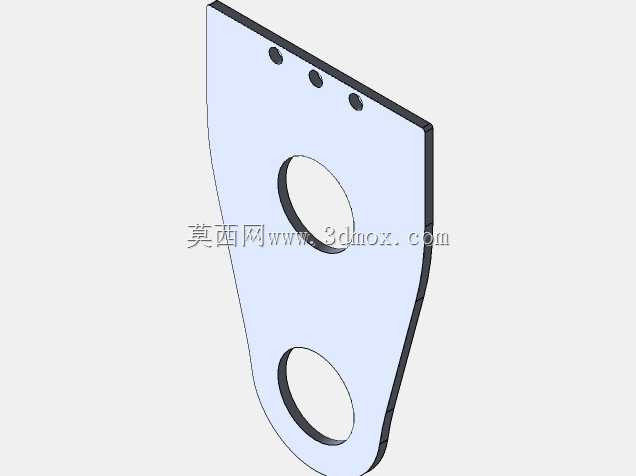

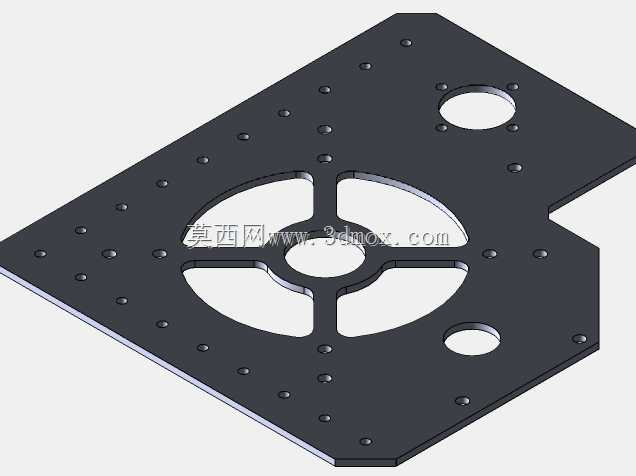

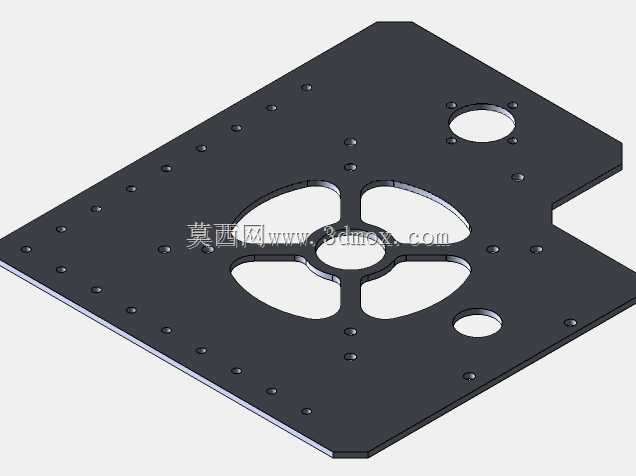

　　可根据上层负载的安装需求灵活调整固定位置，不管是搭载机械臂、物料载台还是传感检测模块，都能通过预留的T型槽或者螺纹孔完成快速固定，不需要额外对底盘主体进行二次打孔加工。每个轮组的转向支撑座都采用了加厚的安装法兰，直接固定在底盘框架的横梁上，转向转轴处配置了径向承载轴承，可承受轮组在急停、急转、越障过程中产生的径向与轴向冲击，避免转向机构受冲击出现卡滞或者精度偏移。驱动电机采用立式布置在轮组上方，通过直连或者同步带传动的方式将动力传递至行走轮，转向动力则通过独立的小型伺服单元输出，带动整个轮组绕垂直转轴旋转，转向角度范围可覆盖360度连续旋转，不存在传统转向结构的角度死区，控制逻辑上可通过轮组转速与转向角度的解算，

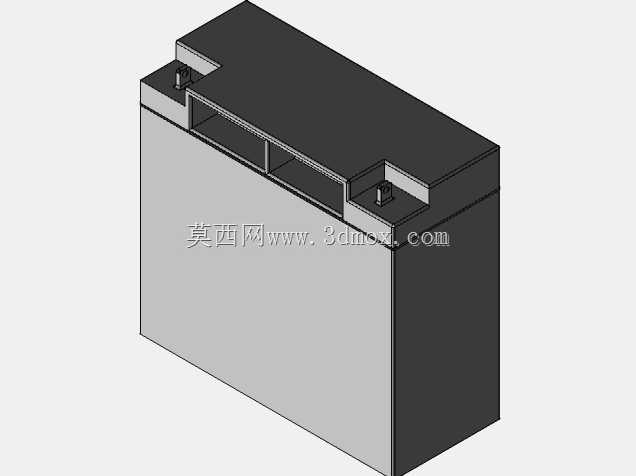

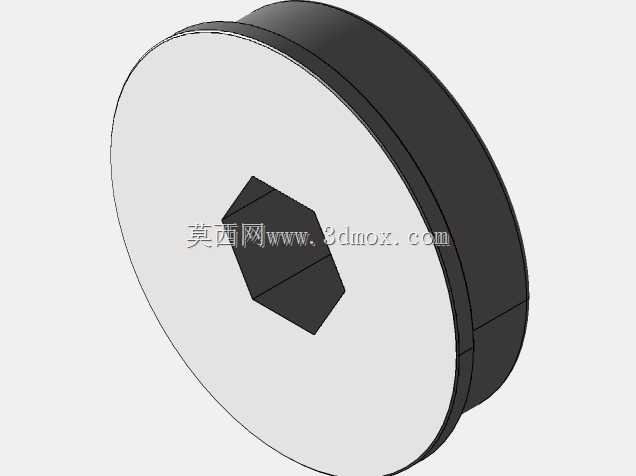

　　实现任意方向的速度矢量输出。安装边界方面，整套底盘的轮组外沿与底盘框架边缘齐平，没有突出的结构件，在通过狭窄通道时不会出现轮组刮蹭侧壁的问题，底盘底部预留了足够的离地间隙，可应对不平整地面的小幅度起伏，行走轮采用高摩擦系数的包覆材质，在硬质铺装地面上可提供足够的抓地力，避免急加速、急转向时出现打滑。上层框架的中部预留了电气元件的安装空间，可放置控制器、电源模块、驱动板等核心电气部件，布线槽沿框架内侧布置，可将动力线与信号线分开布设，减少信号干扰的风险。结构设计上充分考虑了维护便捷性，每个轮组都采用模块化设计，单个轮组出现故障时可单独拆卸更换，不需要拆解整个底盘结构，轮组的传动部件都预留了润滑维护的注油口，日常保养不需要完全拆解机构。

　　从受力传递路径来看，行走轮受到的地面冲击力会先传递至轮组安装座，再通过安装法兰分散到底盘框架的各根横梁上，避免应力集中在单个连接点，框架的拼接处采用定位销加螺栓的双重固定方式，既保证了装配精度，也能承受大加速度下的结构载荷，不会出现框架松动变形的问题。转向机构的传动间隙控制在极小范围内，可保证转向角度的控制精度，满足高精度走位的需求，比如在需要精准对接工位、精准停靠的场景下，不会因为传动间隙导致停靠位置出现偏差。
