多轮组导向承载式移动模组结构设计

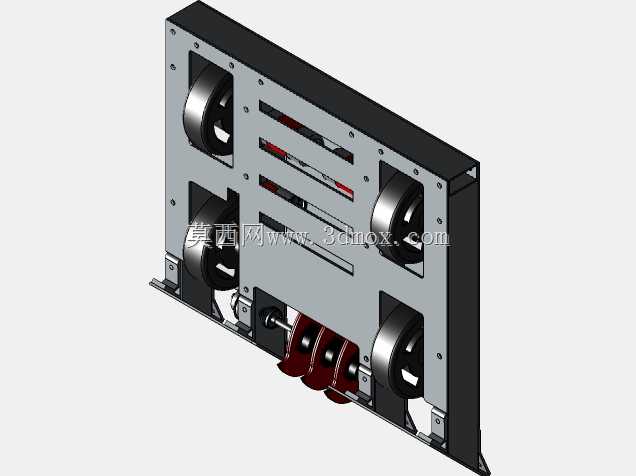

　　这套轮组式移动承载结构，最初是为通讯机房内沿固定轨道巡检的设备配套设计的，核心解决狭长封闭通道内设备平稳移动、不脱轨、承载稳定的需求，在通讯基站内部巡检、机柜间走线设备移动、通讯管线检测装置搭载这类场景中适配性极强。从结构布局来看，主体采用一块一体化铣削成型的金属安装基板作为承载基准，基板上共布置六组包胶导向轮，其中四组大直径轮分布在基板四个角位，轮面贴合轨道的两个平行导向面，承担主要的垂直方向承载与水平方向限位，剩余两组小直径轮布置在基板下部靠近中间的位置，配合下方三个红色的弹性缓冲抵接轮，形成上下双向的夹持约束，避免设备在轨道接头、轨道拼接存在高低差的位置出现跳动脱轨的问题。设计阶段最先敲定的是轮组的排布逻辑，

　　没有采用常规的四轮对称布局，是因为实际通讯通道内的轨道多采用薄壁型材拼接，直线度公差普遍在每米1mm左右，单纯四角布置轮组在经过轨道变形段时，很容易出现单轮悬空、导向失效的情况，增加下部的两组辅助导向轮后，任意位置至少有三组轮同时贴合轨道工作面，即使轨道存在局部变形，也能保证导向约束不失效。下部的三个红色缓冲轮采用弹性铰接结构安装在基板下方，每个轮的安装座背后都预留了弹性件的安装空间，安装时可以根据轨道的实际厚度调整预紧力，既不会因为夹持力过大增加移动阻力，也不会因为夹持力过小出现晃动间隙，这部分结构在建模时特意做了安装位的长槽设计，允许现场安装时根据实际轨道尺寸调整轮组的前后位置，适配不同壁厚的C型或工字型通讯轨道。

　　基板上的安装孔位做了分层设计，上层的大尺寸方形开孔是为了给搭载的检测设备、通讯模块留出走线与安装空间，避免线束在移动过程中被轮组剐蹭，四周的沉头孔用于安装外侧的防护盖板，盖板采用薄钢板折弯成型，刚好罩住所有轮组的安装轴端，防止机房内的灰尘、线缆碎屑进入轮组轴承位置，延长维护周期。从安装边界来看，整个模组的厚度方向控制在80mm以内，刚好适配通讯机柜之间预留的100mm宽巡检通道，不会和两侧的机柜门板、走线架产生干涉，基板的长度方向尺寸控制在300mm以内，在经过轨道的90度转弯段时，两端的轮组不会和轨道侧壁发生卡滞，建模时特意做了转弯轨迹的干涉检查，确认最小转弯半径在400mm时整个模组可以顺畅通过，

　　匹配多数通讯机房内环形巡检轨道的转弯半径要求。轮组本身采用标准的深沟球轴承作为转动支撑，轴承内圈和安装轴采用过渡配合，外圈和包胶轮轮体采用注塑粘合的方式固定，包胶层选用聚氨酯材质，硬度控制在邵氏60度，既可以保证足够的承载能力，也能在移动时吸收轨道拼接处的振动，降低运行噪音，避免对机房内的精密通讯设备产生振动干扰。基板下部的三个缓冲轮的铰接轴做了防松设计，采用开槽螺母配合开口销锁定，避免设备长时间往返移动后轴位松动导致轮组偏移，每个轮组的安装位置都预留了润滑脂注油孔，日常维护时不需要拆解整个模组，就可以直接对轴承位置补充润滑，适配通讯机房少人维护的使用场景。在结构强度校核阶段，针对基板的受力做了仿真验证，当模组搭载5kg的检测设备时，基板的最大变形量出现在中间开孔位置，变形量不到0.1mm，完全不会影响轮组的安装精度，轮轴的剪切应力也远低于材料的许用应力，即使在1.5倍额定载荷的情况下，也不会出现结构变形失效的问题。整个结构没有采用复杂的定制化零件，除了一体化铣削的基板和折弯盖板外，其余轮组、紧固件、弹性件都采用标准件，一方面可以降低加工成本，另一方面后期维护更换零件时不需要单独定制，直接采购标准件就可以完成替换，非常适合通讯站点批量部署的需求。
