开源四旋翼M1-F410飞行动力平台结构设计

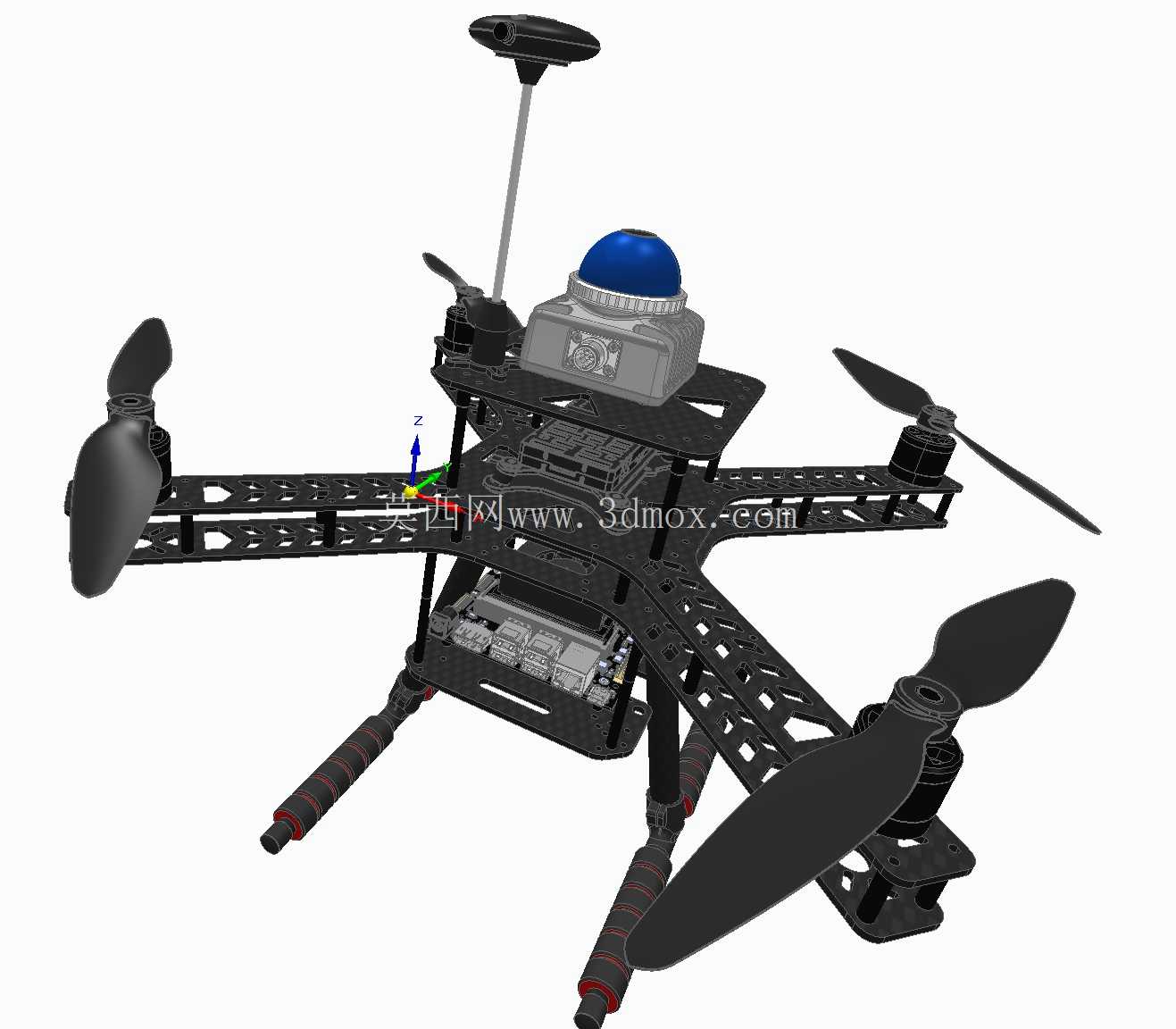

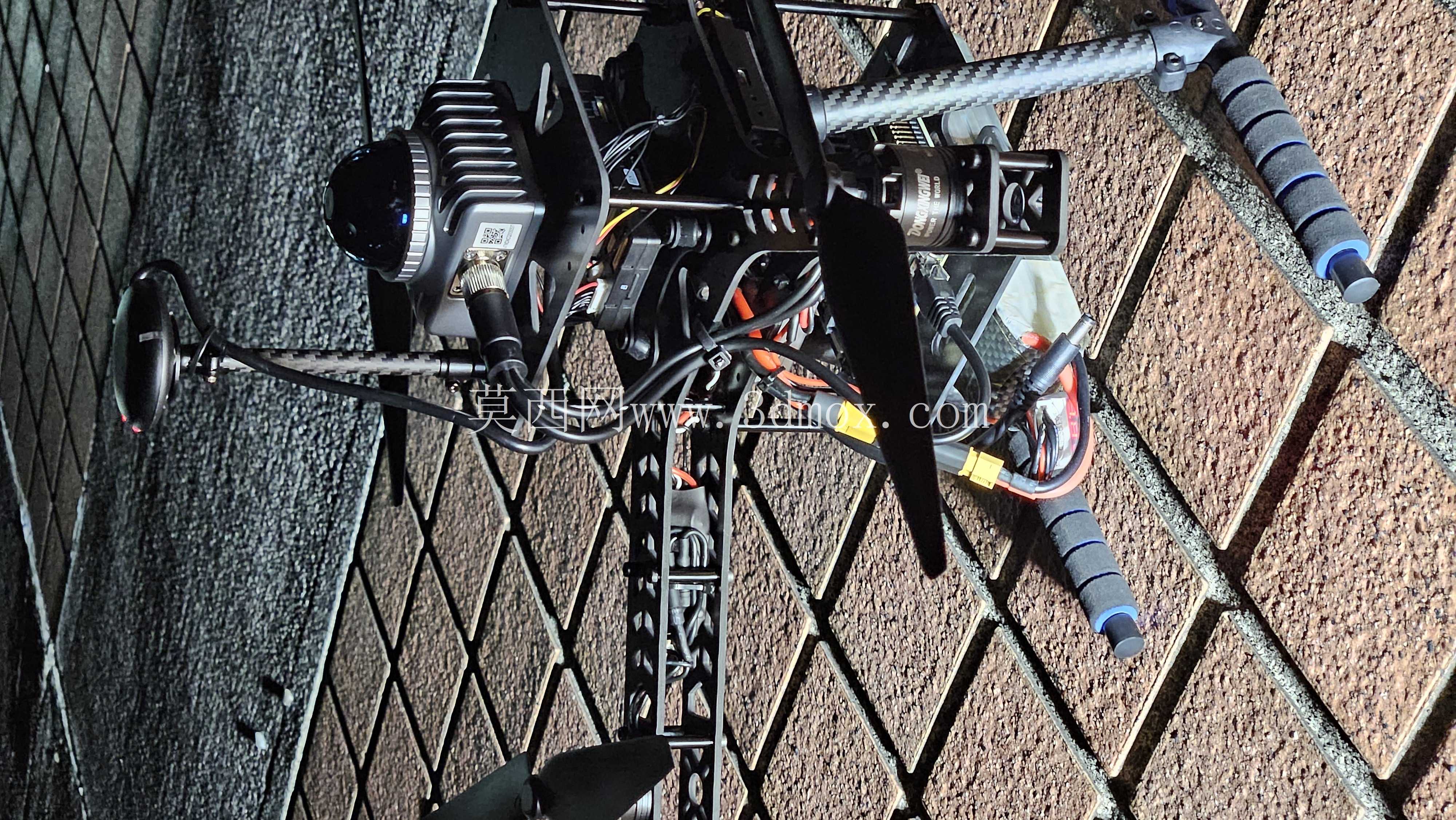

　　这套四旋翼飞行动力平台的结构设计，核心围绕中小载荷作业场景的适配需求展开，可搭载轻量化航拍设备、环境监测传感器、小型作业执行模块，适用于低空巡检、航测数据采集、教学科研实验等多个场景，机架的镂空碳纤维板结构在保证结构强度的前提下，尽可能降低了自身自重，为有效载荷预留了充足的重量配额。从结构布局来看，机臂采用对称X型排布，四个动力单元的安装位同轴度公差控制在0.1mm以内，可抵消旋翼转动产生的反扭力，保证飞行过程中的姿态稳定，机臂末端的电机安装座预留了标准孔位，可适配2212、2216等主流规格的无刷电机，安装孔距兼容16mm、19mm两种通用尺寸，无需额外打孔改造即可完成动力组件的装配。

　　机身上层的设备安装区做了分层设计，最顶层预留了GPS模块的安装立柱，立柱高度设置为120mm，可最大程度降低机身电子元件对卫星信号的遮挡干扰，GPS安装座带有水平调节结构，可保证模块初始安装面与机架水平面平行，减少初始姿态校准的误差。中层安装位可放置飞控主板、电调分线板，飞控安装位预留了30.5x30.5mm的标准安装孔距，兼容市面上绝大多数开源飞控硬件，安装位周边设计了走线槽，可将电源线、信号线规整收纳，避免飞行过程中线路晃动干扰旋翼转动，也能减少线路与机架板件的摩擦损耗。

　　下层区域为电池安装位，绑带固定槽的宽度适配25mm宽度的尼龙绑带，可固定3S、4S规格的锂聚合物电池，电池安装位的重心与机架几何中心重合，可减少飞行过程中的重心偏移量，降低飞控的姿态修正负荷。起落架采用碳纤维管加防滑橡胶脚套的结构，起落架高度设置为85mm，可保证机身下方搭载的云台、传感器不会在降落时与地面发生碰撞，脚套的橡胶材质可吸收降落时的冲击能量，减少硬着陆对机身电子元件的震动损伤。机架板件之间采用铝柱加螺丝的连接方式，所有连接孔位都做了沉头处理，螺丝安装后不会突出板件表面，避免突出的螺丝头剐蹭线路或者搭载的设备。机臂与中心板的连接位置做了加厚处理，可承受飞行过程中机臂产生的弯矩，在做急停、转向等大机动动作时，机臂不会出现明显的形变抖动，保证动力输出的稳定性。顶部的蓝色GPS保护罩采用圆弧曲面设计，可减少飞行过程中的风阻，保护罩边缘做了密封槽，可加装防水胶圈，应对小雨天气下的飞行作业需求。整个机架的安装边界控制在410mm的对角轴距范围内，折叠款可选配件可将机臂向内折叠，折叠后整体尺寸可缩小至200mm见方，方便外出作业时携带运输。

　　在设计过程中，所有受力部位的板件厚度都经过受力仿真验证，中心板采用2mm厚度的碳纤维板材，机臂采用4mm厚度的碳纤维板材，在保证结构强度满足1.5kg最大起飞重量的前提下，尽可能削减非受力区域的板材面积，通过镂空格栅结构降低整体风阻。电调的安装位设计在机臂靠近中心板的位置，可缩短电调到电机的接线长度，减少线路的功率损耗，同时中心板区域的空气流动可带走电调工作产生的热量，避免长时间飞行时电调过热触发保护。飞控安装位预留了减震球的安装空间，可搭载四个硅胶减震球，过滤旋翼转动产生的高频震动，避免震动传递到飞控的IMU模块，影响姿态数据采集的准确性。整套结构的所有连接螺丝都采用标准M3规格，日常维护更换配件时无需准备特殊规格的工具，通用化程度较高，适合二次开发改造，使用者可根据自身的作业需求，在预留的扩展安装位上加装不同的功能模块，比如机械投放装置、喊话模块、气体检测传感器等，无需对原有机架结构进行破坏性改造。
